智能车巡线原理

智能车寻迹的原理
智能车寻迹的原理是通过感知传感器来检测和跟踪地面上的轨道线。

一般使用的传感器包括红外线传感器和摄像头。

红外线传感器可以发射红外线光束，当光束遇到黑色轨道线时会被吸收，而遇到白色背景时会被反射回来。

通过测量反射光的强度，智能车可以确定自身相对于轨道线的位置，从而进行调整。

摄像头可以拍摄地面上的轨道线图像，然后通过图像处理算法来识别和跟踪轨道线。

常用的图像处理算法包括边缘检测、颜色过滤和模式匹配等。

通过实时分析摄像头捕获的图像，智能车可以确定自身相对于轨道线的位置和方向，也能够进行调整。

智能车通常结合了红外线传感器和摄像头的数据来进行寻迹。

例如，红外线传感器可以用于粗略的定位，而摄像头可以用于精确的跟踪和调整。

需要注意的是，智能车寻迹的效果受到环境条件和传感器性能的影响。

例如，光照强度和地面颜色的变化都可能影响红外线传感器和摄像头的检测效果。

因此，需要对算法和传感器进行优化和调整，以提高智能车寻迹的准确性和稳定性。

智能小车循迹原理
智能小车循迹技术是指通过传感器和控制系统实现小车在特定轨迹上行驶的技术。

循迹技术在无人驾驶、物流运输、工业自动化等领域有着广泛的应用。

下面我们将介绍智能小车循迹原理及其实现方式。

首先，智能小车循迹的原理是基于传感器检测地面轨迹，通过控制系统对小车
进行精确的控制，使其沿着特定轨迹行驶。

常用的循迹传感器包括红外线传感器、光电传感器和摄像头等。

这些传感器能够检测地面上的标志线或者其他特定的标记，从而确定小车需要行驶的路径。

其次，实现智能小车循迹的方式主要包括两种，一种是基于预先编程的路径，
另一种是基于实时检测的路径。

基于预先编程的路径是指在小车行驶之前，通过对地面轨迹进行扫描和记录，然后将路径信息编程到控制系统中，使小车能够按照预先设定的路径行驶。

而基于实时检测的路径则是通过传感器实时检测地面轨迹，然后根据检测到的路径信息对小车进行实时控制，使其能够跟随着地面轨迹行驶。

另外，智能小车循迹技术的实现还需要考虑控制算法和执行器。

控制算法是指
对传感器检测到的路径信息进行处理和分析，然后产生相应的控制指令，控制小车进行行驶。

执行器则是指根据控制指令对小车的驱动系统进行控制，使其按照指令进行行驶。

总的来说，智能小车循迹技术是通过传感器检测地面轨迹，控制系统进行路径
分析和控制指令生成，以及执行器对小车进行实时控制，从而实现小车在特定轨迹上行驶的技术。

这项技术在自动化领域有着广泛的应用前景，可以提高物流运输效率，减少人力成本，同时也为无人驾驶技术的发展提供了重要支持。

随着传感器和控制系统技术的不断进步，相信智能小车循迹技术将会得到更加广泛的应用和发展。

智能小车循迹原理
智能小车循迹原理是通过使用感应器和控制算法来实现。

循迹感应器通常是由多个红外线传感器组成，这些传感器被安装在小车底部，并用于检测地面上的跟踪线。

这些红外线传感器能够发射和接收红外线信号。

当小车开始行驶时，红外线传感器会发射红外线信号，并迅速接收反射回来的信号。

如果传感器检测到白色地面，则意味着小车已偏离跟踪线。

根据传感器接收到的信号强度，算法会计算出小车偏离跟踪线的程度和方向。

接下来，控制算法会根据传感器的测量结果来调整小车的方向。

如果小车偏离跟踪线的程度较小，则只需进行轻微的调整，如微弱转向。

而如果偏离程度较大，则可能需要更大的转向角度来重新回到跟踪线上。

循迹算法可以通过PID控制器进行实现。

PID控制器通过使用
P（比例）、I（积分）和D（微分）三个参数来实现精确的控制。

比例参数用于根据偏离程度来计算所需的转向角度。

积分参数用于纠正持续的偏离，而微分参数用于平稳地调整转向角度变化的速率。

循迹原理的关键是通过连续地检测和调整来保持小车在跟踪线上运行。

这种感应器和控制算法的结合使得智能小车能够准确地遵循预定的路径，并在偏离时能够及时进行修正。

ros小车寻线基本原理
ROS小车寻线的基本原理是通过搭载在小车上的传感器（通常是红外线或摄像头）来检测地面上的黑线，并根据检测到的线路信息进行相应的控制。

具体步骤如下：
1. 传感器数据获取：小车上的传感器会实时获取地面上线路的信息，例如红外线传感器可以检测到黑线的位置，摄像头可以拍摄到线路的图像。

2. 数据处理：获取到的传感器数据需要进行处理，提取出线路的关键信息，例如线路的位置、方向等。

3. 决策与控制：根据传感器数据的处理结果，小车会根据事先设定的算法和策略进行决策，并通过控制电机或舵机等执行器来实现对小车轮速和转向的控制。

4. 循环反馈：小车会不断地循环执行上述步骤，以实现对线路的持续跟踪和控制。

需要注意的是，具体的寻线算法和控制策略可以根据具体情况进行调整和优化，例如PID控制算法、图像处理算法等。

此外，传感器的选择和安装位置也会对寻线效果产生影响。

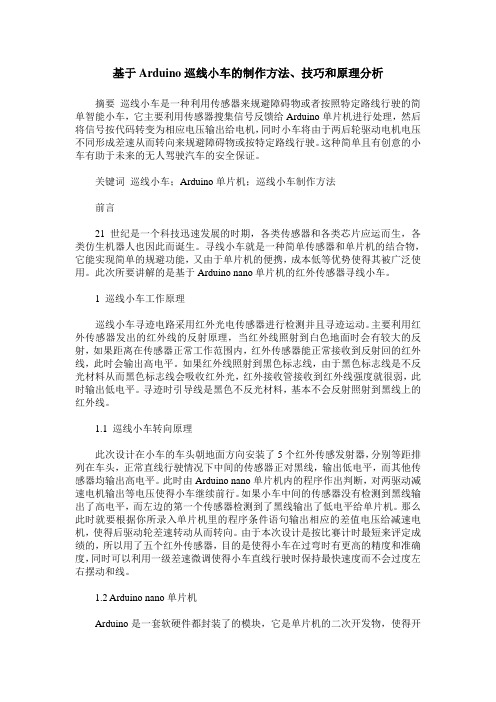

基于Arduino巡线小车的制作方法、技巧和原理分析摘要巡线小车是一种利用传感器来规避障碍物或者按照特定路线行驶的简单智能小车，它主要利用传感器搜集信号反馈给Arduino单片机进行处理，然后将信号按代码转变为相应电压输出给电机，同时小车将由于两后轮驱动电机电压不同形成差速从而转向来规避障碍物或按特定路线行驶。

这种简单且有创意的小车有助于未来的无人驾驶汽车的安全保证。

关键词巡线小车；Arduino单片机；巡线小车制作方法前言21世纪是一个科技迅速发展的时期，各类传感器和各类芯片应运而生，各类仿生机器人也因此而诞生。

寻线小车就是一种简单传感器和单片机的结合物，它能实现简单的规避功能，又由于单片机的便携，成本低等优势使得其被广泛使用。

此次所要讲解的是基于Arduino nano单片机的红外传感器寻线小车。

1 巡线小车工作原理巡线小车寻迹电路采用红外光电传感器进行检测并且寻迹运动。

主要利用红外传感器发出的红外线的反射原理，当红外线照射到白色地面时会有较大的反射，如果距离在传感器正常工作范围内，红外传感器能正常接收到反射回的红外线，此时会输出高电平。

如果红外线照射到黑色标志线，由于黑色标志线是不反光材料从而黑色标志线会吸收红外光，红外接收管接收到红外线强度就很弱，此时输出低电平。

寻迹时引导线是黑色不反光材料，基本不会反射照射到黑线上的红外线。

1.1 巡线小车转向原理此次设计在小车的车头朝地面方向安装了5个红外传感发射器，分别等距排列在车头，正常直线行驶情况下中间的传感器正对黑线，输出低电平，而其他传感器均输出高电平。

此时由Arduino nano单片机内的程序作出判断，对两驱动减速电机输出等电压使得小车继续前行。

如果小车中间的传感器没有检测到黑线输出了高电平，而左边的第一个传感器检测到了黑线输出了低电平给单片机。

那么此时就要根据你所录入单片机里的程序条件语句输出相应的差值电压给减速电机，使得后驱动轮差速转动从而转向。

循迹小车的原理循迹小车是一种基于传感器的智能机器人，它能够自动地在预设的路径上行驶，并根据环境的变化进行自我调整。

循迹小车的原理主要涉及到传感器、控制电路和电机三个方面。

首先，循迹小车依靠传感器来感知环境的变化，其中最常用的传感器是红外线传感器。

红外线传感器主要由发射器和接收器组成，其中发射器发射红外线信号，接收器接收反射回来的红外线信号。

当循迹小车在行驶过程中，传感器能够感知到路径上的黑线或者其他颜色差异，然后将这些信号转化为电信号，传递给控制电路。

其次，控制电路是循迹小车的核心部分，它根据传感器接收到的信号，进行相应的逻辑判断和处理，来控制电机的运动。

控制电路一般由集成电路组成，可以通过编程或者硬连线的方式来实现逻辑控制。

当传感器感知到黑线时，控制电路会判断是否需要转弯，根据不同的判断结果，向电机提供不同的控制信号，控制电机的转向和速度。

这样循迹小车就可以根据黑线的走向，做出适当的转弯和速度调整，从而沿着预设的路径行驶。

第三，电机是循迹小车的动力源，它负责驱动车轮的转动。

一般来说，循迹小车采用两个驱动轮，每个驱动轮都有一个电机来驱动。

电机接收控制电路输出的控制信号，根据信号的不同进行相应的运转，从而驱动车轮转动。

当循迹小车需要转弯时，控制电路会向电机提供不同的信号，使得其中一个电机停止或者反向运转，从而实现转弯动作。

通过控制电路对电机的控制，循迹小车可以根据需要改变行进速度和转弯半径，以实现在预设路径上的准确行驶。

综上所述，循迹小车的原理主要包括传感器的感知、控制电路的处理和电机的运转。

通过传感器感知路径上的黑线或其他有色标记，控制电路进行逻辑判断和处理，再通过控制信号控制电机的运动，循迹小车就可以自动地在预设的路径上行驶。

循迹小车的原理简单实用，可以通过调整控制电路和传感器的设置，实现不同场景下的行驶需求，因此在教育、娱乐和实验等领域都有广泛的应用。

智能小车红外循迹原理循迹电路循迹电路由收发一体的红外收发管P1，P2；电位器R18，R29；发光二极管D6，D7和芯片LM324等组成。

一共有两路，对应的红外电位器用于调节灵敏度。

LM234用于信号的比较，并产生比较结果输出给单片机进行处理。

智能小车循迹运动的原理如下。

红外光线具有反射特性，但对不同颜色的物体反射量是不一样的。

对白色物体，红外光线的放射量就会多一点，红外收发管的电压输出就会高一点；而对黑色物体，红外反射量大量减少，红外收发管的电压输出也低。

红外收发管的输出电压信号输入到LM324与电位器的电压输出进行比较（这个电压的大小可以通过调节电位器来调整）。

这样，我们只要将电位器调节到合适的范围，就可以使红外收发管对着白色物体时LM324输出低电平，对应发光二极管亮；红外收发管对着黑色物体时LM324输出高电平，对应发光二极管灭。

单片机根据LM324输出的电平状态，就能实时判断智能小车是否沿着黑色轨迹运动，如果智能小车是沿着黑色轨迹运动，红外收发管接收的是白色（地板）反光，LM324输出的是低电平；如果智能小车是跑偏了，红外收发管接收的是黑色（轨迹线）反光，LM324输出的是高电平。

单片机根据这一信号判断智能小车的运动状态，及时对智能小车的前进方向作出调整。

循迹电路调节电位器R18左红外信号强度调节---顺时钟调节电位器是增加灵敏度，反时钟调节电位器是减少灵敏度。

没有接收到红外反射信号时，发光二极管D6不亮；接收到红外反射信号时，发光二极管D6亮。

电位器R29右红外信号强度调节---顺时钟调节电位器是增加灵敏度，反时钟调节电位器是减少灵敏度。

没有接收到红外反射信号时，发光二极管D7不亮，接收到红外反射信号时，发光二极管D7亮。

调试注意事项：调试时不要对着强光，建议在室内调试（最好和实验环境一致）。

环境光线对红外线反射的检测有较大的影响，这是由红外线本身的特性决定的。

调节电位器时，要缓慢，细致。

智能小车红外循迹巡线传感器原理与应用电路智能小车是指由单片机控制的，可以修改程序的，在程序的控制下，能够自由移动，自动完成特定功能的小车。

它集计算机技术，软件编程，自动控制，传感器技术，机械结构于一体，是学习信息技术，机器人的最佳载体。

小车循迹指的是小车在白色地板上循黑线行走，通常采取的方法是红外探测法。

也可用CCD，CMOS 摄像头方案，光电优点：1．电路设计相对简单 2．检测信息速度快 3．成本低缺点：1．道路参数检测精度低、种类少2．检测距离短3．耗电量大4、容易受外界光线干扰摄像头优点：1．检测前瞻距离远 2．检测范围宽3．检测道路参数多缺点：1．电路相对设计复杂2．检测信息更新速度慢3．软件处理数据较多红外探测法，即利用红外线在不同颜色的物体表面具有不同的反射强度的特点，在小车行驶过程中不断地向地面发射红外光，当红外光遇到白色纸质地板时发生漫反射，反射光被装在小车上的接收管接收；如果遇到黑线则红外光被吸收，小车上的接收管接收不到红外光。

单片机就是否收到反射回来的红外光为依据来确定黑线的位置和小车的行走路线。

常用的红外探测元件有红外发光管，红外接收管，红外接收头，一体化红外发射接收管。

红外线是不可见光线。

所有高于绝对零度（-273.15℃）的物质都可以产生红外线。

人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。

其中红光的波长范围为0.62～0.76μm；紫光的波长范围为0.38～0.46μm。

比紫光波长还短的光叫紫外线，比红光波长还长的光叫红外线。

红外发光二极管：外形和普通发光二极管LED相似，发出红外光。

管压降约1.4v，工作电流一般小于20mA。

为了适应不同的工作电压，回路中常常串有限流电阻。

红外线发射管有三个常用的波段，850NM、875NM、940NM。

根据波长的特性运用的产品也有很大的差异，850NM波长的主要用于红外线监控设备，875NM主要用于医疗设备，940NM波段的主要用于红外线控制设备。

智能小车循迹原理1. 引言智能小车是近年来人工智能领域的热门研究方向之一。

循迹技术是智能小车的核心功能之一，其原理是通过感知环境中的轨道，并根据轨道的变化来控制小车的行驶方向。

本文将深入探讨智能小车循迹的原理及其实现方式。

2. 循迹原理概述智能小车循迹原理主要包括传感器感知、信号处理和控制执行三个部分。

传感器感知是通过感知环境中的轨道信息，例如通过光电传感器检测地面上的黑线；信号处理是将传感器感知到的数据进行处理，将其转化为可用的控制信号；控制执行是根据信号处理的结果，控制小车的运动。

3. 传感器感知传感器是智能小车感知轨道的重要组成部分。

常用的传感器包括光电传感器、红外传感器和摄像头等。

3.1 光电传感器光电传感器通过发射红外光并接收反射光来感知黑线。

当光电传感器探测到黑线时，会产生一个信号，表示小车需要调整方向。

光电传感器安装在小车的底部，可以沿着小车的前进方向扫描地面。

3.2 红外传感器红外传感器利用红外线的特性感知黑线。

当红外传感器接触到黑线时，其接收到的红外信号会发生变化，通过检测这个变化可以确定小车的位置。

红外传感器通常安装在小车的前部，可以精确地感知到黑线的位置。

3.3 摄像头摄像头是一种更高级的感知设备，可以实时捕捉环境中的图像，通过图像处理算法来识别黑线。

摄像头可以提供更丰富的轨道信息，但也需要更复杂的算法来处理图像数据。

4. 信号处理传感器感知到的数据需要进行信号处理，以便将其转化为可用的控制信号。

信号处理的主要任务是对传感器数据进行滤波、增强和分析等操作。

4.1 滤波由于传感器采集的数据可能包含一些噪声，需要对数据进行滤波处理，以提取出有效的信息。

常用的滤波方法包括均值滤波、中值滤波和限幅滤波等。

4.2 增强为了增强传感器采集的数据，可以采用线性或非线性的增强方法。

线性增强方法可以通过对数据进行加权平均或求导等操作来增强信号的强度；非线性增强方法则可以通过对数据进行动态调整来增强轨道的对比度。
