电机定转子铁耗、铜耗以及永磁体涡流损耗-概述说明以及解释1.引言1.1 概述:电机定转子铁耗、铜耗以及永磁体涡流损耗在电机运行中扮演着重要的角色。
这些损耗是电机运转过程中不可避免的,在一定程度上影响着电机的效率和性能。
电机定转子铁耗指的是电机铁芯在磁场变化中产生的磁滞损耗和涡流损耗,铜耗则是指电机中导电线圈内通电产生的电阻损耗,而永磁体涡流损耗则是永磁体在磁场中运转时产生的涡流损耗。
本文将重点探讨电机定转子铁耗、铜耗以及永磁体涡流损耗对电机性能的影响及其优化方法,为电机设计和运行提供理论指导和技术支持。
通过深入研究这些损耗机制,可以更好地理解电机能量转换过程中的能耗和效率问题,为推动电机技术的发展和提升电机性能做出贡献。
1.2 文章结构:本文将分为三个部分来探讨电机定转子铁耗、铜耗以及永磁体涡流损耗。
在第一部分引言中,将概述本文内容,介绍文章结构以及明确研究目的。
接下来的第二部分将详细讨论电机定转子铁耗、铜耗和永磁体涡流损耗的相关信息,分别进行深入分析。
最后在结论部分,将总结本文的主要观点,分析影响这些损耗的因素,并展望未来在减少电机损耗方面的研究方向。
通过这样的结构安排,我们希望能够全面、系统地探讨电机损耗问题,为相关领域的研究和实践提供一定的参考。
1.3 目的本文的目的是通过深入探讨电机定转子铁耗、铜耗以及永磁体涡流损耗的相关知识,揭示它们在电机运行中的重要性和影响因素。
通过对这些损耗的分析,我们可以更好地理解电机的运行机理,优化设计方案,提高电机的效率和性能。
同时,本文也旨在为相关领域的研究者和工程师提供有益的参考和指导,促进电机技术领域的发展和创新。
2.正文2.1 电机定转子铁耗电机定转子铁耗是电机运行过程中不可避免的损失,它主要包括磁滞损耗和涡流损耗两部分。
磁滞损耗是由于磁场的磁化和去磁过程中原子、分子在磁场中的定向运动导致的能量损耗,而涡流损耗则是由于磁场的变化引起导体中感应出的电流产生的能量损耗。

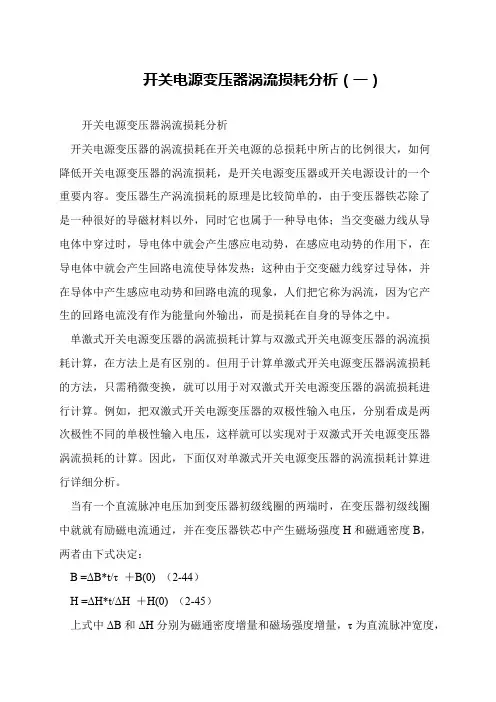

开关电源变压器涡流损耗分析(一)
开关电源变压器涡流损耗分析
开关电源变压器的涡流损耗在开关电源的总损耗中所占的比例很大,如何
降低开关电源变压器的涡流损耗,是开关电源变压器或开关电源设计的一个
重要内容。
变压器生产涡流损耗的原理是比较简单的,由于变压器铁芯除了
是一种很好的导磁材料以外,同时它也属于一种导电体;当交变磁力线从导
电体中穿过时,导电体中就会产生感应电动势,在感应电动势的作用下,在
导电体中就会产生回路电流使导体发热;这种由于交变磁力线穿过导体,并
在导体中产生感应电动势和回路电流的现象,人们把它称为涡流,因为它产
生的回路电流没有作为能量向外输出,而是损耗在自身的导体之中。
单激式开关电源变压器的涡流损耗计算与双激式开关电源变压器的涡流损
耗计算,在方法上是有区别的。
但用于计算单激式开关电源变压器涡流损耗
的方法,只需稍微变换,就可以用于对双激式开关电源变压器的涡流损耗进
行计算。
例如,把双激式开关电源变压器的双极性输入电压,分别看成是两
次极性不同的单极性输入电压,这样就可以实现对于双激式开关电源变压器
涡流损耗的计算。
因此,下面仅对单激式开关电源变压器的涡流损耗计算进
行详细分析。
当有一个直流脉冲电压加到变压器初级线圈的两端时,在变压器初级线圈
中就就有励磁电流通过,并在变压器铁芯中产生磁场强度H和磁通密度B,
两者由下式决定:
B =ΔB*t/τ+B(0) (2-44)
H =ΔH*t/ΔH+H(0) (2-45)
上式中ΔB和ΔH分别为磁通密度增量和磁场强度增量,τ为直流脉冲宽度,。
电力变压器涡流损耗和温升的计算与分析一、本文概述电力变压器作为电力系统的关键设备,其运行效率与稳定性直接影响到电力系统的整体性能。
在变压器的运行过程中,涡流损耗是一个不可忽视的问题,它不仅会降低变压器的效率,而且会导致变压器温度升高,从而影响其使用寿命和安全性。
因此,对电力变压器的涡流损耗和温升进行深入的计算与分析,对于提高变压器的运行效率、优化其设计以及确保其安全稳定运行具有重要意义。
本文旨在探讨电力变压器的涡流损耗和温升的计算方法,并基于理论分析和实际案例,对涡流损耗和温升的影响因素进行深入研究。
文章将首先介绍涡流损耗和温升的基本概念,然后详细阐述其计算方法和相关数学模型。
接着,通过实际案例分析,探讨不同因素(如变压器结构、材料属性、运行环境等)对涡流损耗和温升的影响,并提出相应的优化措施。
本文将对电力变压器涡流损耗和温升的研究趋势和前景进行展望,为电力变压器的设计和运行提供理论支持和实践指导。
二、电力变压器基础知识电力变压器是电力系统中不可或缺的组成部分,其主要功能是通过电磁感应原理,将某一电压等级的交流电能转换为另一电压等级的交流电能。
这一过程中,变压器会遭受多种损耗,其中涡流损耗是重要的一种。
为了有效评估和控制这些损耗,需要对电力变压器的基础知识有深入的了解。
电力变压器主要由铁芯、绕组、绝缘材料和油箱等部分组成。
铁芯是变压器的磁路部分,由硅钢片叠装而成,以减少涡流损耗。
绕组则是变压器的电路部分,通常由绝缘铜线绕制而成。
变压器的工作原理基于电磁感应,当一次侧绕组通入交流电时,产生的磁通在铁芯中产生感应电动势,从而在二次侧绕组中产生电流。
涡流损耗是由于铁芯中的磁通变化而产生的。
当磁通在铁芯中变化时,会在硅钢片中产生感应电流,即涡流。
这些涡流会在硅钢片中产生热量,导致变压器的温度升高。
涡流损耗的大小与铁芯的磁导率、电阻率、硅钢片的厚度以及磁通的变化频率有关。
为了减少涡流损耗,通常会采用以下措施:一是使用高电阻率的硅钢片,以增加涡流的路径长度,从而降低涡流的大小;二是减小硅钢片的厚度,以减少涡流的体积;三是将硅钢片进行绝缘处理,以减少涡流之间的相互影响。
变压器的涡流损耗-序号:一标题:深入探究变压器的涡流损耗及其影响因素涡流损耗是变压器运行中的一个重要问题,它不仅会耗散电能,还会引起变压器发热,影响其工作效率和寿命。
了解涡流损耗的原理、计算方法和影响因素对于变压器的设计和运行非常重要。
在本文中,将深入探究变压器的涡流损耗,包括其定义、计算公式、减少涡流损耗的方法以及涡流损耗对变压器的影响。
序号:二涡流损耗,又称为感应损耗,是指由于变压器的铁心中存在感应电流而产生的能量损耗。
涡流损耗的大小与感应电流的强度和路径有关,当感应电流越大、路径越长时,涡流损耗也越大。
计算涡流损耗的常用公式为P = K × B^2 × f^2 × V,其中P表示涡流损耗,K为常数,B为磁感强度,f为频率,V为体积。
根据这个公式可以看出,涡流损耗与频率的平方成正比,因此在高频率下涡流损耗会更大。
序号:三为了减少涡流损耗,可以采取一些措施。
通过选择合适的材料来降低涡流损耗。
在变压器中,通常会使用高电阻率的材料,如硅钢片,来减少感应电流的路径,从而降低涡流损耗。
可以通过优化变压器的结构来减少涡流损耗。
在变压器的铁心上添加隔板,可以改变感应电流的路径,从而降低涡流损耗。
合理设计变压器的绕组也可以减小涡流损耗。
序号:四涡流损耗对变压器的影响是多方面的。
涡流损耗会导致变压器发热,这会降低变压器的效率。
当变压器的涡流损耗过大时,不仅会浪费电能,还会加剧变压器的温升,甚至损坏变压器。
涡流损耗还会产生噪音,影响变压器的工作环境和稳定性。
涡流损耗还会引起电磁干扰,影响其他电子设备的正常运行。
序号:五总结回顾:本文深入探究了变压器的涡流损耗及其影响因素。
介绍了涡流损耗的定义和计算公式,解释了涡流损耗与频率的关系。
提出了降低涡流损耗的方法,包括选择合适的材料和优化变压器的结构。
分析了涡流损耗对变压器的影响,强调了涡流损耗对变压器效率、温升、噪音和电磁干扰等方面的影响。

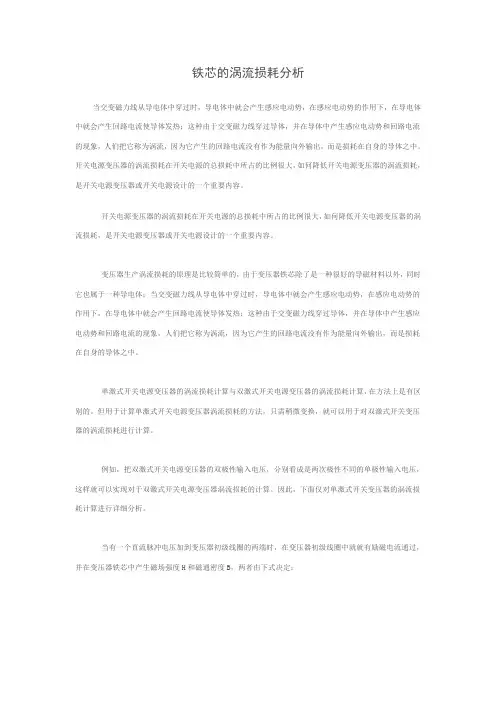

铁芯的涡流损耗分析当交变磁力线从导电体中穿过时,导电体中就会产生感应电动势,在感应电动势的作用下,在导电体中就会产生回路电流使导体发热;这种由于交变磁力线穿过导体,并在导体中产生感应电动势和回路电流的现象,人们把它称为涡流,因为它产生的回路电流没有作为能量向外输出,而是损耗在自身的导体之中。
开关电源变压器的涡流损耗在开关电源的总损耗中所占的比例很大,如何降低开关电源变压器的涡流损耗,是开关电源变压器或开关电源设计的一个重要内容。
开关电源变压器的涡流损耗在开关电源的总损耗中所占的比例很大,如何降低开关电源变压器的涡流损耗,是开关电源变压器或开关电源设计的一个重要内容。
变压器生产涡流损耗的原理是比较简单的,由于变压器铁芯除了是一种很好的导磁材料以外,同时它也属于一种导电体;当交变磁力线从导电体中穿过时,导电体中就会产生感应电动势,在感应电动势的作用下,在导电体中就会产生回路电流使导体发热;这种由于交变磁力线穿过导体,并在导体中产生感应电动势和回路电流的现象,人们把它称为涡流,因为它产生的回路电流没有作为能量向外输出,而是损耗在自身的导体之中。
单激式开关电源变压器的涡流损耗计算与双激式开关电源变压器的涡流损耗计算,在方法上是有区别的。
但用于计算单激式开关电源变压器涡流损耗的方法,只需稍微变换,就可以用于对双激式开关变压器的涡流损耗进行计算。
例如,把双激式开关电源变压器的双极性输入电压,分别看成是两次极性不同的单极性输入电压,这样就可以实现对于双激式开关电源变压器涡流损耗的计算。
因此,下面仅对单激式开关变压器的涡流损耗计算进行详细分析。
当有一个直流脉冲电压加到变压器初级线圈的两端时,在变压器初级线圈中就就有励磁电流通过,并在变压器铁芯中产生磁场强度H和磁通密度B,两者由下式决定:传统的变压器铁芯为了降低涡流损耗,一般都把变压器铁芯设计成由许多薄铁片,简称为铁芯片,互相重迭在一起组成,并且铁芯片之间互相绝缘。
变压器的涡流损耗一、引言变压器是电力系统中用于变换电压的重要设备,在电能传输和配电中起着至关重要的作用。
在变压器的运行中,存在着多种损耗,其中涡流损耗是一种重要的损耗机制。
本文将全面、详细、完整且深入地探讨变压器的涡流损耗问题。
二、涡流损耗的概念涡流损耗是指在变压器的铁芯中,由于铁芯受到交流电磁感应的影响,导致铁芯中产生涡流,从而产生能量转化为热能而造成的损耗。
涡流损耗是变压器的主要损耗之一,也是使变压器发热的主要原因之一。
三、涡流损耗的原理涡流是由于变压器的铁芯中存在感应电流而产生的。
当变压器的铁芯受到交流电磁感应时,铁芯中将会产生涡流。
涡流的方向与感应电磁场的方向相反,使得涡流在铁芯中形成闭合回路。
由于涡流在铁芯中流动时,会遇到较大的电阻,因此会将电能转化为热能,从而产生涡流损耗。
涡流损耗的大小取决于多个因素:1.铁芯的材料:铁芯的导磁性能是影响涡流损耗的重要因素之一。
导磁性能越好的铁芯,产生的涡流越小,涡流损耗也就越小。
2.铁芯的几何形状:铁芯的几何形状对涡流损耗也有一定的影响。
当铁芯的截面积变大时,涡流的路径变长,涡流损耗也就增大。
3.变压器的工作频率:变压器的工作频率越高,交流电磁感应的影响也就越大,涡流损耗也就越大。
四、减小涡流损耗的方法为了减小涡流损耗,提高变压器的效率,可以采取以下几种方法:1.选择合适的铁芯材料:选择导磁性能好的铁芯材料,比如硅钢片,可以减小涡流的大小,从而降低涡流损耗。
2.优化铁芯的几何形状:通过优化铁芯的几何形状,比如增加铁芯的截面积,可以延长涡流的路径,减小涡流的大小,从而降低涡流损耗。
3.降低工作频率:降低变压器的工作频率,可以减小交流电磁感应的影响,从而降低涡流损耗。
4.使用涡流损耗小的铁芯材料:在一些特殊应用场景中,可以选择使用涡流损耗小的铁芯材料,比如铝或铜,来替代传统的铁芯材料,从而减小涡流损耗。
五、涡流损耗的影响因素涡流损耗的大小受到多种因素的影响,以下是一些重要的影响因素:1.变压器的容量:变压器的容量越大,涡流损耗也就越大。
铁芯涡流损耗和磁滞损耗增加的原因铁芯涡流损耗和磁滞损耗是电磁设备中常见的两种损耗形式,它们的增加会导致设备的能效降低和工作温度升高。
本文将分别从物理原理和实际应用角度解释这两种损耗增加的原因。
铁芯涡流损耗是指在铁芯中存在交变磁场时,由于铁芯具有一定的电导率,而产生的涡流损耗。
涡流损耗是通过电磁感应现象产生的,当铁芯中的磁场发生变化时,会在铁芯内部产生涡流,这些涡流在铁芯中流动时会产生热量,从而引起能量损耗。
涡流损耗的大小与铁芯的导电性能、磁场频率、磁场强度以及铁芯的几何形状等因素有关。
涡流损耗的增加主要有以下几个原因:1. 高频磁场:当磁场频率较高时,涡流损耗会增加。
这是因为高频磁场下,铁芯内部涡流的速度较大,流经单位面积的电流密度增大,从而导致涡流损耗的增加。
2. 高导电性材料:铁芯的导电性能越好,涡流损耗就越大。
这是因为导电性能好的材料内部涡流的速度也较大,从而导致涡流损耗的增加。
因此,在设计电磁设备时,需要在保证铁芯导磁性能的同时,尽量选择低导电性的材料,以减小涡流损耗。
3. 铁芯几何形状:铁芯的几何形状也会对涡流损耗产生影响。
当铁芯的截面积较大或长度较小时,涡流损耗会减小。
这是因为截面积较大可以减小涡流通过的电阻,长度较小可以减小涡流的流动路径,从而降低涡流损耗。
磁滞损耗是指在铁芯中存在交变磁场时,由于铁芯具有一定的磁滞特性,而产生的磁滞损耗。
磁滞损耗是由于铁芯在交变磁场作用下,磁化和去磁化过程中产生的剩余磁化产生的能量损耗。
磁滞损耗的大小与铁芯的磁滞特性、磁场频率、磁场强度等因素有关。
磁滞损耗的增加主要有以下几个原因:1. 高频磁场:当磁场频率较高时,磁滞损耗会增加。
这是因为高频磁场下,铁芯中的磁滞特性会导致磁化和去磁化过程变得更加复杂,从而增加磁滞损耗。
2. 磁场强度:磁场强度较大时,磁滞损耗会增加。
这是因为较大的磁场强度会导致铁芯中的磁化和去磁化过程更加剧烈,从而增加磁滞损耗。
3. 磁滞特性:铁芯的磁滞特性与材料的组成和处理方式有关。

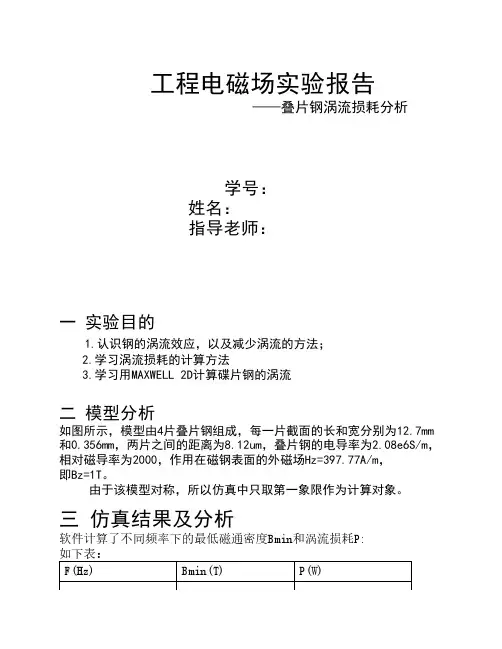

工程电磁场实验报告——叠片钢涡流损耗分析学号:姓名:指导老师:一 实验目的1.认识钢的涡流效应,以及减少涡流的方法;2.学习涡流损耗的计算方法3.学习用MAXWELL 2D计算碟片钢的涡流二 模型分析如图所示,模型由4片叠片钢组成,每一片截面的长和宽分别为12.7mm 和0.356mm,两片之间的距离为8.12um,叠片钢的电导率为2.08e6S/m,相对磁导率为2000,作用在磁钢表面的外磁场Hz=397.77A/m,即Bz=1T。
由于该模型对称,所以仿真中只取第一象限作为计算对象。
三 仿真结果及分析软件计算了不同频率下的最低磁通密度Bmin和涡流损耗P:如下表:F(Hz)Bmin(T)P(W)1 1.000 1.93363e-6 600.999 6.95673e-3 3600.988 2.45087e-1 1k0.919 1.648412k0.758 4.588665k0.4129.5641410k0.201 2.1856e2 f=60Hz时的磁场强度分布如图:f=10kHz是的磁场强度分布如图:F(Hz)Hmin(T)P(W)13.977e+002 1.9605e-6603.9764e+0027.046e-33603.9314e+002 2.478e-11k3.656e+002 1.6552k3.0161e+0028.1405k 1.6395e+0025.630四 数据分析低频涡流损耗的计算低频涡流损耗的计算公式为:式中,V 为叠片体积;t 为叠片厚度;H 为峰值磁场强度;为叠片电导率;为外加磁场角频率。
Maxwell 2D所获得的功率损耗値是假定叠片钢在Z方向上具有单位长度(1m)时而计算出来的。
因此,上式中的体积显然需要按以下公式计算:10k8.0300e+001 2.1856e2按照此公式计算的各个频率下的涡流损耗如下表:经过对比发现在2kHz以下频率,数值结果与低频涡流损耗公式的计算结果吻合的非常好。

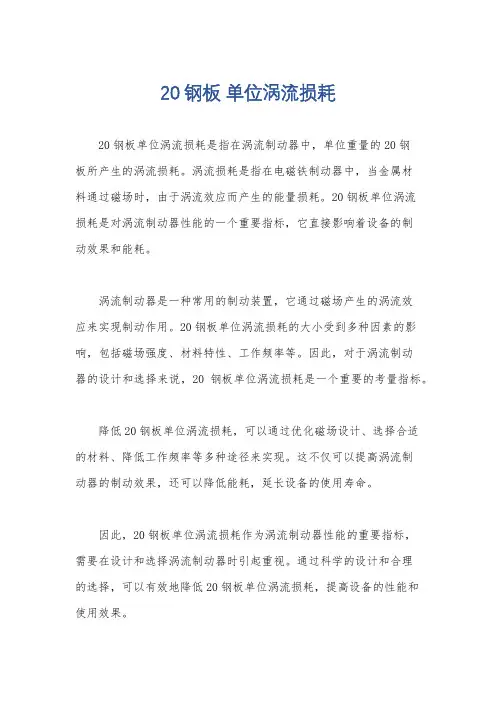

20钢板单位涡流损耗
20钢板单位涡流损耗是指在涡流制动器中,单位重量的20钢
板所产生的涡流损耗。
涡流损耗是指在电磁铁制动器中,当金属材
料通过磁场时,由于涡流效应而产生的能量损耗。
20钢板单位涡流
损耗是对涡流制动器性能的一个重要指标,它直接影响着设备的制
动效果和能耗。
涡流制动器是一种常用的制动装置,它通过磁场产生的涡流效
应来实现制动作用。
20钢板单位涡流损耗的大小受到多种因素的影响,包括磁场强度、材料特性、工作频率等。
因此,对于涡流制动
器的设计和选择来说,20钢板单位涡流损耗是一个重要的考量指标。
降低20钢板单位涡流损耗,可以通过优化磁场设计、选择合适
的材料、降低工作频率等多种途径来实现。
这不仅可以提高涡流制
动器的制动效果,还可以降低能耗,延长设备的使用寿命。
因此,20钢板单位涡流损耗作为涡流制动器性能的重要指标,
需要在设计和选择涡流制动器时引起重视。
通过科学的设计和合理
的选择,可以有效地降低20钢板单位涡流损耗,提高设备的性能和
使用效果。
高浊度污水磁分离处理过程中的涡流损耗研究近年来,随着人口的增加和工业化的发展,高浊度污水的治理和处理成为了全球范围内的重要问题。
在污水处理过程中,涡流损耗是一个关键的问题,特别是在高浊度污水磁分离处理过程中。
本文旨在研究高浊度污水磁分离处理过程中的涡流损耗,并探讨降低涡流损耗的方法。
涡流损耗是指由于涡流效应导致能量的损耗,这在高浊度污水磁分离处理中尤为明显。
首先,我们需要了解高浊度污水的特点。
高浊度污水中悬浮物颗粒较多,粘度较高,这使得涡流效应更加显著。
在磁分离过程中,高浊度的液体通常通过强磁场,使悬浮物颗粒受到磁力作用而被分离。
然而,由于磁场的存在,液体中产生了涡流,导致能量耗散,并可能影响到磁分离效果。
为了研究高浊度污水磁分离过程中的涡流损耗,我们可以采用数值模拟和实验方法。
数值模拟可以通过建立模型和运用计算流体力学(CFD)方法来模拟高浊度污水磁分离过程中的涡流行为。
通过调整涡流参数,如速度分布和涡流强度等,我们可以评估涡流损耗的大小并探索其影响因素。
同时,实验方法可以通过搭建磁分离实验装置,并使用高浊度污水来进行实验,通过测量磁分离效果和能量损耗,验证数值模拟结果的准确性。
除了数值模拟和实验方法,我们还可以探索降低涡流损耗的方法。
一种方法是优化磁分离装置的设计。
通过改变磁场的强度和布局,可以有效减少涡流的生成并降低能量损耗。
另一种方法是改善高浊度污水的流动性质。
例如,可以使用起沉管、沉淀池等结构来分离固体颗粒,减少高浊度污水的浊度和粘度,降低涡流损耗。
此外,可以考虑引入辅助技术,如超声波和电场等。
这些技术可以在磁分离过程中产生微小的涡流,并促使颗粒迅速沉降,从而降低涡流损耗。
然而,需要注意的是,辅助技术的引入可能会增加设备和能源成本,因此需要综合考虑各种因素。
综上所述,高浊度污水磁分离处理过程中的涡流损耗是一个重要的研究领域。
通过数值模拟和实验方法,我们可以探究涡流损耗的影响因素,并通过优化磁分离装置的设计和改善流动性质来降低涡流损耗。
涡流损耗1. 概述涡流损耗是电动机、变压器、发电机、磁性材料等电磁设备中常见的能量损耗方式之一。
当交变电流通过导体或磁性材料时,会产生涡流,这种涡流会导致能量的转化为热能,进而损耗。
本文将详细介绍涡流损耗的原理、计算公式以及降低涡流损耗的方法。
2. 涡流损耗的原理涡流损耗的发生基于两个物理现象:法拉第电磁感应定律和欧姆定律。
法拉第电磁感应定律表明,当导体或磁性材料中的磁场发生变化时,会在其中产生感应电流。
而欧姆定律告诉我们,电流通过导体时会遇到电阻,进而使电流转化为热量。
当交变电流通过导体或磁性材料时,由于电流方向的不断变化,导体中会产生相应方向变化的磁场,从而引发涡流。
涡流的大小与材料的电导率、频率和磁场强度有关。
涡流损耗的大小与涡流的强度和导体的电阻相关。
涡流越强,电阻越大,涡流损耗就越大。
3. 涡流损耗的计算公式涡流损耗通常通过以下公式进行计算:涡流损耗公式涡流损耗公式其中,•Pe 表示涡流损耗(单位为瓦特);•Ke 为常数,与材料的电导率和导体形状有关;• B 是磁感应强度(单位为特斯拉);• f 是交变电流的频率(单位为赫兹);•Vm 是导体的体积或磁性材料的体积(单位为立方米);•t 是涡流损耗的时间(单位为秒)。
通过上述公式,我们可以计算出特定条件下的涡流损耗。
4. 降低涡流损耗的方法降低涡流损耗有多种方法,以下是几种常见的方法:4.1. 选择合适的导体材料导体材料的电导率与涡流损耗密切相关。
选择电导率较大的导体材料,可以减小涡流损耗。
铜是一种常用的导体材料,其电导率较高,因此常被用于高频电磁设备中。
4.2. 减小交变电流频率涡流损耗与交变电流频率的平方成正比。
因此,降低交变电流的频率可以有效减小涡流损耗。
在设计电磁设备时,可以通过调整电路参数或采用更低频率的电源来实现。
4.3. 选择合适的导体形状导体形状对涡流损耗也有影响。
通常情况下,导体的横截面积越大,涡流损耗就越小。
因此,在设计电磁设备时,可以尽量选择横截面积较大的导体,以减小涡流损耗。
涡流损耗引言涡流损耗是指在导体中通过交变电流时产生的电流信号与导体内部的磁场相互作用而产生的能量耗散。
涡流损耗是导体电阻产生的热量,会导致能量的浪费。
在许多电子设备和电力系统中,涡流损耗是一个重要的因素,需要进行合理的设计和管理,以降低能量损耗。
涡流损耗的产生原因涡流损耗的主要原因是导体内部的磁场与交变电流产生的涡流相互作用。
当导体中通过交变电流时,会在导体周围产生一个磁场。
这个磁场会与导体内部的自身磁场相互作用,产生涡流。
涡流在导体内部流动时,会产生电阻力,从而引起导体发热,形成涡流损耗。
涡流损耗的影响因素涡流损耗的大小与多个因素相关,下面是一些常见的影响因素:导体材料和尺寸不同材料的导体具有不同的导电性能。
电导率越高的材料,产生的涡流损耗越小。
此外,导体的尺寸也会影响涡流损耗的大小,导体越粗,涡流损耗越小。
频率涡流损耗的大小与交变电流的频率有关。
在低频条件下,涡流损耗的影响相对较小。
随着频率的增加,涡流损耗逐渐增加,对能量损耗的贡献也变得更加显著。
磁场强度和方向磁场的强度和方向对涡流损耗有直接影响。
当磁场强度增大或者方向改变时,涡流损耗也会增加。
温度温度对导体的电阻率有着较大的影响,从而影响涡流损耗。
在高温条件下,导体的电阻率增大,涡流损耗也会增加。
减小涡流损耗的方法为了降低涡流损耗,可以采取以下的方法:选择合适的材料选择导电性能好的材料可以降低涡流损耗,例如铜和铝等。
控制频率合理控制交变电流的频率,避免过高频率引起的涡流损耗增加。
优化导体尺寸根据需求和实际情况,对导体尺寸进行优化设计,使其尽可能粗大以降低涡流损耗。
磁屏蔽对磁场敏感的设备,可以采取磁屏蔽措施,减少外部磁场的影响,从而降低涡流损耗。
冷却措施对于导体发热严重的情况,可以采取冷却措施,如风扇散热或者水冷等方式进行降温,从而减小涡流损耗。
结论涡流损耗是导体在交变电流下产生的能量耗散,会导致能量的浪费和设备性能的下降。
通过选择合适的材料、控制频率、优化导体尺寸、进行磁屏蔽和冷却措施等方法,可以有效减小涡流损耗,提高电能利用效率。
变压器涡流损耗和磁滞损耗公式嘿,咱今天就来好好唠唠变压器涡流损耗和磁滞损耗公式这事儿。
先来说说涡流损耗。
这涡流啊,就像一群调皮的小家伙,在变压器的铁芯里到处乱窜,然后就产生了损耗。
涡流损耗的公式是:$P_e =K_e f^2 B^2 t^2 V$ 。
这里面,$K_e$ 是与材料有关的涡流损耗系数,$f$ 是电源频率,$B$ 是磁感应强度,$t$ 是铁芯厚度,$V$ 是铁芯体积。
记得有一次,我在实验室里调试一个变压器,为了弄清楚涡流损耗到底有多大影响,我可是费了不少劲儿。
那时候,我拿着各种仪器,测这测那,就像个侦探在寻找线索。
每一个数据的变化,都让我心里七上八下的。
再讲讲磁滞损耗。
磁滞损耗呢,就好比是铁芯在磁场中“犹豫不决”,来回折腾产生的损耗。
它的公式是:$P_h = K_h f B^n V$ 。
这里的$K_h$ 是磁滞损耗系数,$n$ 通常在 1.6 到 2 之间。
我给您说啊,有一回我和同事一起研究一个大型变压器的优化方案,磁滞损耗就是我们要攻克的一个难关。
我们对着那一堆公式和数据,脑袋都快大了。
但是没办法,为了能让变压器更高效,我们咬着牙坚持。
这涡流损耗和磁滞损耗啊,在实际应用中可不能小看。
比如说在电力输送中,如果不把这两种损耗考虑清楚,那可就会造成能源的大量浪费,电费也得蹭蹭往上涨。
在设计变压器的时候,为了减少这两种损耗,工程师们可是绞尽脑汁。
得选择合适的铁芯材料,优化铁芯的形状和尺寸,还要考虑到工作频率和磁感应强度等等因素。
就像我们平时过日子,得精打细算,不能浪费。
变压器也是一样,得把每一点能量都用在刀刃上,不能让涡流和磁滞这两个“捣蛋鬼”把能量给偷走了。
总之,变压器涡流损耗和磁滞损耗公式虽然看起来有点复杂,但只要我们认真去研究,去实践,就能把它们给搞明白,让变压器工作得更高效,为我们的生活和生产带来更多的便利和效益。
希望今天我跟您唠的这些,能让您对变压器涡流损耗和磁滞损耗公式有更清楚的认识!。
变压器的涡流损耗变压器的涡流损耗是指在变压器中,由于铁芯和绕组中电流的存在,导致涡流产生,并对铁芯和绕组产生能量损耗的现象。
涡流损耗是变压器中的一种重要损耗形式,直接影响着变压器的效率和运行成本。
涡流是指在变压器中,由于变压器芯片和绕组中的电流存在,导致了铁芯中产生的感应电流。
这种感应电流在铁芯中形成闭合回路,从而产生了涡流。
涡流的存在会导致能量的转化和损耗,使得变压器发热,降低变压器的效率。
造成涡流产生的原因主要有两个方面:一是变压器芯片和绕组中电流的存在,二是铁芯材料的电导率。
当变压器工作时,绕组中的电流会形成磁场,这个磁场会穿过铁芯,从而在铁芯中产生感应电流。
另外,铁芯材料的电导率也会影响涡流损耗的大小。
电导率越高,涡流损耗就越小,反之则越大。
涡流损耗的大小与变压器的频率和材料的导电性能有关。
一般来说,涡流损耗与频率成正比,即频率越高,涡流损耗越大。
而材料的导电性能越好,涡流损耗越小。
因此,对于高频率变压器来说,涡流损耗是一个比较严重的问题,需要采取一些措施来降低涡流损耗。
降低涡流损耗的方法有很多,其中一种常用的方法是采用硅钢片作为变压器的铁芯材料。
硅钢片具有较高的电导率和较低的磁滞损耗,能够有效地减小涡流损耗。
另外,对于高频率变压器,还可以采用层压结构的铁芯,通过增加铁芯的局部电阻来减小涡流损耗。
除了采用合适的材料和结构来降低涡流损耗外,还可以通过优化变压器的设计和工艺来减小涡流损耗。
例如,在设计变压器时,可以合理安排绕组的布局和导线的选择,减小绕组中的电阻和电感,从而减小涡流损耗。
此外,在制造过程中,要注意保持变压器的绝缘性能和接触性能,避免产生额外的涡流损耗。
涡流损耗是变压器中的一种重要损耗形式,直接影响着变压器的效率和运行成本。
为了降低涡流损耗,可以采用合适的材料和结构,并优化变压器的设计和工艺。
通过这些措施,可以有效地减小涡流损耗,提高变压器的效率和可靠性。
铁芯的涡流损耗分析当交变磁力线从导电体中穿过时,导电体中就会产生感应电动势,在感应电动势的作用下,在导电体中就会产生回路电流使导体发热;这种由于交变磁力线穿过导体,并在导体中产生感应电动势和回路电流的现象,人们把它称为涡流,因为它产生的回路电流没有作为能量向外输出,而是损耗在自身的导体之中。
开关电源变压器的涡流损耗在开关电源的总损耗中所占的比例很大,如何降低开关电源变压器的涡流损耗,是开关电源变压器或开关电源设计的一个重要内容。
开关电源变压器的涡流损耗在开关电源的总损耗中所占的比例很大,如何降低开关电源变压器的涡流损耗,是开关电源变压器或开关电源设计的一个重要内容。
变压器生产涡流损耗的原理是比较简单的,由于变压器铁芯除了是一种很好的导磁材料以外,同时它也属于一种导电体;当交变磁力线从导电体中穿过时,导电体中就会产生感应电动势,在感应电动势的作用下,在导电体中就会产生回路电流使导体发热;这种由于交变磁力线穿过导体,并在导体中产生感应电动势和回路电流的现象,人们把它称为涡流,因为它产生的回路电流没有作为能量向外输出,而是损耗在自身的导体之中。
单激式开关电源变压器的涡流损耗计算与双激式开关电源变压器的涡流损耗计算,在方法上是有区别的。
但用于计算单激式开关电源变压器涡流损耗的方法,只需稍微变换,就可以用于对双激式开关变压器的涡流损耗进行计算。
例如,把双激式开关电源变压器的双极性输入电压,分别看成是两次极性不同的单极性输入电压,这样就可以实现对于双激式开关电源变压器涡流损耗的计算。
因此,下面仅对单激式开关变压器的涡流损耗计算进行详细分析。
当有一个直流脉冲电压加到变压器初级线圈的两端时,在变压器初级线圈中就就有励磁电流通过,并在变压器铁芯中产生磁场强度H和磁通密度B,两者由下式决定:传统的变压器铁芯为了降低涡流损耗,一般都把变压器铁芯设计成由许多薄铁片,简称为铁芯片,互相重迭在一起组成,并且铁芯片之间互相绝缘。
图2-18表示变压器铁芯或变压器铁芯中的一铁芯片。
我们可以把这些铁芯片看成是由非常多的“线圈”(如图中虚线所示)紧密结合在一起组成;当交变磁力线从这些“线圈”中垂直穿过时,在这些“线圈”中就会产生感应电动势和感应电流,由于这些“线圈”存在电阻,因此这些“线圈”要损耗电磁能量。
在直流脉冲作用期间,涡流的机理与正激电压输出的机理是基本相同的。
涡流产生磁场的方向与励磁电流产生磁场的方向正好相反,在铁芯片的中心处去磁力最强,在边缘去磁力为零。
因此,在铁芯片中磁通密度分布是不均匀的,即最外层磁场强度最大,中心处最小。
如果涡流退磁作用很强,则磁通密度的最大值可能远远超过其平均值,该数值由已知脉冲的幅度和宽度来决定。
沿铁芯片截面的磁场分布,可以用麦克斯韦的方程式来求得;麦克斯韦的微分方程式为:上式中为变压器铁芯的平均导磁率,为铁芯的电阻率,负号表示涡流产生的磁场方向与励磁电流产生的磁场方向相反。
rot E和rot Hx分别表示电场和磁场的旋度,即涡旋电场和涡旋磁场的强度。
Hx、Hy、Hz分别磁场强度H的三个分量;Bx、By、Bz分别磁感应强度B的三个分量;Ex、Ey、Ez分别电场强度H的三个分量。
由于单激式开关电源变压器铁芯的磁滞回线面积很小,其磁化曲线基本上可以看成一根直线,导磁率也可以看成是一个常数;因此,这里使用平均导磁率来取代意义广泛的导磁率。
当x = 0时,正好位于铁芯片的中心,此处的磁场强度最小,即此点的导数值等于0,由此求得积分常数c1= 0。
由于在变压器铁芯片内,截面磁场强度的平均值Ha,在任一时间内都必须等于电磁感应所要求的值,即满足(2-45)式的要求,因此对应图2-18对(2-58)式求平均值得:图2-19-a和图2-19-b分别是由(2-61)式给出的,铁芯片中磁场强度按水平方向分布的函数H(x)和按时间分布的函数H(t)曲线图。
从图2-19-a中可以看出,由于涡流产生反磁化作用的缘故,在铁芯或铁芯片中心磁场强度最低边缘磁场强度最高。
在图2-19-b中,随着时间线性增长部分是变压器初级线圈励磁电流产生的磁场;Hb是为了补偿涡流产生的去磁场,而由变压器初级线圈另外提供电流所产生的磁场。
从图2-19-b可以看出,涡流损耗对变压器铁芯中磁场强度(平均值)的影响,与变压器正激输出时,次级线圈中电流产生的磁场对变压器铁芯磁场的影响,基本是一样的。
值得注意的是,如果用同样方法对y轴方向进行分析,也可以得到同样的结果。
根据(2-62)式可知,铁芯或铁芯片表面的磁场由两个部分组成:(1)平均磁场,它随时间线性增长,由线圈中固定的电动势感应所产生;(2)常数部分,它不随时间变化,由补偿涡流的产生的去磁场所形成。
图2-20-a就是根据(2-67)、(2-68)式画出的开关变压器受涡流影响时,输入端磁化过程的等效电路图。
图2-20-a中,Rb为涡流损耗等效电阻,N为变压器初级线圈。
由此可以看处,由于受涡流损耗的影响,变压器铁芯被磁化时,相当于一个涡流损耗等效电阻Rb与变压器初级线圈N并联。
图2-20-b是更形象地把涡流损耗等效成一个变压器次级线圈N2给损耗电阻Rb2提供能量输出,流过变压器次级线圈N2的电流,可以通过电磁感应在变压器初级线圈N1中产生电流。
根据(2-66)式和图2-20,可求得变压器的涡流损耗为:由此,我们可以看出:变压器铁芯的涡流损耗,与磁感强度增量和铁芯的体积成正比,与铁芯片厚度的平方成正比,与电阻率及脉冲宽度的平方成反比。
值得注意的是,上面各式中代表面积S的属性,它既可以代表某一铁芯片的截面积,也可以代表变压器铁芯的总面积,当S变压器铁芯的总面积时,相当于上面结果是很多单个铁芯片涡流损耗的代数和。
同理,以上各式中代表铁芯片厚度的,既可以代表某一铁芯片的厚度,也可以代表变压器铁芯的总厚度,因为铁芯片的厚度的取值是任意的。
但是,在变压器铁芯总面积相等的情况下,由一块铁芯片或多块相同厚度的铁芯片组成的变压器铁芯,其涡流损耗是不相同的。
例如,在变压器铁芯总面积相等的情况下,由一块铁芯片组成的变压器铁芯的涡流损耗,是由两块铁芯片组成的变压器铁芯涡流损耗的4倍;如果两者铁芯片的数目的比值为3倍,那么涡流损耗的比值就是9倍。
由此可知,涡流损耗是按n2递减的,其中n为变压器铁芯芯片的个数。
实际用(2-69)式来计算开关变压器的涡流损耗还是有一定局限性的,因为,在对(2-69)式的推导过程中并没有考虑两块铁芯片之间涡流磁场的互相影响,从原理上来说变压器铁芯中间的铁芯片与边缘的铁芯片之间涡流磁场互相影响程度是不一样的;并且铁芯片与铁芯片之间不可能完全绝缘。
另外,目前大多数开关变压器使用的铁芯材料基本上都是铁氧体导磁材料,这些以铁氧体为材料的变压器铁芯是按陶瓷的生产工艺,先把铁磁混合材料冲压成型,然后加高温烧结而成,因此它是一个整体,或为了安装方便把它分成两个部分组合而成。
如果把以铁氧体变压器铁芯的形状看成是一个圆柱体,那么(2-50)、(2-51)的麦克斯韦一维方程式就可以看成是电磁场能量是由圆柱体中心向周围传播和散发的;这样圆柱形变压器铁芯就相当于由不同内外径,厚度变量为的多个圆筒体组合而成。
或者,把整个铁氧体变压器铁芯,看成为由单个厚度为d/2的圆柱体组成,这里d为圆柱体的直径。
图2-21就是用来求铁氧体圆柱体变压器铁芯内某截面磁场分布的原理图,图中虚线表示交变磁场在变压器铁芯内部感应产生涡流。
我们用同样的方法,从(2-59)开始对表示磁场分布的(2-58)式进行积分求平均值,然后求出积分常数c2,即可以求得圆柱体铁芯内的磁场分布式:上面(2-70)式是表示圆柱体铁芯截面沿x轴方向的磁场分布图。
其实磁场分布在整个铁芯截面的xy平面内都是以中心对称的。
这样圆柱形变压器铁芯中的磁场强度在xy平面的分布函数H(x,y)曲面,就相当于把图2-19-a的函数曲线,以中心为圆心旋转一周而得到的新图形。
图2-22-a和图2-22-b是圆柱形铁芯中磁场强度按水平分布的函数H(x,y)曲面图和按时间分布的函数H(t)曲线图。
根据上面分析,以同样方法我们可以求出圆柱体变压器铁芯的涡流损耗为:由此我们对园柱体变压器铁芯同样可以得出结论:圆柱体变压器铁芯的涡流损耗,与磁感强度增量和铁芯的体积成正比,与铁芯直径的平方成正比,与电阻率及脉冲宽度的平方成反比。
或者,圆柱体变压器铁芯的涡流损耗,与磁感强度增量以及铁芯直径的四次方成正比,与电阻率及脉冲宽度的平方成反比。
(2-71)式与(2-69)式在原理上没有本质上的区别,因此,图2-20的等效电路对于(2-71)式同样有效。
上面对涡流工作原理的分析,虽然看起来并不是很复杂,但要精确计算涡流损耗的能量是非常困难的。
因为很难精确测量出变压器铁芯的损耗电阻,特别是,目前大多数开关变压器使用的铁芯材料,基本上都是铁氧体导磁材料;这些铁氧体变压器铁芯是由多种铁磁金属材料与非金属材料混合在一起,然后按陶瓷的生产工艺,把铁磁混合材料冲压成型,最后加高温烧结而成的。
由于铁氧体属于金属氧化物,大部分金属氧化物都具有半导体材料的共同性质,就是电阻率会随温度变化,并且变化率很大。
热敏电阻就是根据这些性质制造出来的,温度每升高一倍,电阻率就会下降(或上升)好几倍,甚至几百倍。
大多数热敏电阻的材料也属于金属氧化物,因此,铁氧体也具有热敏电阻的性质。
铁氧体变压器铁芯在常温下,虽然电阻率很大,但当温度升高时,电阻率会急速下降;相当于图2-20-a中的Rb涡流等效电阻变小,流过Rb的电流增加;当温度升高到某个极限值时,变压器初级线圈的有效电感量几乎下降到0,相当于导磁率也下降到0,或变压器初、次级线圈被短路,此时的温度称为居里温度,用Tc表示。
因此,铁氧体的电阻率和导磁率都是不稳定的,铁氧体开关变压器的工作温度不能很高,一般不要超过。
图2-23是日本TDK公司高导磁率材料H5C4系列磁芯初始导磁率随温度变化的曲线图。
顺便说明,图2-23中的初始导磁率一般是用磁环作为样品测试得到的,测试信号的频率一般比较低,仅为10kHz,并且测试时一般都选用最大导磁率作为结果;因此,实际应用中的开关变压器磁芯的导磁率并没有这么高。
