试析GME3011P04型精密偏置激励器工作原理

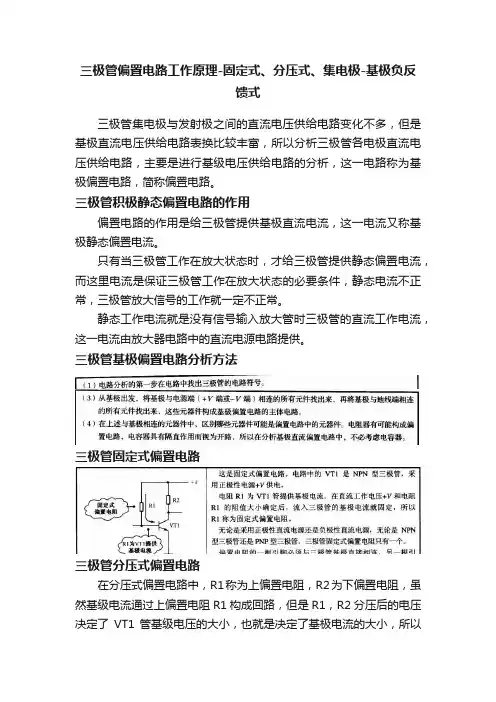

三极管偏置电路工作原理-固定式、分压式、集电极-基极负反
馈式
三极管集电极与发射极之间的直流电压供给电路变化不多，但是基极直流电压供给电路表换比较丰富，所以分析三极管各电极直流电压供给电路，主要是进行基级电压供给电路的分析，这一电路称为基极偏置电路，简称偏置电路。

三极管积极静态偏置电路的作用
偏置电路的作用是给三极管提供基极直流电流，这一电流又称基极静态偏置电流。

只有当三极管工作在放大状态时，才给三极管提供静态偏置电流，而这里电流是保证三极管工作在放大状态的必要条件，静态电流不正常，三极管放大信号的工作就一定不正常。

静态工作电流就是没有信号输入放大管时三极管的直流工作电流，这一电流由放大器电路中的直流电源电路提供。

三极管基极偏置电路分析方法
三极管固定式偏置电路
三极管分压式偏置电路
在分压式偏置电路中，R1称为上偏置电阻，R2为下偏置电阻，虽然基级电流通过上偏置电阻R1构成回路，但是R1，R2分压后的电压决定了VT1管基级电压的大小，也就是决定了基极电流的大小，所以
R1，R2同时决定了VT1管基极电流大小。

无论是NPN型还是PNP行三极管，无论是采用正电源还是负电源，一般情况下偏置电路由两个电阻组成。

在两个偏置电阻中，一只电阻直接构成了基极电流的回路，分析电路时识别出那只电阻通过基极电流，因为当这只电阻开路后三极管就没有基极电流，而另一只电阻开路后只会使基极电流更大。

三极管集电极-基极负反馈式偏置电路
集电极-基极负反馈式偏置电路有明显的特征：偏置电阻接在三极管集电极与基极之间。

这一偏置电路中的偏置电阻阻值较大，通常在100千欧左右。

浅析GEM3011D全固态电视发射机激励器原理及维护宋秀伟
【期刊名称】《农村科学实验》
【年(卷),期】2017(000)008
【摘要】介绍全固态电视发射机激励器组成和工作原理、工作状态、常见事故原因及解决办法.通过对激励器工作状态的详细阐述,使大家更加清晰地了解激励器工作流程和维护.
【总页数】2页(P63,49)
【作者】宋秀伟
【作者单位】吉林省延边广播电视转播台,吉林延边 133000
【正文语种】中文
【相关文献】
1.浅谈全固态电视发射机应用原理及维护 [J], 谢立辉
2.浅析数字调频激励器的原理与锁相电路的维护 [J], 张世东;丛森
3.全固态电视发射机的原理与维护 [J], 任立君;
4.GME3111D全固态电视发射机激励器原理与维护 [J], 刘雁峰
5.泰克诺全固态电视发射机激励器原理分析与故障排查 [J], 黄睦忠
因版权原因，仅展示原文概要，查看原文内容请购买。

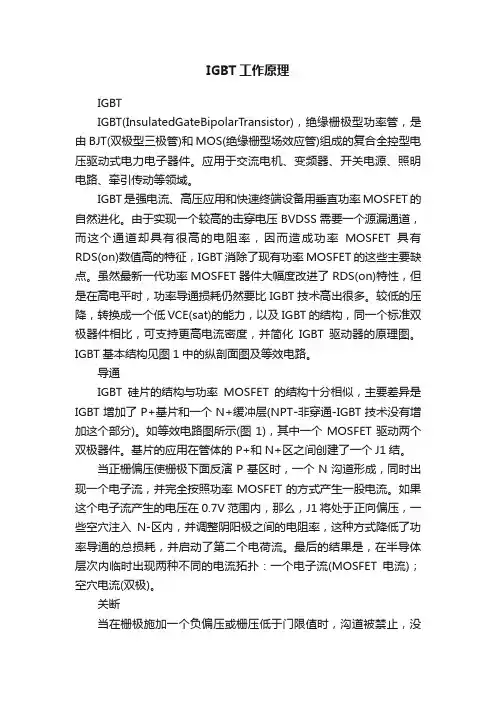

IGBT工作原理IGBTIGBT(InsulatedGateBipolarTransistor)，绝缘栅极型功率管，是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式电力电子器件。

应用于交流电机、变频器、开关电源、照明电路、牵引传动等领域。

IGBT是强电流、高压应用和快速终端设备用垂直功率MOSFET的自然进化。

由于实现一个较高的击穿电压BVDSS需要一个源漏通道，而这个通道却具有很高的电阻率，因而造成功率MOSFET具有RDS(on)数值高的特征，IGBT消除了现有功率MOSFET 的这些主要缺点。

虽然最新一代功率MOSFET器件大幅度改进了RDS(on)特性，但是在高电平时，功率导通损耗仍然要比IGBT技术高出很多。

较低的压降，转换成一个低VCE(sat)的能力，以及IGBT的结构，同一个标准双极器件相比，可支持更高电流密度，并简化IGBT驱动器的原理图。

IGBT基本结构见图1中的纵剖面图及等效电路。

导通IGBT硅片的结构与功率MOSFET的结构十分相似，主要差异是IGBT增加了P+基片和一个N+缓冲层(NPT-非穿通-IGBT技术没有增加这个部分)。

如等效电路图所示(图1)，其中一个MOSFET驱动两个双极器件。

基片的应用在管体的P+和N+区之间创建了一个J1结。

当正栅偏压使栅极下面反演P基区时，一个N沟道形成，同时出现一个电子流，并完全按照功率MOSFET的方式产生一股电流。

如果这个电子流产生的电压在0.7V范围内，那么，J1将处于正向偏压，一些空穴注入N-区内，并调整阴阳极之间的电阻率，这种方式降低了功率导通的总损耗，并启动了第二个电荷流。

最后的结果是，在半导体层次内临时出现两种不同的电流拓扑：一个电子流(MOSFET电流)；空穴电流(双极)。

关断当在栅极施加一个负偏压或栅压低于门限值时，沟道被禁止，没有空穴注入N-区内。

在任何情况下，如果MOSFET电流在开关阶段迅速下降，集电极电流则逐渐降低，这是因为换向开始后，在N层内还存在少数的载流子(少子)。

偏置控制原理今天来聊聊偏置控制原理。

说实话，一开始接触这个概念的时候，我真的是一头雾水。

但在生活和学习的过程中，我慢慢地对它有了一些理解，今天就想跟大家一吐为快。

大家有没有试过调收音机呀？当你转动旋钮寻找电台的时候，其实就有点类似偏置控制的原理呢。

电台信号就像那些需要被控制或调节的量，而我们转动旋钮，其实就是在进行一种“偏置控制”，通过改变一些既定的参数，使接收效果达到最佳，要不然可能就全是刺啦刺啦的杂音。

那到底什么是偏置控制原理呢？通俗来讲，偏置就是为了让一个系统按照我们期望的状态去工作而预先设置的一个条件或者参数。

比如说，汽车发动机要正常工作，就需要调节好多参数，像喷油量啊、进气量啊之类的。

这些都有一个初始的最佳值设定，这个设定值就像是偏置。

这就好比我们射箭，要根据靶心的位置（也就是我们期望的目标）和实际环境（诸如风向啊、距离啊）来调整我们的弓和箭的初始位置，这个调整就是确定偏置。

打个比方吧，偏置就像我们做饭时放的盐。

盐放得对不对，直接影响菜好不好吃，就像偏置设置得合不合理，直接影响一个系统能否正常有效地工作。

不同的菜量（类似于不同的系统规模或工作状况）需要不同量的盐（偏置），如果盐少了（偏置设置低了），菜淡而无味（系统无法高效工作）；如果盐多了（偏置设置高了），菜就咸得没法吃（系统可能会出故障或者效率低下）。

说到这里，你可能会问，那在实际工程中或者大型电子设备里，偏置控制又是怎么实现的呢？这可就复杂喽。

比如说在电子电路里，有很多晶体管，要让这些晶体管正常工作，就需要通过加一定的电压或者电流来设置偏置。

举个例子，一个简单的音频放大电路，如果其中的晶体管没有合适的偏置电压，那么它对音频信号的放大就会出现失真。

我们听到的声音可能就不是原来美妙的音乐，而是一种非常奇怪、模糊不清的声音。

这就是偏置控制不好造成的。

实际应用中的例子还有很多呢。

像空调系统，为了保持室内温度在我们设定的范围，它内部有自动的偏置控制。

三极管工作原理偏置电流三极管工作原理偏置电流，听起来好像很高大上，似乎有点儿让人望而却步对吧？但这个东西没那么复杂，说白了，它就是让三极管在正常工作的时候，不至于“失控”。

想象一下，你开车的时候，得给车加点油，不然车子会停下来。

三极管就像那辆车，它需要有一个合适的“油门”，让它稳定地工作，避免死机。

这个“油门”就是偏置电流，听起来是不是更简单了？偏置电流，这个词咱们可以拆开来看。

偏置，顾名思义，就是指一种提前给定的状态，电流呢，那就直接是电流啦。

其实也没什么特别的，反正就是给三极管提供一个初始的电流，让它不至于在你需要它的时候跳出来说：“哎，我不干了！”有了这个偏置电流，三极管就可以像个乖孩子，按照你希望的那样工作，发挥它的作用。

要知道，三极管可不是万能的，它得有个合理的工作环境，偏置电流就是提供这个环境的关键。

这个偏置电流到底有什么用呢？有句话怎么说来着？“不给油，车怎么跑？”三极管也是一样，没了偏置电流，它的集电极电流、基极电流就失去了控制，三极管根本无法稳定工作。

你就想，如果没有偏置电流的支持，三极管可能会突然“哎呀”一声关掉，或者像“开了挂”一样疯狂工作，这都不是咱们想要的。

所以，偏置电流就像是一个稳定剂，它确保三极管在特定的条件下正常运行。

而且啊，偏置电流可不是随便哪个电流就能当的，它需要满足一定的条件。

你不能给三极管随便乱塞个电流，这样三极管可能会因为过大或者过小的电流而“生病”。

就像你不能随便乱吃药，偏置电流也是一样的，必须根据三极管的特性来选择合适的数值。

否则，三极管要么“头晕眼花”，要么“死机”不能动弹。

所以，选择合适的偏置电流，就是给三极管开个合适的药方，确保它能安安稳稳地工作。

大家可能还会疑问了：偏置电流这么重要，它是怎么调节的呢？偏置电流的调节方式还真不少。

最常见的就是通过电阻来调整。

你要是调皮一点，给它加点儿大电阻，电流就小；反之，给它加小电阻，电流就大。

这就像你给三极管加了个“变速器”，想慢点就慢，想快点就快。

GME3111D全固态电视发射机激励器原理与维护刘雁峰【摘要】介绍全固态激励器的组成和工作原理、工作状态、典型故障分析和处理方法.通过对激励器的五种工作状态的详细阐述,使大家清晰地了解激励器的工作流程和操作步骤,并对激励器常见故障中的故障指示、典型现象、故障原因以及维修方法逐一分析.【期刊名称】《山西电子技术》【年(卷),期】2015(000)005【总页数】3页(P64-66)【关键词】激励器;组成和原理;工作状态;故障分析【作者】刘雁峰【作者单位】山西新闻出版广电局,山西太原030001【正文语种】中文【中图分类】TN948.5激励器是发射机的心脏，了解和掌握激励器的工作原理、工作状态和技术指标，对故障现象的分析和日常维护至关重要。

GME3111D全固态电视发射机的激励器整机采用单片机作为控制器件，实现了工作状态、各种故障(包括发射机及天线故障)的自动检测和处理、主备激励器自动切换。

对外，激励器由数据线联到发射机主控单元;通过主控单元上的485数据接口，可以联接到微机，通过微机就能监测整机的工作状态，并通过微机遥控开关机，遥控调节功率、调制度、频偏和改变工作类型等功能。

另外，还可以对整机多项指标进行遥调。

遥调的主要指标有:同步伸长、互调校正(IM)、微分增益校正(DG)、微分相位校正(DP)、ICPM校正等指标。

并可用微机来切换音中调的音频输入方式、选择有无音频预加重和选择有无音频输出等。

方便了整机调试和维护。

1 激励器的工作原理图像中频调制器将输入的视频信号进行稳幅、箝位等处理后调制到38 MHz中频载波上，成为中频已调制信号，供给中频校正模块。

音频中频调制器是采用直接调频的方式将输入的音频信号调制到31.5 MHz的中频载波上。

视频中频信号经GD 校正、DG校正、DP、ICPM校正和音频中频信号同时输入到IM校正器，完成视中频和音中频的双工合成。

合成后的信号经上变频器变频为发射频率，经1 W功率放大推动后级功放模块。

吉兆GME3111P02精密偏置激励器工作原理与故障处理耍务陈I.{吉兆GME3111P02精密偏置激励器工作原理与故障处理朱成新(龙岩市广播电视发射台福建龙岩364000)摘要:本文介绍了北京吉兆GME1013D/E型全固态电视发射机相配套的GME3111P02精密偏置激励器工作原理和常见故障的排除.该型发射机是2008年福建省广播电视村村通市,县级各台站的主要机型.而配套的激励器,采用模块化设计,各个关健部件独立模块,具有非常高的频率稳定性.只要熟练掌握激励器工作原理,及时排除故障,就可以大大降低发射机囡激励器故障造成的停播率,有助于我们完成安全优质高效播出任务,为广播电视村村通工作作贡献.关键词:激励器DP微分相位DG微分增益IM互调校正一,GME3111P02激励器的组成,信号流程和使用方法(一)GME3111P02激励器的组成图1GME3111PO2型精密偏置激励器原理框图如图1,激励器主要由视频中频调制器,伴音中频调制器,DP校正,DG校正,群时延校正,互调校正,上变频器,精密偏置本振,激励功放,开关电源部分,控制显示板等组成. (二)信号主要流程如图1,音像信号AUDIO输入经过伴音中频调制器得到31.5MHz的音中频调制信号:视频信号VIDEO经过视中频调制电路得到了38MHz的视中频调制信号.视中频调制信号经过DG微分增益校正,再到DP微分相位校正后,与音中频调制信号同时输入到lM互调校正电路,输出一17dBm 的复合中频信号,送到射频板进行上变频处理,再经过激励器功率放大,得到功率为1W的电视发射机激励信号.求南如摧2010年第10期(总第74期)(三)简述激励器使用方法如图2激励器面板示,首先接通激励器电源开关,激励器处于小环待机状态.连续按激励器MLC—U健两下,整机起动,输出功率在3O秒内逐步推至额定值.发射机进入工作状态,输出功率逐步稳定后,我们就可以通过激励器前面板调整运行参数.1.按下MLC键,可切换到手动增益控制状态,MLC指示灯亮.在MLC状态,按MLC—U,MLC—D可调整发射机输出功率.2.按下ALC键,可切换到自动增益控制状态,ALC指示灯亮.ALC状态有三种模式:大环ALC,小环ALC和安全模式,这三种模式由控制系统自动控制.在ALC状态,按ALC—U,ALC—D键可调整发射机输出功率.调整完毕后,如果我们希望每次发射机启动后均工作于此功率点,可按下ALC键存储.3.按MOD—U,MOD—D键为调整视频调制度的大小,按DEV—U和DEV—D键为调整音频频偏的大小.在调整完MOD和DEV后,按ENTER键可存储修改的值.RESET键可用于激励器的复位,对激励器的参数重新进行设置.图2GME3111PO2型精密编制激励器二,主要单元电路原理(一)音频中调电路伴音中调电路采用直接调频方式,将输入的音频信号锁相调制到频率为31_5MHz的伴音中频载波上,主要由音频处理和中频调制两个部分组成.1.音频处理部分如图3,音频信号从模块Jo的2,3脚输入到IC6的6,7脚组成的模似开关,U3模似开关对音频信号输入阻抗进行选择.IC6的7脚输出的音频信号经数字电位器IC8调节到适当的电平,通过IC6及外围器件构成的二阶有源低通滤波器,以滤除数字电位器产生的0.8MHz时钟干扰.滤波器输出分为二路:一路信号由IC9的1,2,3管脚组成的放大器放大后并检波,由电路中J13—1脚输出,通过PB18A04送到前推进创新理论探索创新实践面板,作频偏指示;另一路信号经lC7和U4构成的50us预加重电路,送入中频调制部分,U4开关可以控制预加重或不加重工作方式.图3音中调电路原理框图2.中频调制部分IC7的5脚输入信号到由变容二极管V2,V3,磁环线圈L32和场效应管U5组成压控振荡器VCO.VCO输出信号经V6和V1放大,通过R277和C268耦合送到锁相环芯片U8 的4脚作为取样信号,同时输入10MHz方波时钟信号输入到芯片U8的1脚作为参考信号.两路信号通过内部分频,鉴相各输出两路控制电压,输出电压经过有源滤波器相减得到带有鉴相频率的直流电压,经低通滤波器R292,C182将鉴相频率进行抑制,从而得到纯净的直流控制电压去控制VCO 的输出频率.经过处理的音频信号(IC7输出)叠加在VCO环路电压上进行直接调频.V1输出的伴音中频信号,经V7放大后送至L33,L39,C270,C271,C272组成的带通滤波器,输出电平为一17dBm,从而得到音频中调输出频率为31.5MHz.(二)视频中调电路如图4,视频信号Vin由J6输入到J21,视频AGC电路由IC12集成块完成,IC12使输入信号成为幅度恒定的视频信号输出(第13脚).视频输出信号经过射随器T1,到达由运放IC11,数字电位器IC14组成的可变增益放大器.改变该放大器的增益就可以改变输出视频信号幅度(即改变视频调制度).视频输出信号由IC116脚输出经射随器T2后分二路:一路到同步分离电路IC13,另一路去箝位电路,箝位电平的高低由D53决定.由箝位后视频信号经IC16放大后到模似乘法器IC18,信号经线圈TR1倒相变换,以恢复正极性信号.然后由T19,T20组成的放大器,再经R540,C294残余过带滤波器滤波后到T7组成的放大电路,经C58,R537滤波后,产生中频信号输出IF—out(一17dBm).图4视中调电路信号流程图(三)DG微分增益电路DG校正电路使用图象中频信号预先生产一定的反向失真,以抵消末级功放产生的失真,DG校正电路用来改善整机的DG指标.如图5,它由白DG,黑DG校正及中频AGC单元组成.图像中频信号送到白DG校正电路,信号分配器Z5 分成线性与非线性二支路.非线性支路Q12起倒相放大作用,Q13,Q14与电位器P13组成校正量的控制电路,改变电信器P13可改变Q13的工作点,即改变Q14基级偏置,从ONGNANCHUANBO实务探讨——传播技术而控制Q14失真程度,即改变校正量的大小.信号进入黑DG校正电路.经过校正电路后幅度变化大,由ALC电路进行控制.图sDG校正信号流程框图(四)DP微分相位电路DP校正电路产生预定的DP失真,以便抵消因末级功放的非线性而产生DP失真.DP校正电路采用有源全通型电路,由均衡器电路输出的信号分为两路,一路信号经变压器TR3倒相后,送到T16和变容管D42组成共基极并联谐振电路,另一路信号经电位器P25调整幅度,经L65,C343 组成的低通网络改度相位.信号由A2合成放大后输出至ICPM的输入端进行校正,然后输出经过全程校正的一17dBm中频信号.图6DP校正信号流程框图(五)IM校正电路lM互调校正模块接在DP校正模块后面,用于实现图象中频和伴音中频的合成以及校正整机的互调指标,同时兼顾整机DG指示.输入的图像信号经过Q16放大后,送到Q侣, D27,D28,组成的同步扩张电路.伴音中频信号经过P7幅度调节,信号输入Q15进行放大.经过同步扩张的图像中频信号和已经放大过的伴音中频信号经Z7合成后,信号输入到黑DG校正单元,信号经Q17放大,经校正电路后幅度变化大, 由D30,D31,D32组成的1r型电调衰减器来实现ALC电控制,在±3dB范围变化,输出一17dBz的已校正中频信号.图7互调校正框图(六)上变频电路上变频的作用是将中频信号变成指定频道的射频信号.中频信号经过FIL2带通滤波后与射频本振输出的信号,送到BD1,BD2组成的混频器进行混频,混频后至A2运算放大器后,至FlL1带通滤波器,再经A1运算放大后输出射频信号RFOvvT.图8上变频信号流程框图2.1.年第1.期(总第74期)l隶书鸽档实务眵繇时(七)激励器功放电路由上变频输出的射频信号经过功率放大管BGY887B和MRF9030场效应管放大后,实现1W的射频功率输出信号, 提供给发射机三级450W功放单元的信号源.本功放为宽带放大器,在470～860MHz内改变频率无需要对放大器做任何调整.三,激励器的故障检修与分析吉兆GME3111P02型激励器末级采用场效应晶体管,如果某个管子损坏需要更换时,则一定要采取相应的防静电措施,要在专门的有接地线的工作台上操作,电铬铁也要接好地或在焊接时拔掉铬铁的电源.…在维修时,应根据故障现象,表头的各种指示和面板检测,首先判断故障属于哪个部份,再仔细检查各元器件有否变形或烧焦.然后用万用表在断电状态下,比对和测量各主要管元件的对地阻值或各管脚极间阻值,再通过仪器对各种参数进行测量;用示波器测各关键点波形是否正常,对电路进行分析和判断,及时排除故障所在,减小停播率.(一)故障案例一1.故障现象:在播出时,图像闪动一下,变成有图像,伴音不正常,全是噪音,发射机功率从1KW下降到650W,但伴音功放输出正常,各指示灯指示也正常.激励器面板的功率指示为O.52W(正常为0.75W).2.故障分析:伴音功放输出正常,说明电源±12V正常,伴音射频部分正常,问题有可能出现在音频调制或中频部份;声音有但仅是噪音,说明有音频信号但中频载波偏离31.5MHz,若偏离太多,则全是噪声了.3.故障检修:首先关掉激励器电源,用眼睛直接观察中频板中的音频中调部份,发现E23电解电容外壳有掉落表面绝缘漆,怀疑E23电容有问题.拆下后用万用表RX1OK档测电容发现反向阻值很小,只有几KQ,充电速度很快,到达2K~2以后,不再大了,电容E23是三端稳压U6管的滤波电容,再查U6管(此管型号7805),用万用表RX1K档在面板上测U6管的1脚,对地电阻很小,正常应有1OkQ左右.用烙铁焊下U6(烙铁必须带防静电有接地的三插座烙铁),万用表RX1K档测得1,2脚之间电阻很大,说明管子已开路. 给U6提供+12V的电源完好.查出原因后,就可以更换同型号的V7805管子,更换后再检查周围元件无问题.通电,源励器输出正常的射频信号波形.由于U6输出的+5V是给锁相芯片U8提供电源的.U8锁相器不能正常工作,压控振荡器通过R277和C268耦合送至锁相芯片U8的信号和输入1OMHz方波时钟信号(耦合信号和参考信号)没有办法进行分频鉴相,从而没有直流控制电压去控制压控振荡器VCO 的输出频率,引起中频输出频率漂移,偏离31.5MHz,所以出现伴音不正常或是噪音.此类故障比较直观,用眼睛或鼻子就可以发现元器件是否有问题,并且对此类元件的周边元器件用万用表检查,是否还有元件损坏.在维修时,多分析原因,多观察激励器面板各种指示,然后通电检测主要元件的静态工作点,在确定无误后,再用示波器测主要节点的波形, 如此便可较快速修理好机器.(二)故障案例二1.故障现象:发射机播出过程中,突然出现无图像,伴音正常,整机功率下降至400W左右,激励器指示功率为0.35左右,面板上视频指示"VIDE0OFF"灯亮(红色).2.故障分析:无图像,伴音正常,而功放又有输出,说明问题出现在视频中调,DE校正,DP校正之中,IM校正应该没孝.南朽姑2010年第10期(总第74期)有问题.3.故障检修:为了保护激励器末级场效应功放管不至冲击坏,在激励器1W功放射频输出端接上5OQ的假负载.首先查供电电源,用万用表直流电压档测第一级电源中的+24V,4-15V,+8V和第二级电源的±5V,±12V均正常,说明电源无故障.然后用排除法.因为视频中调器,DG校正,DP校正输出的信号均是中频输出一17dBm的信号,只要视频中调信号正常,DG校正,DP校正可以分别甩开.把视中调器信号直接.力口入到互调校正输入端,输出波形不正常.这样就基本排除了DG校正和DP校正的故障,问题有可能就出在视频中调器上.用逐级排查法,用示波器检测关键点的波形.先测视频调制模块的输出波形杂乱不清且同步头变形异常,再查IC18的6脚,波形杂乱,再查PBO2A04B的输入6 脚,IC13的4脚均不正常,查T1,T2管也不正常,几乎为一条直线.说明T1,T2及外围电路存在问题,而往前查AGC电路的IC12输出13脚是正常的.用万用表的直流电压档测T1～T7管的Ube,只有T1,T2管的Ube不正常.综合以上二种测试方法,基本上可以判断T1,T2有问题.断电后,用烙铁(带防静电的)焊下T1,T2管,万用表RX1K档测得的Rbe一0,说明管子击穿.更换同型号的管子,加电试机,用示波器测得视中调器输出波形基本正常.再调整增益控制电位器P18,使视中频输出正常的一17dBm信号.然后把DG,DP 模块连接起来,再测DP输出的波形也正常.上机试,发射机功率恢复1KW,但图像较暗,说明调制度过小,正常调制度为87.5%4-5%,重新微调增益控制电位器P18,使图像正常为止.此类故障为软故障.在判断时,可以用逐级排除法,用示波器测各模块输出点波形是否正常,在发现有故障模块后,再用替换法和比较法等方法,细心分析判断,查出故障所在,可以少走弯路,节省时间,提高效率.四,结束语激励器故障多种多样,有的直观,有的不直观(软故障).{21中医所倡导的"望,闻,问,切"的诊断手段,对激励器的维护,维修是很有借鉴意义的,我们在维护,维修过程中也要望,闻,问,切.望就是要观察激励器的运行状态,各种指示灯和仪表是否属于正常范围:闻就是要闻激励器是否有异常气味,有无烧焦现象:问就是经常和值班人员交流激励器的工作情况,查阅相关技术资料,对不懂的问题弄明白;切就是切合实际,理论联系实际,对激励器存在的问题,出现的故障进行修改和修复.只要掌握了激励器的工作原理和模块分布, 用排除法,替换法等方法加以剖析,并沉着应对.使用现有仪器仪表加以测量,测试.在日常维护中,平常多着磨,多学习, 积累经验,碰到突发事故时,就能急中生智,及时修复,减小停播率,为安全优质播出作贡献.作者简介:朱成新福建省龙岩市广播电视发射台副主任,工程师。

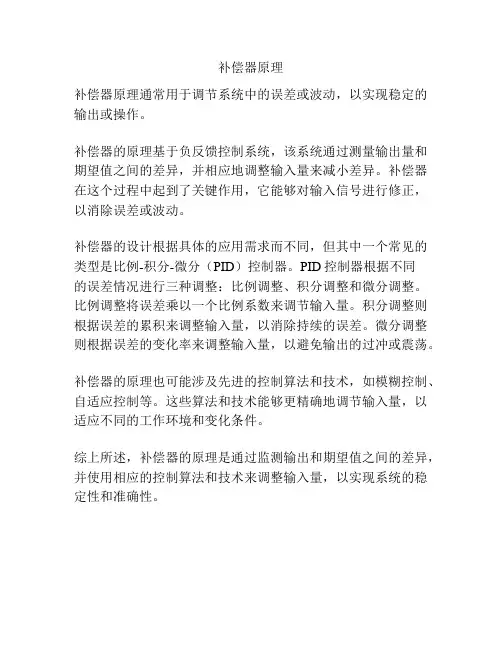

补偿器原理
补偿器原理通常用于调节系统中的误差或波动，以实现稳定的输出或操作。

补偿器的原理基于负反馈控制系统，该系统通过测量输出量和期望值之间的差异，并相应地调整输入量来减小差异。

补偿器在这个过程中起到了关键作用，它能够对输入信号进行修正，以消除误差或波动。

补偿器的设计根据具体的应用需求而不同，但其中一个常见的类型是比例-积分-微分（PID）控制器。

PID控制器根据不同
的误差情况进行三种调整：比例调整、积分调整和微分调整。

比例调整将误差乘以一个比例系数来调节输入量。

积分调整则根据误差的累积来调整输入量，以消除持续的误差。

微分调整则根据误差的变化率来调整输入量，以避免输出的过冲或震荡。

补偿器的原理也可能涉及先进的控制算法和技术，如模糊控制、自适应控制等。

这些算法和技术能够更精确地调节输入量，以适应不同的工作环境和变化条件。

综上所述，补偿器的原理是通过监测输出和期望值之间的差异，并使用相应的控制算法和技术来调整输入量，以实现系统的稳定性和准确性。

鼓励器旳基本原理及使用措施注意事项一、鼓励器旳原理鼓励器又称听觉鼓励器（Aural Exciter）、声音鼓励器（Sound Exciter）。

它是在78 年代中期由美国Aphex Systems公司发明旳新颖信号解决器。

鼓励器实质上是一种谐波产生器。

它是通过可变调谐措施，产生与输人旳节目信号有旳谐波（泛音），增强声音旳细节和层次感，通过合适旳调节可提高声音旳清晰度、体现力和主体威。

图1-2-34是鼓励器旳原。

方框图。

由图可见，输。

信号提成两路，一路未加修饰地输出，另一路通过高通滤波器滤去低频成分，然后送入谐波产生器。

谐波产生器是鼓励器旳核心，用以产生与输入信号频率有关、而与信号电平幅度无关旳谐波。

这路额外增长旳谐波再与未加修饰旳原信号混合而输出。

由于输出信号增长了高频谐波，而人耳对谐波尤为敏感，因此提高了声音旳清晰度、透明度、现场感和体现响度，使声音更为优美动听。

因此，近年来在歌舞厅或家庭中使用鼓励器H益I一泛。

一种一般旳业余歌手，在演唱时若能较好地使用混响效果并辅以声音鼓励器，只要有一定旳演唱技巧，其音色也许达到与名歌星相比也毫不逊色旳水平，这就是声音鼓励器近年来应用越来越广泛旳因素。

下面是声音鼓励器旳某些应用实例：图1-2-34鼓励器旳原理方框图1.录音———使多种乐器旳音色更加突出和清晰，歌词更易听清晰、更具真实感，声音更具穿透力。

在翻录磁带时使用鼓励器能使所翻录旳磁带质量提高、接近甚至超过原版旳磁带。

鼓励器在多轨录音中，可在前期录音和后期制作中使用。

它可以使多种乐器自身音色更加清晰、突出。

使打击乐器更具有力度感，使电贝斯更具有活跃旳弹跳氛围，使钢琴更具有现场感，使合成器模拟旳多种乐器音色更真实。

并且可以使诸多属于弱声源旳乐器如古琴、钢琴、高胡、竖笛等声音更具穿透力。

在制式录音中（指交响乐、管弦乐等老式录音措施），鼓励器可直接用在调音台后、录音机前，它可以使。

声道立体声节目旳响度更为开放、空间更为广阔。

数字电视发射机激励器结构及工作原理高原随着计算机技术、通讯技术的飞速发展，全世界广播电视界正掀起一股数字电视开发和使用的热浪。

目前数字电视的标准主要有：美国ATSC、欧洲DVB、日本ISDB，我国正在加紧制定具有自主知识产权的数字电视标准，2008年北京申奥的成功无疑为我国地面数字电视的发展提供了助推剂。

在数字电视地面广播中，新型的数字电视发射机是至关重要的，而激励器（EXCITER）又是数字电视发射机中最为关键的环节。

下面结合DVB-T标准激励器来进行分析。

1 激励器结构数字电视发射机与模拟电视发射机不同，它的输入信号不是通常的视频和音频节目信号，而是将音频、视频信号按MPEG标准，经过压缩、编码，并与其它数据信息复用打包后的传输码流（TS 流）。

输入的TS流进入激励器，经过信道编码与调制单元，形成符合一定制式标准的模拟中频信号，然后上变频至所需频道（模拟UHF信号），这些工作均由激励器完成。

输出的模拟UHF信号再经射频放大后发送。

图1所示为激励器的原理功能图。

从图中可以看到，激励器的输入信号是MPEG-2码流，它是从数字播控中心而来，经过了前期很多压缩编码处理，再按照MPEG的要求进行打包处理形成的传输码流（TS）；输出信号是经过了编码、调制、变频处理后的模拟UHF信号。

数字电视激励器部分的主要功能是进行信道编码处理和调制，前者目的是增加抗干扰能力，保证接收端进行正确接收，后者的目的用于传输，很多地方常常称该种激励器为COFDM调制器。

2 激励器内部的详细分析激励器内部的具体结构，如图2所示。

其中虚线框是可选单元，实线框为基本组成单元。

从图2中可以看到，包含了以下基本单元：●COFDM编码；●时钟和同步；●I/Q调制器；●UHF变频器。

除此之处，还包含有一些可选单元：●单频网输入模块（SFN）；●比特率（BIT RATE）适应；●遥控控制；●非线性预校正。

下面对各个构成部分分别加以说明。

2.1 COFDM编码器在地面无线传输中，多径效应影响最为严重，常采用抗多径干扰显著的COFDM技术。

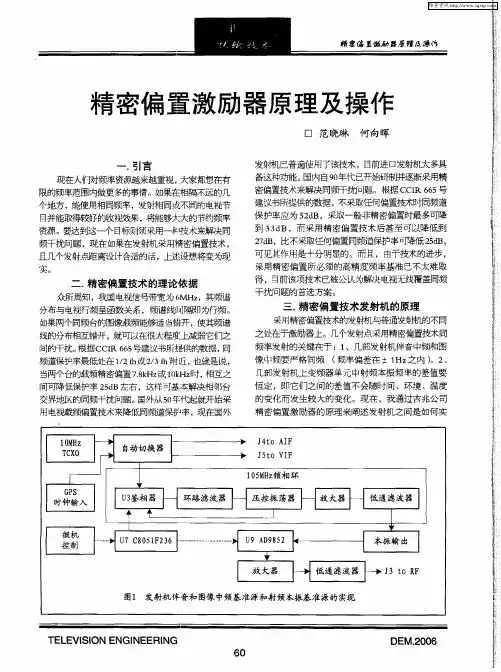

精密偏置激励器原理及操作
精密偏置激励器，又称分段偏置激励器，是电子技术领域中的一种实现恒定脉冲宽度
和恒定比例的电路的元件，它通常用于恒定振荡脉冲的驱动，控制马达、调制系统和投射
系统等等，主要由一个集成电路构成，可以实现脉宽的调节。

精密偏置激励器，不用于产生脉宽变化的电路，而是把某种信号变换成固定脉宽的放
大电路，提供信号给其它系统，保证信号不变。

具体来讲，主要就是把把输入的偏置电压，按比例影响输出的脉宽。

精密偏置激励器的操作方式主要有两种：
一种是直流或交流的偏置电源供能，从精密偏置电路引出的控制电压，可以在一定范
围内改变脉宽。

另外一种是通过静止强度调节电感把偏置电压作为调节脉宽的基础，这样就可以恒定
拉伸脉宽，实现脉冲电路的稳定供能。

精密偏置激励器作为重要功能元件，可以在复杂模拟系统实现微分激励，可以保护元
件不受数字调制信号的损坏；而且可以控制元件的灵敏度，进而增加元件的可靠性。

它的
实现的恒定脉宽调节，使得系统整体实现更加精确，信号在过程中不受外界影响，输出信
号的质量较高，因而是集成电路从数字到模拟的过渡的必要组件。

试析GME3011P04型精密偏置激励器工作原理GME 3011P04型激励器采用了电视载频精密偏置技术。

电视精密载频偏置技术是一种通过精确控制电视发射台之间图像载频频差的方式，降低同频干扰可见度的技术措施。

该技术可以大幅度降低电视同频道射频保护率，为进一步高效配置频率资源，优化覆盖组网格局，提高有效覆盖率与覆盖质量奠定了技术基础。

电视载频精密偏置技术集中体现在发射机的激励器中。

激励器是电视发射机的核心器件，为了更好地对设备进行使用和维护，保证安全播出，试对GME3011P04型精密偏置激励器工作原理进行分析。

一、GME3011P04型精密偏置激励器功能模块二、GME3011P04型精密偏置激励器工作原理概述图1 GME3011P04型精密偏置激励器原理框图信号主流程如下：（DG，微分增益，DP，微分相位；IM，互调）音频信号经过音中频调制电路（以下简称音中调）得到31.5MHz 音中频调制信号，视频信号经过视中频调制电路（以下简称视中调）得到38MHz视中频调制信号。

视中频调制信号经过预校正（DG校正、DP校正）后，与音中频调制信号同时输入到IM校正电路，输出复合中频信号，送到射频板进行上变频处理，再经过激励器功放，得到功率为1（3）W的电视发射机激励信号。

数据采集板和显示控制板主要将各单元电路信号进行采集和控制，同时将采集到的信息通过RS485接口传输到发射机主控单元。

前面板设有校正量调整接口（J6）和载频偏置调整接口（J5），可用监控计算机经相应接口，通过校正量调整板或DDS，遥调整机非线性指标或载频偏置。

GME3011P04型精密偏置激励器还有如下功能：1、中频和射频频率与外部参考信号同频；2、输出射频频率可通过DDS微调。

主要功能如图2所示。

图2 3011P04型精密偏置激励器功能框图三、主要技术指标2.图像主要技术指标3.伴音主要技术指标工作（一）、中频板：中频板由中频调制板和中频校正板两个部分组成。

激励器原理今天来聊聊激励器原理。

不知道你们有没有这样的经历哈，就是在看演唱会或者听那种特别震撼的音乐会时，你能很明显感觉到声音有着超强的穿透力和感染力，饱满又清晰。

这里面呢，激励器可就起了大作用了。

我刚开始了解激励器的时候，真的是一头雾水。

老实说，那些专业的电路啊、信号什么的，就像一团乱麻在我脑子里。

那激励器到底是什么原理呢？这就要说到声音的本质啦。

声音其实就是一种波，就像平静的湖面上泛起的涟漪。

我们平常听到的声音有时候缺乏那种活力和力度，就好比这个涟漪变得很微弱。

激励器就像是一个给声音加油打气的小助手。

它有一个很重要的功能，就是能够在原有的声音信号上，加入一些特定频率的谐波成分。

打个比方吧，声音就像是一杯平平无奇的水，激励器就像往水里添加了一些特别的调料。

这些谐波就类似于调料，它不会改变原来水声的主要性质，但是会让这杯水变得更加美味，在声音这里呢，就变得更加生动、清晰和响亮。

比如说在广播电台中，其实就广泛应用到激励器。

你平常听广播的时候，为什么有些主持人的声音听起来就特别有磁性、特别清晰呢？这里面也有激励器的功劳呢。

它让声音信号更加强劲有力，在传递过程中减少损耗，从而更好地传递到收音机那头我们的耳朵里。

说到这里，你可能会问，那激励器一直加谐波，会不会把声音搞得乱七八糟呢？这就是激励器的巧妙之处了，它的设计是很精准的，只在需要的频率范围内添加合适的谐波量。

而且专业人员会根据不同的情况进行精细调节。

不过呢，我还是有些困惑的地方，比如说在面对极其复杂的音频环境下，激励器要如何做到精确适配各种声音条件呢？从学习的过程来看，我觉得理解激励器原理就像逐步揭开一个神秘盒子的盖子。

每了解一点都很兴奋，但同时也意识到还有更多东西要去探索。

我觉得对于我们爱好者来说，也许可以试着探索其原理去优化自己听歌看剧的小环境；对于专业人士，在音频制作、广播电台工作等方面就更离不开对激励器原理边边角角的深入钻研了。

这也让我延伸思考到在现代音频技术不断发展的情况下，激励器是不是也会有更多新的技术创新方向呢？各位朋友，如果你们有什么不同想法或者见解，欢迎一起来讨论啊。

全固态中波发射机激励器工作原理剖析及故障检修技巧胡越卢光辉摘要：激励器（又称振荡器），是为发射机提供工作频率的信号源，同时为并机和调幅立体声提供射频信号输入输出接口，为驻波故障提供保护性激励源切换。

在发射机故障中，激励器的故障并不多见，在要求同步广播区域内，一般采用外部同步激励器。

但是即便作为备份信号也好，主用信号也好，一旦出现故障，就必须及时维修，确保发射机的正常工作，本文通过对激励器工作原理及故障检测原理进行剖析，从中寻找快速排出故障的检修技巧。

关键词：中波发射机激励器原理剖析检修技巧一、激励器工作原理激励器为频率合成式振荡器。

它由温补振荡器、压控振荡器、鉴相器、分频器、放大器、外部RF信号放大器、信号自动切换电路等组成。

振荡器的输出馈送到缓冲放大器。

在振荡器电路中有一个外（同步）激励信号输入接口电路，它可将外来信号放大整形后做为机器的射频激励信号。

本电路还有一个主要功能就是主、备激励信号自动切换功能。

它是将外来信号做为主信号，本机振荡信号做为备用信号。

来自低压电源供电的＋22VDC通过F1输入，经相应的稳压器稳压后输出＋12V、＋9V、+5V直流电，为振荡器各部分提供电源。

为了直观细致地分析激励器各部分的工作原理，特画出图1-86所示的激励器电路板图解和图1-87所示的激励电路原理图。

二、故障分析及检修常见故障可分为振荡器状态显示红灯亮但发射机能正常工作和状态显示红灯亮发射机不能正常工作。

1. 振荡器状态显示红灯亮但发射机工作正常1.1射频检波器VD7、VD8故障正常情况下，当方波高电平时，VD8导通，C10与R20的充放电结果是X7-1电压约为2.2V；当方波低电平时VD7导通，经R18、C17充放电组合，最终结果是C17上的电平约为0V，因此射频检测输出X7-1、X7-3之间的电压应该为2.2V左右。

如果X7-1、X7-3之间的电压为0V，检查更换VD7、VD8、C10、C17；如果电压在R19、R21之前有而之后没有，说明电阻开路或在插芯部分周围有短路现象，检查并排除故障。

吉兆GME3011型电视激励器内置开关电源原理与检修开关电源以其效率高、体积小、稳压范围宽、功耗小、安全可靠等优点，正在逐步取代线性稳压电源，被越来越多的用在广播电视发射系统设备中。

附图1为吉兆GME3011型单通道电视激励器内置开关电源原理图。

该电源型号为G2B-9，主要为上变频及本振电路供电，其主要参数为：输入：AC 110V～220V；输出：+24V 2.6A。

我们知道在日常工作中，由于电源故障而出现的拉条、滚道等各种影响安全优质播出的现象屡见不鲜，本文简单分析了该电源的工作原理、检修方法和维修实例，供同行维护中参考，希望对维护工作有所帮助。

一、电源核心元件介绍本电源采用了脉宽调制集成电路UC3842A，三端可调分流基准源电路TL431与光电耦合器PC817等相关元件组成，现分别做简单介绍：1.UC3842是开关电源用电流控制型脉宽调制集成电路，其主要特点有：（1）内含欠压锁定电路；（2）低启动电流（典型值为0.12mA）；（3）内置基准电源；（4）有驱动电流达1A的推挽输出级。

为其内部方框图与引脚功能见图2和表12.德州仪器公司生产的TL431是一个有良好的热稳定性能的三端可调分流基准电源。

其外形与塑封三极管相同，它的输出电压用两个电阻就可以任意设置从2.5V-36V范围内的任意值。

TL431是一种并联稳压集成电路，因其性能优良、使用简单，因此广泛的应用于各种电源中，其三端分别为参考端R、阳极A、阴极K。

图3为其符号及外形示意图。

二、电路工作原理1.交流输入与整流电路AC220V电压经保险管F，送到由C1、L1、C2组成的线路滤波器，滤除电路中串入的个高频干扰后，经桥式整流模块DS1整流，C4滤波，在C4两端得到300V左右的直流电压。

RV1为压敏电阻器，起过过压保护作用。

RT1为NTC80，该元件是一个具有负温度系数性能的热敏电阻器，在电路中起到在开机瞬间限流的作用。

2.启动与振荡开机后，经整流滤波器得到的300V电压分为两路：一路经过开关变压器B1初级绕组①-②绕组直接送至开关管Q1的漏极D。

技术部分讲义1．GME3011/3111D型智能激励器技术指标 9-11 2．GME3011/3111D型智能激励器原理框图 14-17 3．GME3011/3111D型智能激励器主要特点，自诊断，自调整功能 18-19 4．GME3011/3111D型智能激励器主要功能模块原理介绍 204.1音中频调制器 204.2 图像中频调制器 21-22 4.3 上变频模块 22-23 4.4 群时延校正器 23-24 4.5 微分相位校正器 254.6 互调校正器 26-27 4.7 本振模块 274.8 激励器功放 28 5．1KW发射机功放部分技术简介5.1 UHF-400W功放模块 29-30 5.2 VHF-600W功放模块 31-32 6．SPS1500W 32V/50A/D开关电源简介 33-34 7．1KW发射机主要射频部件技术简介7.1 VHF 1KW用二分配二合成器技术说明 35-36 7.2 UHF 1KW用四分配四合成器技术说明 37-39 8．发射机的电控系统及防雷措施 40 9．发射机计算机监控系统9.1 PC机监控及遥控遥测功能 41 9.1.2 激励器智能化 41 9.1.3 电源及冷却系统智能化9.1.4 发射机主控单元的数据采集和指令传送 42 9.2 系统组成及工作原理9.2.1 系统组成 43-449.2.2 工作原理 45-479.3 发射机主控单元9.3.硬件流程 47-499.3.2 软件流程 49-529.4 智能激励器测控单元9.4.1 特殊功能 53-549.4.2 激励器测控板的硬件组成 569.4.3 激励器测控板软件流程 57-589.5 电源及冷却系统测控单元 599.5.1 机架测控模块9.5.2 功放电源测控模块 62-639.6 功放数据采集板 649.6.1 硬件组成 649.6.2 软件组成 65 10．UHF 10KW电视发射机原理框图VHF 10KW电视发射机原理框图附录：电视发射机论文作者：清华大学教授 陈兆武1．关于模拟电视发射机向数字电视发射机过渡的思考。

吉兆GME3011D激励器原理简介及故障维修分析
张志林
【期刊名称】《视听》
【年(卷),期】2014(0)4
【摘要】简单介绍吉兆电视发射机的激励器原理框图,通过对典型故障案例的维修进行理论分析。

【总页数】3页(P65-67)
【关键词】吉兆电视发射机;激励器;原理;故障维修;分析
【作者】张志林
【作者单位】广西广播电视技术中心玉林分中心
【正文语种】中文
【中图分类】TN948.53
【相关文献】
1.吉兆GME3011型电视激励器内置开关电源原理与检修 [J], 赵晓元;武建敏;胡永强
2.吉兆GME3111P02精密偏置激励器工作原理与故障处理 [J], 朱成新
3.吉兆电视发射机激励器典型故障的分析检修 [J], 胡伟;律军
4.吉兆GME3011型电视激励器内置开关电源原理与检修 [J], 武建敏; 胡永强
5.吉兆GME3111P02型激励器原理及故障检修两例 [J], 陆成奇; 梁君乐
因版权原因，仅展示原文概要，查看原文内容请购买。
