【CN209890637U】一种微生物培养装置【专利】

专利名称：一种微生物培养装置
专利类型：实用新型专利
发明人：雷绳尾,尹铭绅,张宏鑫,刘子扬申请号：CN202123115953.7
申请日：20211213
公开号：CN216663025U
公开日：
20220603
专利内容由知识产权出版社提供
摘要：本实用新型提出了一种微生物培养装置，包括箱体和箱门，所述箱体内纵向分割有多个培养区域，各培养区域内包括槽体和照明系统，各培养区域内设置独立的温控系统，相邻培养区域的之间设置有隔热腔层，所述隔热腔层横向两端部设有连接件，两个连接件之间插接有隔热板和隔热腔板；培养区域外侧设有观察区域，观察区域与培养区域位于同一水平面，槽体相对培养区域滑动装配，培养区域的侧壁内设有驱动齿轮，槽体侧壁沿槽体的抽拉方向安装有与驱动齿轮啮合的齿条，各培养区域内驱动齿轮独立工作，本实用新型保证了各培养区域内温度的相对稳定性，避免培养过程中的观察动作对培养环境产生污染，也避免对箱体内相对稳定的培养环境产生破坏。

申请人：南阳师范学院
地址：473061 河南省南阳市卧龙区卧龙路1638号
国籍：CN
代理机构：郑州铭晟知识产权代理事务所(特殊普通合伙)
代理人：张鹏
更多信息请下载全文后查看。

专利名称：一种微生物培养装置专利类型：发明专利
发明人：钟琦
申请号：CN201310154091.X 申请日：20130428
公开号：CN103224875A
公开日：
20130731
专利内容由知识产权出版社提供
摘要：一种微生物培养装置，包括培养箱体、箱盖、气泵、进气管道、气泡发生器和出气管道，在培养箱体内设置有用于延长气泡行走路径的气泡导向结构。

本发明能够使含有营养成分的气泡由气泡导向结构的底部按照气泡导向结构设定的路径由下往上运动，从而增加了气泡与微生物培养液的接触面积并延长了接触时间，使微生物生长所需的气态营养物能够充分地从气相传递到微生物培养液中供微生物生长使用，同时气泡的运动带动了微生物培养液的运动，这种运动把微生物生长所需的营养物均匀地传送到整个微生物培养液中并把微生物生长的代谢产物通过气泡排泄掉，极大地降低了微生物培养过程中的能量消耗，提高了培养效率和降低了培养成本。

申请人：钟琦
地址：广东省广州市石牌陶育路147号602房
国籍：CN
代理机构：广东世纪专利事务所
代理人：刘卉
更多信息请下载全文后查看。

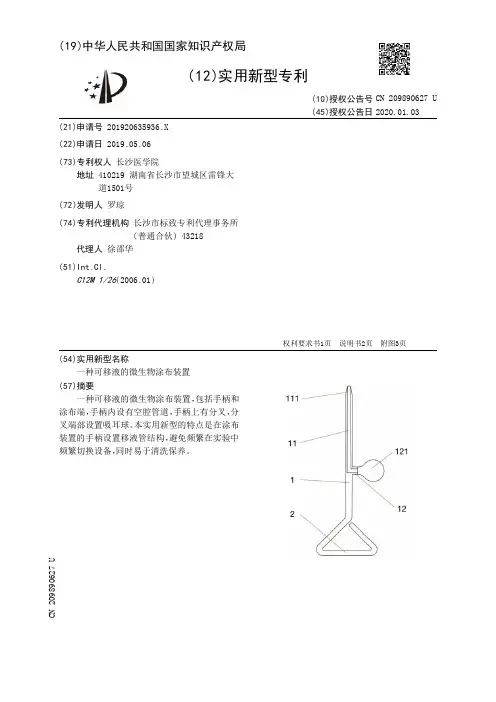

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920635936.X(22)申请日 2019.05.06(73)专利权人 长沙医学院地址 410219 湖南省长沙市望城区雷锋大道1501号(72)发明人 罗琼　(74)专利代理机构 长沙市标致专利代理事务所(普通合伙) 43218代理人 徐邵华(51)Int.Cl.C12M 1/26(2006.01)(54)实用新型名称一种可移液的微生物涂布装置(57)摘要一种可移液的微生物涂布装置，包括手柄和涂布端，手柄内设有空腔管道，手柄上有分叉，分叉端部设置吸耳球。

本实用新型的特点是在涂布装置的手柄设置移液管结构，避免频繁在实验中频繁切换设备，同时易于清洗保养。

权利要求书1页 说明书2页 附图3页CN 209890627 U 2020.01.03C N 209890627U权　利　要　求　书1/1页CN 209890627 U1.一种可移液的微生物涂布装置，包括手柄和涂布端，手柄和涂布端为一体结构，其特征是：手柄内设有空腔管道，手柄上有分叉，分叉端部设置吸耳球；空腔管道两头开放，连接手柄尾端和手柄分叉的尾端。

2.根据权利要求1所述的可移液的微生物涂布装置,其特征是：所述吸耳球套装或螺纹安装在分叉端部。

3.根据权利要求1所述的可移液的微生物涂布装置,其特征是：所述吸耳球一端连接手柄分叉，另一端连接一段管。

4.根据权利要求1所述的可移液的微生物涂布装置,其特征是：所述手柄上设有刻度线。

5.根据权利要求1所述的可移液的微生物涂布装置,其特征是：所述手柄尾端为尖嘴状。

6.根据权利要求1所述的可移液的微生物涂布装置,其特征是：所述涂布端呈等边三角形的环。

7.根据权利要求1至6任一项所述的可移液的微生物涂布装置,其特征是：所述手柄与所述涂布端所在的平面之间的夹角为100至160度。

2。

专利名称：一种微生物培养装置专利类型：发明专利
发明人：刘滨璐,于伟红
申请号：CN202010760617.9申请日：20200731
公开号：CN111849706A
公开日：
20201030
专利内容由知识产权出版社提供
摘要：本发明涉及微生物培养技术领域，公开了一种微生物培养装置，包括固定框，固定框的下表面中部设有第一固定板，第一固定板中部转动连接第一转轴，第一固定板的右侧设有驱动电机，驱动电机的输出轴固定连接第一锥齿轮，第一锥齿轮啮合连接第二锥齿轮，第二锥齿轮固定连接第一转轴的下端，第一转轴的上端固定连接主动齿轮，主动齿轮的侧壁啮合连接从动齿轮，从动齿轮的上部设有滑套，滑套的上部滑动连接滑动杆，滑动杆的上端设有球形座。

本发明适用于一种微生物培养装置，在支撑板左右移动的过程中，支撑板的左右两端与楔形块之间的滑动作用，使得支撑板的左右两端上下翘起，从而使得锥形瓶的运动更加的平滑，提高了微生物的培养效果。

申请人：青岛市纤维纺织品监督检验研究院
地址：266100 山东省青岛市崂山区深圳路173号
国籍：CN
代理机构：北京艾皮专利代理有限公司
代理人：丁艳侠
更多信息请下载全文后查看。

专利名称：一种新型微生物培养装置专利类型：发明专利
发明人：胥振国,范高福,吴义明
申请号：CN202010117795.X
申请日：20200225
公开号：CN111304070A
公开日：
20200619
专利内容由知识产权出版社提供
摘要：本发明公开了一种新型微生物培养装置，包括箱体，箱体的下侧固定安装有底座，箱体的外侧固定安装有防护壳，防护壳的内部固定安装有第一电机，第一电机的输出端固定安装有第一齿轮，第一锥齿轮的表面啮合有第二锥齿轮，第二锥齿轮的一侧固定安装有转动轴，转动轴的表面固定安装有搅拌杆，箱体的内部固定安装有挡板。

本发明通过设置水泵，其中水泵通过排水管、第一导管和第二导管将挡板上侧加入的水抽至雾化喷头处，然后通过雾化喷头将水雾化喷出，可以根据需要提高培养皿内空气的湿度，通过使雾化喷头旋转将水雾化喷出，提高了水雾的喷洒范围，提高了培养皿内湿度的均匀性，有利于微生物在培养皿内均匀分布，提高培养皿的培养效果。

申请人：合肥职业技术学院
地址：238000 安徽省合肥市安徽巢湖经济开发区合肥职业技术学院
国籍：CN
更多信息请下载全文后查看。

专利名称：一种微生物培养装置专利类型：发明专利
发明人：覃娜
申请号：CN202010073099.3申请日：20200115
公开号：CN111172015A
公开日：
20200519
专利内容由知识产权出版社提供
摘要：本发明公开了一种微生物培养装置，包括外箱体，外箱体的内部设置有支撑板，支撑板的顶端焊接有内箱体，外箱体的顶板上方设置有电机，电机的输出端固定连接有减速器，减速器的输出端固定连接有转动轴，且转动轴插入内箱体的内部，转动轴的底端设置有轴承，转动轴通过轴承与内箱体相连接，转动轴的外壁上焊接有置物架，置物架的顶端固定设置有连接板，连接板上开设有置物孔，置物孔的内部设置有弹簧，且弹簧的一端与连接板固定连接，弹簧的另一端固定连接有夹板，内箱体的内壁上固定设置有电加热板，外箱体的顶板内壁上固定设置有温度传感器，外箱体的一侧设置有箱门，箱门上固定设置有温度显示屏。

申请人：广西生态工程职业技术学院
地址：545004 广西壮族自治区柳州市柳北区沙塘镇君武路168号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种微生物培养装置
专利类型：实用新型专利
发明人：宋佳,韩梅,陆艳荣,张园,冯雪,董翔申请号：CN201621335578.3
申请日：20161207
公开号：CN206308365U
公开日：
20170707
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种微生物培养装置，包括底座，所述底座内腔右侧的底部固定连接有轴承，所述底座内腔的右侧设置有旋转轴，所述旋转轴的右端依次贯穿轴承和底座并延伸至底座的外部，所述旋转轴的右端固定连接有转盘，所述旋转轴的左侧固定连接有主动齿轮，所述主动齿轮的顶部设置有从动齿轮，所述箱体表面的左侧固定连接有控制器，所述控制器分别与水泵、气化器、电机、风机和湿度计电性连接。

本实用新型通过设置螺纹管和螺纹杆，达到了放置板可以上下移动的效果，通过水泵和气化器，达到了使水气化的效果，通过电机和活动轴，达到了活动叶旋转的效果，方便给微生物提供潮湿的环境，保障了微生物的培养。

申请人：新疆医科大学附属肿瘤医院
地址：830011 新疆维吾尔自治区乌鲁木齐市新市区苏州东街789号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种微生物培养装置
专利类型：实用新型专利
发明人：陈文杰,韩燚洋,马彦冰,汪小河,刘定鸣,陈廷涛,李胜杰
申请号：CN202123405527.7
申请日：20211230
公开号：CN216712095U
公开日：
20220610
专利内容由知识产权出版社提供
摘要：本实用新型涉及微生物培养技术领域，具体是一种微生物培养装置。

其中包括装置主体和箱门铰接；还包括用于给装置主体内部升温的加热模块，可活动安装于装置主体内壁的限位滑槽内的培养架，固定安装于装置主体内壁的温度传感器；温度传感器电连接的温度显示仪，培养架可供不同培养皿进行分类对比，通过可视化窗口方便观察内部培养情况，当需要进行通风时，可拔出插在通风腔内的插挡板，使得装置内外保持通风，利用温度传感器便于实时采集装置内部温度并通过温度显示仪实时显示出来，当需要对装置内强通风时，可同时开启换气泵和通风腔，加速内外空气流通，装置简单，实用性强。

申请人：南昌大学
地址：330031 江西省南昌市新建区红谷滩新区学府大道999号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种微生物培养装置
专利类型：实用新型专利
发明人：邵明明,孙静,武永红,黄凤霞,刘蓓,黄君华,李正堃申请号：CN201920404328.8
申请日：20190328
公开号：CN210765322U
公开日：
20200616
专利内容由知识产权出版社提供
摘要：本实用新型公开的一种微生物培养装置，包括由透光材质制成的培养容器，培养容器外部套接有由避光材质制成的容器，培养容器顶端具有开口，顶端上盖有由避光材质制成的容器盖，容器内壁贴覆有反光膜，容器内壁与培养容器外壁之间设有可控发光装置，培养容器内壁沿轴向间隔均匀固接有若干列支撑组件用以放置培养基。

本实用新型公开的一种微生物培养装置，既能避光也能采光培养微生物。

申请人：西安医学院
地址：710021 陕西省西安市含光北路74号
国籍：CN
代理机构：西安弘理专利事务所
代理人：燕肇琪
更多信息请下载全文后查看。

专利名称：一种用于微生物的培养装置专利类型：实用新型专利
发明人：郭道靖
申请号：CN201920855844.2
申请日：20190606
公开号：CN210596084U
公开日：
20200522
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于微生物的培养装置，一种用于微生物的培养装置，包括培养箱和培养仓，培养箱包括箱体、保温套、隔热板、加热板、安装板、限位板和限位槽，箱体的内部设有保温套，保温套的顶部设有隔热板，隔热板的内部设有加热板，保温套的内部设有安装板，安装板的下方设有限位板，限位板的内部开设有限位槽。

本实用新型用于微生物的培养装置，通过将培养皿底端的安装座从出口槽处安插进安装槽内，外板内的密封圈与箱体的内壁相接触，完成密封，同时将第二转动板安插进限位槽内，转动第一转动板，第二转动板跟随转动，限位板实现对第二转动板的限位，同时限制外板的移动，能够对微生物提供稳定的安装培养以及良好的密封环境。

申请人：上海鑫尧生物科技有限公司
地址：200041 上海市青浦区练塘镇三丰路468号三幢1层108室、116室
国籍：CN
代理机构：上海宏京知识产权代理事务所(普通合伙)
代理人：李昌霖
更多信息请下载全文后查看。
