35kv变电所无功动态补偿节能技术的应用王强余成龙发布时间：2021-11-10T08:42:23.659Z 来源：基层建设2021年第24期作者：王强余成龙[导读] 近年来煤矿的发展方向为大型化、机械化、自动化，非线性设备大量集中在10kV母线上，加剧了电网质量的恶化筠连川煤芙蓉新维煤业有限公司四川宜宾 645255摘要：近年来煤矿的发展方向为大型化、机械化、自动化，非线性设备大量集中在10kV母线上，加剧了电网质量的恶化，造成矿井供电质量低、稳定性差等诸多问题。
35kv变电所作为矿井的变配电枢纽，在变电所进行集中补偿，可以平衡电网的无功功率，改善电网的功率因数，提高系统终端变电所的母线电压，补偿变电站主变压器和高压输电线路的无功损耗。
MSVC型动态补偿（滤波）装置通过控制可控硅的控制角进行自动控制，可实现连续可调，实现柔性补偿，有效的减少线路无功损耗，改善电网电能质量且节能效果显著。
关键词：节能；线路无功损耗；集中补偿；功率因数1 引言近年来煤矿的发展方向为大型化、机械化、自动化，随之而来是大功率采煤机、提升机的广泛应用，大型设备的变频控制广泛使用，比如主运输皮带、通风机等均采用变频控制，从而使多种非线性设备大量集中在10kV母线上，加剧了电网质量的恶化，造成矿井供电质量低、稳定性差等诸多问题。
根据《能源电［1988］18号电力系统电压和无功电力管理条例》规定高压供电的工业用户和高压供电装有带负荷调整电压装置的电力用户功率因数为0.90及以上的要求及满足自身用电的需要，煤矿企业必须采取必要的无功补偿措施就近提供负载所需的无功功率，减少由于无功功率在电路内往返传输过程中引起的电能、电压损失，增加设备输电能力，提高供电系统的稳定性。
35kv变电所作为矿井的变配电枢纽，在变电站进行集中补偿，可以平衡电网的无功功率，改善电网的功率因数，提高系统终端变电所的母线电压，补偿变电站主变压器和高压输电线路的无功损耗。

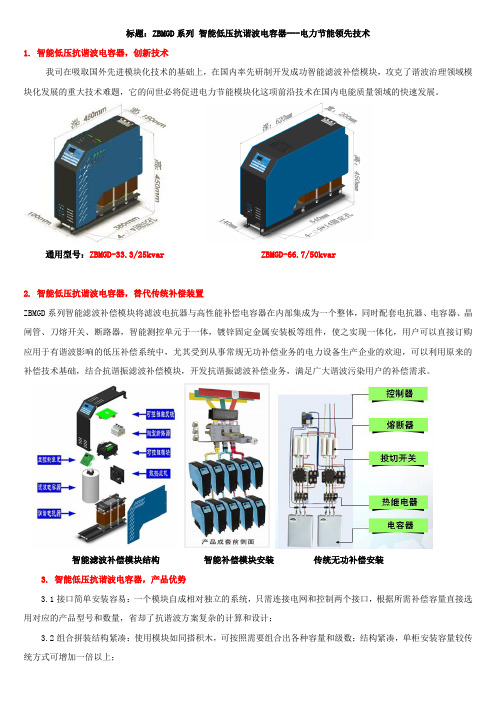

标题：ZBMGD系列智能低压抗谐波电容器---电力节能领先技术1.智能低压抗谐波电容器，创新技术我司在吸取国外先进模块化技术的基础上，在国内率先研制开发成功智能滤波补偿模块，攻克了谐波治理领域模块化发展的重大技术难题，它的问世必将促进电力节能模块化这项前沿技术在国内电能质量领域的快速发展。
通用型号：ZBMGD-33.3/25kvar ZBMGD-66.7/50kvar2.智能低压抗谐波电容器，替代传统补偿装置ZBMGD系列智能滤波补偿模块将滤波电抗器与高性能补偿电容器在内部集成为一个整体，同时配套电抗器、电容器、晶闸管、刀熔开关、断路器，智能测控单元于一体，镀锌固定金属安装板等组件，使之实现一体化，用户可以直接订购应用于有谐波影响的低压补偿系统中，尤其受到从事常规无功补偿业务的电力设备生产企业的欢迎，可以利用原来的补偿技术基础，结合抗谐振滤波补偿模块，开发抗谐振滤波补偿业务，满足广大谐波污染用户的补偿需求。
智能滤波补偿模块结构智能补偿模块安装传统无功补偿安装3.智能低压抗谐波电容器，产品优势3.1接口简单安装容易：一个模块自成相对独立的系统，只需连接电网和控制两个接口，根据所需补偿容量直接选用对应的产品型号和数量，省却了抗谐波方案复杂的计算和设计；3.2组合拼装结构紧凑：使用模块如同搭积木，可按照需要组合出各种容量和级数；结构紧凑，单柜安装容量较传统方式可增加一倍以上；3.3柜型通用扩展自如：可以与国内外各种柜型轻松配套，并能随着企业的生产发展，根据无功补偿容量的变化，随时增加模块进行扩容；柜体安装，增容并柜图片4.智能低压抗谐波电容器，功能特点4.1低损耗，滤波电抗器★真材实料（重量46KG）★漆包线（天顺电工）★100%全新硅钢片（电损低）★产品3C检验报告★纯铜配件（特殊工艺）★H级180度绝热材料★线性度1.5倍，★24个月质保，永久维护★上海ABB、上海电科院、通用电气、北京（南京福卡）合作伙伴；4.2 特殊工艺，防爆电容器★自愈性，圆柱形，100%防爆；★薄膜厚度9um特殊防爆膜；★温升6~8K，散热好；★石英沙+硅油；★铝外壳，不生锈；★损耗低，容值衰减，三年不超过3%；★端子压接：采用螺柱连接，防护盖；★中天创展案例：中频炉滤波器使用400台，2007年开始运行，7年了，损坏不超过5%（20台）。
电力系统补偿装置分类电力系统补偿装置主要用于对系统中的电参数进行调节和优化，以提高电力系统的稳定性和效率。
根据其工作原理和应用场景，电力系统补偿装置可以分为以下几类：1.静态补偿装置：主要通过连接电容器、电感器等静态元件来实现对系统电参数的调节。
它主要包括无功补偿、降压补偿、升压补偿、无功-有功转换等补偿方式。
静态补偿装置具有体积小、响应速度快、精度高等优点，但无法对频率变化、电压突变等问题进行补偿。
2.动态补偿装置：通过控制电子器件，如IGBT、PWM等，实现对电气系统电参数的精确调节。
主要包括交流传输线的串补偿、交流传输线的并补偿、直流输电线的电压稳定、电力系统稳定控制等技术。
动态补偿装置可以在毫秒级别内进行精确的响应和调节，有效解决电力系统中频率变化、电压波动等问题。
3.谐波补偿装置：通过连接电容、电感等被动元件，或使用谐波滤波器等主动元件，来消除电气系统中的谐波干扰。
谐波补偿装置主要用于电气系统中的非线性负载，如电炉、变频器等设备，能够有效地消除谐波干扰，避免对其他设备的影响。
4.电力质量调节装置：通过对电气系统中的有害电参数进行监测，在出现问题时通过控制电气元件来进行调节，从而实现对电气系统的优化。
主要包括电压调节器、电流平衡器、电能质量综合控制器等。
能够实现对电气系统电流、电压、功率等参数进行准确监测和调节，有效提升电力系统的稳定性和可靠性。
此外，还有一些特定的补偿装置，如无功并联补偿器，主要通过并联电容器来提供无功电流，以提高电网的功率因数，具有调节范围广、响应速度快、无噪音等优点。
以及串联补偿器，一般采用电抗器或电容器串联在负载电路上，以减小谐波、降低谐波压缩比等作用，主要用于短线路和电力负载变化大的场合。
在实际应用中，需要根据电力系统的实际情况和需求选择合适的补偿装置。
