基于stm32单片机的智能家居系统设计共3篇基于stm32单片机的智能家居系统设计1智能家居系统是智能化技术的一种应用，通过技术手段实现家居生活的自动化、便利化、智能化。
而基于STM32单片机的智能家居系统就是将STM32芯片引用到智能家居系统设计中，实现家居控制、数据采集、物联网通信与运算处理等多种功能，从而实现家居生活的智能化服务。
接下来我们将从设计原理、实现方法、功能模块、硬件环境等方面进行详细介绍。
一、设计原理智能家居系统的设计原理主要基于物联网和嵌入式技术，物联网采用各种射频技术（如WIFI、ZigBee等），使得系统中的各个设备可以互相交换信息，从而实现人机交互。
嵌入式技术使用微控制器作为核心，为系统提供数据采集、计算、控制等功能。
而STM32芯片作为一种高性能的32位微控制器，同时集成了低功耗模式、硬件除错、多种通信接口和丰富的外设接口等，可以实现智能家居系统的各种功能模块，如温湿度监测、烟雾报警、灯光控制、智能语音交互等。
二、实现方法智能家居系统具有复杂的硬件和软件部分，需要结合STM32单片机和其他的硬件组件和软件实现，如WIFI模块、传感器、执行器、通信协议等。
下面是一个基于STM32单片机的智能家居系统的实现方法：1.硬件设计：硬件设计主要包括各种传感器、执行器、单片机、通讯模块等硬件设备的选型、电路设计、PCB设计等。
传感器有温湿度传感器、烟雾传感器、人体红外传感器等，执行器有LED灯、电机、继电器等。
STM32单片机作为主控芯片，负责对其他硬件设备的控制和数据采集与处理。
通信模块使用WIFI模块或ZigBee模块，实现家居设备之间的互联互通。
2.软件设计：软件设计主要包括各个模块驱动程序的编写，主程序的编写等。
驱动程序包括各传感器、执行器和通信模块的驱动程序，主程序负责各模块之间的协调和控制，以及数据采集和传输。
主程序通过使用操作系统或者任务调度技术，实现系统中各个模块的协调运行。

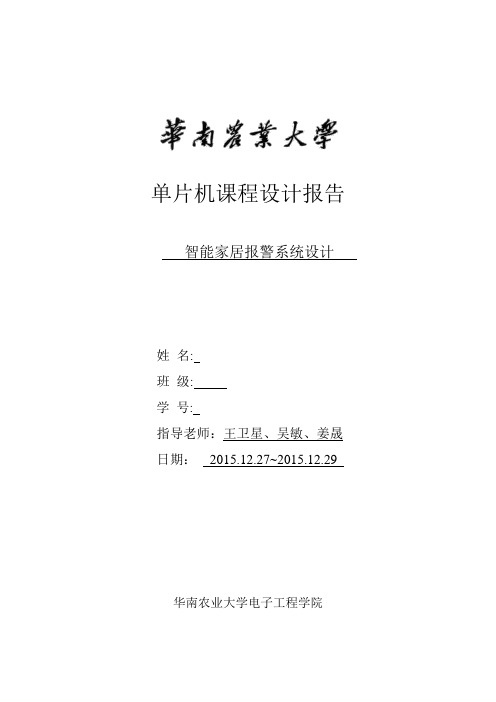

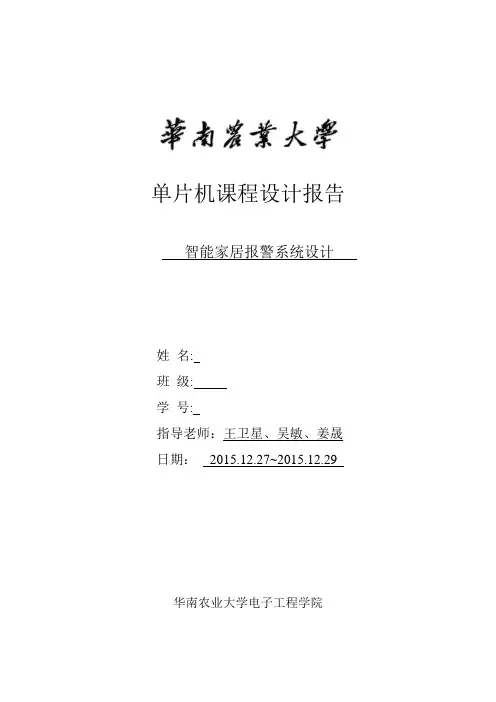

单片机课程设计报告智能家居报警系统设计姓名:班级:学号:指导老师：王卫星、吴敏、姜晟日期：2015.12.27~2015.12.29华南农业大学电子工程学院摘要二十一世纪是信息化的年代，在这样的大时代里，“智能”成为一种趋势。
无论日常用品，数码产品，抑或犯罪手法，都以一种“智能”的姿态闯入人类的生活当中。
而人类在享受“智能”带来的方便之时，也活在它所带来的各种隐患之中。
而智能犯罪带来的家居安全问题，也逐渐引起人们的高度关注。
为了解决此问题，本设计采用以单片机为控制核心，用LCD显示状态的密码锁模块为保护探测手段，并利用语音报警为阻吓方法，设计出应用范围较广，智能化水平较高的智能家居报警系统，对各种意欲破坏家居安全的行为给予本地震慑，并通过报警通知为及时制止犯罪提供足够时间。
关键词：智能；家居安全报警系统；单片机控制目录1 方案比较与选择............................................... (1)1.1设计方案比较 (1)1.2方案最终选择 (3)2 系统分析.......................... (3)3 电路设计与硬件分析.. (3)3.1电路设计 (4)3.2硬件分析.................................... (4)3.2.1 密码锁键盘输入模块...................... .. (5)3.2.2 AT24C02密码存储模块....................... .. (6)3.2.3 LCD显示模块................................. . (6)3.2.4报警模块............................................ .. (7)3.2.5下载模块.................................................... (7)3.2.6流水灯模块............................................. .. (8)4改进方案.................................................. (8)5课程设计心得.............................................. (8)Abstract.................................................... .. (10)参考文献附件1任务分配表及元件清单附件2 程序代码1.1 设计方案比较方案一1单片机控制电路STC89C52是一种低功耗、高性能CMOS8位微控制器，具有 8K 在系统可编程Flash 存储器。
基于STM32单片机的智能家居系统设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日摘要目前市场上针对普通家庭的智能防盗、防火等产品很多，但基于远程报警系统的智能家居产品价格不菲。
本次设计的基于STM32的智能家居报警系统实用性非常强，设计成本低廉，非常适合普通家庭使用,而且随时可以升级。
基于单片机系统的智能家居设计与实现随着科技的不断进步和创新，我们的生活也越来越智能化。
智能家居系统便是技术创新的产物之一，它可以将多个智能设备相互联接，通过控制中心对家居设备进行智能化管理和控制，从而实现更舒适、更安全、更便捷的生活方式。
而基于单片机系统的智能家居设计与实现，则是一种更低成本、更稳定可靠的方案。
一、智能家居系统的优点智能家居系统相较于传统家居系统，具有以下几个优点：1、智能化管理：通过智能化的管理功能，可以对家居设备进行远程操控，实现自动化管理，减轻人力资源的负担。
2、日常安全：通过监控功能，可以随时检测家中的安全情况，保障家人的安全。
3、舒适便捷：智能家居系统可以通过传感器进行环境监测，自动调整室内空气质量，温度和湿度，提高居住的舒适度。
4、绿色环保：智能家居系统可根据家庭成员的使用习惯，自动进行节能控制，提高能源利用效率，减少不必要的资源浪费。
二、基于单片机系统的智能家居实现方案基于单片机的智能家居系统相比其他方案，有更低的成本和更高的稳定性，具有推广和应用的潜力。
1、硬件平台所谓单片机，指的是一个集成电路芯片，它是制造电器产品，嵌入式系统开发的重要元器件之一。
智能家居系统中采用的单片机，通常是ARM、AVR、DSP等类型的芯片。
采用单片机不能因为其体积较小，同时在功能上进行更多细节的研究，可以充分发挥电子组件原理的优势，最大程度地减少硬件成本，同时具有更好的稳定性和扩展性。
2、软件平台智能家居系统的软件设计中，主要采用C语言编程实现。
通过对家电及控制器进行硬件调试与软件开发，可以实现远程控制、翻译、智能监测、演示等多项功能。
同时，考虑到用户体验，在软件设计中需要具有图形化界面、快速响应等特点。
三、基于单片机系统的智能家居控制基于单片机系统的智能家居主要由智能家居设备、传感器和单片机等部分组成。
其中，智能家居设备包括照明、窗帘、音乐、电视、冰箱、空调等电器设备。
传感器可以部署于房屋中的各个角落，用于监测温度，湿度，光线等环境参数，从而实现自动化的控制管理。
设计报告基于STM32单片机的智能家居系统设计姓名：班级：学号：指导老师：yyyyyyyyy日期：2013.05.27～2013.06.07华南农业大学工程学院摘要目前市场上针对普通家庭的智能防盗、防火等产品很多，但基于远程报警系统的智能家居产品价格不菲。
本次设计的基于STM32的智能家居报警系统实用性非常强，设计成本低廉，非常适合普通家庭使用,而且随时可以升级。
本产品采用的是以意法半导体公司生产的单片机STM32F103RBT6作为主控芯片，AT24C02作为静态存储芯片，4*4 薄膜键盘和红外热式感应作为探测器，GSM和扬声器的家庭报警模块。
随着信息技术的发展，实现家居的信息化、网络化，是当前智能家居系统发展的新趋势。
本设计将通信技术与防盗系统紧密结合，为一款便敏小巧，低成本，适合普通室内报警的智能报警系统。
本系统通过传感器获取室内人员信息，并将信号发送到单片机微处理器。
系统收到报警信息后通过辨认密码的方式确定目标身份，并通过蜂鸣器报警的方式警示入侵者。
另外，系统配备具手机通信功能的GSM模块，能将室内安全状况第一时间发送至用户手机终端。
不仅大大提高系统安全性及智能性，也方便用户的使用。
经测试，本系统稳定可靠，同时具有友好的人机界面，为用户提供安全服务的同时，实现系统智能化管理。
关键字：智能报警存储器传感器 GSM目录1 方案比较与选择 (1)1.1 方案一：采用数字电路控制 (1)1.2 方案二：采用双音多频电路与语音电路相结合的控制方案 (1)1.3 方案三：采用以STM32单片机为核心的控制方案 (2)2 主要元器件介绍 (3)2.1 主芯片—STM32 (3)2.2 显示屏--OLCD12864 (4)2.3 外部存储芯片--AT24C02 (5)3 模块分析 (7)3.1 STM32控制模块 (7)3.2 密码锁键盘输入及存储模块 (7)3.3人体热释感应模块 (7)3.4显示模块 (7)3.5报警模块 (7)4 硬件组成部分 (8)4.1 硬件组成部分 (8)4.2 仿真分析 (11)5 电路板的制作，焊接，调试 (13)5.1电路板制作 (13)5.2电路板焊接 (14)5.3电路板调试 (14)6 讨论及进一步研究和建议 (15)7 课程设计心得 (16)附录 (17)参考文献 (34)1、方案的比较与选择1.1 方案一：由数字电路搭建的智能家居安全系统，用以双JK触发器构成的数字逻辑电路作为密码控制系统的核心控制，共设了9个数字输入键，还有确认键和取消键等。

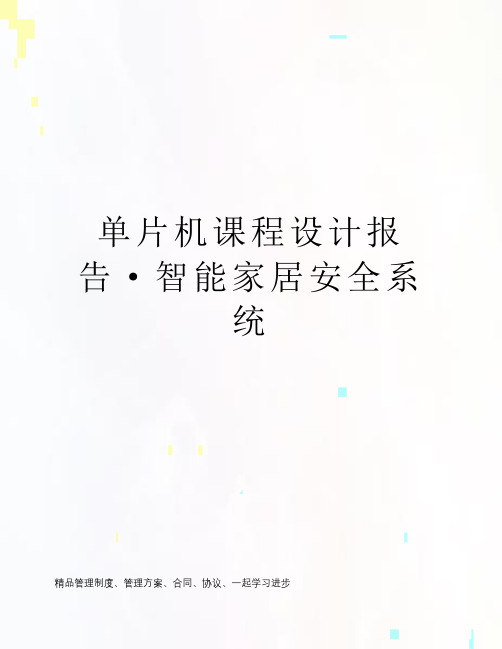

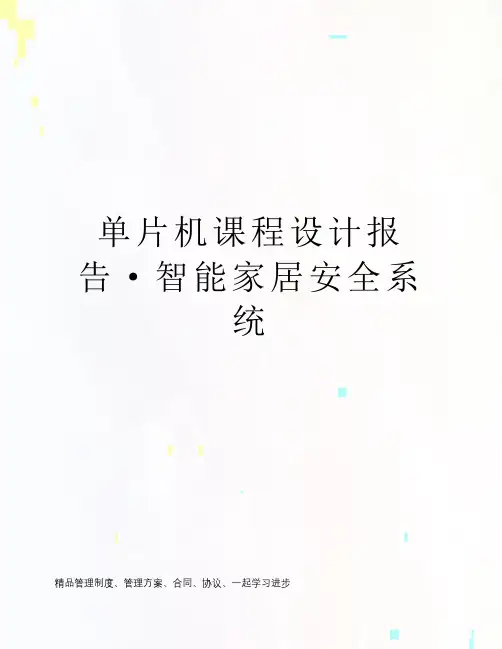

单片机课程设计报告·智能家居安全系统精品管理制度、管理方案、合同、协议、一起学习进步单片机课程设计报告智能家居防盗系统姓名：石颖孙日晟唐春龙班级： 09电信1学号： 200930580122/23/24 指导老师：姜晟邓小玲日期： 2012.05.25～2012.06.08 华南农业大学工程学院目录No table of contents entries found.1、摘要21世纪是一个信息化的社会，它与人们的生活的关系也日益紧密。
信息化的社会不仅改变了人们的生活方式，也对传统住宅提出了挑战。
人们对家居的要求早已不只是物理空间，更为追求的是一个安全，方便，舒适的居家环境。
本设计为密码锁智能家居防盗系统，采用Atmel的8位单片机AT89S52为主控芯片，报警源是恶意输入错误密码三次。
硬件部分包括单片机主控制系统、密码门禁模块、数据存储模块、报警模块、程序下载模块。
主控制系统中采用Atmel的8位单片机AT89S52，该单片机性能优良，能满足一般的普通应用；密码门禁及报警系统部分采用了4×4矩阵键盘输入以及采用EEPROM芯片AT24C02作为掉电后可以存储密码，从而保证了系统的安全性与实用性；程序下载模块则是利用串口线下载。
本设计的特点是技术成熟，性能稳定，操作简单，界面清晰，而且报警精度好，安全指数高，符合智能家居安防的设计目的。
关键词：AT89S52单片机密码门禁2、方案的比较与选择2.1 方案1：数字电路控制家具安全系统用以双JK触发器构成的数字逻辑电路作为密码控制系统的核心控制，共设了9个数字输入键，还有确认键和取消键等。
如果用户输入密码错误，则电路将报警；若电路连续报警三次，即密码输入错误3次，电路将锁定键盘并长时间报警。
这样可以防止他人潜入进入家居住宅。
2.2 方案2：AT89S52为核心控制家居安全系统单片机AT89S52密码输入蜂鸣报警（包括指示复位电路显示电路程序下载单片机编程设计灵活，借助丰富的IO端口和控制的准确性，除了能实现基本的密码锁功能，还能添加密码修改存储、蜂鸣、闪烁提示等各种各样的附加功能。
基于单片机的智能家居控制系统设计一、本文概述随着科技的不断发展，智能家居系统正逐渐成为人们关注的热点。
本文将探讨基于单片机的智能家居控制系统设计。
智能家居系统是一种集成了家庭自动化与绿色节能等功能的智能化系统，旨在为人们提供更加便捷、舒适和高效的生活方式。
该系统主要由控制器、网络连接设备、传感器和执行器组成。
单片机作为控制器的核心，通过连接网络和传感器，实现对各种数据的收集和处理，并根据数据执行相应的操作。
本文将详细介绍智能家居系统的组成、单片机在其中的应用，以及基于单片机的智能家居系统设计原理和实现方法。
通过本文的研究，旨在为智能家居系统的设计和开发提供有益的参考和指导。
二、单片机基础知识单片机是一种集成电路芯片，它包含了微处理器、存储器、输入输出接口等功能模块。
在智能家居控制系统中，单片机扮演着至关重要的角色，负责实现各种控制与管理任务。
硬件结构及串并行扩展：单片机的硬件结构包括中央处理器（CPU）、随机存取存储器（RAM）、只读存储器（ROM）、定时器计数器、串行通信接口等。
通过串并行扩展，单片机可以连接更多的外部设备，如传感器、执行器等。
指令系统和汇编语言程序设计：单片机有自己的指令系统，可以通过编写汇编语言程序来控制其运行。
掌握单片机的指令系统和汇编语言编程是设计智能家居控制系统的基础。
单片机的发展和应用：随着技术的进步，单片机的性能和功能不断提升，应用领域也越来越广泛。
在智能家居领域，单片机被用于实现安全监控、智能照明、温湿度控制、能源管理等功能。
通过学习单片机基础知识，可以为设计基于单片机的智能家居控制系统打下坚实的基础。
三、智能家居系统需求分析需要对智能家居系统的目标用户群体进行分析，了解他们的生活习惯、偏好和需求。
例如，用户可能需要远程控制家中的电器设备，或者希望系统能够根据他们的生活习惯自动调整家庭环境（如温度、湿度、照明等）。
基于用户需求，进一步明确智能家居系统应具备的功能。

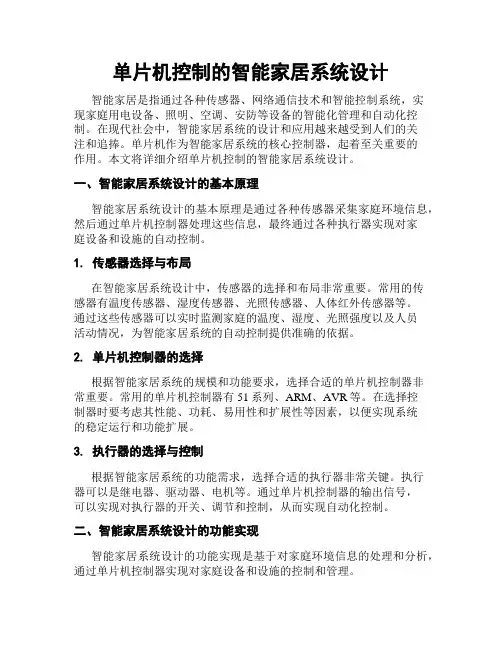

单片机控制的智能家居系统设计智能家居是指通过各种传感器、网络通信技术和智能控制系统，实现家庭用电设备、照明、空调、安防等设备的智能化管理和自动化控制。
在现代社会中，智能家居系统的设计和应用越来越受到人们的关注和追捧。
单片机作为智能家居系统的核心控制器，起着至关重要的作用。
本文将详细介绍单片机控制的智能家居系统设计。
一、智能家居系统设计的基本原理智能家居系统设计的基本原理是通过各种传感器采集家庭环境信息，然后通过单片机控制器处理这些信息，最终通过各种执行器实现对家庭设备和设施的自动控制。
1. 传感器选择与布局在智能家居系统设计中，传感器的选择和布局非常重要。
常用的传感器有温度传感器、湿度传感器、光照传感器、人体红外传感器等。
通过这些传感器可以实时监测家庭的温度、湿度、光照强度以及人员活动情况，为智能家居系统的自动控制提供准确的依据。
2. 单片机控制器的选择根据智能家居系统的规模和功能要求，选择合适的单片机控制器非常重要。
常用的单片机控制器有51系列、ARM、AVR等。
在选择控制器时要考虑其性能、功耗、易用性和扩展性等因素，以便实现系统的稳定运行和功能扩展。
3. 执行器的选择与控制根据智能家居系统的功能需求，选择合适的执行器非常关键。
执行器可以是继电器、驱动器、电机等。
通过单片机控制器的输出信号，可以实现对执行器的开关、调节和控制，从而实现自动化控制。
二、智能家居系统设计的功能实现智能家居系统设计的功能实现是基于对家庭环境信息的处理和分析，通过单片机控制器实现对家庭设备和设施的控制和管理。
1. 温度控制功能通过温度传感器采集环境温度数据，单片机控制器根据预设的温度范围进行判断和控制。
当环境温度超出预设范围时，单片机控制器可以自动开启或关闭空调，以达到调节室内温度的目的。
2. 照明控制功能通过光照传感器监测环境光照强度，单片机控制器可以根据外部光照情况自动控制灯光的开关和亮度。
在黑暗环境下，系统可以自动开启照明设备，并调节亮度以适应不同的使用需求。
基于单片机毕业设计标题：基于单片机的智能家居控制系统设计与实现摘要：本毕业设计以基于单片机的智能家居控制系统为研究对象，设计并实现了一个具有智能化控制功能的家居系统。
系统通过单片机实时监测和控制各种家居设备，使用户能够通过手机或其他终端远程控制家居设备，提高居住环境的舒适性和安全性。
关键词：智能家居控制系统、单片机、远程控制、家居设备1. 引言智能家居控制系统是近年来快速发展的领域之一，其通过应用先进的技术手段，实现对家庭环境的智能化管理和控制。
本文旨在设计并实现一套基于单片机的智能家居控制系统，以提高日常生活的便利性和舒适性。
2. 系统设计2.1 系统硬件设计通过选用适当的单片机和相关传感器，设计了一个具有较高性能和稳定性的硬件平台。
单片机负责接收各种传感器信号并进行数据处理，同时控制和管理家居设备的运行状态。
2.2 系统软件设计设计并编写了一套完善的系统软件，实现了家庭环境数据的采集、处理和控制。
用户可以通过简单的操作界面，实现对家居设备的远程控制和管理。
3. 功能实现3.1 温度与湿度控制系统能够实时监测室内温度与湿度，并根据用户设定的参数自动控制空调和加湿器，以提供舒适的室内环境。
3.2 照明控制系统能够远程控制房间的照明设备，用户可以通过手机APP或其他终端随时打开、关闭或调节照明设备的亮度。
3.3 安全监测系统通过安装门窗传感器和烟雾传感器实现对家庭安全的实时监测，一旦检测到异常情况，系统会自动发出警报并发送通知给用户手机。
4. 实验结果与验证通过实验验证，本设计的系统能够稳定运行，实现了温度与湿度控制、照明控制和安全监测等功能。
用户可以通过手机随时随地对家庭环境进行监测和控制。
5. 结论本设计实现了基于单片机的智能家居控制系统，该系统具备了温度与湿度控制、照明控制和安全监测等功能，能够提高家居的舒适性和安全性。
未来可以进一步完善系统的功能，使其更加智能化和便利化。
基于单片机的智能家居安防系统一、引言随着科技的不断发展，智能家居系统在我们的生活中扮演着越来越重要的角色。
在智能家居系统中，智能家居安防系统是至关重要的一部分。
本文将介绍一个基于单片机的智能家居安防系统的设计和实现。
二、系统概述智能家居安防系统是一个通过传感器和控制装置来监测和保护家庭安全的系统。
它可以实时监测家庭的入侵、火灾、煤气泄漏等安全问题，并在发现异常情况时及时采取相应的措施来降低风险。
该系统的设计包括以下几个关键组成部分：智能家居安防系统需要使用各种传感器来监测不同类型的安全问题。
常见的传感器包括门窗传感器、人体红外传感器、烟雾传感器、煤气传感器等。
这些传感器通过监控家庭环境中的变化来检测潜在的安全风险。
2. 控制器控制器是智能家居安防系统的核心部分，它负责接收传感器的信号并进行处理。
基于单片机的控制器可以实现信号的采集、处理和控制输出。
控制器还可以通过无线通信技术与用户终端设备进行通信，以实现远程监控和控制。
智能家居安防系统需要通过警报装置提醒用户发生的安全事件。
常见的警报装置包括声音警报器和闪光灯。
当系统检测到异常情况时，警报装置会发出警报并吸引用户的注意。
三、系统实现1. 硬件设计基于单片机的智能家居安防系统的硬件设计需要考虑以下几个方面：•选择合适的单片机：根据系统的需求选择合适的单片机芯片，如AVR、ARM等。
•传感器选择与接口设计：根据系统的需求选择合适的传感器，并设计适配其接口和电路。
•控制器设计：设计单片机的控制逻辑和算法，实现传感器信号的采集、处理和控制输出。
•警报装置设计：选择合适的警报装置，并设计相应的电路和接口。
2. 软件设计基于单片机的智能家居安防系统的软件设计需要考虑以下几个方面：•采集和处理传感器信号：编写相应的代码实现传感器信号的采集和处理。
•控制输出设备：编写代码实现对输出设备的控制，如控制警报装置的开关。
•远程通信功能：利用无线通信技术实现系统与用户终端设备的远程通信，以实现远程监控和控制。
单片机课程设计报告智能家居防盗系统姓名：石颖孙日晟唐春龙班级： 09电信1 学号： 200930580122/23/24 指导老师：姜晟邓小玲日期： 2012.05.25～2012.06.08 华南农业大学工程学院目录1 摘要 (3)2方案比较与选择 (4)2.1 方案一：采用数字电路控制 (4)2.2 方案二：采用以单片机为核心的控制方案 (4)3主要系统元器件介绍 (5)3.1 主控芯片AT89C52 (5)3.1.1 AT89C52性能简介 (5)3.1.2 AT89C52引脚简介说明 (6)3.2 LCD1602显示器 (6)3.2.1 接口信号说明 (6)3.2.2 主要技术参数 (7)3.3 AT24C02串行EEPROM (7)4 系统电路硬件介绍 (8)4.1 电路介绍 (8)4.1.1电源输入部分 (8)4.1.2复位部分 (8)4.1.3键盘输入部分 (9)4.1.4显示部分 (9)4.1.5LED发光二极管部分 (9)4.1.6蜂鸣报警部分 (9)4.1.7EEPROM密码存储部分 (9)4.1.8程序下载电路 (10)4.2 电路流程图 (10)5 电路仿真分析 (12)5.1初始化后的界面情况 (12)5.2密码错误情况 (12)5.3密码正确情况 (12)5.4密码修改情况 (13)6 电路板制作、焊接、调试 (14)6.1电路板制作 (14)6.2电路板焊接 (14)6.3电路板调试 (14)7 课程设计心得 (16)1、摘要21世纪是一个信息化的社会，它与人们的生活的关系也日益紧密。
信息化的社会不仅改变了人们的生活方式，也对传统住宅提出了挑战。
人们对家居的要求早已不只是物理空间，更为追求的是一个安全，方便，舒适的居家环境。
本设计为密码锁智能家居防盗系统，采用Atmel的8位单片机AT89S52为主控芯片，报警源是恶意输入错误密码三次。
硬件部分包括单片机主控制系统、密码门禁模块、数据存储模块、报警模块、程序下载模块。
主控制系统中采用Atmel的8位单片机AT89S52，该单片机性能优良，能满足一般的普通应用；密码门禁及报警系统部分采用了4×4矩阵键盘输入以及采用EEPROM芯片AT24C02作为掉电后可以存储密码，从而保证了系统的安全性与实用性；程序下载模块则是利用串口线下载。
本设计的特点是技术成熟，性能稳定，操作简单，界面清晰，而且报警精度好，安全指数高，符合智能家居安防的设计目的。
关键词：AT89S52单片机密码门禁2、方案的比较与选择2.1 方案1：数字电路控制家具安全系统用以双JK 触发器构成的数字逻辑电路作为密码控制系统的核心控制，共设了9个数字输入键，还有确认键和取消键等。
如果用户输入密码错误，则电路将报警；若电路连续报警三次，即密码输入错误3次，电路将锁定键盘并长时间报警。
这样可以防止他人潜入进入家居住宅。
2.2 方案2：AT89S52为核心控制家居安全系统单片机编程设计灵活，借助丰富的IO 端口和控制的准确性，除了能实现基本的密码锁功能，还能添加密码修改存储、蜂鸣、闪烁提示等各种各样的附加功能。
单片机外接输入密码键盘，还有1602液晶用于显示作用。
用户需要开门时，先按键盘开锁键之后按键盘的数字键0－9输入密码。
密码输完后按下确认键。
如果密码输入正确则开锁，不正确则报警提示并重新输入密码。
三次错误时自动蜂鸣报警。
除此之外，还可进行修改密码操作。
为了确认安全单片机 AT89S52密码输入蜂鸣报警（包括指示灯）复位电路显示电路程序下载模块方案甲设计简单且操作容易，但没有可发展空间，而且后期修改几乎是不可能的；方案乙有极大的扩展余裕，设计灵活，可以自由嵌入各模块，同时可以通过修改程序来改变功能。
综上，选择方案乙。
3、主要系统元器件介绍3.1主控芯片AT89S52AT89S52是一个低功耗，高性能CMOS 8位单片机，具有8K 在系统可编程Flash 存储器。
使用Atmel 公司高密度非易失性存储器技术制造，与工业80C51 产品指令和引脚完全兼容。
片上Flash允许程序存储器在系统可编程，亦适于常规编程器。
在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得AT89S52在众多嵌入式控制应用系统中得到广泛应用。
3.1.1 AT89S52性能简介图3-1 AT89S52芯片引脚图（DIP封装）AT89S52具有以下标准功能： 8k字节Flash，256字节RAM， 32 位I/O 口线，看门狗定时器，2 个数据指针，三个16 位定时器/计数器，一个6向量2级中断结构，全双工串行口，片内晶振及时钟电路。
另外，AT89S52 可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。
空闲模式下，CPU 停止工作，允许RAM、定时器/计数器、串口、中断继续工作。
掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。
其主要功能特性：①兼容MCS-51指令系统②1000次擦写周期③32个可编程I/O口④8K字节在系统可编程Flash存储器⑤3个16位可编程定时/计数器⑥时钟频率0-33MHz⑦六个中断源⑧看门狗定时器⑨低功耗空闲和掉电模式⑩掉电标识符⑾全双工UART串行通道⑿3级加密程序存储器⒀双数据指针⒁掉电后中断可唤醒3.1.2 AT89S52引脚简介说明VCC：电源电压GND：地P0 口：P0口是一个8位漏极开路的双向I/O口。
P1 口、P2 口和P3 口：都是具有内部上拉电阻的8 位双向I/O 口，它们的输出缓冲器能驱动4 个 TTL 逻辑电平。
RST：复位输入。
当振荡器工作时，RST引脚出现两个机器周期以上高电平将是单片机复位。
ALE/PROG：当访问外部程序存储器或数据存储器时，ALE（地址锁存允许）输出脉冲用于锁存地址的低8位字节。
PSEN：程序储存允许（PSEN）输出是外部程序存储器的读选通信号，当AT89S52由外部程序存储器取指令（或数据）时，每个机器周期两次PSEN有效，即输出两个脉冲，在此期间，当访问外部数据存储器，将跳过两次PSEN信号。
EA/VPP：外部访问允许，欲使CPU仅访问外部程序存储器（地址为0000H-FFFFH），EA端必须保持低电平（接地）。
XTAL1：振荡器反相放大器及内部时钟发生器的输入端。
XTAL2：振荡器反相放大器的输出端。
3.2 LCD1602显示器1602型LCD显示模块具有体积小，功耗低，显示内容丰富等特点。
1602型LCD可以显示2行16个字符，有8位数据总线D0-D7和RS，R/W，EN三个控制端口，工作电压为5V。
3.2.1 接口信号说明表3-1、1602型LCD的接口信号说明编号符号引脚说明编号符号引脚说明1 VSS 电源地9 D2 Data I/O2 VDD 电源正极10 D3 Data I/O3 V0 液晶显示偏压信号11 D4 Data I/O4 RS 数据/命令选择端（H/L）12 D5 Data I/O5 R/W 读写选择端（H/L）13 D6 Data I/O6 E 使能信号14 D7 Data I/O7 D0 Data I/O 15 BLA 背光源正极8 D1 Data I/O 16 BLK 背光源负极3.2.2 主要技术参数表3-2为 1602型LCD的主要技术参数显示容量芯片工作电压工作电流模块最佳工作电压字符尺寸16X2个字符 4.5～5.5V 2.0mA（5.0V） 5.0V 2.95X4.35(WXH)mm读状态：输入：RS=L，RW=L，E=H 输出：D0-D7=状态字读数据：输入：RS=H，RW=H，E=H 输出：无写指令：输入：RS=L，RW=L，D0-D7=指令码，E=高脉冲输出：D0-D7=数据写数据：输入：RS=H，RW=L，D0-D7=数据，E=高脉冲输出：无3.3 AT24C02串行EEPROMEEPROM (Electrically Erasable Programmable Read-Only Memory)，电可擦可编程只读存储器--一种掉电后数据不丢失的存储芯片。
EEPROM 可以在电脑上或专用设备上擦除已有信息，重新编程。
一般用在即插即用。
它是可用户更改的只读存储器（ROM），其可通过高于普通电压的作用来擦除和重编程（重写）。
不像EPROM芯片，EEPROM不需从计算机中取出即可修改。
AT24CXX是美国ATMEL公司的低功耗CMOS串行EEPROM，典型的型号有AT24C01A/02/04/08/16等5种，它们的存储容量分别是1024/2048/4096/8192/16384位；也就是128/256/512/1024/2048字节；使用电压级别有5V，2.7V,2.5V,1.8V。
AT24C02是一个CMOS标准的EEPROM存储器，是AT24CXX系列（AT24C01/02/04/08/16）成员之一，这些EEPROM存储器的特点是功耗小、成本低、电源范围宽，静态电源电流约30uA～110uA，具有标准的I2C总线接口，是应用广泛的小容量存储器之一。
图3-2 AT24C02芯片引脚逻辑上图是AT24C02的引脚图，这个芯片是一个8脚芯片，内部存储器有256字节。
引脚功能介绍如下：A0（引脚1）：器件地址的A0位，是器件地址的最低位，器件地址排列是A6 A5 A4 A3 A2 A1 A0 R/W。
A1（引脚2）：器件地址的A1位。
A2（引脚3）：器件地址的A2位。
GND（引脚4）：地线。
SDA（引脚5）：数据总线引脚。
SCL（引脚6）：时钟总线引脚。
TEST（引脚7）：测试引脚，Vcc （引脚8）：电源线引脚。
4、电路硬件介绍4.1 电路介绍本设计主要由单片机、矩阵键盘、液晶显示器和密码存储等部分组成。
其中矩阵键盘用于输入数字密码和修改密码等功能的实现。
由用户通过连接单片机的矩阵键盘输入密码，后经过单片机对用户输入的密码与自己保存的密码进行对比，从而判断密码是否正确，若错误就报警。
超过3次就长报警。
4.1.1电源输入部分密码锁主要控制部分电源需要用5V 直流电源供电，其电路如图4-3所示。
里面与一个常闭常开的电路开关连接。
4.1.2 复位部分单片机复位是使CPU 和系统中的其他功能部件都处在一个确定的初始状态，并从这个状态开始工作。
单片机在启动时复位，可以使CPU 及系统各部件处于确定的初始状态，并从初态开始工作。
89系列单片机的复位信号是从RST 引脚输入到芯片内的施密特触发器中的。
当系统处于正常工作状态时，且振荡器稳定后，如果RST 引脚上有一个高电平并维持2个机器周期(24个振荡周期)以上，则CPU 就可以响应并将系统复位。
