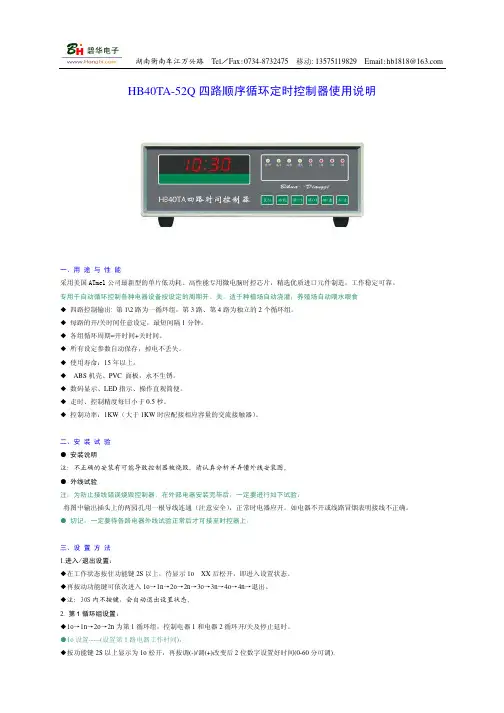

时序控制器使用说明
步骤一
按住 键，保持3秒钟，Promt 窗口显示AB,Parameter 窗口显示A 或B 。
步骤二
按 键，Promt 窗口显示T1,Parameter 窗口显示2.0（延
时时间，通过上
、下 键自行设定）。
步骤三
按 键，Promt 窗口显示T2，Parameter 窗口显示2.0（射胶时间，通过上
、下
键自行设定）。
步骤四
按 键，Promt 窗口显示T3，Parameter 窗口显示0.00（不需要设定）。
步骤五
按 键，Promt 窗口显示T4，Parameter 窗口显示0.00（不需要设定）。
说明：
A 模式，表示同步，跟注射机设定的注射时间一致。
B 模式，表示不同步，跟注射机设定的时间不一致，自行设定。
Pmtr Pmtr Pmtr Pmtr Pmtr
面板
Promt
Parameter
Close
open
Pmtr
开关
一、技术参数 工作压力：220V～50Hz 工作环境：-10°～40℃空载功率：4W 温度显示：00℃～99℃测温精度：±2℃ 水位显示：25 50 80 100 漏电动作电流：10mA0.1s 控制增压泵功率：500W 控制电热带功率：500W 控制电加热功率：1500W（可定制3000（）w）电磁阀：12V- 工作水压0.02～0.8Mpa （可选装低压阀，工作水压0.01～0.4Mpa） 外形尺寸：1.86×116×42（mm） 二、使用方法 安装完毕，接通电源，控制器开始自检，所有图文符号全亮，并发出蜂鸣提示音，自检结束后显示热水器水箱的水温与水位，如水位低于25，水温≤95℃，自动上水至设置水位。控制器按照出厂设定的参数自动运行。控制器五种模式：智能模式、定时模式、恒温模式、恒水位模式、温控模式。 1、智能模式（出厂设置模式） 4：00启动上水至50水位，5：0C启动加热至50℃，保证早晨起床后的洗漱用水：9：00上水至1 00水位，16：00启动加热至60℃，保证晚上有60℃的水供用户使用；若15：00低于80水位，则再补水至80水位。 2、定时模式 若智能模式不能满足您的需求，持续按“上水”键3秒钟启动定时上水模式，持续按“加热”键3秒钟启动定时加热模式，只能模式关闭。 定时模式出厂参数如下： 第一次定时上水时间为“09：00”，第二次、第三次定时上水时间设置为“一一”。三次上水
设置水位均为“100水位”。“一一”代表该功能未启动（下同）。 第一次定时加热启动时间为16：00，第二次、第三次定时加热启动时间设置为“一一”。 三次定时加热终止温度均为“60℃”。 如果定时模式出厂参数不能满足您的需求，您可以根据您的需求一次作如下设置，设置期间如10秒钟没有按键动作则自动退出，所修改的容自动保存。 2-1定时上水时间和水位设置 持续按“上水”键3秒钟，“定时上水”亮，此时智能模式关闭，蜂鸣提示一声。 2.1.1第一次定时上水时间和水位设置：屏幕显示“定时上水、F1”亮，“09”闪烁（09：F1表示第一次定时上水时间为9：00）。然后按V键在00：00-23：00、一一围设置第一次定时上水时间。继续按“SET”键，此时“定时上水、XX：F1”亮，“水位”闪烁，按V键在50-100围设置第一次定时上水停水水位。 2.1.2第二次定时上水时间和水位设置：继续按SET键，此时“定时上水、F2”亮，“一一”闪烁。然后按SET键，此时定时上水、xx：F2亮，水位闪烁，按V键在50-100围设置第二次定时上水停水水位。 2.1.3第三次定时上水时间和水位设置：继续按SET键，此时“定时上水、F2”亮，“一一”闪烁。然后按SET键，此时定时上水、xx：F2亮，水位闪烁，按V键在50-100围设置第三次定时上水停水水位。 2.2定时加热启动时间和加热终止温度设置 持续按“加热”键3秒，“定时加热”亮，此时智能模式关闭，蜂鸣提示一声。 2.2.1第一次定时加热启动时间和加热终止温度设置：屏幕显示定时加热、F1亮，1.6闪烁（16：F1表示第一次定时加热时间为16：00）.然后按V键在00：00-23：00、一一围设置第一次定时加热时间。继续按SET键，此时定时加热、XX：F1亮。60℃闪烁，按V键在40℃-60℃围
一、引言 该系列门禁控制器是我司釆用先进的设计理念，精心打造的一款通讯接口丰富、操作简单实用、布局完美、EMC抗扰度指标高的高稳定门禁控制器。该产品具有兼容10/100M TCP/IP、RS485、RS422三种通讯接口，可以内置ID和IC标准读卡器，三级防雷保护、结合非接触感应智能卡（支持指纹阅读器）独特的安全性、红外、门磁碰等组成智能安全的“出入”控制系统，并具有网络联接的保安、监控功能，广泛应用于无人值守基站、银行金库、智能大厦、智能小区等安全通道门禁控制场合。 产品型号定义如下表： 二、产品性能参数 产品尺寸：150MM（长）X 100MM（宽）X 28MM（高）±5％ 产品净重： 284.3g±5％ 颜色：乳白色 额定工作电压：12VDC 输入电压范围：10VDC－27VDC 工作电流：最大工作电流小于300mA ； 最小供应电流：500mA／DC12V输入时 支持卡类型： CHD802BT/BT-E 支持各种封装的EM卡；CHD802MT/MT-E 支持各种封装的Mifare 1卡; RF工作频率：CHD802BT/BT-E 125KHZ±5%；CHD802MT/MT-E 13.56MHZ±5％； 刷卡距离：CHD802BT/BT-E 50-100 毫米；CHD802MT/MT-E 30-60 毫米； 工作环境：0～50℃、20～90％（无结露·结冰） 存储环境：-20～60℃、20～90％（无结露·结冰） 抗扰度指标：静电放电(ESD)：接触放电±6KV 空气放电±8kV 电快速瞬变脉冲群（EFT/B）：供电电源端口电压峰值±2kV I/O信号、数据端口电压峰值±1kV 脉冲的重复率5kHz 浪涌(冲击) (SURGE) ：电源端口线－线±4Kv 线－地±4kV 工作状态：待机状态亮绿灯，合法卡常亮绿灯，非法卡常亮红灯
摘要：空压机控制器采用施耐德TWD系列PLC和LCD文本显示器，根据空压机厂的技术要求编程设计。本文说明和界定了界面部分的软件功能使用 1、目的： 本对控制系统软件具备的功能进行描述，以指导空压机控制器的使用。 2、功能需求描述： 按键功能的设置 2.1.1 按键设置 菜单浏览按键：UP，DOWN，ESC/ENTER等共八只 功能按键：DEL、MOD等共二只，由屏幕的提示信息指定，每个按键可具有不同的 运行控制按键：RUN，STOP 2.1.2按键功能定义： 按键图示按键名称功能 向上翻页键向上翻页，参数编辑状态可向 左移动光标 向下翻页键向下翻页，参数编辑状态可向 右移动光标 左移位根据屏幕的提示，进入所选 菜，主页面下为机器启动按钮 右移位根据屏幕的提示，进入所选 菜，主页面下为机器停止按钮 退出键在任何页面下可推出到主菜 单页面 确认键在修改好后按键确认并存储 数据 清除键在编辑状态下可清除数据 数据键编辑数据时先按此键
2.1.3显示信息结构 控制器外观布局如下图： 屏幕中右侧箭头指示为屏幕按键此时的功能定义；右侧的三角形符号则指示屏幕右侧对应光标键的功能定义。进入该画面的条件： 2.3.1控制器界面主要任务是显示空压机的运行状态和相关工作参数，该画面称为“主画面”，正常运行和正常停机状态的显示信息如下： 1)设备上电完成后直接进入该画面； 2)在屏幕上按ESC键操作后进入主菜单； 3)在其他显示画面，若30秒钟无按键操作，自动转入该画面。 2.3.2 参数编辑与查询 控制器界面将需要显示的信息分类，采用三级菜单结构方式编排，用户可根据菜单项名称找到需要的菜单项进行操作，容易学习掌握，无需特别记忆。主菜单项完全条目如下图 屏幕每次只能显示其中连续的两行信息，通过UPKEY和DOWNKEY上下滑动窗口，屏幕右侧的箭头指示允许的按键操作。该画面也称为“一级菜单”。 按下键后，显示如下，
1．系统概述： 1．1 系统简介： （1）．JB-3208智能型模拟量火灾报警控制器（联动型）是我厂最近开发的新产品，具有系统容量大，性能优化，美观大方，整机稳定性好等特点。用指示灯显示屏的形式，来统一显示控制器的各种系统工作状态。 （2）．系统容量大，单机最大容量为18144点，可满足建筑面积在50万平方米左右工程对火灾自动报警控制系统的需要。若有一个规模庞大的建筑群体，可用CAN总线把30台JB-3208智能型模拟量火灾报警控制器（联动型）联网起来管理。最大容量可达540000点，保护面积可达1500万平方米。每台单机最多可带160个多线模块和252台系统型火灾显示盘。 （3）．智能型模拟量探测器使用微功耗MCU处理器，能自行处理模拟量传感器的数据并通过模数转换传输给火灾报警控制器，进行数据分析。控制器应用算法可对模拟量探测器的本底进行自动补偿，用软件方式对模拟量探测器的灵敏度进行调节，从而使得模拟量探测器能够适应使用环境对其灵敏度的要求。并可显示智能型模拟量探测器的运行数据和变化曲线，使用户更好地了解全系统的运行状态。（4）．控制器采用480?234点阵式彩色液晶显示屏做文字图形显示，操作方便，直观清晰。 （5）．JB-3208型控制器新产品是用全新的硬件和软件，以及内部结构、箱体外形和各种配件等诸多方面都进行重新设计，已于2009年6月取得了中国国家强制性产品认证证书（即“3C”认证书）。本产品在国内具有技术领先的水平，适合在高级别场合使用。 （6）．本产品执行国家标准为GB4717-2005和GB16806-2006。
1．2 技术指标： （1）．供电方式：交流电源（主电）AC220V（?10% ? ?15%）50?1Hz。 直流电源（备电）DC24V 24Ah。 （2）．功率：监控功率 ? 80W ，最大功率 ? 400W （不包括联动电源）。（3）．工作电源：由主机电源提供系统内所需直流工作电压 ?5V、?35V、?24V。（4）．使用环境：温度 -10 0C ? 50 0C，相对湿度 ? 95 %（40 0C ? 2 0C）。（5）．结构形式：壁挂式、柜式和台式三种。 1．3 系统配置： （1）．每台控制器可配置72个全总线回路，每个回路可配置252点。控制器最大容量为18144点。 （2）．每个全总线回路的配置：252点。全部采用软件编码的探测设备（包括手动报警按钮、消火栓按钮、水流指示器模块及其它输入模块。），全部采用模拟量探测器。 （3）．每台控制器最多可配置160个多线联动模块，用于控制中央消防设备。每一块多线联动控制板可带8个多线联动点。每台控制器可带20块多线联动控制板，最多可带160个多线联动点。 （4）．每台控制器最多可配置252台系统型火灾显示盘；回路型火灾显示盘按需要设置，每回路最多带8台回路型火灾显示盘。 （5）．每台控制器具有2个标准RS-232串行通讯接口，1个CAN总线通讯接口，可供以下设备使用： 1）．CAN总线联网：网上邻居总数最多为29个；包括本机在内，一共为30台控制器联网通讯。 2）．COM1串行通讯接口：与HJ-1910型CRT彩显系统联网。
电源时序器能够按照由前级设备到后级设备逐个顺序启动电源，关闭供电电源时则由后级到前级地顺序关闭各类用电设备，这样就能有效地统一管理和控制各类用电设备，避免了人为地失误操作，同时又可减低用电设备在开关瞬间对供电电网地冲击，也避免了感生电流对设备地冲击，确保了整个用电系统地稳定. 产品使用说明 .备用电源开关：可以用来防止控制器因某些原因而失去控制，关掉此开关，可同时连接所有插座电源； .输出插座指示灯：当每个指示灯亮相对应插座将连通电源； .电源指示灯：打开此电源控制器后，指示灯就会显示已经启动地控制信号； .电源开关：打开此电源开关时，就会自动按照：顺序把电源输入插座中.关掉此电源，就会自动按照：此顺序把电源切断；个人收集整理勿做商业用途 .电源输入电缆； .电源输出插座. 功能与使用 ．此电源开关打开时，控制器可以按顺序连接到每一个插座.相反地，关掉此电源开关，控制器可以反顺序切断每一个插座上地电源.个人收集整理勿做商业用途 ．此装置可以用作会议中心，电脑机房，电视播放系统与其他电源系统，都需要按照顺序地打开设备. 技术规格 . 每一路输出电流; . 控制电源：通道； 串口控制 (脚接收，脚信号地) (脚，脚) 波特率数据位停止位校验位 每接收正确地串口命令，电源指示灯闪烁三次，频率为秒次. 是修改（）地址码.是固定公共地址码，例如是指令是个人收集整理勿做商业用途 各路开关例如:第一路开： 关： 第二路开： 关： 第三路开： 关： 第十路开： 关： 第十一路开： 关： 第十二路开： 关： 全开： 全关： 各路上锁与解锁指令：（是上锁对应路开关，不受开关锁控制） 如：第一路上锁： 解锁：
SRD控制器使用说明书 一．接线原理图 警告：所有端子和连线禁止带电插拔，否则，可能触电或损坏元器件！
二．显示面板 显示面板用于设定、查询、显示各种参数，以及某些实时数据。具体参数列表如下： 设定参数（开机启动时）： +24V on/off 0-10V 4-20mA GND AI(1) J6 77 70727173两线制4～20mA湿度传感器接线原理图 4～20mA 信号 － ＋
设定参数（正常工作时）： 测量参数：
从以上列表可以看出，设定或查询的参数分为三类：第一类为开机启动时设定的参数，第二类为开机启动后正常工作时设定的参数，第三类为正常工作时可查询的某些测量参数。 第一类开机启动时设定的参数，需要在开机启动前（或复位前） 按住P0”，表示要求输入密码， 按0” 码正确，屏幕显示“P1”，表示要求输入下位机地址，如密码错误， 参数设置程序退出。显示“P1”后，按 P2”，表示要求输入“加湿器类型”，……，以此类推，可查询设定“加湿器工作类型”、“排水阀类型”、“输出功率控制方式”、“AI(1)输入信号类型”、“AI(2)输入信号类型”、“水箱高温保护温度”、“湿度闭环控制参数1”、“湿度闭环控制参数2”、“温度传感器误差修正值”、“限时补水时间”和“常态下屏幕显示内容”。此类参数为关键性重要参数，一般出厂或安装时设定，此后原则上不再更改。 第二类正常工作时设定的参数，为开机后，由用户设定的参数， 设定这些参数不用密码。操作方法为：待开机后，按住2秒以上，松开，屏幕显示“F1”，即湿度设定值，具体设定方法雷同第一类参数，依次查询设定F1、F2、……等等。 第三类正常工作时查询的参数，为开机后，用户可查询的实时数
门禁一体机 说 明 书 使用前请仔细阅读本说明书 一、产品简介 本产品是普通刷卡门禁机：具有操作简单，运行稳定等优点，支持外接读卡器、可做读卡器使用，多种验证方式密码开门、卡开门、卡+密码开门三种开门方式。 使用范围：任何需要权限控制的通道
二、接线示意图 门禁接线座专用电源接线座专用门禁锁 三、增加删除用户 1、验证方法 1、卡用户：直接刷卡验证成功后，绿灯点亮，输出开门信号 2、密码用户：先输入密码，最后按#，成功后，绿灯点亮，输出开门信号 3、卡+密码：先刷卡，再输入密码，按#号结束验证，绿灯点亮，输出开门信号 2、增加用户 A、刷卡注册户卡： 1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式 2、依次按“5”→可连续刷卡登记→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程 B、输入卡号注册： 1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式 2、依次按“2”→输入ID 10位数编号→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程 C、密码注册: 1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式 2、依次按“3”→输入6位任意数字→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程 3、删除用户 依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式 A、刷卡删除：依次按“8”→按“1”→可连续刷卡删除→按“#”蜂鸣器响两声，成
功提示，按2下“*”退出编程 B、输入卡号删除：依次按“8”→按“2”→输入10位卡号→按“#”蜂鸣器响两声，成功提示，若要继续删除，请重新按“2”→输入10位卡号→按“#”，按2下“*”退出编程 C、密码删除：依次按“8”→按“3”→输入密码→按“#”蜂鸣器响两声，成功提示 若要继续删除，请重新按“3”→输入密码→按“#”结束，按2下“*”退出编程 四、卡+密码注册 1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式 2、依次按“4”→输入ID10位数编号→再输入6位任意数字→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程 五、设置开门时间：（默认开门6秒） 1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式 2、依次按“7”→输入1-9数字→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程 1------2秒4------8秒7------14秒 2------4秒5------10秒8------16秒 3------6秒6------12秒9------18秒 六、修改编程密码及机器初始化 1、修改编程密码 1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式 2、依次按“1”→输入新编程密码→按“#”，按2下“*”退出编程 2、删除所有登记过的注册信息 1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式 2、依次按“9”→按“#”→输入123→按“#”蜂鸣器响四声，成功提示，按2下“*”退出编程 3、恢复出厂设置 门禁机在通电的时候用导体将Reset（A、B）脚短路一下，蜂鸣器滴滴五声响，即恢复出厂设置成功！ 恢复出厂设置将包括的内容有： 1.编程密码 2.超级用户验证密码 3.开门时间
使 用 手 册 安装使用前请仔细阅读本说明书
目录 一、引言 二、产品外观 三、系统功能 四、主要参数 五、安装接线 六、故障检修 七、原装附件 八、软件安装 九、门禁软件 十、考勤软件
一、 引言： 感谢您使用本网络(联网)型门禁系统，在使用本系统之前，请您详细阅读本使用手册，并严格按照手册中的要求来操作。此手册将介绍本系统主要功能及操作使用方法。 本门禁系统采用目前世界上先进的技术-非接触式感应卡技术（也称射频识别卡（RFID）技术，RFID卡具有全球卡号唯一、不易仿制的读写特性和安全性能。RFID卡片不会产生使用磁卡时因磁头磨损、磁粉脱落、灰尘等影响所带来的麻烦，而且避免了接触式IC卡因芯片与读卡器外露而引起的沾污、接触不良和外物损伤而导致的读卡不良现象，RFID卡适应各种环境，经久耐用。 每一次感应卡读的信息，无论是否向电锁发出开锁指令，系统都自动记录下来，管理者可以通过计算机下载调阅门禁控制系统存储的信息资料，轻松查阅、打印所有的通行事件。管理软件将根据此原始资料自动统计员工考勤情况、编制考勤报表；还可提供在线式巡更系统！ 本系统提供了一种智能化的出入口控制、考勤管理及在线式巡更，适用于需要控制人员出入的通道、智能化生活小区、商务机构、政府机关以及考勤管理人员较多的企事业单位。
二、产品外观： 1、主机及门控器外形图
2、主机指示灯 三、系统功能： 1、名词解释： 事件记录：是指每一次控制器发生动作时所有的记录，包括事件发生时间、地点、人员、事件类型 事件类型：主要包括用户读卡进门、读卡出门、主用户卡读卡进门、主用户卡读卡出门、非法卡、按钮开门、报警、密码开门、禁行时段不开、节假日管制不开、管理时段不开、反潜回不开、反尾随不开、紧急时段不开。 卡类型：包括主用户卡、胁迫卡、管理卡、用户卡、访客卡。主用户卡是指不受通行时段、管理时段、节假日、反潜回控制的卡；胁迫卡是指拥有主用卡的功能，但在读卡时会启动输出报警信号；用户卡是指可根据需要设置禁行时段、节假日管制、管理卡首开时段等控制手段；管理卡是指权限和用户卡一样，但是管理卡首开时段必须先读此类卡后其他用户卡才有效；访客卡权限和用户一样，但是多了一个时效限制。 常开时段：是指所设时段内电锁一直处于开启状态。 禁行时段：是指所设时段内受管制的管理卡、用户卡、访客卡不能读卡开锁。
新一代燃气锅炉电脑控制器 使用说明书
北京亿明电气设备有限公司 目录及注意事项 一、概述 二、安装接线 三、显示
四、基本操作 五、参数设定 六、运行与控制 七、报警和连锁保护 八、异常处理及故障排除 附表、附图 感谢您使用本公司产品，为了正确使用本机并充分发挥效用，请您在使用之前务必仔细阅读说明书！ 开箱检查： ◇观察产品包装箱上标示的规格、型号，确认和您定购的相符 ◇按装箱单核对产品、附件的规格、数量 ◇确认本机在运输过程中没有损坏 ◇有任何问题请在3日内与本公司联络。如在收到货物7日内未与本公司书面联络，则视同您已认可。超过此限，恕不受理。 安全注意 ◇本机必须由具有相应资格的专业技术人员按说明书安装 ◇安装使用的配件必须符合国家电气标准 ◇确认电源电压在规定的范围之内。保证良好的接地 ◇不能将强电接入弱电信号输入端 售后服务 ◇在您遇到问题或设备故障时，请及时与我公司用户服务部门联系。请您在反映问题时尽量说明：产品的型号、编号、配件、锅炉生产厂、购买日期、使用情况、具体故障现象 ◇在正常安装、使用的情况下，本机自出厂之日起12个月内发生质量问题实行在厂免费保修。超过保修期后视情况需收取相应费用 ◇如出现以下问题，应由用户承担相关费用：①使用不当造成的人为损坏②自然灾害及污染等造成 的损坏③电源电压异常、电路连接不当等造成的损坏 使用条件 ◇环境温度：0 ～45 ℃ ◇大气压力：86 ～106 Kpa ◇相对湿度：< 90 %（无结露） ◇额定电源电压：220V AC，频率：50Hz ◇电源电压范围：额定值的90% ～110% ◇强电线路和连接传感器等的弱电线路必须分别穿管走线，否则控制器可能无法正常工作
目录 目录............................................................... 错误!未定义书签。功能简述：.......................................................... 错误!未定义书签。 1. 产品介绍......................................................... 错误!未定义书签。 门禁系统基本组成部分........................................... 错误!未定义书签。 产品分类....................................................... 错误!未定义书签。 门禁软件特征................................................... 错误!未定义书签。 特色功能....................................................... 错误!未定义书签。 丰富的输入输出控制功能......................................... 错误!未定义书签。 多种控制模式................................................... 错误!未定义书签。 优越的远程控制功能............................................. 错误!未定义书签。 联动控制功能................................................... 错误!未定义书签。 报警事件....................................................... 错误!未定义书签。 系统安全性..................................................... 错误!未定义书签。 电子地图....................................................... 错误!未定义书签。 适用场合....................................................... 错误!未定义书签。 2. 硬件参数......................................................... 错误!未定义书签。 3. 门禁控制器接线................................................... 错误!未定义书签。 TCP/IP通讯方式门禁控制器接线示意图............................. 错误!未定义书签。 RS485通讯方式门禁控制器接线示意图.............................. 错误!未定义书签。 接线示意图补充说明............................................. 错误!未定义书签。 4. 门禁控制器联网示意图............................................. 错误!未定义书签。 485通讯控制器联网示意图........................................ 错误!未定义书签。 TCP/IP通讯控制器联网示意图..................................... 错误!未定义书签。 5. 工程规范图....................................................... 错误!未定义书签。 6. 布线要求......................................................... 错误!未定义书签。 7. 安装注意事项..................................................... 错误!未定义书签。 8. 门禁系统的使用................................................... 错误!未定义书签。 安装设置流程图................................................. 错误!未定义书签。 具体安装步骤及说明............................................. 错误!未定义书签。 扩展部分设置................................................... 错误!未定义书签。 9. 常见问题......................................................... 错误!未定义书签。附录一：............................................................ 错误!未定义书签。非接触式感应卡读卡器................................................ 错误!未定义书签。附录二：....................................................................... 封面3门禁与DVS联动拍照............................................................. 封面3
时序控制器TCON的研究与设计 TFT-LCD以其低工作电压、低功率、显示效果好、易集成和轻巧便携等特点率先进入显示市场。TFT-LCD时序控制器TCON(Timing Contro-ller)主要用于模拟TFt-LCD的显示控制。TCON为液晶屏上的驱动电路(源驱动器、门驱动器和VCOM极性控制)提供时序控制信号，从而实现模拟RGB信号的显示控制。对于大尺寸的液晶显示面板，TCON控制器的设计相对复杂。在高分辨率显示系统中，时钟频率很高，在产生基于时钟信号的时序控制信号以前，需要先对同步时钟进行扩频处理，以减小EMI(Electromagnetic Interference，电磁干扰)，使其通过EMC测试。由于同步时钟经过了扩频处理，则视频数据也要通过相应的处理才能正常显示，否则就会遗失数据。对于中、小尺寸LCD的TCON控制相对简单，基本的工作过程是首先由输入的信号确定TFT-LCD屏幕的分辨率、工作模式、显示模式等信息，然后根据这些信息来确定合适的参数值，最后产生所需要的控制信号，无需对视频数据做处理就可以使TFT-LCD正常工作。目前市场上现有的成品TCON芯片主要有：PVI的1004C、1004D；AU 的UPS015、UPS017等，这些芯片只对特殊的TFT-LCD面板设计，一种TCON只能驱动2～3种分辨率的面板，此外，由于显示模式控制信号使用的是外部输入管脚，导致芯片的管脚数量较多，通用性较差。本文讨论适用于中、小尺寸TFT-LCD的时序控制器，提高其通用性。1 TFT-LCD的显示原理及系统结构 TCON的时序信号是基于TFT-LCD面板(Panel)的需要产生的，理解TCON的原理，首先应了解LCD面板的显示原理。典型的TFT-LCD面板内部结构。液晶具有透光可控性，改变施加在液晶两端的电压，液晶的透光率就会随之改变。 一个液晶单元实现一个采样点的显示，因此，如果根据二值图像的数据结构将液晶单元以矩阵方式排列成为液晶阵列(Crystal Array)，即可实现一幅图像的显示。通常，液晶阵列的排列有Strip和Delta两种方式。不同排列方式决定了不同的RGB采样顺序，而一个像素由3个液晶单元构成(RGB)。因此，液晶阵列中液晶单元的个数决定了显示分辨率。TFT-LCD 是在超扭曲型STN的基础上，通过TFT晶体管将显示像素和扫描电极分割开来形成的，其特点是克服了STN-LCD的交叉效应。 TFT-LCD系统由2部分组成：LCD控制模块TCON和LCD 面板模块，。LCD显示器中采用按行、列的有源矩阵驱动方式，行线都是接在像素NMOS管的栅极(gate)，列线是接在NMOS管的源极(Source)。在LCD模块中，行线和列线是分开来驱动的，驱动行线的电路叫门驱动器(Gate Driver)；驱动列线的电路叫源驱动器(Source Driver)。 源驱动器和门驱动器共同控制液晶单元的充放电过程。当扫描信号有效时，这一行上所有的TFT单元同时打开，RGB电压通过TFT给存储电容充电。因此RGB和Vcom的电压差就决定了液晶柱的电压。当扫描信号无效时，这行上的TFT单元断开，存储电容的电荷在一帧时间内可基本保持不变，从而实现占空比接近100％的静态显示效果。 TCON的主要功能是为TFT-LCD面板中的源驱动器和门驱动器提供必要的时序控制信号。根据面板(Panel)要求，TCON的最基本输出信号为：STV、OEV、CPV、STH、CPH、OEH、PLC等；此外，为了实现不同显示模式，还有L／R、U／D、MOD、Q2H等控制信号。2 时序控制器TCON模块设计时序控制器TCON模块包括：锁相环PLL、I2C接口、分频器DIV、行同步模块HSB、场同步模块VSB 及控制信号输出模块CSB。TCON的基本结构。其中，场同步模块VSB产生门驱动器需要的控制信号：行同步模块HSB产生源驱动器需要的控制信号；控制信号输出模块CSB产生扫描方向控制信号。本系统设计中引入了I2C接口，控制信号可通过内部寄存器来控制，通过改变软件即可实现显示模式的转变，从而大大减少了外部硬件电路的管脚数量。PLL可提供1 920、1 440、1 200、1 152分辨率对应的系统时钟，而960、480、400、320分辨率对应的时钟由DIV模块分频获得。
JB-TB-BK8000 智能型火灾报警控制器（联动型） 本系统中的控制器采取模块化、积木式结构设计，使打印机、大屏幕汉显液晶屏、PC机、联动控制板、回路板可与主控板任意组合，32台控制器可构成大型网络，每台控制器其软件、硬件构成方式和带载能力完全相同，因此，即可成为主控机（集中机）又可做从机（区域机）使用。系统采用两总线、无极性、模拟量信号传输方式，总线上可并接所有的输入/输出模块及探测器。其性能符合国际GB4717-93和GB16806-1997的要求。 一、主要功能 1、故障报警 当检测点由于某种原因发生故障时，控制器面板上的黄色发光管点亮，液晶上显示总数及探测点的地址、位置、名称、时间等信息，并伴随有喇叭报警声。 若回路发生故障时，液晶屏的地址位置显示“_路”。 主、从机若通讯有故障时，液静晶屏的地址位置显示“—从机”。 2、预警报警 2.1监测点由于长期使用或者在调试过程中出现重码等原因引起模拟值偏高,系统将其作 为预警处理,面板上的预警灯被点亮,液晶显示预警总数及监测点的地址、位置、名称、时间等信息，并伴随有喇叭报警声。 2.2监测点接收到早期异常情况，但未达到报警点，系统须作进一步判断，系统将预警和 故障作为同一级别处理，因而在液晶上采用同屏显示。 3、火警、启动 当监测点发生火灾时，面板火警被点亮，且面板上的首火警地址，液晶屏上显示火警总数及监测点的地址、名称、位置、时间等信息，并伴随有喇叭报警声； 不管在手动或自动状态下，系统发出启动指令后，面板上联动灯被点亮；如果联动设备有回答信号时，液晶显示联动设备的地址，名称、位置、时间等信息，并伴随有喇叭报警声。 以上各种报警信息均可采用快捷键进行查询。 4、火警优先 在任何情况下，火警、启动为最高级别，优先于故障、预警。 5、消音键 任何报警引起的喇叭均利用消音键进行消音。 6、电源转换 系统采用了主电与备电两种供电方式，并具有自识别能力，能对主电的过压、欠压或失压以及备电低于额定的电压值时，失压等进行声与光的报警。 7、手动与自动 系统设有自动与手动的转换功能，通过自动与手动转换键完成。 8、复位 当火警、启动等状态发生后，系统具有保持功能，通过复位键可以使系统进行复位操作，从机可接受主机的复位信号。 9、关机记忆 系统对火警、启动几开、关机的时间具有记忆功能，以供随时查询。 10、时钟
单门门禁一体机操作使用说明书 单门门禁是专门为电动门锁及安全防范系统而设计，支持感应卡开门、密码开门、感应卡+密码开门三种开门方式。操作方便，使用简单，安全可靠。设备具备超强的抗干扰能力和自我诊断自我保护功能。支持2000个用户（包括感应卡用户、密码开门用户、感应卡+密码开门用户），而且所有存储信息不会因电源断电而丢失，同时支持外接韦根26读卡器、门铃输出等。是应用于办公室、家庭、机房及公共场所的首选理想门禁装置。 系统初始编程密码为9 9 9 9 进入编程状态 按 * 编程密码＃进入系统编程状态。 任何编程设置必须在编程状态下方可进行编程操作，否则任何编程操作均无效，如果已经处于编程状态下，则无须再输入系统编程密码，可直接进行下面相应的编程设置操作，如果在编程状态下10秒种内没有对系统进行任何编程操作，系统将自动退出编程状态，返回正常状态，黄色LED指示灯每秒闪烁一次。 注：在完成所有的设置之前一定要按＃键，否则所有的设置将不保存 在编程模式下做以下操作： 修改管理员密码 按 0 新密码＃ 管理员编程密码为4位任意数字，按＊可退出 添加用户 增加卡或卡+密码型用户，按1 读卡＃ 增加单独密码型用户，按1 输入4位开门密码＃ 如果添加的卡片超过1张，可以不用按＃而继续读下一张卡片，当所有的卡添加完成再按＃键。在添加卡加密码用户的同时系统自动生成和卡对应的密码用户，默认的密码为1234（卡加密码用户如何修改密码请参考卡加密码用户修改密码章节）。 删除用户 删除全部卡用户：按2 0000 ＃ 刷卡删除：按2 读卡＃ 按卡号删除：按7 输入卡号后10位数字＃ 设置开门方式 卡或密码模式：按3 00 ＃ 卡+密码模式：按3 01 ＃ 设置开门延时 按4 新延时时间＃ 门继电器输出可以工作在常开或者常闭，工作在常开继电器的输出可以达到3A，工作在常闭可以达到2A，开门延时可以设置在00-99秒，出厂默认设置为6秒。 报警输出时间设置 按5 新延时时间＃ 报警输出时间可以设置在00～99分钟，出厂默认值为3分钟。 门磁检测设置 按6 00 ＃关闭门磁检测功能 按6 01 ＃打开门磁检测功能 修改普通用户密码 按8 4位用户密码＃新4位用户密码＃ 退出管理员编程模式 在设置完成以后，按 * 键可退出管理员编程模式。 卡加密码用户修改密码 卡+密码用户可以自己修改该密码而成为一个独立不相同的密码。 按 * 读卡(黄色LED和绿色LED交替闪烁) 用户旧密码＃新密码＃ 注：第一次修改密码时“用户旧密码”是系统默认的1234，用户密码必须是4位数字。 使用密码开门 按4位开门密码＃即可。
电动消防泵控制器使用说明书 一、概述： 电动消防泵控制器是依据国标GB21208-2007、针对国内消防泵使用的实际情况开发的一种专用、智能型控制器。 二、功能特点： 1.功能描述 1.1 系统状态的实时显示：当前使用的电源类型、泵状态、电压状态、电流状态以及后备 电源类型； 1.2 参数可设置：过压、欠压、系统密码、消防泵参数、ATSE自复延时时间、消防泵自 动停止时间、消防泵类型、后备电源类型、时间日期、周测试时间等可 以同过面板上的按键进行设置； 1.3 系统故障报警：当出现过压、欠压、断相、错相、堵转、ATS切换失败、通信失败、 泵状态异常等故障时，通过显示屏界面实时提示、蜂鸣器鸣叫、声光 报警器以及led灯点亮的方式进行报警； 1.4 周测试功能：设定好测试时间后，系统自动每周测试一次消防泵，并可自动判别消 防泵能否正常启动； 1.5 电源切换功能：当一路电源出现故障时，自动切换到另一路电源； 1.6 实时采集、显示常用和备用电源的三相电压及干路电流； 1.7 泵异常情况处理：能自动识别泵异常启动、异常停止； 1.8 泵的紧急启动和紧急停止功能：出现紧急情况时，可对消防泵进行紧急启动和停止； 1.9 泵的启动互锁：泵手动启动或紧急启动时，系统在软件和硬件上采用了互锁控制，保 证任何时候只有一个泵运行； 1.10当发生过载、堵转或短路情况时，系统会按照标准要求进行保护； 1.11日历功能：显示当前的时间，并可随时修改；
1.12 具有远程启动和远程报警功能。 1.13 具有软件复位功能； 1.13 带有485通信接口，可通过该通信接口对各参数进行设定和修改，也可进行远程监 测和控制（此功能有待完善）。 2.特点 2.1通过高亮的LED灯显示故障，保证火灾发生时，人能在烟雾中清楚识别； 2.2系统操作有A、B两种操作级别，手动和外部操作等A操作级别高于自动操作等B操 作级别； 2.3控制发电机的继电器与常用电源联锁，保证常用电源出现故障后，系统自动启动发电 机； 2.4控制器外部装有手柄和按钮，操作人员可以很方便的进行柜外操作； 2.5自动定期检测消防泵和线路的好坏，可有效保证火灾发生时不出现泵不能启动的情况； 2.6清晰迷离的人机界面，采用192*64大屏幕液晶中文显示，设置参数可以很方便的通过 按键进行操作； 2.7采用AC23级别的隔离开关，可在柜外进行带电操作； 2.8各继电器的输出和开关的接线进行了互锁设计，保证不会同时启动两台消防泵； 2.9控制器内采用特种电线进行接线，使控制柜具有体积小、结构紧凑、安装方便、电线 使用寿命长等特点； 2.10采用电机保护型的断路器，对泵出现的短路故障能进行实时保护； 2.11时间日期的设置能自动判断是否越界； 2.12柜外装有模拟开关，可方便地演示控制器的电源切换功能； 2.13火灾发生时，自动退出测试模式，保证了“消防优先”的原则； 2.14大功率消防泵可以采用降压启动的方式，减小泵启动时对电网的冲击； 2.15只需简单地更换直接启动或降压启动装置，就可实现消防泵控制器两种启动方式
门禁系统操作手册门禁控制器接线原理图
