综合布线系统综合布线工程方案一、引言综合布线系统是现代建筑中不可或缺的基础设施之一，它是指通过一系列的电缆、连接器、配线架、配线盒等设备，将建筑内的各种通信设备（如计算机、电话、监控摄像头等）互相连接起来，实现信息传输和共享。
综合布线系统的设计和施工需要仔细规划和周密安排，以确保系统的可靠性、稳定性和高效性。
本文将就综合布线工程的方案进行探讨和介绍。
二、综合布线系统的基本构成综合布线系统通常包括以下几个基本组成部分：1.主干线路：主要负责将各个分支线路连接起来，通常采用高品质的光纤或铜缆，具有较高的带宽和传输速度。
2.分支线路：将主干线路连接到各个终端设备，通常有不同的标准和规格，如Cat6、Cat6A等。
3.配线架：用于安装和管理各种连接器的设备，通常分为墙壁型和机架型两种。
4.配线盒：用于连接和保护连接器的设备，通常包括连接端口和相关的配线管理模块。
5.连接器：用于连接各种线缆和设备，包括插头、插座、模块、接头等。
三、综合布线系统设计的考虑因素在设计综合布线系统时，需要考虑以下几个因素：1.需求分析：了解用户的实际需求和使用场景，确定系统的功能和性能要求。
2.拓扑结构：设计合理的网络结构和布线路径，保证数据传输的稳定性和可靠性。
3.设备选型：根据需求选择适合的线缆、连接器等设备，并确保其互相兼容。
4.安全性：采取必要的安全措施，保护系统的数据和信息安全。
5.扩展性：考虑系统的未来拓展和升级需求，确保系统具有良好的扩展性。
四、综合布线工程实施流程综合布线工程的实施流程通常包括以下几个步骤：1.需求调研：与用户沟通，了解其需求和要求，确定布线方案。
2.方案设计：根据用户需求和现场实际情况，进行系统设计和拓扑结构规划。
3.材料采购：根据设计方案和需求，采购所需的线缆、连接器等设备。
4.布线施工：根据设计方案进行线缆布放、连接器安装等工程施工。
5.测试验收：对整个布线系统进行测试和验收，确保系统的正常运行。
☆综合布线系统设计方案一、引言综合布线系统是现代通信网络中必不可少的一部分，它为办公、商业和居住等各个场所提供了高效、可靠的通信和数据传输服务。
本文将详细介绍综合布线系统的设计方案，包括系统概述、设计原则、系统结构、布线方案以及系统测试等内容。
二、系统概述综合布线系统是一种为多种设备提供通信和数据传输服务的网络。
它包括水平布线、垂直布线和通信设备等组成部分。
系统的整体设计目标是提供高效、可靠、可扩展和灵活的通信网络。
三、设计原则1.根据用户需求进行设计：根据用户需求和场所特点，确定布线系统的容量、速率和服务需求等，并采用相应的布线方案。
2.系统可扩展性：设计系统时应考虑未来的扩展需求，确保系统可以适应新的技术和设备。
3.系统可靠性和容错性：保证系统的可靠性和容错性，减少故障发生的可能性，并能够快速恢复正常运行。
4.系统易维护性：设计系统时应考虑到维护的方便性，保证布线系统能够方便地进行日常维护和故障排除。
四、系统结构1.水平布线：水平布线是指从机房到用户终端之间的布线系统。
一般采用UTP（双绞线）或光纤作为传输介质，通过独立的电缆将主机房与用户终端连接起来。
2.垂直布线：垂直布线是指从机房到不同楼层之间的布线系统。
一般采用光纤作为传输介质，通过垂直主干电缆将机房与各个楼层的水平布线连接起来。
3.通信设备：包括交换机、路由器、服务器等设备，用于实现数据的交换、路由和存储等功能。
五、布线方案1.机房布线方案：机房是整个综合布线系统的核心，布线方案应考虑到机房内设备的数量和容量需求。
一般采用星型布线结构，通过交换机和路由器等设备将水平布线和垂直布线连接起来。
2.水平布线方案：根据用户终端的数量和布局情况，确定水平布线的长度和端口数量。
根据需要，可以采用不同的传输介质和连接方式，如UTP或光纤，并可根据不同的服务需求设置不同的虚拟局域网（VLAN）。
3.垂直布线方案：根据机房与各个楼层之间的距离和布线容量需求，确定垂直主干电缆的类型和长度。
网络综合布线系统方案详解网络综合布线系统是指将计算机网络的各种组成部分通过一系列有机而又具有统一性的设计组织在一起，以满足用户对数据通信、网络互联和网络服务的需求。
一个合理的网络综合布线系统方案能够提高网络性能、增强网络安全性、简化网络管理，同时也能够适应网络发展的需求。
一个完整的网络综合布线系统方案包括以下几个关键组成部分：1.网络需求分析：在设计网络综合布线系统之前，需要对用户对网络的需求进行充分的分析和了解，包括网络带宽、连接点数、设备种类等方面的要求。
根据需求分析结果，可以确定网络的规模和拓扑结构，以及相应的设备选择。
2.布线路径规划：布线路径规划是确定网络综合布线系统中各种布线设备的安装位置和链接路径的过程。
在规划布线路径时，需要考虑网络设备之间的物理距离、布线设备的数量和类型、布线设备的可扩展性等因素。
同时还需要考虑建筑结构、布线管道、电源和地线等条件，以保证布线的可靠性和灵活性。
3.布线介质选择：布线介质是指传输网络信号的媒介，主要有铜缆和光纤两种。
铜缆适用于短距离的高速传输，而光纤适用于长距离的高带宽传输。
在选择布线介质时，需要综合考虑数据传输速率、信号质量、安装成本和日常维护保养等因素。
4.布线设备选择：布线设备包括交换机、路由器、服务器等，这些设备是实现网络数据通信的核心组成部分。
在选择布线设备时，需要考虑数据传输速率、接口类型、电源和散热等要求，以及设备的可升级和扩展性。
5.安全管理：网络综合布线系统的安全管理是确保网络数据通信的机密性、完整性和可用性的重要保障。
安全管理包括访问控制、防火墙、入侵检测和加密等措施，以保护网络系统免受未经授权的访问和攻击。
6.故障排除和维护：网络综合布线系统的故障排除和维护是确保网络系统正常运行的重要工作。
故障排除和维护包括网络监测、故障诊断、升级和替换设备等方面的工作，以保证网络系统的可靠性和稳定性。
综上所述，一个完整的网络综合布线系统方案需要根据用户需求进行全面的分析和规划，包括布线路径、布线介质、布线设备选择、安全管理以及故障排除和维护等方面。

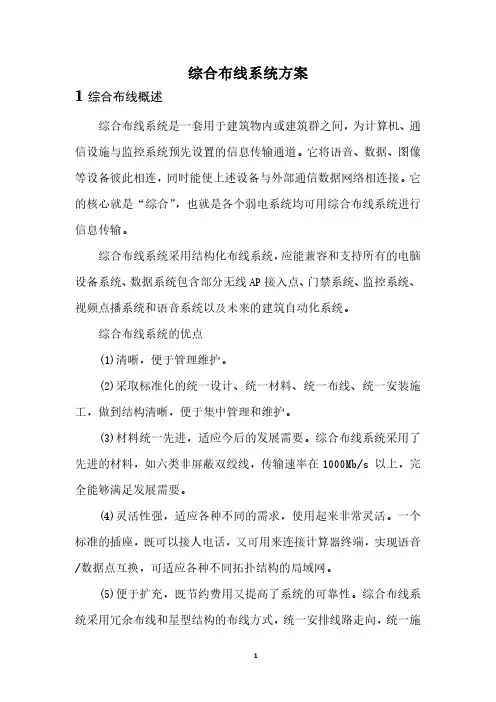

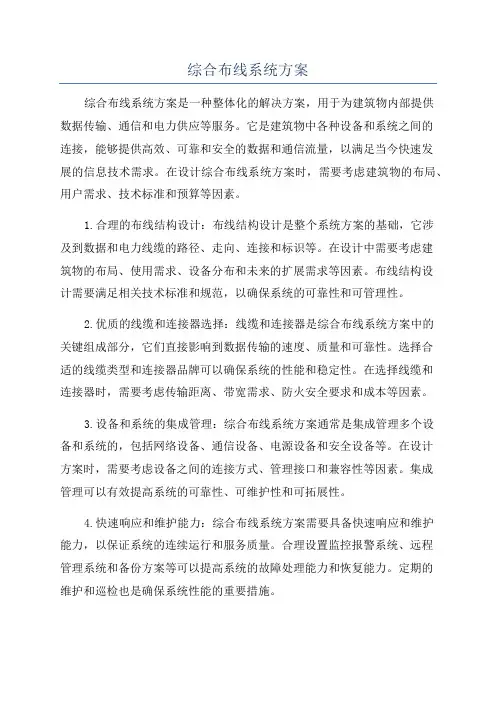

综合布线系统方案1综合布线概述综合布线系统是一套用于建筑物内或建筑群之间，为计算机、通信设施与监控系统预先设置的信息传输通道。
它将语音、数据、图像等设备彼此相连，同时能使上述设备与外部通信数据网络相连接。
它的核心就是“综合”，也就是各个弱电系统均可用综合布线系统进行信息传输。
综合布线系统采用结构化布线系统，应能兼容和支持所有的电脑设备系统、数据系统包含部分无线AP接入点、门禁系统、监控系统、视频点播系统和语音系统以及未来的建筑自动化系统。
综合布线系统的优点(1)清晰，便于管理维护。
(2)采取标准化的统一设计、统一材料、统一布线、统一安装施工，做到结构清晰，便于集中管理和维护。
(3)材料统一先进，适应今后的发展需要。
综合布线系统采用了先进的材料，如六类非屏蔽双绞线，传输速率在1000Mb/s 以上，完全能够满足发展需要。
(4)灵活性强，适应各种不同的需求，使用起来非常灵活。
一个标准的插座，既可以接人电话，又可用来连接计算器终端，实现语音/数据点互换，可适应各种不同拓扑结构的局域网。
(5)便于扩充，既节约费用又提高了系统的可靠性。
综合布线系统采用冗余布线和星型结构的布线方式，统一安排线路走向，统一施工，可以减少用科和施工费用，既节约了成本，又提高了设备与系统的可靠性，还便于机房今后的发展与扩充。
2设计原则1、以“满足客户的需求”为第一前提，适当超前，统一规划；2、先进性：选择的产品要技术领先期长、产品丰富，价格适中；具有大容量、高速率，能适应多媒体应用需求，及将来发展的应用。
3、可扩展性：布线系统不但要能满足现阶段的业务需求，还要满足将来业务增长和新技术发展的要求。
4、便于升级：计算机网络技术以惊人的速度向前发展，因此系统的设计要便于升级。
5、高可靠性：综合布线系统是网络应用所依赖的基础，因此选择的系统产品要具备较好的可靠性和抗干扰性；6、标准化：通讯协议和接口符合国际标准，并应是今后的发展主流；7、开放性：能容纳不同厂家的设备和不同的网络平台；8、安全性：具有保证信息不被窃、不丢失的机制；9、实用性：系统拓扑结构必须要满足各种应用要求；10、设计、施工、运营与服务：强调以人为本的设计思想，为用户提供安全、舒适、方便、快捷、高效、工作环境。
可编辑修改精选全文完整版目录一、概述二、项目设计内容三、设计目标四、产品选型五、子系统设计说明六、现场要求七、布线系统的接地一、概述在当今信息时代，信息已成为一种非常关键性的资源，它必须精确、迅速地传输于各个部门的通讯设备、数据处理设备和显示设备。
传统的布线技术，各种系统的布线无法相容，管线拥挤不堪，难以适应新技术的发展。
这种情况会随着单位的业务发展，设备的更新，人员的变动，办公环境的变更，而变得越来越麻烦。
任何的增添、变动，都可能引起全局的变动。
这不但影响员工的工作效率，对单位的运行也产生不良的影响。
尤其是随着网络等技术的出现、应用、推广和发展，原来使用的布线系统将无法满足要求。
因此，在现代化的大楼内都普遍采用更合理、更优化、弹性强、稳定性和扩展性好的综合布线技术。
它不但能够满足现在的要求，更重要的是迎接未来对配线系统的挑战，它能够使一次性的布线投资解决今后15年内将出现的布线问题。
作为一个二十一世纪的研究院所的智能建筑群，一定要建立一套适合计算机网络和现代通讯要求的、灵活、完整、面向未来、且又经济实用的结构化综合布线系统。
二、项目设计内容宿舍楼建设工程综合布线系统为整个宿舍楼提供一套模块化、标准化、系统化、结构化的整体式开放布线系统。
宿舍楼群内的计算机网络，通讯网络都是建立在结构化综合布线系统的基础上，为宿舍楼的语音、数据传输、图像通讯等业务提供了统一的平台,达到宿舍楼内学生对各种信息的共享。
根据实际情况，结构化布线系统将主要面向语音和计算机的数据服务。
大楼内的计算机用户要同中心机房的计算机服务系统的通讯可通过结构化布线系统和Intranet网进行通讯；对外的通讯则经结构化布线系统和Internet网与中国公用分组交换网、中国数字数据网相联、并与国际互联网联接，和国内、外各种不同类型的局域网、广域网相联接，进行数据传输和交换。
它能满足以下主要应用范围：•数据处理•数据通信•语音应用•图像信息三、设计目标(1)、满足当前和将来的信息传输要求；(2)、布线系统设计遵从国际标准；(3)、布线系统采用星形拓朴结构；(4)、计算机网络的传输速度向1000MBPS发展；(5)、系统支持语音(模拟和数字)、数据(计算机)、视频图像以及综合信息的高质量传输,并适应不同厂商和不同类型的网络和计算机；(6)、布线系统的信息出口采用国际标准,以相同的线路规格与设备接口,使任意的信息点都能接插不同类型的终端设备.以支持语音、数据、图像、多媒体等信息的传输；(7)、布线系统既可支持集中式网络,又可支持分布式网络。
综合布线系统1)系统施工步骤2)系统施工方法及工艺A.信息插座的端接➢信息插座应牢靠地安装在平坦的地方，外面有盖板。
安装在活动地板或地面上的信息插座应固定在接线盒内。
插座面板有直立和水平等形式，接线盒有开启口，应可防尘。
安装在墙体上的插座应高出地面30cm，若地面采用活动地板，应加上活动地板内的净高尺寸。
固定螺钉需拧紧，不应有松动现象。
信息插座应有标签，以颜色、图形、文字表示所接终端设备的类型。
➢信息插座坚固，有标签，以颜色、图形、文字表示终端设备的类型。
接线时注意接线方式，根据不同的终端设备接线有不同标准接线方式，接线要符合设计图纸要求。
B.信息模块的端接➢信息插座分为单孔和双孔，每孔都有一个8位/8路插针。
这种插座的高性能、小尺寸及模块化特点，为设计综合布线提供了便利。
它采用了标明多种不同颜色电缆所连接的终端，保证了快速、准确的安装。
信息模块的端接过程如下：(1)从信息插座底盒孔中将双绞电缆拉出约20～30cm；(2)用环切器或斜口钳从双绞电缆剥除10cm的外护套；(3)取出信息模块，根据模块的色标分别把双绞线的4对线缆压到合适的插槽中；(4)使用打线工具把线缆压入插槽中，并切断伸出的余缆；(5)将制作好的信息模块扣入信息面板，注意模块的上下方向；(6)将装有信息模块的面板放到墙上，用螺钉固定在底盒上；(7)为信息插座标上标签，标明所接终端的类型和序号。
信息插座的端接方法如下页图所示：C.双绞线线缆布放线缆布放的一般要求如下：➢线缆布放前应核对其规格、程式、路由及位置是否与设计规定相符合；➢布放的线缆应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤；➢在布放前，线缆两端应贴有标签，标明起始和终端位置以及信息点的标号，标签书写应清晰、端正和正确；➢信号电缆、电源线、双绞线缆、光缆及建筑物内其他弱电线缆应分离布放。
➢布放线缆应有冗余。
在二级交接间、设备间，双绞电缆预留长度一般为3～6m，工作区为0.3～0.6m，有特殊要求的应按设计要求预留。
综合布线系统设计⽅案（通⽤5篇）综合布线系统设计⽅案 ⼀、什么是教案 教案是教师为顺利⽽有效地开展教学活动，根据课程标准，教学⼤纲和教科书要求及学⽣的实际情况，以课时或课题为单位，对教学内容、教学步骤、教学⽅法等进⾏的具体设计和安排的⼀种实⽤性教学⽂书。
教案包括教材简析和学⽣分析、教学⽬的、重难点、教学准备、教学过程及练习设计等。
⼆、综合布线系统设计⽅案（通⽤5篇） 为了确保事情或⼯作得以顺利进⾏，常常需要预先准备⽅案，⽅案是阐明具体⾏动的时间，地点，⽬的，预期效果，预算及⽅法等的企划案。
那么什么样的⽅案才是好的呢？下⾯是⼩编为⼤家整理的综合布线系统设计⽅案（通⽤5篇），仅供参考，⼤家⼀起来看看吧。
综合布线系统设计⽅案1 ⼀、需求分析 综合布线系统是酒店智能化系统的信息⽹络基础，本设计注重系统的质量、科学性、先进性、可靠性及安全性，易扩展，同时本设计兼顾考虑酒店的应⽤特点，将来发展的需要。
因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。
酒店综合布线系统的⽬标是：以系统规范为指导，以具有当前国际领先⽔平的综合布线技术、计算机技术、通讯技术和⾃动化技术为⽀撑，建⽴⼀套统⼀规划、⾼度集成的布线系统，为酒店计算机⽹络系统数据、图像及控制信号提供统⼀的传输线路、设备接⼝和⾼质量的传输性能。
全⾯实现酒店计算机通信⽹络的通讯、办公、管理⼿段的智能化、集成化，把酒店计算机通信⽹络建成⼀个⾼起点、⾼标准、功能设施⼀流、且具有⾼开放性和平滑升级性的⽹络平台。
同时，该布线系统兼顾了计算机⽹络系统未来的发展要求，提供15年保证；在酒店⼤楼增加新系统时，对新设备提供信号传输的⽀持。
作为酒店智能化系统的基础平台－综合布线系统将为整个酒店的语⾳通信、宽带数据、图像联⽹、酒店管理系统及⽹站建设提供⾼质量的传输通道。
酒店⼤楼内的各个功能区通过⾼性能的结构化综合布线系统连接起来，组成⼀套具备⾼传输带宽的、结构化的信息⾼速公路。
