水城县万营水库工程
导流洞灌浆施工方案批准：
审核：
编制：
四川华远建设工程有限公司
水城县万营水库工程项目部
二○一五年一月
目录
一、工程概况 (01)
二、施工布置 (01)
三、钻孔和灌浆的程序和工艺 (03)
四、钻孔、灌浆和灌浆计量的设备 (06)
五、灌浆材料与制浆工艺 (07)
六、钻孔和灌浆质量的保证措施 (08)
七、钻孔和灌浆安全施工措施 (11)
八、施工机械、设备配置 (12)
九、劳动力配置计划 (13)
十、劳动力管理………………………………………………第13
水城县万营水库工程导流洞灌浆施工方案
页
附件1：施工平面布置示意图
附件2：施工进度横道图
附件3：导流洞顶拱断面展开回填灌浆布置示意图
附件4：导流洞全断面展开固结灌浆布置示意图
导流洞灌浆施工方案
一、工程概况
万营水库位于珠江流域红水河水系北盘江的一级支流万营河上，隶属水城县新街乡马路村及大元村。水库坝址距水域县城约75KM，距新街乡驻地约lOKM乡村公路通往库区左岸炭山小学附近，交通较为方便。
万营水库工程任务是灌溉、乡镇供水，可向发耳乡提供灌溉水量205万m3，乡镇供水量185万m3。
万营水库正常蓄水位1575m，总库容为313万m3，正常蓄水位以下库容为252万m3，兴利库容221万m3，年可供灌溉水量205万m3(P=80%)、乡镇供水185万m3(P=95%)。工程规模为小（Ⅰ）型，工程等别为Ⅳ等。
本导流洞灌浆工程主要工作内容有：
（1）、钻孔：包括洞0+000～洞0+222.022段灌浆孔、检查孔、观测孔和排水孔的钻孔，以及所需进行的钻孔冲洗、压水试验、灌浆前孔口加塞保护等全部施工作业。
（2）、灌浆：包括洞0+000～洞0+088段回填兼固结灌浆，洞0+088～洞0+222.022段顶拱回填灌浆。
主要项目工程量见下表：
导流、放空兼环境水管隧洞工程灌浆主要工程量表
二、施工布置
1、施工区域的划分
根据本工程导流洞砼衬砌类型的特点，为满足施工进度要求，将施工区域钻孔灌浆施工进行区域划分。拟定施工区分为3个区域：（1）导流隧洞洞0+000～洞0+088段回填及固结灌浆（A型断面）；
（2）导流隧洞洞0+088～洞0+142.876段回填灌浆及排水孔（C型断面）；
（3）导流隧洞洞0+142.876～洞0+222.022段回填灌浆及排水孔（B 型断面）；
2、施工道路
根据万营水库施工现场平面布置的施工道路情况，沿用进场公路接1#及2#临时公路,通过1#砼拌和站临时便道进入导流洞进行灌浆。
3、风、水、电的布置
风：使用一台电动移动式空压机（功率22KW，4m3）随工作面利用高压风管直接入钻孔工作面。
水：在导流洞进口附近30m处设一个集水池,通过水泵直接抽入。
电：利用1#变电站315KVA变压器接至1#砼拌和站配电箱,通过此配电箱利用导流洞进口已开挖边坡立设电杆接至导流洞进口，洞内动力线与照明线分开布置，洞内照明采用36V低压灯泡，每10米安装100W灯泡一只，照明线挂在距底板1.0m位置。
4、制浆站布置
根据导流洞进口场地实际情况,在离进口30处设一制浆站，制浆机功率为1.5～2.0KW，采用软式高压输浆管直接送至工作面，制浆站占地面积50m2，设计存放水泥量20t，设计制浆能力160L/min。
5、项目划分的原则
依据六盘水市水利工程质量安全监督站审批的“对水城县万营水库工程质量管理项目划分的认定”[市水质监（2015）10号]项目划分原则的要求，导流兼放空洞工程固结灌浆分为2个单元工程,分别为：洞0+000～洞0+040及洞0+040～洞0+088，单元工程编号为：A1-B13-C44～C45。回填灌浆分为5个单元工程，分别为：洞0+000～洞0+025、洞0+025～洞0+074、洞0+074～洞0+142.876、洞0+142.876～洞0+157、洞0+157～洞0+222.022，单元工程编号为：A1-B13-C46～C50。
三、钻孔和灌浆的程序和工艺
在浇筑导流洞洞身衬彻混凝土时，预埋Φ50钢管或PVC管，钻孔从预埋管中进行，按先回填、后固结、再排水的施工次序进行钻孔和灌浆施工，若局局未能埋设预埋管，钻孔时直接采用手风钻钻灌浆孔。
1、回填灌浆的施工
回填灌浆的钻孔，在衬砌混凝土达到70%的设计强度后就可进行，在钢筋混凝土衬砌中的回填灌浆孔，可采用直接钻孔的方法，也可采用预埋
灌浆管法。
钻孔深入岩石10cm，并测记混凝土厚度和空腔尺寸，绘制剖面图。
超挖大的洞段，在混凝土浇筑前采用预埋灌浆管、排气管的方法，并将排气管埋于超挖最高的地方。
洞内回填灌浆施工按两个次序进行，同一灌浆区先施工Ⅰ序孔，后施工Ⅱ序孔，各序孔灌浆时间间隔不小于48h，Ⅰ、Ⅱ序孔分类编号。
回填灌浆水灰比按施工图纸的要求或监理人的指示确定，砂浆强度标号不得低于相应部位结构混凝土标号，且应提高一个强度等级。一序孔可灌注水灰比为0.6（或0.5）：1的水泥浆。二次序可灌注1：1和0.6（或0.5）：1两个比级的水泥浆。空隙大的部位灌注水泥砂浆，但掺砂量不大于水泥重量的200%。
回填灌浆压力按施工图纸进行，回填灌浆压力为0.2Mpa。
同一灌区内回填灌浆先进行Ⅰ次序孔，Ⅰ次序孔串浆不必重灌，等孔内串出最浓一级的浆液时可封堵。后进行Ⅱ序孔，Ⅱ序孔串浆封堵后必须扫孔重灌。
同一灌区内的回填灌浆孔，由隧洞较低的一端开始向较高一端推移，推移灌浆的具体做法：将低端的第一个孔作进浆孔，临近的孔作为排水、排气用，待排出最稠一级浆液后立即将孔关闭，再改变为进浆孔，直至全序孔灌浆达到结束标准后结束。
各部位灌浆时密切监视衬砌混凝土的变形情况，并在灌浆工作开始前先安装千分表，防止产生变形及抬动，并定时进行监测作好记录。
做好压力表的校定，控制好压力升压过程，并注意在升压过程中混凝土变形观测。
在规定压力下，灌浆孔停止吸浆，延续灌注10min即可结束。
回填灌浆结束后，排除孔内积水和污物，采用水泥砂浆将钻孔封填密实，并将孔口压抹平整，露出衬砌混凝土表面的埋管割除。
回填灌浆检查孔在该部位灌浆结束7天后进行。灌浆结束后，将灌浆记录和相关资料提交监理人，由监理人确定检查孔位置及数量（初按砼衬砌15m一段布置1排检查孔，也可按灌浆孔数的5%进行检查）。
采用钻孔注浆法检查质量，应向孔内注入水灰比2：1的浆液，在规定压力下，初始10min内注入量不超过10L，即为合格。否则，应按监理人指示或批准的措施进行处理。
2、固结灌浆的施工
导流洞固结灌浆在回填灌浆7天后方可进行，采用纯压式灌浆法。固结灌浆孔按环间分序环内加密的灌浆方法进行，环间宜分为两序进行灌浆，各孔统一分类编号。
固结灌浆前应先进行洗孔及灌前简易压水试验，冲洗水压力采用80%的灌浆压力并不大于0.3Mpa，冲洗时间20min。压水试验，试验孔数不少
于总孔数的5%，试验采用“简易压水”、“单点法”或“五点法”进行压水试验。
简易压水试验应在裂隙冲洗后或结合裂隙冲洗进行。压力为灌浆压力的80%，该值若大于1Mpa时，采用1Mpa；压水20min，每5min测一次压水流量，取最后的稳定流量作为计算流量，其成果用透水率表示。“五点法”和“单点法”压水试验按DL/T5148-2001执行。
灌浆方法：孔深≤6m可选用全孔一次灌浆法，孔深＞6m时，采用一次成孔，自下而上分段灌浆法，本工程导流洞固结灌浆孔设计孔深为2m，故采用全孔一次灌浆法。
采用一次成孔，自下而上分段灌浆法时，若因地质条件较差发生绕塞渗漏时，可将灌浆塞上移至混凝土衬彻面0.5m处，进行合灌以防渗漏，也可采用自上而下分段灌浆法。
固结灌浆栓塞：采用橡胶塞。
为防止岩石面或混凝土面抬动，固结灌浆原则上一泵灌一孔，当相互串浆时，采用群孔并联灌注，但并联孔数不宜多于3个，并控制好灌浆压力。
灌浆压力、浆液水灰比及浆液变换按《水工建筑物水泥灌浆施工技术规范》（DL/T5148-2001）执行。采用3：1、2：1、1：1、0.6(或0.5):1（重量比）四个比级，灌浆浆液由稀到浓遂级变换。
当灌浆压力保特不变，注入率持续减少时，或注入率不变压力持续升高时，不得改变水灰比。
固结灌浆，当注入率大于30L/min时，根据具体情况适当越级变浓。
固结灌浆中，当某一级水灰比浆液的灌入量已达到300L以上，或灌注时间已达30min，而灌浆压力和注入率均无显著改变时，改浓一级水灰比灌注。
固结灌浆时，当改变浆液后，如灌浆压力突增或吸浆量突减，立即查明原因，进行处理。
固结灌浆结束标准
1）在规定压力下，当注入率不大于1L/min，持续30min，灌浆即可结束。
2）当长期达不到结束标准时，报请监理人共同研究处理措施。
封孔
灌浆孔灌浆和检查孔钻孔注浆结束后，采用水泥砂浆将钻孔封填密实，并将孔口压抹平整。
检查孔施工
1）固结灌浆检查孔在该部位灌浆结束3～7天后进行，钻孔采用风动钻机及监理要求的钻机进行，检查部位按监理人指示进行。
2）采用单点压水试验方法进行检查，检查孔数量不小于灌浆孔总数
5％。检查结束后进行灌浆和封孔。
3、排水孔的施工
排水孔的施工在相应部位的回填与固结灌浆全部完工后进行。
（1）钻孔施工
1）测放孔位，安置固定钻机，精确调整钻孔角度和方向。
2）钻孔：采用手风钻钻孔。
钻孔时注意钻进压力、钻进速度等变化，如果发现异常孔段，做好记录，并观测钻孔穿过的断层及破碎带的宽度、性状、结构面部位。钻孔过程中严格控制钻进压力和转速，确保孔底偏差达到设计标准。
（2）孔内冲洗及孔口保护：钻孔结束后，必须进行冲洗，确保孔内沉淀物不超过20cm，冲洗结束后，均妥善保护好孔口，以防孔内落入异物导致堵孔。
（3）孔内、孔口保护装置安装：在钻孔结束前按照施工图纸、文件或监理人指示做好孔口、孔内保护装置，所有保护装置的材料经验收合格后，方可使用，孔口、孔内等保护装置严格按照图纸、文件或监理人的指示进行加工安装。所有排水孔施工完成后均应妥善保护，直到验收合格移交为止。
四、钻孔、灌浆和灌浆计量的设备
钻孔灌浆主要设备的选型
（1）钻孔机械的选型
钻孔设备：按孔深、孔径要求配备不同的钻孔机械。
1）手风钻：手风钻主要选TY28，用于导流洞隧洞回填灌浆、固结灌浆及排水孔钻孔。
2）XY-2PC型地质回转钻机：用于监测仪器孔钻孔、要求取芯的检查孔钻孔。
（2）灌浆机械的选型
导流洞灌浆采用一台BW-160型泥浆泵（功率1.5～2.0KW）：排量160L/min，最大工作压力5MPa，主要
（3）灌浆自动记录仪
灌浆记录仪采用三参数记录议。
五、灌浆材料与制浆工艺
1、水泥
1）根据施工图纸或监理人指示，选用水泥品种。用于回填、固结灌浆的水泥标号不应低于PO32.5Mpa。
2）灌浆用的水泥必须符合规定的质量标准，不得使用受潮结块的水泥。水泥不应存放过久，出厂期超过三个月的水泥不应使用。
2、水
灌浆用水应符合DL/T5144的规定。
3、掺合料
经监理人批准，承包人可在水泥浆液中掺入砂、粘性土、粉煤灰和水玻璃等掺合料。各种掺合料质量应符合DL/T5148-2001的规定，其掺入量应通过试验确定，试验成果应报送监理人。
4、外加剂
经监理人批准，承包人可在水泥浆液中掺入速凝剂、减水剂、稳定剂以及其它外加剂。各种外加剂的质量应符合DL/T5148的规定，其最优掺加量应通过室内试验和现场灌浆试验确定，试验成果应报送监理人。所有能溶于水的外加剂应以水溶液状态加入。
5、浆液制备
（1）制浆材料称量
制浆材料必须称量，称量误差小于5%。水泥等固相材料采用重量称量法。
（2）浆液搅拌
1）各类浆液必须搅拌均匀，测定浆液密度参数，并作好记录。
2）纯水泥浆液的搅拌时间：使用普通搅拌机时，不少于3min；使用高速搅拌机时，不少于30s。浆液在使用前过筛，从开始制备至用完的时间宜小于4h。所有拌和后2h内没有灌浆的浆液应废弃。
3）拌制细水泥浆液和稳定浆液，可加入减水剂并采用高速搅拌机，其
转速满足设计要求，搅拌时间应通过试验确定。细水泥浆液的搅拌，从制备至用完的时间小于2h。
（3）集中制浆
1）中制浆站制备水灰比为0.5∶1的纯水泥浆液，输送浆液流速为1.4～2.0m/s，各灌浆地点应测定来浆密度，并根据各灌浆点的不同需要调制使用。
2）浆液温度保持在5～40℃，低于或超过此标准的视为废浆。
六、钻孔和灌浆质量的保证措施
1、施工准备
1）对本灌浆区内的所有作业孔进行分序及编号。
2）编写作业指导书，进行技术交底。让施工人员熟悉施工参数、技术要求、施工特点、施工顺序及分排分序情况，掌握操作规程、规范。
3）布置风、水、电、输浆管路及制浆系统，并检查风、水、电、输浆管路是否满足施工要求；试运行制浆系统，确定制浆系统供浆能力、供浆范围。
4）准备施工材料，进行材料验收和检验并上报监理人，最终确定灌浆使用的施工材料（水、水泥、掺合剂、砂等）。
5）搭设施工平台或制作钻灌台车；
6）搭设安全防护栏，挂设安全网；
7）调试施工机械；
8）进行浆液试验；
2、钻孔施工质量控制
由施工技术人员根据施工图纸进行布孔，并现场标注孔位、孔号、孔序。钢筋混凝土中的固结灌浆孔，混凝土浇筑前按施工图要求预埋灌浆管。预埋管孔口固定好方位，灌浆孔位与设计孔位偏差不大于设计图纸的规定，对所有的灌浆孔进行分序编号，按序进行钻孔施工。钻孔完毕后须进行钻孔冲洗，验孔合格后方可进入下道工序。
3、灌浆质量控制措施
（1）灌浆工程是隐蔽工程，必须由有经验经过专门技术培训并考试合格的人上岗操作。上岗人员必须持上岗操作证。
（2）建立施工质量检查机构，每班均有技术员现场值班监督检查，执行“三检制度”，按设计要求，技术规范、监理人指示进行施工，上道工序未完成下道工序不得施工，使每道工序都处在质量受控状态，每道工序都符合质量要求。
（3）开工前做好技术交底与技术培训。
（4）灌浆设备、仪表经检验、校定合格后方可投入使用。
（5）使用三参数自动灌浆记录仪，自动灌浆记录仪由业主提供，经监理工程师率定后使用。
（6）灌浆泵压力表摆动范围要求不大于灌浆压力的20%。使用耐蚀灌浆阀门、高压灌浆闸阀。
（7）灌浆设备、管路、压力表、都必须有足够的排浆量及达到各种灌浆的要求。
（8）配制足够的设备。各种灌浆材料确认合格后，经监理人批准后使用。
（9）安排责任心强的人看守压力表，并进行抬动观测。
（10）在预埋灌浆管时，由灌浆专业技术人员指挥按设计图纸，配合混凝土衬砌施工进行准确的埋设并固定好方位。
（11）控制浆液使用时间，不得超过定期规定时间。
（12）施工中认真做好原始记录，做到清晰、真实、准确。技术人员及时将原始记录进行汇总整理分析并报送监理人，以便指导灌浆工作顺利进行。
（13）施工中若出现异常情况，立即采取处理措施，并及时报告监理人。
（14）当某灌浆单元工程结束后，立即向工程监理提交全套灌浆资料，按工程监理指定的检查孔位及检查方法进行检查。
4、特殊情况的处理
1）回填灌浆特殊情况处理
（1）空腔较大部位、超挖大的部位、塌方段，预埋灌浆管，预埋管不少于2组（每组2根；其中1根为排气管；另1根为灌浆管，排气管埋在最高处，进浆管次之）。
（2）灌浆过程中如发现漏浆，根据具体情况采用嵌缝、表面封堵、加浓浆液、降低压力、间歇灌浆等方法处理。但处理方法报监理人审批或遵照监理人的指令进行。
（3）灌浆过程中发生与其它孔串浆，等被串孔排出浓浆时将其堵塞，一次序孔串浆可不必重灌，二次序孔串浆扫孔重灌。
2）固结灌浆特殊情况的处理
（1）有地下水的固结灌浆孔，测定涌水流量、地下水压力，灌浆时可适当增加灌浆压力，所增加压力须报请监理人批准后方可使用。
（2）钻孔时注意回水颜色地层的变化，遇有断层、破碎带、地下涌水及其它异常现象，及时向工程师汇报。由监理、设计和施工单位共同商定处理办法。
（3）灌浆中每个灌浆孔的灌浆工作必须连续进行。若因故中断，必须尽早恢复灌浆，中断超过30min时，进行冲洗，如冲洗无效时，扫孔重灌，重灌时从开始灌浆时的水灰比开始。
（4）灌浆过程中，如冒浆、串浆、浆液变浓等情况，处理方法按《水工建筑物水泥灌浆施工技术规范》（DL/T5148-2001）的有关规定执行。并
详细记录，同时将采取的处理措施、结果通知监理人。
（5）有地下水涌出的灌浆孔，灌浆工作结束后，做屏浆措施。屏浆时间不少于1小时，然后可用机械封孔法封孔。
（6）若灌浆量大，灌浆难于结束时，可采取低压、浓浆、限量、间歇、浆液中掺入速凝剂、加砂、加水玻璃双浆液等方法处理。但处理方法必须由监理人批准后方可采用。
（7）在已完成或正在灌浆的地区，其附近30m内不得进行爆破作业。
七、钻孔和灌浆安全施工措施
（1）建立完善的安全管理网络
成立各施工项目的安全主管责任人、分管责任人、专职安全员、兼职安全员的管理网络，明确各级权责，统一布置、统一调度。
（2）强化安全日常管理
对进场施工人员组织安全知识学习，现场营造安全施工氛围，作业人员统一劳保着装，组织开展日常的“三工”活动和岗位安全评价活动，组织定期和不定期的安全检查，投入足够资金及时加强隐患整改。
（3）编制针对性的安全技术方案
针对不同的施工部位、不同的作业条件，编制安全技术方案，如平车的设计安全性、风水电布置的安全性、钻机锚固的安全性等均有具体方案，并验收合格后投入使用。
（4）加强设备、安全设施的检修和维护
钻机的防护罩、机械的提升结构系统、平车的调节螺栓、防护网、护栏、脚手架、爬梯等往往容易损坏，需要及时检查和更换、加固。
八、施工机械、设备配置
根据施工计划要求，为了保证导流、放空兼环境水管隧洞工程的进度
和质量，本工程将配备足够的施工机械、设备。施工设备应合理配套，事先检修，提高完好率和利用率，并按要求时间入场。
1）设备的使用及维护管理措施
（1）项目部所有机械设备均按设备目录进行统一分类编号，并安装统一编号牌，建立机械台帐和卡片，做到帐、卡、物三相符。凡在施工现场的设备，其使用操作及维护作业，必须符合有关要求。设备操作人员必须严格按照机械操作规程，达到五懂三会。充分发挥设备效能，保证施工质量，完成各项规定指标。
（2）新工人上岗前或新设备在试运行和使用前，必须将有关资料、构造性能、安全操作规程向操作员交底，经过必要的培训并经考试合格发证后，方准上岗。
（3）未经批准，任何人不准随意拆除设备的安全装置和零配件。
（4）根据水电施工特点，维护保养种类可分为：例行保养、适时保养、停放保养、转移前保养。各级保养均由项目部物资部门牵头，并均应有保养记录，交物资部门保存。
（5）各级保养，无论机况如何，均应按规定的时间间隔和作业项目强制执行，超保时间不得超过周期的10％。
（6）测量设备管理：工程开工前，项目部根据工程需要，确定测量设备检测、实验任务，编制所需检验、测量和实验清单，规定常用设备的检定和标识方法。项目部对投入使用的检测设备从制定配置计划、采购、入库检定、发放登记、使用维护、周期检定到报废消号的流转过程实行统一管理，使之处于受控状态。投入使用的测量器具均在校准有效期内，并在开工前进行了检定，仪器设备均符合规定指标。
九、劳动力配置计划
根据本工程实际情况，以公司在职人员为主，主要技术工、机械操作工采用公司内部定员定岗的原则，施工强度高峰期时聘用相关工人做劳动力的补充，按工程施工阶段劳动力配置计划如下表：
十、劳动力管理
进入现场所有劳动力接受现场经理部的统一管理，统一指挥，劳动力进场后，统一组织培训后再上岗，特殊工种一律持证上岗。
项目经理部根据现场施工条件、工程量、施工网络进度计划等对工程项目和进度进行分解，在充分考虑工程技术要求、工种配置、分项工程进度的基础上，编制《劳动力计划》和《劳动力进点通知单》，内容包括劳动力人数、专业技术要求、进点时间等。
项目经理部根据施工要求，经公司统筹调配，本着“需则进、完则退”的原则，安排劳动力进出场，现场不留闲人，杜绝人为窝工现象，同时避免人员频繁调动。
做好劳动卫生和劳动保护工作，建立健全医疗保障制度和措施，制定饮食卫生制度及营养方案，注意地方病防治，确保施工人员身体健康。
1、施工概况 某某水电站拦河坝施工导流隧洞布置在大坝左岸山体内，形状为6M×8M（宽×高）的城门型，隧洞由进口喇叭段、闸门槽段及洞身组成，全长540M，进口底板高程322.0M，出口底板高程316.6M，隧洞底坡1%。喇叭口为椭圆形。在门槽墩顶有一座混凝土排架式闸门启闭架，以便导流洞永久封堵施工。 导流洞封堵施工主要包括：导流洞进口闸门安装；施工排水及开挖；堵头混凝土施工；导流洞封堵灌浆。其主要工程量为：闸门安装一扇，石方开挖109M3，堵头混凝土913M3，固结灌浆135M，接触灌浆230M，回填灌浆139M3。 堵头混凝土起止桩号分别为:导0+192.0、导0+210.0，长度
18.0M，形式为喇叭形。喇叭段长7.5M，起止桩号分别为:导0+193.0、导0+200.5，梯形状，上游坡1：1，下游坡1：4.5,高1M，导流洞的底板及两侧都需开挖成此形状，洞顶高程不变，其圆弧半径由R3464开挖成R4619。 2、闸门安装 2．1、安装准备 闸门门叶由上、中、下三节组成，现已运输、拼装，门槽清理、闸门复测等准备工作已全部完成。通过卷扬机和滑轮组试运转闸门成功。 2.2、下闸蓄水 下闸蓄水分两步进行，计划时间为10月28日。 （1）、利用卷扬机下闸 下闸指令一下，立即启动卷扬机，将闸门缓缓落下，直至闸门距全部关闭1M。 （2）、闸门下至距全部关闭1M后，利用布置在闸墩上的液压千斤顶连续将闸门落下，直至闸门全部关闭。 闸门用钢丝绳吊住系于横梁上，液压千斤顶共四个，分两组布置在两侧的闸墩上，先由一组顶住横梁下落闸门，另一组千斤顶作好准备，当第一组千斤顶下落到位后，由第二组接力顶住横梁下落闸门，
第一章施工总说明 1.1 工程概况 **水库工程位于重庆市*县境内,地处长江三峡区段小流域的二级支流桃溪河上游,坝址至*县县城47Km,距重庆市的公路里程为 350Km。**水库是以农业灌溉和城镇供水为主,兼有发电效益,并为妥 善安置三峡水库移民提供有利条件的综合利用工程,水库正常蓄水 位450.00m,总库容为1.042亿m3,属多年调节水库。 工程规模为Ⅱ等大（2）型,分枢纽和灌区两大部分,枢纽由面板堆石坝、溢洪道、排砂放空洞、引水道和装机6MW的坝后电站组成； 灌区由1条总干渠、2条分干渠、6条支渠和装机9MW的跌水电站组 成。 主洞由上游进口段、洞身段、下游出口段等组成,导流洞全长702.119m,其中进口段34.094m,洞身段652.180m,出口段16.206m, 导流洞断面为城门洞型,洞身采用钢筋混凝土衬砌,衬砌厚度30～ 50cm,衬砌后的过流断面为3m×4m（宽×高）。导流洞进口底板高程 为361.00m,出口底板高程350.00m。 1.2 水文气象及地形地质 1.2.1 水文气象 （1）水文 坝址控制流域面积235.8km2,坝址多年平均流量5.28m3/s,多年平均径流量为1.66亿m3；经历史调查推测坝址最大洪峰流量为 1480m3/s,每年4～10月为汛期,11月～次年3月为枯水季节,主汛期 为6～8月份。 （2）气象 多年平均降雨量：1404.9mm 多年平均气温：18.6℃
极端最低气温：-4.5℃ 极端最高气温：42.0℃ 多年平均蒸发量：1141.3mm 实测最大风速：24m/s 多年平均风速：0.8m/s 多年平均雨日见表1-1. 1.2.2 地形、地质条件 **水库工程坝址位于桃溪河的小河滩,该处河道呈“S”形,河谷呈不对称“V”型横向谷,两岸山体完整、雄伟,岸坡左陡右缓,左岸 呈一陡岩状,坡角为60°～70°,右岸地形稍缓,坡角为30°～50°, 部分地段分布有残、坡积物及崩积物,河谷宽约50m,常水位355～ 362m,水面宽10～20m。河床覆盖层漂卵砾石夹砂层度0～3m。 坝址范围内出露地层为侏罗系中统千佛岩组第七岩性段,地基岩石为砂岩、粉砂岩及泥质岩、夹页岩。河床部位强风化层厚0～ 5.00m,弱风化层厚2.00～13.00m；左岸强风化层厚0～17.35m,弱风 化层厚 2.00～63.00m；右岸强风化层厚0～13.00m,弱风化层厚 2.00～34.00m。坝址区断层发育程度较低,已查明的6条断层中,F3、 F4规模稍大,F1、F2、F5、F6规模均较小。地下水在高程450m以上埋 藏较深,在高程450m以下埋藏较浅。 坝区地震基本烈度属6度以下地区,建筑物不考虑地震设防。
回填灌浆试验施工方案 一、编制依据 设计图纸及水工建筑物水泥灌浆施工技术规范SL62-2014。 二、施工布置 1. 风、水、电系统 风、水、电均由已形成的风、水、电系统就近供给，以满足工面需求。 2. 现场布置 浆液搅拌机、灌浆泵等布置在洞内距灌浆区域不大于60米的地方，随灌浆进度适时搬移。制浆系统安放高速制浆机一台、搅拌桶一台。输浆管采用φ50软管连接到各用浆点。制浆材料采用重量法称量，水泥采用PO42.5的普通硅酸盐水泥。 3. 灌浆平台 利用钢管、钢模搭设简易平台，在平台上进行灌浆施工。 4.材料运输 水泥等施工材料采用自卸汽车运输，人工搬运至灌浆区域的灌浆平台上。 三、灌浆材料 1.水泥 水泥采用PO42.5的普通硅酸盐水泥。水泥必须新鲜，受潮、结块及出厂期超过三个月的水泥不得用于工程中。 2.水 灌浆用水应符合拌制水工砼用水的要求，不含油污、淤泥等杂质，PH值及物质含量等符合规定要求，拌浆水的温度不得高于40℃。 四、回填灌浆 回填灌浆在砼强度达到70％设计强度后进行，自下而上50米为一个区段，分两序施工。 1.施工参数 (1)回填灌浆孔孔径50mm，孔深为深入基岩0.1m。钻孔时应测记砼厚度和空腔尺寸，回填灌浆孔的位置与设计孔位的偏差不得大于20cm。 (2)回填压力初拟为0.4MP，待灌浆试验后合理调整。 (3)Ⅰ序孔灌注0.5:1的水泥浆液，Ⅱ序孔灌注1：1和0.5:1两个比级的浆液。 (4)空隙大的部位灌注水泥砂浆，但掺砂量不得超过水泥重量的200%。 2.施工方法 (1)首先对混凝土衬砌施工时预留的灌浆孔进行定位，用风钻重新打孔至岩石内0.1m，然后清除孔内杂物，再按照设计图纸进行灌浆。 (2) 制浆采用指定制浆站拌制不低于425#普通硅酸盐水泥浆液（或水泥砂浆）由灌浆机输送至工作面后用3SNS型灌浆泵灌注入孔。制浆材料必须称量准确，各种浆液搅拌均匀并测定浆液密度，浆液在使用前要过筛。 (3)灌浆前对衬砌混凝土施工缝和混凝土缺陷等进行全面的检查，对可能漏浆的部位进行处理。采用孔口阻塞纯压式灌浆法施工，灌浆过程中严密监视衬砌
导流洞封堵施工方案
批复表 （监理 [ 2017] 批复001号） 合同名称：盂县龙华口水电站工程（一期）土建01标合同编号： LHKSDZ-TJ-2008-01 致：山西省水利建筑工程局龙华口枢纽工程项目部 贵方_______年____月____日报送的龙华口大坝导流洞封堵施工方案(文号：（省水工[2017]技案001号），经监理机构审核，批复意见如下： 附件：施工技术方案申报表（省水工[2017]技案001号） 《龙华口大坝导流洞封堵施工方案》 监理机构：山西省水利水电工程建设监理公司 龙华口水电站工程监理部 总监理工程师： /监理工程师： 日期： 2017 年 8 月 16 日 承包人：山西省水利建筑工程局 龙华口枢纽工程项目部 签收人： 日期： 2017 年 8 月 16 日
说明：1、本表一式 4 份。由监理机构填写。承包人签收后，承包人、监理机构、发 包人、各1份。 2、一般批复由监理工程师签发，重要批复由总监理工程师签发。 3、本批复表可用于对承包人的申请、报告的批复。 施工技术方案申报表 （省水工[2017]技案001号） 合同名称：盂县龙华口水电站工程（一期）土建01标合同编号： 致：山西省水利水电工程建设监理公司龙华口水电站工程监理部 我方今完成盂县龙华口水电站工程土建01标工程龙华口大坝导流洞封堵施工方案的编制，并经我方技术负责人审查批准，现上报贵方，请审批。 附：《龙华口大坝导流洞封堵施工方案》 承包人：山西省水利建筑工程局 龙华口枢纽工程项目部 项目副经理： 日期： 2017年 8月 15 日
说明：本表一式4份，由承包人填写，监理机构审核后，随同审批意见承包人、监理机构、发包人、设计代表各1份。 盂县龙华口水电站工程土建01标 龙华口大坝导流洞封堵施工方案
导流隧洞封堵水库下闸蓄水是水利枢纽工程建设的一个重要里程碑，而导流洞封堵施工又是实现这一里程碑的关键。文章着重对安徽省xxxx水库导流洞封堵堵头的施工进行介绍，对以后类似工程有一定的借鉴作用。 1 概述 xx水库工程位于xxxx镇和xx镇境内，坝址地处xx水库大坝上游约26Km的xx支流xx上的xx村境内，控制流域面积745Km2，总库容4.51亿m3，水库枢纽等级为二级。xx水库以防洪为主，兼有发电、灌溉、供水等综合利用效益。 xx水库导流(泄洪)洞为”龙抬头”形式，洞身段断面型式为圆拱直墙式，净空断面尺寸为 6.7×8.4m（宽×高）。导流洞全长217.752m，上游段114.514 m为临时过流段，下游103.238 m为泄洪洞利用段，在桩号0+114.514处与泄洪洞”龙抬头”段连接。枢纽工程于2004年底开工，2005年12月顺利实现导流。2008年底大坝填筑至234 m高程，达到下闸蓄水条件，2009年4月中旬实现导流洞封堵，水库下闸蓄水。xx水库下闸蓄水是xx水库工程建设的一个重要里程碑，而实现这一目标的关键就是导流洞的封堵设计与施工。 2 封堵施工 2．1 封堵时段及封堵流量 根据《水利水电工程施工组织设计规范(试行)》规定“封堵时段宜选在汛后枯水期初”，根据水文资料显示，xx3月下旬已进入枯水期，为统筹兼顾，将导流洞封堵时间推迟至4月中旬，此时的1O年一遇旬平均流量为20.0 m3／s。 2．2 施工布置 2．2．1 临时道路布置
导流洞左侧至导流洞洞口平台段需要修筑跨河便道。便道顶宽6m，长280m，以满足闸门吊装运输。 2．2．2 水、电系统布设 (1)施工用水 从导流洞出口抽水至工作面。 (2)施工供电 封堵工程主要施工设备为一台混凝土泵、一台750型强制式搅拌机、一台500型强制式搅拌机、混凝土振捣设备、生活区用电及照明用电等，用电负荷较大，故需重新架设变压器引高压线路至工作面。 2．3 施工安排 导流洞临时封堵在2009年4月中旬进行，2009年4月中旬至2009年5月底进行永久堵头混凝土施工，采用台阶浇筑，各工作面平行作业，各工序间适时穿插施工。 2．4 施工方法 2．4．1 下闸 (1)闸门加工 导流洞封堵闸门为潜孔式平板钢闸门，闸门尺寸为5.7m×10.0m （宽×高），共1扇，重量为60.58T。底槛高程为134.65m，启闭机台高程160.5m。门叶设计沿横向分为四节,节间通过连接耳板连接，现场焊接、连接工作在安装闸门时完成。 (2)闸门吊装
XXXXXX调水总干渠工程 TBM双护盾 豆砾石回填和回填灌浆施工方案 编制： 审核： 批准： XXXX股份有限公司XXXX调水总干渠项目部 二零零四年六月
1．编制依据 （1）XXXXXX调水总干渠《实施性施工组织设计》； （2）类似工程的施工经验。 2．编制目的 （1）规范操作程序，指导现场施工； （2）确保豆砾石回填和回填灌浆质量，提高隧洞的防水能力和防止管片之间的错动失稳、控制围岩变形。 3．适用范围 XXXXXX调水总干渠隧道管片衬砌背后豆砾石回填和回填灌浆施工。 4．定义 4.1豆砾石回填 TBM施工将导致围岩的应力重分布。为了防止隧洞围岩的变形，使管片与被开挖围岩形成整体的受力，减少管片在自重及内部荷载下的变形以及管片间的错动失稳，需要给开挖过的隧洞和管片外径之间的环形空隙及时进行豆砾石充填。豆砾石回填在管片脱离护盾后立即进行，管片外侧与岩石之间的空隙应充填密实。由豆砾石材料车将豆砾石运至豆砾石泵，然后用高压风通过管片灌浆孔吹入。 4.2回填灌浆 当豆砾石注入管片与围岩之间的空隙后，应及时的在豆砾石空隙间注入水泥浆液，使管片与围岩之间形成一定强度的环型建筑物。5．豆砾石回填，回填注浆参数 5.1豆砾石回填 5.1.1初取豆砾石回填压力为0.2～0.4Mpa,豆砾石回填量每环 2.7～
3.15m3。 5.1.2豆砾石回填操作控制 （1）豆砾石回填坚持“脱离护盾一环管片就必须回填一环”的原则；（2）豆砾石回填结束标准应以回填量和回填压力双重控制标准进行控制； （3）当注完一环时候人工检查注浆孔里是否注实。如发现没有注实，则继续注实为止。 5.2回填灌浆 5.2.1灌浆参数 扩散方式：渗透；注浆压力：0.2Mpa 每环理论灌浆量：1.35 m3浆液基准配比：水：水泥=0.6：1 附豆砾石注浆试验记录表和隧洞回填试验成果表。 5.2.2灌浆结束标准 当注浆压力上升达到设计压力，并在规定的时间内不进浆或进浆很少时，停止注浆。 6 施工技术要求 6.1人员配置 表6-1 豆砾石回填和回填灌浆人员配备表
下库导流洞堵头封堵施工方案 1 工程概述 1.1 概述 洪屏电站下库导流洞布置在大坝右岸，导流洞进口位于大坝上游约130m 处，出口在大坝下游约60m处。导流洞全长269.68m，由进口段、洞身段和出口段组成。进口底板高程为121.5m，出口底板高程为120.5m，进出口高差1.0m。 导流洞封堵段位于桩号导0+120～导0+135之间，长度为15m。堵头分两部分，其中桩号导0+120～导0+129之间为全断面封堵，断面尺寸为8.70×8.55m （宽×高）；桩号导0+129～导0+135之间封堵段预留灌浆廊道，廊道尺寸为2.50×2.50m（宽×高），堵头混凝土为C20W5F50, 二级配。 1.2 水文气象 下水库位于北河上游河段的秀峰河上,控制集水面积258.0km2,多年平均年径流量约2.63亿m3，年平均流量8.33m3/s,月径流最小为2.77m3/s，发生在12月，径流主要由降雨形成，10月～3月为枯水期。计划在2015年4月30日前完成导流洞封堵闸门下闸以及堵头混凝土施工前的准备工作,于2015年4月30日进行导流洞下闸蓄水。 1.3 主要工程量 导流洞封堵主要施工内容包括闸门安装及下闸、堵头C20混凝土、C20埋石混凝土台阶、引接回填灌浆管、回填灌浆、固结灌浆、冷却水管、钢筋制安等。主要工程量见下表1-1。 注：表中工程量为设计蓝图工程量，结算量以现场实际发生量为准。 2 编制依据 (1) 江西洪屏抽水蓄能电站工程主体土建工程C4标下水库土建工程施工合同；
(2) 《下水库导流隧洞堵头结构、灌浆布置图（1/2）》H76J-8D4-23、《下水库导流隧洞堵头冷却水管、灌浆廊道钢筋布置图2/2》H76J-8D4-24、导流洞封堵闸门布置图、导流洞封堵闸门门槽布置图； (3) 江西洪屏抽水蓄能电站工程主体工程主体土建工程下水库土建工程招标文件； (4) 《水工混凝土施工规范》DL/T5144-2001； (5) 《水工建筑物水泥灌浆施工技术规范》DL/T5148-2012； (6) 《水工混凝土钢筋施工规范》DL/T5169-2013； (7) 《水电水利工程模板施工规范》DL/T 5110-2013； (8) 工程建设强制性条文（电力工程部分）2011版。 3 施工布置 3.1 施工道路布置 导流洞下闸封堵后，在导流洞出口上、下游处设置土石围堰，围堰与护坦下游EL.120平台相连，使导流洞出口形成封闭基坑，方便施工。 拟从大坝下游左岸坝下0+200.00位置修筑一条至导流洞出口的施工便道，由于坝前蓄水需通过下库大坝放空管泄流，并经下游左岸泄流至下游，在修筑大坝下游左岸至导流洞出口的施工便道时，在坝下0+200.00位置设置一座临时钢栈桥，确保坝前来水顺利通过左岸泄出,也保证导流洞施工道路畅通。如遇超标洪水，立即撤离人员、设备。待洪水退去后，及时修复围堰，恢复生产。 3.2 施工用电 导流洞施工用电利用下库左坝变压器，施工电源线路严格按照国网新源公司要求的三相五线制配置，配电箱满足国网新源公司相关要求。 洞内照明从导流洞下游架设照明线路，洞内每10m安装一盏50W白炽灯照明，工作面采用1kW碘钨灯照明。并在洞内每10m安装一盏应急照明灯。3.3 施工供水 施工用水直接在导流洞下游出口位置安装一台7.5kW潜水泵，以满足施工用水需要。 3.4 施工供风 施工供风利用一台9m3电动空压机供风，供风钢管至洞口位置，利用橡胶管至作业面。 3.5 导流洞内排水 导流洞封堵期施工排水主要为导流洞封堵闸门渗水、导流洞洞外渗水、洞内渗水及施工污水。 现场施工时，在导流洞封堵段上游设置高1.0m的砖砌围堰，挡住导流洞闸门及上游段渗水，并利用两根DN300钢管沿底板穿过砖砌围堰,将上游来水排至永久堵头段下游（现场施工时依据现场实际情况确定是否需要增加）。在洞身两侧设置临时排水沟，将渗水和施工弃水集中引至洞外，在洞外利用1台15kW潜水泵将渗水抽排至围堰外侧。 具体布置详见附图：《导流洞封堵施工布置图》所示。
CB01施工技术方案申报表 （承包 [2016] 技案 003 号） 合同名称 : 普定县红坪水库工程建设项目一标段合同编号：PDSTGCSG-2015-07 致：贵州江河监理有限公司普定县红坪水库工程监理部 我方今提交普定县红坪水库工程建设项目一标段工程（名称及编码）的 : 附：□施工组织设计□ 施工措施计划 □专项施工方案□ 度汛方案 □灾害应急预案□施工工艺试验方案 □专项检测试验方案□ 工程测量施测方案 □工程放样计划和方案□ 变更实施方案 □ 施工导流方案□ □□ 请贵方审批。 承包人： 项目经理： 日期：年月日 监理机构将另行签发审批意见。 监理机构： 签收人： 日期：年月日 说明：本表一式份，由承包人填写，监理机构签收后，发包人份、设代机构份、监理机构份、承包人份。 普定县红坪水库工程建设项目一标段
( 合同编号 : PDSTGCSG-2015-7)大坝导流施工方案 批准： 核定： 审查 : 编写： 二0 一六年四月 贵州山川秀水利建设有限公司
目录 第一章概述 (4) 1.1工程概况 (4) 1.2导流标准 (4) 1.3导流方式 (5) 第二章围堰设计 (5) 2.1水文资料 (5) 2.2进度文件的要求 (5) 2.3设计流量的选定 (5) 2.3.1截流设计流量的选定 (5) 2.3.2围堰设计标准确定 (6) 2.4导流建筑物设计 (6) 2.4.1围堰设计 (6) 2.4.2导流明渠设计 (6) 第三章围堰施工 (8) 3.1施工平面布置 (8) 3.1.1围堰及导流渠施工平面总布置图如下： (8) 3.1.2料场及施工道路 (8) 3.2施工方案 (8) 3.2拟投入的人员及机械设备 (9) 3.2.1拟投入人员表： (9) 3.2.2拟投入主要机械设备表： (9) 第四章基坑排水 (10) 第五章施工进度计划 (11)
回填灌浆工程施工方案及方法 (1) 回填灌浆采用预埋管注浆法。在衬砌混凝土时即按照设计要求，预埋φ50钢管作为灌浆管，在预埋管中钻孔，再进行施灌。灌浆孔分段分序布置，一般分为两个次序进行，后序孔应包括顶孔。回填灌浆孔布置详见《回填灌浆孔布置图》。 (2) 回填灌浆施工工艺流程 在预埋钢管中钻孔→检查→灌浆→质量检查→补灌→验收封孔 ⑶ 造孔 回填灌浆孔采用手持式风钻，从预埋管中钻孔，钻孔孔径不宜小于38mm ，孔深宜伸入岩石10cm ，并测记混凝土厚度和空腔尺寸。 ⑷ 灌浆顺序、分序 灌浆分两序进行，先进行一序孔的灌注，间隔时间大于48小时后，进行二序孔的灌注，并做到由下而上，先边孔，后顶孔。 ⑸ 灌浆压力和结束标准 回填灌浆采用“纯压式”灌浆，孔口灌浆管处装设压力表控制灌浆压力，洞身段回填灌浆孔横断面图 回填灌浆孔平面布置图 序孔
灌浆压力为0.2~0.3MPa 。在设计压力下，灌浆孔停止吸浆并延续5分钟即可结束该孔的灌注。施灌过程中，应密切注意混凝土的扰动变形，有必要时，应安装变形监测装置，并做好相应记录。 ⑹灌浆材料及制浆 回填灌浆使用32.5级普通硅酸盐水泥，拌和水采用地下水，灌浆管采用高压胶皮管，管径与灌浆泵相一致。 回填灌浆，一序孔可灌注水灰比为1（或0.8或0.6或0.5）：1的水泥浆。对较大空腔或空洞部位用水泥砂浆灌注，掺砂量不宜大于水泥重量的200%。 ⑺质量检查、封孔 回填灌浆质量检查，在该部位灌浆结束后7天进行，检查孔应布置在脱空较大，串浆孔集中以及灌浆情况异常的部位，具体位置由监理工程师现场确定。检查孔的数量应为灌浆总孔数的3~5%。 检查标准：质量检查采用钻孔注浆法，检查孔钻孔成型后，向孔内注入水灰比为2：1的水泥浆液，在规定的压力下，初始10分钟内注入量不超过10升，则认为合格。 灌浆浆、待凝等措施，然后采用压力灌浆法封孔，其它孔使用水泥砂孔灌浆结束和检查孔检查结束后，顶孔和有返浆的孔必须采用闭浆，采用机械封孔，孔口压抹齐平，水泥砂浆强度等级和混凝土强度等级相同。
下库导流洞临时堵头封堵施工方案 1 工程概述 1.1 概述 洪屏电站下库导流洞布置在大坝右岸，导流洞进口位于大坝上游约130m处，出口在大坝下游约60m处。导流洞全长269.68m，由进口段、洞身段和出口段组成。进口底板高程为121.5m，出口底板高程为120.5m，进出口高差1.0m。 为确保永久堵头施工质量，减小施工期风险，采取在永久堵头上游侧增设临时堵头的措施，导流洞临时封堵段位于堵头位置桩号为导0+110.0～0+120.0m，长度为10m。为全断面封堵，堵头混凝土为微膨胀C20W5F50, 二级配。 1.2 水文气象 下水库位于北河上游河段的秀峰河上,控制集水面积258.0km2,多年平均年径流量约2.63亿m3，年平均流量8.33m3/s,月径流最小为2.77m3/s，发生在12月，径流主要由降雨形成，10月～3月为枯水期。在2015年7月5日前完成导流洞封堵闸门下闸以及堵头混凝土施工前的准备工作,计划于2015年8月8日进行导流洞下闸蓄水，计划于8月10日开始进行临时导流洞堵头封堵工作。 1.3 主要工程量 导流洞临时堵头封堵主要施工内容包括堵头C20混凝土、引接灌浆管、回填灌浆、接触灌浆、冷却水管等。主要工程量见下表1-1。 表1-1 导流洞封堵工程量表 注：表中工程量为估算工程量，结算量以现场实际发生量为准。
2 编制依据 (1) 江西洪屏抽水蓄能电站工程主体土建工程C4标下水库土建工程施工合同； (2) 《下水库导流隧洞堵头结构、灌浆布置图（1/2）》H76J-8D4-23、《下水库导流隧洞堵头冷却水管、灌浆廊道钢筋布置图2/2》H76J-8D4-24、导流洞封堵闸门布置图、导流洞封堵闸门门槽布置图；《关于下水库导流隧洞永久堵头前增设临时封堵堵头的设计修改通知》HP/C4-[2015]-14； (3) 江西洪屏抽水蓄能电站工程主体工程主体土建工程下水库土建工程招标文件； (4) 《水工混凝土施工规范》DL/T5144-2001； (5) 《水工建筑物水泥灌浆施工技术规范》DL/T5148-2012； (6) 《水工混凝土钢筋施工规范》DL/T5169-2013； (7) 《水电水利工程模板施工规范》DL/T 5110-2013； (8) 工程建设强制性条文（电力工程部分）2011版。 3 施工布置 3.1 施工道路布置 导流洞下闸封堵后，在导流洞出口上、下游处设置土石围堰，围堰与护坦下游EL.120平台相连，使导流洞出口形成封闭基坑，方便施工。 拟从大坝下游左岸坝下0+200.00位置修筑一条至导流洞出口的施工便道，由于坝前蓄水需通过下库大坝放空管泄流，并经下游左岸泄流至下游，在修筑大坝下游左岸至导流洞出口的施工便道时，在坝下0+200.00位置设置两座临时钢栈桥，确保坝前来水顺利通过左岸泄出,也保证导流洞施工道路畅通。如遇超标洪水，立即撤离人员、设备。待洪水退去后，及时修复围堰，恢复生产。 前期导流洞开挖后，底板凹凸不平，且洞内底板未进行混凝土浇筑，致使施工机械设备无法进入导流洞洞内施工。为保证确保导流洞顺利施工，拟利用石渣铺路（两台1.6m 3反铲配4台自卸车），铺筑厚度为1m，保证施工设备能顺利进入施工现场。 3.2 施工用电 导流洞施工用电利用下库左坝变压器，施工电源线路严格按照国网新源公司要求的三相五线制配置，配电箱满足国网新源公司相关要求。 洞内照明从导流洞下游架设照明线路，洞内每10m安装一盏50W白炽灯照明，照明电源采用36V低压电源，工作面采用1kW碘钨灯照明。并在洞内每10m安装一盏应急照明灯。 3.3 施工供水 施工用水直接在导流洞下游出口位置安装一台7.5kW潜水泵，以满足施工用水需要。 3.4 施工供风 施工供风利用一台9m3电动空压机供风，供风钢管至洞口位置，利用橡胶管至作业面。
(此文档为Word格式，下载后可以任意编辑修改！） （合同编号：）导流洞开挖施工方案 工程名称： 编制单位： 编制人： 审核人： 批准人： 编制日期：年月日
施工组织设计（方案）报审表方案名称：
JL—A002 施工组织设计（方案）报（复）审表 工程名称：编号： 注：本表由施工单位填写，一式三份，连同施工组织设计一并送项目监理机构审查。 建设、监理、施工单位各留一份。
1 工程简况 1.1工程简况 左岸导流洞洞身段全长598.631m，导流洞洞身断面型式为城门洞型，开挖断面尺寸：宽17.9～24.883m，高22.75～26.15m，洞身段砼衬砌后尺寸：宽16m，高21m，衬砌厚度0.8~2.3m。主要由进口渐变段、进口直线段、转弯段、中间直线段、出口直线段组成，总开挖方量24.227万m3，砼衬砌方量4.917万m3。导流洞开挖及砼衬砌主要通过施工支洞和施工导洞进行。 1.2 主要工程量 表1-1 龙滩水电站主体土建工程Ⅰ标主要工程量 1.3 施工情况
导流洞施工因部位提交滞后2.5个月，于2001年9月2日开工进行导流洞施工支洞施工，开工后5#道路仍在施工过程中，导流洞施工受其影响开始进展缓慢；2001年11月6日进入导流洞主洞开挖，12月23日施工支洞全部完工；截止2002年3月8日，导流洞上断面导洞开挖548m，扩挖500m，完成洞挖工程量约6.2万m3。 1.4 气象、水文条件 红水河流域汛期为5~10月份,平枯水期为11月份至翌年4月份。红水河流域洪水由暴雨形成。坝区年最大洪水出现在6~10月份,其中主汛期6~8月份，洪水发生频繁。由于左右岸道路施工及岩滩电站坝前水位影响造成河床水位涌高，水文条件的改变增加了导流洞施工的难度。 2主要施工措施 （1）为改善通风条件加快施工进度，增加新的工作面，在导流洞出口段开挖上导洞以使导流洞与出口贯通，不仅改善了施工环境，同时作为部分进行中断面的开挖施工道路，缓解施工支洞运输强度，出口工作面洞挖2.3万m3。 （2）上断面开挖时开挖高度由8m调整到8.5m，同时两侧墙按超挖40cm控制，以利下部开挖边墙预裂钻孔施工，中、下断面边墙预裂采取一次成孔，孔深钻至距导流洞底板以上50cm，中、下断面开挖一次预裂，加快施工进度。 （3）新增一个供风系统布置在导流洞出口5#公路旁，为中断面及下断面开挖提供施工用风，配备6台20 m3/min电动空压机、1台100m3/min电动空压机供风，总供风量220 m3/min。 （4）洞身砼衬砌施工采用砼搅拌运输车和新增的混凝土泵送车，根据衬砌砼施工程序和赶工施工进度的要求，洞身衬砌砼的浇筑，拟配6台砼搅拌运输车、2台拖式混凝土泵机和新增加一台混凝土泵送车，减少浇筑辅助工序时间。 （5）在原有的基础上拟增加一台钢模台车，相应增加钢筋台车一台，灌浆台车一台及增加相应的轨道数量； （6）新增加一台洞内混装炸药台车（用于中断面开挖垂直孔装药）和一台装药台车（用于上断面开挖水平孔装药），减少洞内装药时间。 3 主要控制性工期 (1) 2002年3月15日,导流洞主洞上断面洞挖完工;
引水隧洞回填灌浆施工方案 1、工程概况 引水遂洞位于水库左岸，从挡水坝上游横穿左坝肩山体，至下游水电站压力钢管进口，引水遂洞位于微风化岩层和弱风化岩层之中，无大断层通过，引水遂洞由进水明渠段、进口拦污段、闸门竖井段、渐变段、洞身段、钢管衬砌段等部分组成。引水隧洞内系统灌浆工程目前主要集中在隧洞K0+005～K0+302段。 2、施工布置 2．1风、水、电系统 风、水、电均由已形成的风、水、电系统就近供给，其中施工用水由出口搅拌站接自来水管接入施工面使用。 2．2现场布置 浆液搅拌机、灌浆泵等布置在洞内距灌浆区域不大于60米的地方，随灌浆进度适时搬移。制浆系统安放高速制浆机一台、0.5m3搅拌桶一台。输浆管采用直径50软管连接到各用浆点。制浆材料采用重量法称量，水泥采用32.5Mpa的“海岛”牌水泥。 2．3灌浆平台 利用钢管、钢模搭设简易平台，在平台上进行灌浆施工。 2．4材料运输 水泥等施工材料采用3．5t自卸汽车运输，人工搬运至灌浆区域的灌浆平台上。 3、灌浆材料
3．1水泥 水泥采用32.5Mpa的“海岛”牌普通硅酸盐水泥。水泥必须新鲜，受潮、结块及出厂期超过三个月的水泥不得用于工程中。 3．2水 灌浆用水应符合拌制水工砼用水的要求，不含油污、淤泥等杂质，PH 值及物质含量等符合规定要求，拌浆水的温度不得高于40。C。3．3掺合料 在水泥浆液中掺入砂等掺合料时，掺合料的质量必须符合规定要求，掺入量通过试验确定。 4、
回填灌浆 回填灌浆在砼强度达到70％设计强度后进行，分段分序施工，区段长度为10m，分两序施工。 4．1施工参数 a．回填灌浆孔孔径48mm，孔深为穿过砼后进入岩石10cm。 b．回填灌浆压力按施工图纸要求。 c．Ⅰ序孔灌注0.5:1的水泥浆液，Ⅱ序孔灌注1：1和0.5:1两个比级的浆液。空隙大的部位灌注水泥砂浆，但掺砂量不大于水泥重量的200%。 d．空隙大的部位灌注水泥砂浆，掺砂量不大于水泥重量的200％。4．2施工方法 a．钻孔 首先对混凝土衬砌施工时预留的灌浆孔进行定位，用风钻重新打孔至岩石内
目录 1.1 概述 (1) 1.2 施工布置 (2) 1.2.1施工用水 (2) 1.2.2施工用电 (2) 1.2.3施工照明和通讯 (2) 1.2.4施工平面布置 (3) 1.3 施工 (4) 1.3.1施工程序 (4) 1.3.2浆砌石施工 (4) 1.4 文明施工 (8) 1.4.1文明施工管理制度及办法 (8) 1.4.2文明施工管理措施 (9) 1.5 环境保护 (10) 1.5.1环境保护管理目标 (10) 1.5.2环境保护管理制度 (10) 1.5.3环境保护措施 (11)
导流洞封堵方案 1.1 概述 进口位置用M7.5浆砌石先封堵2米，分两期进行（见图1）。然后在DO+075.062~DO+078.062用M7.5浆砌石封堵。封堵位置要严格凿毛并清洗干净，封堵浆砌石砂浆一定要饱满。 1.2 施工布置 1.2.1施工用水 从洞外设置的就近接水点用水泵通至施工作业面。 1.2.2施工用电 从左岸坝顶变压器接引至导流输水隧洞工作面，作为本工作面的洞内照明用电电源和动力用电。由于本工程隧洞不长，照明线顺洞壁架设离地1.5m以上，并采用优质绝缘电缆进洞。并均应离洞侧岩墙15cm左右，用瓷甁固定。 1.2.3施工照明和通讯 （1）施工照明 洞内照明采用36V安全照明，安装行灯变压器和36V灯具，每隔6m安装1套36V灯具，另外还配备部分应急灯，洞挖结束后安装大面积照明采用金卤灯，洞挖工作面适当配置3～4盏高强的照明灯。
（2）施工通讯 洞口设置值班室，洞内用对讲机与洞口值班室随时相联系，洞口值班室安装一部程控电话（或手机）与项目部联络，另配置6台对讲机作为辅助联络工具，项目部负责人及有关部门负责人配置无线移动电话。 1.2.4施工平面布置 图1
3.8 回填灌浆、固结灌浆和接触注浆施工方法 3.8.1回填灌浆： 1、回填灌浆的目的是对隧洞混凝土衬砌或支洞堵头顶部缝隙作灌浆填充。 2、回填灌浆在衬砌混凝土达到设计强度的70%后，尽早进行。 3、回填灌浆，采用风钻在台架钻孔。在双层钢筋衬砌段、钢板衬砌段及施工支洞封堵段应预埋灌浆管。回填灌浆孔（管）位置与设计孔位偏差不大于20厘米，其钻孔深入围岩10厘米。 4、回填灌浆一般分二序进行。一序孔灌注水灰比为0.6:1（或0.5:1）的水泥浆；二序孔为灌注1:1和0.6:1（或0.5:1）两个比级的水泥浆，空隙大的部位灌注水泥砂浆，掺砂量不宜大于水泥重量的2倍。 5、当采用模板台车，泵送混凝土后一般回填灌浆量大，拟采用TBW-SO/15注浆泵，最大压力1.5Mpa，排量50L/min，电机功率2.2KW，（或采用HB8-3型灌浆机，最大工作压力1.47Mpa，排量3m3/h排出管径38mm，电机功率2.8KW）。采用与之匹配的立式搅拌机，转速40～80转/min。立式搅拌机结构简单，放浆速度快，使用方便。 6、在设计规定压力下（设计无规定注浆压力一般采用0.3Mpa）。当注浆孔停止吸浆时，回填灌浆即可结束。 7、隧洞顶部倒孔灌浆结束后，先关闭孔口闸阀后再停机，孔内无反浆即可拆除孔口闸阀。 8、灌浆结束后，排除孔内积水污物后封孔并抹平。 3.8.2固结灌浆： 1、固结灌浆的主要目的是对隧洞衬砌以外一定范围内的围岩进行注浆，使注浆范围内的围岩力学指标获得改善从而达到加固围岩的作用，使衬砌与围岩形成较坚强的承载圈。同时也可提高一定的堵水能力。固结灌浆又分为常规固结灌浆与高压固结灌浆。其不同点为：（1）高压固结灌浆是对较深层的围岩进行灌浆加固；（2）对较深层的围岩进行灌浆，需要克服较大的注浆阻力因而需要较高的灌浆压力。（3）高压固结灌浆是在先做好回填灌浆，在作常规固结灌浆，待衬砌与围岩形成较强的承载圈后，在钻孔作较深层的高压固结灌浆。 2、固结灌浆应在该部位回填灌浆结束7天后，按环间分序，环内加密先压
导流洞封堵施工方案 一. 工程概况 ××电站1#、2#导流洞均位于大坝基坑左岸，1#导流洞长1307.868m，2#导流洞长1188.663m，洞室底板高程EL208。1#导流洞永久堵头位于导流洞桩号0+235.1~0+275.1，2#导流洞永久堵头位于导流洞桩号0+242~0+282，永久堵头主要工程量见表8-1。 表8-1 导流洞永久堵头工程量表 导流洞封堵施工风、水、电、施工道路等布置详见平面布置图8-2。
图8-2 导流洞封堵施工平面布置图
⒈风、水、电布置 ①施工用风 施工用风主要包括开挖施工、基岩面清理和灌浆施工用风，拟在1-1#施工支洞内布置2台20m3柴油移动式空压机供风。 ②施工用水 施工用水用DN50钢管从左岸船闸尾水中水七局供水管引至工作面。 ③施工用电 施工用电就近从中水七局电源引至工作面。 ⒉施工道路布置 主要利用施工区域内已经形成的场内公路及交通洞、施工支洞作为施工主干道，开挖施工主要路线：2#导流洞→1#导流洞→1-1#施工支洞→1#施工支洞→12#公路→右岸过坝交通洞→9#公路→替溪沟渣场。混凝土施工主要路线：右岸拌和楼→右岸过坝交通洞→12#公路→铁索桥→1#施工支洞→1-1#施工支洞→1#导流洞→2#导流洞，运距约4km。 ⒊弃渣场布置 本工程开挖量较小，开挖石渣弃至替溪沟渣场，运距约5km，部分开挖石渣就近弃在导流洞下游段。 ⒋机械设备布置 封堵混凝土主要使用垂直提升机+手推架子车入仓，最顶部一层混凝土使用砼泵送入仓，拟在1#、2#导流洞堵头下游各布置2台垂直提升机，在1#导流洞堵头下游布置1台砼输送泵。 ⒌制浆站布置 制浆站布置在1#施工支洞与1-1#施工支洞交叉处下游侧，站内配2台ZJ-400型高速搅拌机制浆，1台1m3贮浆桶储浆，1台BW250/50型输浆泵输浆，通过Φ50mm输浆管路输送至灌浆部位。 三．施工资源配置 ⒈人员配置 本工程施工人员配置见表8-2。 表8-2 施工人员配置表
钻孔及灌浆施工方案 一、工程项目及工程量 本章规定适用于尾水系统工程中尾水隧洞出口段（12m）的钻孔与灌浆工程，包括固结灌浆、回填灌浆、其它孔施工等。 主要工程量分项统计见表1 钻孔及灌浆主要工程量分项统计表 表1 二、工程地质描述 尾水隧洞出口段（12m）围岩多为新鲜砂岩和砂岩泥板互层岩体，围岩类别属Ⅳ～Ⅴ类，且有断层与洞室轴线斜交，所以围岩整体性较差。 三、施工布置 1、制浆、输浆系统
在7#公路旁比较宽的位置布置一座集中制浆站，统一制备0.5：1水泥浆液。0.5：1水泥浆液经（Φ48mm）铁管沿边坡送至尾水出口边坡的各用浆点，同时供应尾水隧洞固结灌浆、回填灌浆等项目施工用浆。制浆站建筑面积60 m2，其中储灰平台占40 m2，储灰量60T。配备一台ZJ-400型高速搅拌机，一台普通搅拌机，一台SGB6-10高压泥浆泵。 水泥浆集中制浆系统布置见图1。 图水泥浆集中制浆系统布置图 2、施工程序 同一部位按先回填灌浆，再固结灌浆的施工程序组织施工。不同部位之间根据施工具体情况穿插作业。 3、排污 隧洞内灌浆施工时，在尾水隧洞出口用编织袋（袋内用粘土或稻草充填）设置一道拦污坎，随时派人清理沉渣，沉渣运至指定弃渣场。流出隧洞的水在洞前集污池汇集，经处理达到业主要求后排至指定地点。 在进行基础固结灌浆时，储浆桶内弃浆直接用泵抽至业主指定位置，
其余弃浆用编织袋收集，运至指定弃渣场。 四、灌浆材料及施工设备 1、灌浆材料 （1）水泥：灌浆水泥必须使用符合质量标准规定的新鲜水泥，出厂期超过3个月的水泥不得使用,固结灌浆和回填灌浆使用425#水泥；水泥细度要求通过80um方孔筛，其筛余量不大于5%,施工过程中，按监理工程师指示，使用超细水泥。 （2）水：灌浆用水符合JGJ63-89的规定，拌浆的水温低于400C； （3）掺合料: 水泥浆液中掺入的砂、粘性土、粉煤灰等符合SL62-94中有关条文的规定，其掺量通过室内试验和现场灌浆试验确定，试验配比成果报监理人同意后方可使用。 （4）外加剂：水泥浆液中掺入的速凝剂、减水剂、稳定剂等符合SL62-94中有关条文的规定，其掺量通过室内试验和现场灌浆试验确定，所有能溶于水的外加剂均以水溶液状态加入，试验配比成果报监理人同意后方可使用。 2、钻孔和灌浆设备 尾水系统钻孔灌浆工程主要施工设备见表2： 表2
批复表 （监理 [ 2017] 批复001号） 合同名称：盂县龙华口水电站工程（一期）土建01标合同编号：LHKSDZ-TJ-2008-01 致：山西省水利建筑工程局龙华口枢纽工程项目部 贵方_______年____月____日报送的龙华口大坝导流洞封堵施工方案(文号：（省水工[2017]技案001号），经监理机构审核，批复意见如下： 附件：施工技术方案申报表（省水工[2017]技案001号） 《龙华口大坝导流洞封堵施工方案》 监理机构：山西省水利水电工程建设监理公司 龙华口水电站工程监理部 总监理工程师： /监理工程师： 日期： 2017 年 8 月 16 日 承包人：山西省水利建筑工程局 龙华口枢纽工程项目部 签收人： 日期： 2017 年 8 月 16 日说明：1、本表一式 4 份。由监理机构填写。承包人签收后，承包人、监理机构、发 包人、各1份。 2、一般批复由监理工程师签发，重要批复由总监理工程师签发。 3、本批复表可用于对承包人的申请、报告的批复。
施工技术方案申报表 （省水工[2017]技案001号） 合同名称：盂县龙华口水电站工程（一期）土建01标合同编号：LHKSDZ-TJ-2008-01 致：山西省水利水电工程建设监理公司龙华口水电站工程监理部 我方今完成盂县龙华口水电站工程土建01标工程龙华口大坝导流洞封堵施工方案的编制，并经我方技术负责人审查批准，现上报贵方，请审批。 附：《龙华口大坝导流洞封堵施工方案》 承包人：山西省水利建筑工程局 龙华口枢纽工程项目部 项目副经理： 日期：2017年8月15 日监理机构将另行签发审批意见。 监理机构：山西省水利水电工程建设监理公司 龙华口水电站工程监理部 签收人： 日期：年月日 说明：本表一式4份，由承包人填写，监理机构审核后，随同审批意见承包人、监理机构、 发包人、设计代表各1份。
回填灌浆施工技术措施 一、工程概况 导流隧洞位于上坝址左岸，全长370m。从挡水坝上游横穿左坝肩山体，主要分布Ⅳ、Ⅴ类灰岩与碎屑灰岩。由进水口闸室段、洞身段、出水口明渠扩散段等部分组成。导流隧洞内系统灌浆工程分布在隧洞K0+000～K0+010、K0+037.6～K0+061、K0+180～K0+370段，共计223.4m。 二、施工布置 2．1风、水、电系统 风、水、电均由已形成的风、水、电系统就近供给，足以满足工作面施工需求。 2．2现场布置 浆液搅拌机、灌浆泵等布置在洞内距灌浆区域不大于60米的地方，随灌浆进度适时搬移。制浆系统安放高速制浆机一台、0.35m3搅拌桶一台。输浆管采用φ50软管连接到各用浆点。制浆材料采用重量法称量，水泥采用32.5Mpa的普通硅酸盐水泥。 2．3灌浆平台 利用钢管、钢模搭设简易平台，在平台上进行灌浆施工。 2．4材料运输 水泥等施工材料采用5T自卸汽车运输，人工搬运至灌浆区域的灌浆平台上。 三、灌浆材料
3．1水泥 水泥采用32.5Mpa的普通硅酸盐水泥。水泥必须新鲜，受潮、结块及出厂期超过三个月的水泥不得用于工程中。 3．2水 灌浆用水应符合拌制水工砼用水的要求，不含油污、淤泥等杂质，PH值及物质含量等符合规定要求，拌浆水的温度不得高于40℃。3．3掺合料 在水泥浆液中掺入砂等掺合料时，掺合料的质量必须符合规定要求，掺入量通过试验确定。 四、回填灌浆 回填灌浆在砼强度达到70％设计强度后进行，分段分序施工，区段长度为10m，分两序施工。 4．1施工参数 a．回填灌浆孔孔径48mm，孔深为深入基岩10cm。钻孔时应测记砼厚度和空腔尺寸，回填灌浆孔的位置与设计孔位的偏差不得大于20cm。b．回填灌浆压力按施工图纸要求。 c．Ⅰ序孔灌注0.6（或0.5）:1的水泥浆液，Ⅱ序孔灌注1：1和0.6（或0.5）:1两个比级的浆液。 d．空隙大的部位灌注水泥砂浆，但掺砂量不得超过水泥重量的200%。4．2施工方法 a．钻孔 首先对混凝土衬砌施工时预留的灌浆孔进行定位，用风钻重新打

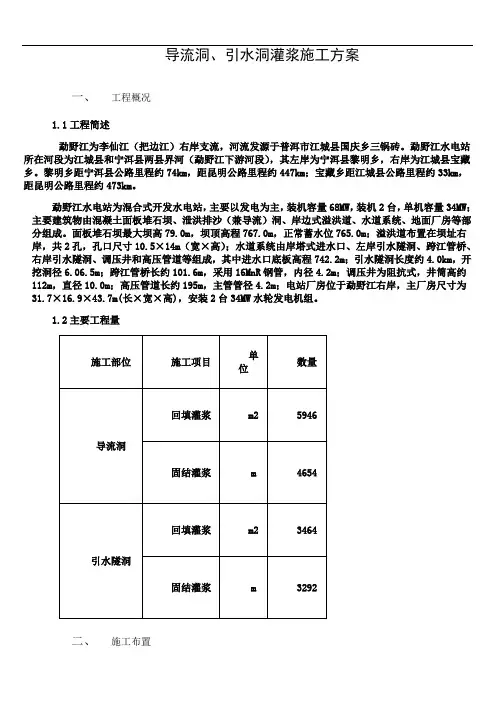

导流洞、引水洞灌浆施工方案 一、工程概况 1.1工程简述 勐野江为李仙江（把边江）右岸支流，河流发源于普洱市江城县国庆乡三锅砖。勐野江水电站所在河段为江城县和宁洱县两县界河（勐野江下游河段），其左岸为宁洱县黎明乡，右岸为江城县宝藏乡。黎明乡距宁洱县公路里程约74km距昆明公路里程约447km宝藏乡距江城县公路里程约33km距昆明公路里程约473km。 勐野江水电站为混合式开发水电站，主要以发电为主，装机容量68MW装机2台， 单机容量34MW主要建筑物由混凝土面板堆石坝、泄洪排沙（兼导流）洞、岸边式溢洪道、水道系统、地面厂房等部分组成。面板堆石坝最大坝高79.0m，坝顶高程767.0m,正常蓄水位765.0m；溢洪道布置在坝址右岸，共2孑L,孔口尺寸10.5 X 14m （宽X高）；水道系统由岸塔式进水口、左岸引水隧洞、跨江管桥、右岸引水隧洞、调压井和高压管道等组成，其中进水口底板高程742.2m；引水隧洞长度约4.0km, 开挖洞径6.06.5m ;跨江管桥长约101.6m,采用16MnR钢管，内径4.2m；调压井为阻抗式，井筒高约112m直径10.0m；高压管道长约195m主管管径4.2m;电站厂房位于勐野江右岸，主厂房尺寸为31.7 X 16.9 X 43.7m（长X宽X高），安装2台34MWK轮发电机组。 1.2主要工程量 二、施工布置 2.1施工用风、水、电 施工用风、水、电由开挖和混凝土施工时已形成的系统供给，各施工面根据需
