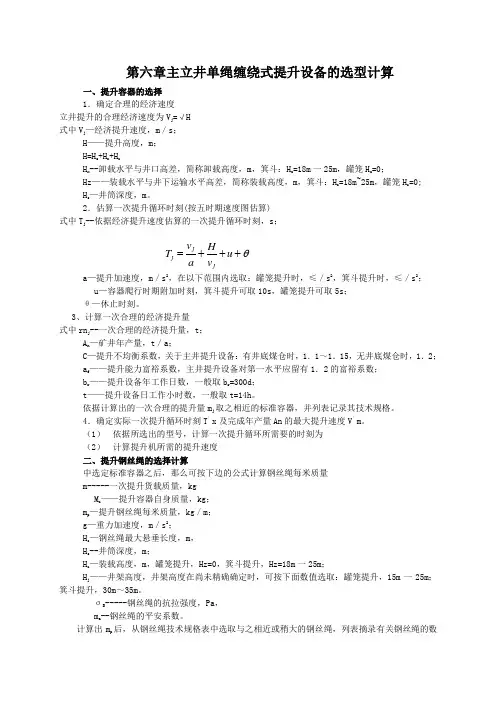

第六章主立井单绳缠绕式提升设备的选型计算一、提升容器的选择1．确定合理的经济速度立井提升的合理经济速度为V j =√H式中V j —经济提升速度，m ／s ；H ——提升高度，m ；H=H s +H x +H zH x --卸载水平与井口高差，简称卸载高度，m ，箕斗：H x =18m 一25m ，罐笼H x =0；Hz ——装载水平与井下运输水平高差，简称装载高度，m ，箕斗：H z =18m~25m ，罐笼H z =0; H s —井筒深度，m 。
2．估算一次提升循环时刻(按五时期速度图估算)式中T j --依据经济提升速度估算的一次提升循环时刻，s ；a —提升加速度，m ／s 2，在以下范围内选取：罐笼提升时，≤／s 2，箕斗提升时，≤／s 2；u —容器爬行时期附加时刻，箕斗提升可取10s ，罐笼提升可取5s ；θ—休止时刻。
3、计算一次合理的经济提升量式中rn j --一次合理的经济提升量，t ；A n —矿井年产量，t ／a ；C —提升不均衡系数，关于主井提升设备：有井底煤仓时，1．1～1．15，无井底煤仓时，1．2； a f ——提升能力富裕系数，主井提升设备对第一水平应留有1．2的富裕系数；b r ——提升设备年工作日数，一般取b r =300d ；t ——提升设备日工作小时数，一般取t=14h 。
依据计算出的一次合理的提升量m j 取之相近的标准容器，并列表记录其技术规格。
4．确定实际一次提升循环时刻T ′x 及完成年产量An 的最大提升速度V ′m 。
（1） 依据所选出的型号，计算一次提升循环所需要的时刻为（2） 计算提升机所需的提升速度二、提升钢丝绳的选择计算中选定标准容器之后，那么可按下边的公式计算钢丝绳每米质量m-----一次提升货载质量，kgM z ——提升容器自身质量，kg ；m p —提升钢丝绳每米质量，kg ／m ；g —重力加速度，m ／s 2；H c —钢丝绳最大悬垂长度，m ，H s --井筒深度，m ；H z —装载高度，m ，罐笼提升，Hz=0，箕斗提升，Hz=18m 一25m ；H j ——井架高度，井架高度在尚未精确确定时，可按下面数值选取：罐笼提升，15m 一25m ；箕斗提升，30m ～35m 。
第六章矿井提升系统3 课时第一节 提升容器提升容器按其结构可分类如下：⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎪⎩⎪⎪⎪⎨⎧⎩⎨⎧⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎨⎧-⎩⎨⎧-⎪⎩⎪⎨⎧-人车矿车翻转式箕斗后壁卸载式箕斗箕斗斜井吊桶凿井时期翻转罐笼普通罐笼罐笼副井翻转式箕斗侧卸式箕斗底卸式箕斗箕斗主井竖井提升容器 我国煤矿竖井提升，主井普遍采用底卸式箕斗，副井普遍采用普通罐笼，斜井提升采用后壁卸载式箕斗、矿车和人车。
1．箕斗及其装载设备一、竖井箕斗(一)箕斗我国煤矿立井普遍采用固定斗箱底卸式箕斗，其方式有很多种，过去一些矿井普遍采用扇形闸门底卸式箕斗，如今新建矿井多采用平板闸门底卸式箕斗，这种底卸式箕斗如图1-1所示。
箕斗由斗箱4、框架2、衔接装置12及闸门5等组成。
箕斗的导向装置可以采用钢丝绳罐道，也可以采用钢轨或组合罐道。
采用钢丝绳罐道时，除应思索箕斗自身平衡外，还要思索装煤后仍维持平衡，所以在斗箱上部装载口处安设了可调理的溜煤板3，以便调理煤堆顶部中心的位置。
我国运用的立井单绳箕斗为JL 或JL Y 型；多绳箕斗为JDS 、JDSY 和JDG 型。
(二)箕斗装载设备我国过去普遍采用鼓形箕斗装载设备。
这种装载设备的最大缺陷是洒煤量很大，普通到达提煤量的10‰，有的竟高达40‰，且在装载时不能保证箕斗的装载量。
因此新的箕斗装载设备采用预先定量的装载方式，其洒煤量可以大大降低，普通仅为提煤量的1‰，最大不超越3‰。
定量装载方式还能保证提升任务的正常化，有利于完成提升自动化。
目前在新建和改建矿井的设计中已普遍采用定量装载设备。
目前国际外普遍采用的定量装载设备有定量斗箱式和定量保送机式两种。
图１－２所示为立井箕斗定量斗箱装载设备。
图１－３所示为定量保送机装载设备表示图。
图1-l 单绳立井箕斗1—楔形绳环；2 —框架；3 —可调理溜煤板；4—斗箱；5—闸门；6—连杆；7—卸载滚轮；8—套管罐耳(用于绳罐道)；9—钢轨罐道罐耳；10—改动弹簧；11—罩子；12—衔接装置图1－2 立井箕斗定量斗箱装载设备1一斗箱；2一控制缸；3一拉杆；4一闸门；5一溜槽；6一压磁测重装置；7一箕斗图１－３定量保送机装载设备表示图１－煤仓；２－保送机；３－活动过度溜槽；４－箕斗；５－中间溜槽；６－负荷传感器；７－煤仓闸门二、斜井箕斗斜井箕斗有后壁卸载式(简称后卸式)及翻转式两种方式。

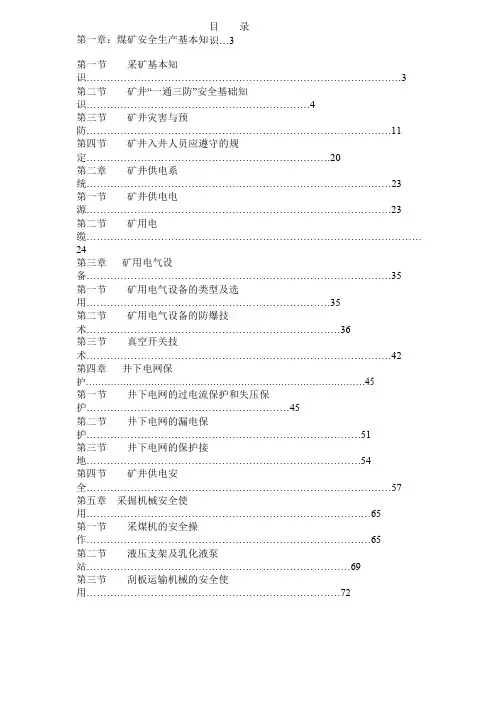

第一章：煤矿安全生产基本知目识 (3)录第一节采矿基本知识 (3)第二节矿井“一通三防”安全基础知识 (4)第三节矿井灾害与预防 (11)第四节矿井入井人员应遵守的规定 (20)第二章矿井供电系统 (23)第一节矿井供电电源 (23)第二节矿用电缆………………………………………………………………………………………24第三章矿用电气设备 (35)第一节矿用电气设备的类型及选用 (35)第二节矿用电气设备的防爆技术 (36)第三节真空开关技术 (42)第四章井下电网保护 (45)第一节井下电网的过电流保护和失压保护 (45)第二节井下电网的漏电保护 (51)第三节井下电网的保护接地 (54)第四节矿井供电安全 (57)第五章采掘机械安全使用 (65)第一节采煤机的安全操作 (65)第二节液压支架及乳化液泵站 (69)第三节刮板运输机械的安全使用 (72)第四节掘进机械的使用与维修 (76)第六章矿井提升机、通风机、排水系统与采区运输安全 (79)第一节矿井提升安全 (79)第二节通风机安全 (86)第三节排水系统 (92)第四节胶带运输安全 (96)第一章煤矿安全生产基本知识【提要】本章讲述：1．采矿基本知识；2.矿井一通三防安全基础知识；3．矿井灾害与预防；4·\u30719X井入井人员应遵守的规定。
学习目的：1．了解入井人员应遵守的规定；2.懂得采矿及一通三防基础知识；3．熟悉井下各种自然灾害发生的规律，特别是机电设备引起火灾(或瓦斯爆炸事故)的原因、危害和预防措施；4．掌握井下发生灾害时的避灾方法。
第一节采矿基本知识1—1 井田开拓方式、矿井的开采水平和采区井田的开拓方式是指开拓巷道在井田内的布置方式。
常见的开拓方式有，平硐单水平开拓，斜井单水平开拓，斜井多水平开拓和立井多水平开拓，即平硐、斜井、立井开拓三种基本方式。
但在实际工作中，常用两种或三种方式来开拓一个井田，这种方式称为混合开拓方式。
主井提升机司机安全技术操作规程一、总则主井提升机司机是矿井井下矿工运输设备的操作人员，负责主井提升机的运行和操作，具体职责是保证矿井井下运输设备的安全运行，保障人员的生命财产安全。
为了确保司机的操作安全、减少事故的发生，制定本安全技术操作规程。
二、安全技术要求1.司机必须具备矿井井下运输设备的相关知识、技能和操作经验，了解主井提升机的工作原理和结构特点，熟悉紧急情况处理及逃生器材的使用方法，具备一定的安全意识和职业操守。
2.司机必须经过矿井安全培训，取得相关合格证，并经过考核合格方可担任主井提升机司机岗位。
3.司机必须严格遵守矿井安全规章制度，服从指挥，听从矿长、班组长和安全人员的工作安排。
4.司机必须随时保持工作状态的清醒和专注，不能在驾驶期间饮酒、服用药物或疲劳驾驶。
三、操作规程1.工作前准备(1)司机必须仔细检查主井提升机的各部位是否完好，特别是制动器、传动装置、限速装置等，如发现问题应及时报告维修。
(2)司机必须清理提升机上的杂物，确保工作区域整洁无阻碍，清除可能导致事故的隐患。
(3)司机要检查提升机的计数器、指示灯及报警器是否正常，确保准确地了解提升机的工作状态。
(4)在乘坐提升机前，司机必须穿戴符合要求的工作服、安全帽、安全鞋等个人防护装备，并检查并佩戴好安全带。
2.安全操作(1)司机在操作提升机时必须专心致志，不能分心、闲聊或摆弄其他物品。
(2)司机必须按照矿井的运输计划，合理调节提升机的运行速度和运送能力，确保井下人员的安全。
(3)司机在运行过程中要密切观察井口、井道和提升机的工作情况，如发现异常情况要立即采取措施，如停机、报警等。
(4)司机在运行过程中要注意与井口操作人员的配合，保持通讯畅通，确保工作的协调进行。
(5)司机禁止擅自加速或减速，不得随意变换提升机的运行方向或停止运行，必须按照规定的操作步骤进行。
(6)司机在井底停车后，应抬起提升机的平衡滑道，避免地堆物品或油污造成滑道滑梁滑行不畅，影响提升机的运行安全。
