光伏电站防雷防静电技术

光伏发电站防雷技术要求

光伏发电站应具备基本的防雷技术。比如应配备有效的雷电流防护设备。其整机供电系统（电池及静电站等）、控制设备、仪表设备、绕组以及机器软件应具备雷电流防护功能。针对光伏系统的普通雷电对系统的危害，光伏发电站的系统应具备适当的抗雷电补偿技术来实现全面的防雷。

一是应采用避雷针、避雷带等降低被雷击的几率，并且定期检查及维护。避雷针可以将雷电定向导向地面进而分散，避开原有的供电承载设备；避雷带是雷电走线的安全系统，具有导散及释放能力，可确保光伏发电站的安全防护。

二是应根据实际情况采用安全型的接地技术。光伏系统中一般采用联网配电环路接地的回路技术，如果接地回路中有比较多的阻抗，说明接地系统不够安全，可能会导致接地失效；如果雷电进入发电站，它会进入接地回路，并有可能造成电气设备的烧毁，甚至对于操作人员造成威胁。因此，应采取合理的配置及安装工艺，防止接地电阻高造成火花和放电，极大地减少雷电带来的破坏。

三是安装雷电检测仪，用来定期测量植物及其周围的空气位置的雷电浓度，当雷电浓度高于安全值时，可以自动对系统的上电进行自动断电或报警离线保护。检测系统中采用外加仪表，如空气棒、接地电流池、带断续连接的抗雷设备，及时发出连续的报警信号，以及测量雷电的田地、雷电直式和抗雷装置的连接抗雷状态等，以实现抗雷保护装置的正常运行。

四是引入地面配置抗雷技术。发电现场使用特殊防雷接地技术来布置接地端和避雷器，缩短正反馈的充电时间，以降低雷电的伤害。抗雷接地系统的抗雷能力极大地增加了接地系统的能耐雷电。可将接地线连接到多个接地棒，以降低接地电阻。

最后提醒，采用有效的防雷技术是需要根据实际情况，结合具体地区的气象状况，通过专业的技术分析及设计考虑，及时检查设备，及时调整安装方案才能保证其安全有效运行。

第 1 页 共 3 页 感谢百度文库让我们在这里与你相见，您的下载就是我们最大的动力。

光伏防雷接地做法

嘿，小伙伴们！今天咱们来唠唠光伏防雷接地是咋做的。这可太重要了，就像给光伏系统穿上一层防雷的铠甲，让它能稳稳地在各种天气下工作。

先说说为啥要搞光伏防雷接地呢？大家都知道，雷电可是很厉害的，要是光伏系统被雷劈了，那可就惨了。防雷接地就能把雷电带来的强大电流引导到大地里去，就像给电流找了个安全的家，这样就不会对光伏设备造成破坏啦。

那具体咋做呢？

一、接地材料的选择

1. 咱可以用扁钢。扁钢这东西可结实了，导电性也不错。它就像一个强壮的小卫士，能很好地把电流导走。不过要注意它的规格哦，一般要选择符合标准的，要是太细了，电流通过的时候可能就会“堵车”啦。

2. 还有铜材也很不错。铜的导电性那是相当好，就像一个超级导体。但是铜材比较贵，成本就会高一些。如果预算充足的话，选择铜材是个很好的选择呢。

二、接地体的安装

1. 接地体的位置很关键。要找一个离光伏设备比较近的地方，这样电流跑过去的路程就短啦。但是也不能太近，不然可能会影响到设备的正常运行。一般来说，根据场地的大小和布局，找一个合第 2 页 共 3 页 感谢百度文库让我们在这里与你相见，您的下载就是我们最大的动力。

适的距离是很重要的。就好比给每个小伙伴在教室里安排座位，要既方便又不会互相干扰。

2. 接地体要埋得足够深。如果埋得太浅，那它就不能很好地和大地接触，电流就不能很好地传导下去。通常要埋到一定的深度，就像给树根浇水，要浇到根部深处才能让树茁壮成长一样。

三、接地线的连接

1. 连接的时候一定要牢固。如果连接不牢固，就像链子中间有个薄弱的环节，电流到这里可能就会断开，那就起不到防雷接地的作用了。可以用专门的连接工具，把接地线和接地体、光伏设备紧紧地连在一起。

2. 接地线的长度也要合适。不能太长，太长的话电阻就会增大，电流通过就会受到阻碍；也不能太短，不然可能够不着要连接的设备。要根据实际的安装情况，量好长度，就像给衣服量身定制尺寸一样。

雷电对光伏电站的影响及预防

夏季，自然界由于高温，水分的蒸腾作用加强，空气对流运动旺盛。温热的空气被强大的上升气流推到空中遇冷形成浓积云。雷雨云是所有类型云中最为活跃的一种，在厚厚的云层中存在着大量的正负电荷，正电荷和负电荷分离形成巨大的电偶极子，或多极子。云层中大量的正电荷位于云层的顶部，大量的负电荷位于云层的中下部，少量的正电荷在云层的底部。天上的积云上升受到地面上升的热气流不断的冲击，会发生电离而产生强大的电荷。某些云团带正电荷，某些云团带负电荷，它们使大地地面或建筑物表面产生异性电荷，当电荷积累到一定程度时，不同云团之间、或云与大地之间的电场强度可以击穿空气（E=25~30KV/cm），开始游离放电，称之为“先导放电”。云对地的先导放电是云向地面跳跃式逐渐发展的，当到达地面（或地面上的建筑物、架空输电线）时，便会产生由地面向云团的逆导主放电，在主放电阶段里，由于异性电荷的剧烈中和，会出现很大的电流，电流做功的结果，可使电流通过地方的气体瞬间温度升高到30000℃左右，从而呈现强烈的火光，这就是闪电，同时迅速加热的闪电通道各部分气体急剧膨胀，强烈压缩附近的大气层产生冲击波，冲击波退化时的声发射，这些声冲击波相互叠加，形成轰轰雷声，这就是雷电。打雷下雨时会和地面之间发生放电现象，与地面上的比较高的建筑物、户外通讯设施等接触，就可能产生电击，形成雷击。一般情况下（80%—85%的情况），单次雷击不能将雷云电荷完全释放掉。一个雷闪通常包含多个（几个）雷击，而不是一个单一的雷单次雷击形成一个先导放电，在持续平均约60ms（一般为几毫秒到几百毫秒）的暂停后，另一个先导，即直窜先导，在同一通道连续（而不是逐级）传播，速度为1000—10000km/s。这种直窜先导没有分支，沿着第一支回击形成的通道反向传播，产生第二次回击，同样的过程一般会重复3—5次，在单个负极性雷闪中记录到26次回击。2005年扬州仪征化纤公司遭雷击雷击经济损失3000万元以上。2006年淄博恒台县博汇集团电厂变电站遭雷击，雷灾造成经济损失2070万元。对于光伏电站，雷击是必须重视的自然灾害影响。雷击对光伏厂的影响以及预防雷击有直击电、雷电感应和雷电波等三种入侵方式。直击电就是地面与带电云间产生的放电反应，其电压在瞬间可能达到上万伏。电流可达几十安培．破坏性相当强。因为其是被雷云瞬间释放，能量巨大。雷击很容易破坏室内安装的太阳电池。还会对周围的设备造成不同程度上的损坏，影响巨大。针对雷电对光伏电场区造成的巨大影响，一般采用等电位链接、隔离法和加装保护器等三种方法避免雷电可能会造成的危害。在现阶段防雷措施中，最为有效也是最为广泛的方法就是把电气设备金属部件与大地相连。接地系统由四部分组成．即接地设备、接地体、引入线和大地。良好接地是防雷措施成功的重要基础。主要的接地方式有以下三种。1.共体接地接地体具体安装过程是在地上挖一个直径约30cm的洞．并且在洞底铺设一些食盐，再将接地体放人其中。使用PVC管罩住接地体，然后把接地体周围的空隙使用泥土进行填满并压实。最后在上面放上碎石子进行浇水加固。使用同样的方法将其他接地体接地。形成等腰三角形的布局，再使用35mmz的铜线连接。形成光伏电场内部的一个接地体。这种接地可以使光伏发电场所有的金属部件有效接地。这种方法还不需要埋设很多个接地体就可以解决接地问题。而且还有效地把电阻值控制在4n以内。光伏电场中所有设备的金属壳、避雷装置以及电池板的金属架、逆变器等众多设备都能直接连在同一个接地体上。在没有雷击现象发生时可以单纯作为接地保护和零线。一旦发生雷击时就可以当作防雷接地装置使用。2.单体接地一些区域内由于地理环境的影响。光伏电场内部的电杆经常会遭受到雷击。并且雷击的位置相对固定，不会发生移动。针对这些特殊的电杆，要单独安装避雷装置。埋设相应的接地体，就可以有效防止雷击现象的发生，接地体通常会使用长度约2m的镀锌角钢或扁钢。

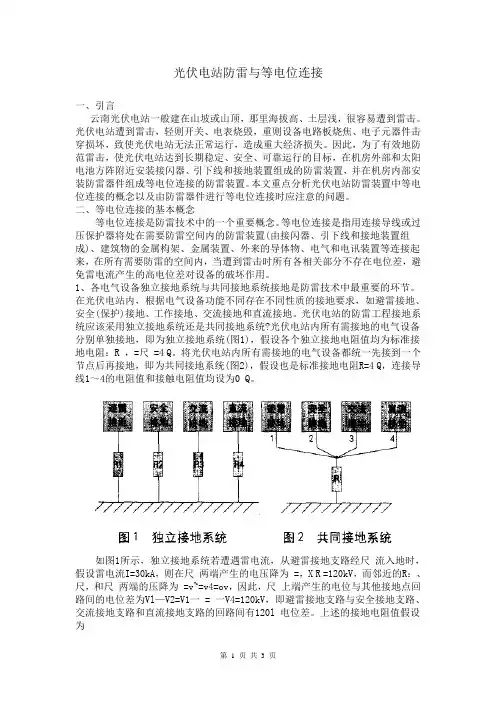

第 1 页 共 3 页 光伏电站防雷与等电位连接

一、引言

云南光伏电站一般建在山坡或山顶，那里海拔高、土层浅，很容易遭到雷击。光伏电站遭到雷击，轻则开关、电表烧毁，重则设备电路板烧焦、电子元器件击穿损坏，致使光伏电站无法正常运行，造成重大经济损失。因此，为了有效地防范雷击，使光伏电站达到长期稳定、安全、可靠运行的目标，在机房外部和太阳电池方阵附近安装接闪器、引下线和接地装置组成的防雷装置，并在机房内部安装防雷器件组成等电位连接的防雷装置。本文重点分析光伏电站防雷装置中等电位连接的概念以及由防雷器件进行等电位连接时应注意的问题。

二、等电位连接的基本概念

等电位连接是防雷技术中的一个重要概念。等电位连接是指用连接导线或过压保护器将处在需要防雷空间内的防雷装置(由接闪器、引下线和接地装置组成)、建筑物的金属构架、金属装置、外来的导体物、电气和电讯装置等连接起来，在所有需要防雷的空间内，当遭到雷击时所有各相关部分不存在电位差，避免雷电流产生的高电位差对设备的破坏作用。

1、各电气设备独立接地系统与共同接地系统接地是防雷技术中最重要的环节。在光伏电站内，根据电气设备功能不同存在不同性质的接地要求，如避雷接地、安全(保护)接地、工作接地、交流接地和直流接地。光伏电站的防雷工程接地系统应该采用独立接地系统还是共同接地系统?光伏电站内所有需接地的电气设备分别单独接地，即为独立接地系统(图1)，假设各个独立接地电阻值均为标准接地电阻：R ，=尺 =4 Q。将光伏电站内所有需接地的电气设备都统一先接到一个节点后再接地，即为共同接地系统(图2)，假设也是标准接地电阻R=4 Q，连接导线1～4的电阻值和接触电阻值均设为0 Q。

如图1所示，独立接地系统若遭遇雷电流，从避雷接地支路经尺 流入地时，假设雷电流I=30kA，则在尺 两端产生的电压降为 =，X R =120kV，而邻近的R：、尺，和尺 两端的压降为 =v~=v4=ov，因此，尺 上端产生的电位与其他接地点回路间的电位差为Vl—V2=V1一 = 一V4=120kV，即避雷接地支路与安全接地支路、交流接地支路和直流接地支路的回路间有120l 电位差。上述的接地电阻值假设为 第 2 页 共 3 页 标准接地电阻，实际上许多光伏电站所在地的土壤电阻率都较高，安装接地网时要达到有关规范规定的低阻值接地电阻难度很大，费用也会较高，甚至有些地
