表压与绝对压力的区别
表压与绝对压力的区别
我们生活的空间里充满了大气，而压力的测量正是基于大气压进行的。也就是说，通常是测量和显示所测压力与大气压间的差压。这个差压称为表压，压力单位的后边应该带有“G”，但通常都被省略了。比如:轮胎的气压是230kPa，是指这个压力比大气压高230kPa。也有很少的情况下会指绝对压力，所以必须注意。
标准大气压用绝对压力表示，是101.32kPa(1.0332kgf/cm2abs，1013mbar)。大型台风的气压是960mbar左右的低气压，这种情况下，天气预报会播报为960hPa(百帕)。在地球表面上，每上升100m的高度，气压大概下降9hPa。珠穆朗玛峰峰顶的大气压只有320hPa。
不以这样变化的大气压为基准，而以真空状态为参考压力的差压称为绝对压力，压力单位后带“abs”，以示同表压的区别。气压仅用绝对压力表示，所以可以省略“abs”。
图1: 表压与绝对压力
我们也常使用气压与高度的关系来测量高度。如气压计用于飞机飞行高度的测量。在接近地面处高度误差约为±10m，在距地面1万米处为±50m左右，非常精确。但是在台风等低气压的情况下，就必须进行气压补偿。下图所示气压计，以真空状态为参考压力，感压膜内侧处于真空状态。这种压力计被称为绝对压力计。
绝对压，或称为真实压，是以绝对零压为起点计算的压强。或真空为起点计算的压强。绝对压强，简称绝压。
表压强，简称表压，是指以当时当地大气压为起点计算的压强。当所测量的系统的压强等于当时当地的大气压时，压强表的指针指零。即表压为零。
真空度，当被测量的系统的绝对压强小于当时当地的大气压时，当时当地的大气压与系统绝对压之差，称为真空度。此时所用的测压仪表称为真空表。
绝对压、表压、真空度之间的关系如图所示。
见图：
/eduwest/web_courseware/chemistry/0069/jiangshou/image/pic2-3.jpg
压力的绝压、表压和负压概念及压力单位换算 本文介绍仪表工常接触到的绝对压力、表压和负压的概念，并提供常见压力
单位换算表供大家参考。
在工程上将垂直而均匀作用在单位面积上的力称为压力，两个测量压力之间的
差值称为压力差或压差，工程上习惯叫差压。在国际单位制和我国的法定计量
单位中，压力的单位采用牛顿/米2(N/m2)，通常称为帕斯卡或简称帕(Pa)。帕
(Pa)这个单位在实际应用中太小，不方便，目前我国生产的各种压力表都统一
用kPa(1000Pa)或 MPa(1000000Pa)为压力或差压的基本单位。另外在英美
等西方国家的一些变送器中还常用bar(巴)作压力的单位。表1为几种压力单位
的换算关系。
表1 压力单位换算表
单位 kPa MPa kgf/cm2 mmHg mmH2O bar psi 标准大
气压
kPa 1 10-
3 0.0101972 7.5 102 0.01 0.1450
38 0.0089692 MPa 1000 1 10.2 7.50×10-3 1.02×
105 10 1.45×102 98692
kgf/cm2 98.067 0.0981 1 735.6 104
0.981 14.22 0.9678
mmHg 0.1333 1.333×10-4 1.36×10-
3 1 13.6 1.333×10-3 19.34×10-3 1.316×10-3
mmH2O 9.81×10-3 9.81×10-6 10-4 73.56×10-
3 1 98.1×10-6 1.422×10-3 9.678×10-5
bar 100 0.1 1.02 750 10.2×
103 1 14.50 0.9869
psi 6.89 6.89×10-3 70.3×10-
3 51.72 703 68.9×10-3 1 68.05×10-3
标准大气压 101.33 0.1013 1.0332 760 1.0332
×10-4 1.0133 14.696 1 在工程上，被测压力通常有绝对压力、表压和负压(真空度)之分。三者关系如图1所示。绝对压力是指作用在单位面积上的全部压力，用来测量绝对压力的
1 / 4

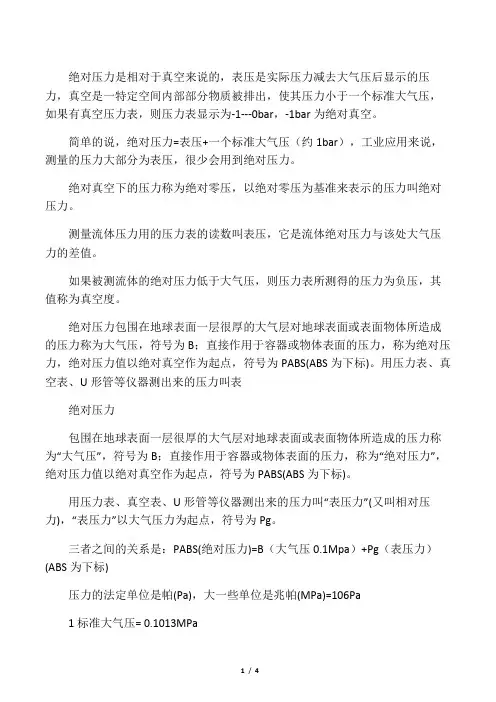

绝对压力是相对于真空来说的，表压是实际压力减去大气压后显示的压力，真空是一特定空间内部部分物质被排出，使其压力小于一个标准大气压，如果有真空压力表，则压力表显示为-1---0bar，-1bar为绝对真空。
简单的说，绝对压力=表压+一个标准大气压（约1bar），工业应用来说，测量的压力大部分为表压，很少会用到绝对压力。
绝对真空下的压力称为绝对零压，以绝对零压为基准来表示的压力叫绝对压力。
测量流体压力用的压力表的读数叫表压，它是流体绝对压力与该处大气压力的差值。
如果被测流体的绝对压力低于大气压，则压力表所测得的压力为负压，其值称为真空度。
绝对压力包围在地球表面一层很厚的大气层对地球表面或表面物体所造成的压力称为大气压，符号为B；直接作用于容器或物体表面的压力，称为绝对压力，绝对压力值以绝对真空作为起点，符号为PABS(ABS为下标)。用压力表、真空表、U形管等仪器测出来的压力叫表
绝对压力
包围在地球表面一层很厚的大气层对地球表面或表面物体所造成的压力称为“大气压”，符号为B；直接作用于容器或物体表面的压力，称为“绝对压力”，绝对压力值以绝对真空作为起点，符号为PABS(ABS为下标)。
用压力表、真空表、U形管等仪器测出来的压力叫“表压力”(又叫相对压力)，“表压力”以大气压力为起点，符号为Pg。
三者之间的关系是：PABS(绝对压力)=B（大气压0.1Mpa）+Pg（表压力）(ABS为下标)
压力的法定单位是帕(Pa)，大一些单位是兆帕(MPa)=106Pa
1标准大气压= 0.1013MPa
2 / 4
在旧的单位制中，压力用kgf/cm2(公斤/平方厘米)作单位，1
kgf/cm2=0.098MPa
表压(相对压力)单位:MPa(G)
绝对压力单位：MPa(A)
绝对压力量测使用的压力仪表叫做绝压表,在大气中,不加任何压力时,仪表指示仪表所在地的大气压(此为变量,根据仪表所在地的海拔决定指示的数值,当压力值为绝对真空时仪表的读数为零.绝对压力不存在负值.
1标准大气压=760毫米汞柱=76厘米汞柱=1.013×105帕斯卡=10.336米水柱。
表压力加上大气压力就是绝对压力。它以绝对真空为零算起的。 绝对压力=表压力+大气压力 绝对压力=大气压力-真空压力 绝对压力在计算中用P表示。
表压即表面压力
压力表显示的压力是表压。在一个大气压下，压力表显示的压力是0，所以，表压比实际压力低一个大气压。
实际压力比表压大一个大气压，那是绝压。
通常情况下我们称呼的管道压力是指表压。
表压是相对于大气压而言。如我们平常说：风机的出口压力是40KPa，是指风机的出口压力比大气压高40KPa，指的是表压，也就是说我们平常说的压力就是表压。
绝压故名思义就是绝对的压力，还是上面的例子，风机的出口压力是40KPa，也可以说是风机的出口表压是40KPa，如果按绝压算就是：大气压力+40KPa，大气压力按0.101MPa算，这样，风机的出口绝压就是0.141MPa。
我们平常选择压力变送器时一般提出的是表压。只有一些特殊的场合才要求用绝压变送器，可能与一些计算有关。
