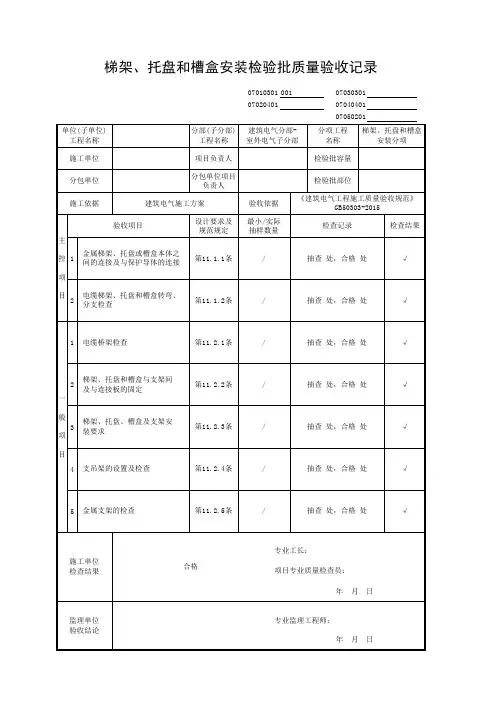

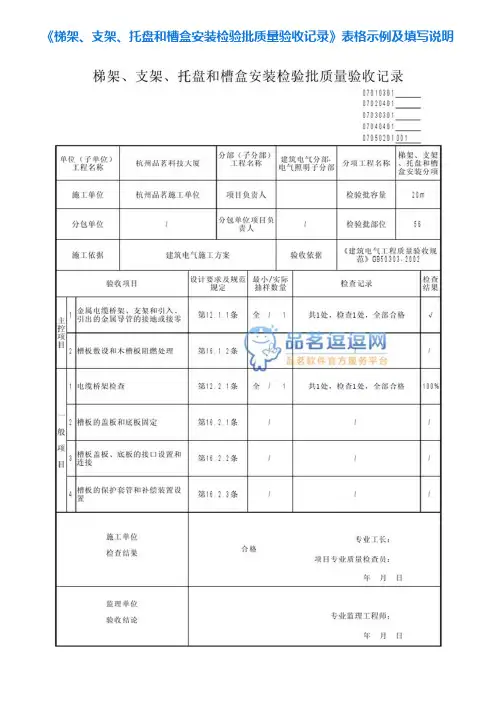

梯架、托盘和槽盒安装检验批质量验收记录
编号：
工程名称
单位（子单位）工程名称 分部（子分部）
工程名称 分项工程名称
施工单位 项目负责人 检验批容量
分包单位 分包单位
项目负责人 检验批部位
施工依据 《建筑电气工程施工质量验收规范》GB50303-2015 验收依据 《建筑电气工程施工质量验收规范》GB50303-2015
验收项目 设计要求及规范规定 最小/实际抽样数量 检查记录 检查结果
主控项目 1 1金属梯架、托盘或槽盒本体之间的连接☆ 金属梯架、托盘或槽盒本体之间的连接应牢固可靠，与保护导体的连接应符合下列规定：
1 梯架、托盘和槽盒全长不大于30m 时，不应少于2 处与保护导体可靠连接；全长大于30m
时，每隔20m～30m 应增加一个连接点，起始端和终点端均应可靠接地。
2 非镀锌梯架、托盘和槽盒本体之间连接板的两端应跨接保护联结导体，保护联结导体的截面积应符合设计要求。
3 镀锌梯架、托盘和槽盒本体之间不跨接保护联结导体时，连接板每端不应少于2 个有防松螺帽或防松垫圈的连接固定螺栓。
2 托盘和槽盒内电缆 电缆梯架、托盘和槽盒转弯、分支处宜采用专用连接配件，其弯曲半径不应小于梯架、托盘和槽盒内电缆最小允许弯曲半径，电缆最小允 许弯曲半径应符合规范GB50303-2015中表11.1.2的规定。
一般项目 1 1梯架、托盘和槽盒长度 当直线段钢制或塑料梯架、托盘和槽盒长度超过30m、铝合金或玻璃钢制梯架、托盘和槽盒长度超过15m时，应设置伸缩节；当梯架、托盘和槽盒跨越建筑物变形缝处时，应设置补偿装置。
2 梯架、托盘和槽盒与支架间及与连接板 梯架、托盘和槽盒与支架间及与连接板的固定螺栓应紧固无遗漏，螺母应位于梯架、托盘和槽盒外侧；当铝合金梯架、托盘和槽盒与钢支架固定时，应有相互间绝缘的防电化腐蚀措施。
3 梯架、托盘、槽盒及支架安装 当设计无要求时，梯架、托盘、槽盒及支架安装尚应符合下列规定：
1 电缆梯架、托盘和槽盒宜敷设在易燃易爆气体管道和热力管道的下方，与各类管道的最小净距应符合GB 50303-2015附录F的规定。
2 配线槽盒与水管同侧上下敷设时，宜安装在水管的上方；与热水管、蒸气管平行上下敷设时，应敷设在热水管、蒸气管的下方，当有困难时，可敷设在热水管、蒸气管的上方；相互间的最小距离宜符合GB 50303-2015附录G 的规定。
3 敷设在电气竖井内穿楼板处和穿越不同防火 区的梯架、托盘和槽盒，应有防火隔堵措施。
4 敷设在电气竖井内的电缆梯架或托盘，其固定支架不应安装在固定电缆的横担上，且每隔3层～5 层应设置承重支架。
5 对于敷设在室外的梯架、托盘和槽盒，当进入室内或配电箱（柜）时应有防雨水措施，槽盒底部应有泄水孔。
6 承力建筑钢结构构件上不得熔焊支架，且不得热加工开孔。
7 水平安装的支架间距宜为1.5m～3.0m；垂直安装的支架间距不应大于2m。
8 采用金属吊架固定时，圆钢直径不得小于8mm，并应有防晃支架，在分支处或端部0.3m～0.5m 处应有固定支架。
4 支吊架设置与安装 支吊架设置应符合设计或产品技术文件要求，支吊架安装应牢固、无明显扭曲；与预埋件焊接固定时，焊缝应饱满；膨胀螺栓固定时，螺栓应选用适配、防松零件齐全、连接紧固。
5 金属支架 金属支架应进行防腐，位于室外及潮湿场所的应按设计要求做特殊处理。
施工单位
检查结果
专业工长：
项目专业质检员： 年 月 日 监理单位
验收结论
专业监理工程师： 年 月 日
填表说明：
1、检验批容量填写：可按施工段、变形缝划分；对于工程量较少的分项工程可统一划分为一个检验批，填写设备支数或米数。
2、最小/实际检查数量栏中,实际检查数量：按实填写；最小数量填写：按规范规定抽样数量。
3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准等。
