振动仪工作原理

激光测振仪基础激励模态

一、激光测振仪的基本原理

1.1 激光测振仪的概述

激光测振仪是一种用于测量物体振动的仪器，它利用激光束对物体进行照射，并通过测量反射回来的光的频率变化来分析物体的振动状态。

1.2 激光测振仪的工作原理

激光测振仪的工作原理基于多普勒效应。当激光束照射到物体上时，物体的振动会导致反射光的频率发生变化。通过测量这种频率变化，可以推断出物体的振动状态。

1.3 激光测振仪的基本组成

激光测振仪主要由光源、光路系统、探测器和信号处理器等组件组成。光源产生激光光束，光路系统将激光光束聚焦到被测物体上，探测器接收反射回来的光并将其转换为电信号，信号处理器对电信号进行处理和分析。

二、激励模态在激光测振仪中的应用

2.1 激励模态的概述

激励模态是激光测振仪中的一种常用测量模式。它通过对被测物体施加外力来激发物体的振动，并通过测量振动响应来获取物体的振动特性。

2.2 激励模态的工作原理

激励模态的工作原理是通过施加外力激发物体振动，并通过测量振动响应来获取物体的振动特性。在激励模态中，激光测振仪将激光束照射到被测物体上，并施加外力使物体振动。通过测量反射光的频率变化，可以分析物体振动的频率、振幅等特性。

2.3 激励模态的应用领域

激励模态广泛应用于振动工程、材料科学、结构分析等领域。它可以用于研究物体的固有振动频率、模态形态等特性，也可以用于评估物体的结构健康状态。

三、激励模态实验的步骤和注意事项

3.1 激励模态实验的步骤

1. 准备实验样品和激光测振仪设备。

2. 将激光测振仪的光源对准实验样品，并调整光路系统使激光光束聚焦到样品上。 3. 施加外力激发实验样品的振动，并保持振动状态稳定。

4. 启动激光测振仪的探测器和信号处理器，开始采集和分析振动信号。

5. 根据实验需求，调整激光测振仪的参数，如采样频率、测量时间等。

6. 完成实验后，关闭设备并进行数据分析和结果展示。

- 1 - 振动试验机原理

振动试验机是一种用于模拟不同环境下物体受到的振动负荷的设备。它可以用于测试各种材料的振动耐受能力，以及各种结构在不同振动负荷下的可靠性。

振动试验机的原理是利用电机驱动振动台或振动器产生振动，将被测试物体安装在振动台或振动器上，通过检测被测试物体在振动过程中的振幅、频率、加速度等参数，来评估其振动性能和可靠性。

振动试验机的工作原理可以分为以下几个方面：

1. 振动台或振动器的产生振动力

振动试验机的核心部件是振动台或振动器，它们是通过电机驱动产生振动力的。电机的转速和电流大小可以控制振动台或振动器产生的振动力大小和频率，从而实现不同振动负荷下的测试。

2. 传递振动力到被测试物体

振动试验机的另一个重要部件是传递振动力的装置，通常是用夹具将被测试物体固定在振动台或振动器上。夹具的设计和安装位置对测试结果有很大的影响，因为它们直接决定了被测试物体受到的振动负荷大小和方向。

3. 测量被测试物体的振动参数

振动试验机的最终目的是评估被测试物体在不同振动负荷下的振动性能和可靠性。为了实现这个目的，需要测量被测试物体在振动过程中的振幅、频率、加速度等参数。通常使用加速度计、位移传感器、压电传感器等传感器来进行测量。这些传感器可以将被测试物体 - 2 - 的振动参数转换为电信号，通过数据采集卡传输到计算机上进行处理和分析。

4. 分析和评估测试结果

振动试验机测试的结果通常通过振动曲线、频响曲线、功率谱密度等图表来表示。这些图表可以帮助工程师和研究人员分析和评估被测试物体的振动性能和可靠性。根据测试结果，可以进行结构优化、材料改进等工作，提高产品的振动耐受能力和可靠性。

总之，振动试验机是一种非常重要的测试设备，它可以帮助工程师和研究人员评估各种材料和结构的振动性能和可靠性，为产品的设计和制造提供科学依据。

测振仪原理及使用方法

测振仪是一种用于测量机械设备振动的仪器。它可以帮助工程师和技术人员评估机械设备的运行状态，检测并预防设备故障，以及提供参考依据进行维护和修复工作。

测振仪的原理基于振动信号的测量和分析，通过将传感器与机械设备连接，测振仪可以采集到振动信号。一般情况下，振动信号可以分为三个主要的分量：振动的幅值、频率和相位。

振动幅值是指振动信号的振动强度，它反映了机械设备的振动水平。振动的频率是指单位时间内振动信号的周期数，它与机械设备的运行状态和工况有关。振动的相位是指振动信号在一个周期内的相对位置，它对于分析振动特征和故障诊断具有重要意义。

测振仪通常由传感器、信号采集系统、信号处理器和显示器等组成。传感器负责检测振动信号，将其转化为电信号传递给信号采集系统。信号采集系统负责将传感器采集到的电信号进行放大和滤波处理，然后将处理后的信号传递给信号处理器进行进一步分析。信号处理器负责对振动信号进行谱分析、滤波、轴心跳等处理，并将结果显示在显示器上。

测振仪的使用方法如下：

1.准备工作：将传感器安装在需要测量振动的位置上，确保安装牢固并与机械设备相连。

2.连接设备：将传感器的电缆连接到测振仪的信号采集系统上。

3.打开测振仪：按下开关打开测振仪，确保其正常工作。 4.设置参数：根据需要，设置测振仪的参数，例如采样频率、时间长度、滤波器等。

5.开始测量：按下开始按钮，测振仪将开始采集振动信号。

6.数据分析：测振仪会对采集到的振动信号进行分析，例如计算振动频率、幅值和相位等。

7.结果显示：测振仪将分析结果显示在显示器上，供用户参考和分析。

8.故障诊断：根据分析结果，判断机械设备是否存在故障，并进行相应的维护和修复工作。

需要注意的是，在使用测振仪时应遵循安全操作规程，确保设备和人员的安全。

总之，测振仪是一种广泛应用于工程领域的仪器，它可以帮助人们实时监测和分析机械设备的振动特征，提供参考依据进行设备维护和修复。通过合理使用测振仪，可以延长设备的使用寿命，提高设备的运行效率，降低故障率和维修成本。

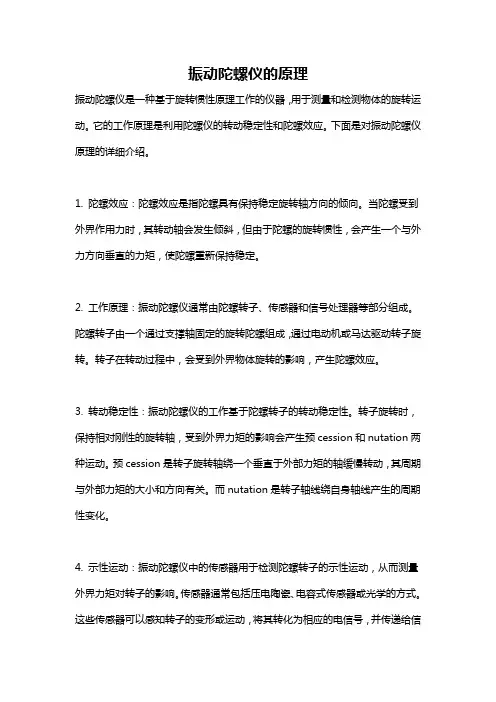

振动陀螺仪的原理

振动陀螺仪是一种基于旋转惯性原理工作的仪器，用于测量和检测物体的旋转运动。它的工作原理是利用陀螺仪的转动稳定性和陀螺效应。下面是对振动陀螺仪原理的详细介绍。

1. 陀螺效应：陀螺效应是指陀螺具有保持稳定旋转轴方向的倾向。当陀螺受到外界作用力时，其转动轴会发生倾斜，但由于陀螺的旋转惯性，会产生一个与外力方向垂直的力矩，使陀螺重新保持稳定。

2. 工作原理：振动陀螺仪通常由陀螺转子、传感器和信号处理器等部分组成。陀螺转子由一个通过支撑轴固定的旋转陀螺组成，通过电动机或马达驱动转子旋转。转子在转动过程中，会受到外界物体旋转的影响，产生陀螺效应。

3. 转动稳定性：振动陀螺仪的工作基于陀螺转子的转动稳定性。转子旋转时，保持相对刚性的旋转轴，受到外界力矩的影响会产生预cession和nutation两种运动。预cession是转子旋转轴绕一个垂直于外部力矩的轴缓慢转动，其周期与外部力矩的大小和方向有关。而nutation是转子轴线绕自身轴线产生的周期性变化。

4. 示性运动：振动陀螺仪中的传感器用于检测陀螺转子的示性运动，从而测量外界力矩对转子的影响。传感器通常包括压电陶瓷、电容式传感器或光学的方式。这些传感器可以感知转子的变形或运动，将其转化为相应的电信号，并传递给信号处理器进行处理。

5. 信号处理：信号处理器通常由模数转换器、滤波器、放大器和微处理器等组成。模数转换器将模拟信号转换为数字信号，滤波器用于去除噪音和干扰，放大器用于放大信号强度，微处理器用于处理和分析信号，并可以输出陀螺仪的测量结果。

6. 应用领域：振动陀螺仪广泛应用于惯性导航、无人机、航天航空、车辆导航、工程测量和地质勘探等领域。在这些领域中，振动陀螺仪可以提供精确的方向、位置和角速度等信息，用于实时监测和控制。

总结起来，振动陀螺仪的原理是基于陀螺效应和转动稳定性的。它通过测量和检测陀螺转子的示意运动，实现对物体旋转运动的测量。振动陀螺仪具有高精度、快速响应、稳定性好等特点，因此在各种领域中得到了广泛应用。
