常用芯片选择方法

第1页共5页数字逻辑电路

常用ADC芯片简介

各种类型的单片集成ADC有很多种，读者可根据自己的要求参阅手册进行选择。这里

主要介绍两种集成ADC和一个应用实例。

一、集成ADC简介

1．ADC 0809

ADC0809是一种逐次比较型ADC，它是采用CMOS工艺制成的8位8通道A/D转换器，采用28只引脚的双列直插封装，其原理图和引脚图示于图1。

表1通道选择表

地址输入选中通道ADDCADDB ADDA

0

0

0

0

1

1

1

1 0

0

1

1

0

0

1

1 0

1

0

1

0

1

0

1 IN0 IN1 IN2 IN3 IN4 IN5 IN6 IN7

该转换器有三个主要组成部分：256个电阻组成的电阻阶梯及树状开关、逐次比较寄存

器SAR和比较器。电阻阶梯和开关树是ADC 0809的特点。ADC 0809与一般逐次比较ADC

另一个不同点是，它含有一个8通道单端信号模拟开关和一个地址译码器，地址译码器选择

8个模拟信号之一送入ADC进行A/D转换，因此适用于数据采集系统。表1为通道选择表。图（b）为引脚图。各引脚功能如下：图1 ADC 0809原理图和引脚图

第2页共5页数字逻辑电路

（1）IN0 ~ IN7是8路模拟输入信号；

（1）ADDA、ADDB、ADDC为地址选择端；

（2）2-1～2-8为变换后的数据输出端；

（3）START（6脚）是启动输入端，输入启动脉冲的下降沿使ADC开始转换。脉冲宽

度要求大于100ns ；

（4）ALE（22脚）是通道地址锁存输入端。当ALE上升沿来到时，地址锁存器可对ADDA、

ADDB、ADDC锁定，为了稳定锁存地址，即在ADC转换周期内模拟多路器稳定地接通在

某一通道，ALE脉冲宽度应大于100ns。下一个ALE上升沿允许通道地址更新。实际使用中，

要求ADC开始转换之前地址就应锁存，所以通常将ALE和START连在一起，使用同一个

脉冲信号，上升沿锁存地址，下降沿启动转换。

单片机常用芯片

单片机是一种集成电路，内部集成了处理器、内存、输入输出接口等电子器件，被广泛应用于各种电子设备中。在单片机中，常用的芯片有很多种，下面将介绍几种常见的单片机芯片。

一、AT89C51

AT89C51是一种8位单片机芯片，由英特尔公司生产。它具有51系列单片机的基本特点，如低功耗、高性能、丰富的外设资源等。AT89C51采用MCS-51指令集，内部集成了4KB的Flash存储器和128字节的RAM，同时还具备UART、定时器、中断控制器等功能。该芯片广泛应用于家电、工控设备、汽车电子等领域。

二、STM32F103

STM32F103是一种32位ARM Cortex-M3内核的单片机芯片，由意法半导体公司生产。该芯片具有高性能、低功耗的特点，适用于各种工业控制、仪器仪表、智能家居等应用场景。STM32F103内部集成了128KB至1MB的Flash存储器，同时还具备多个定时器、GPIO、SPI、I2C等外设接口。

三、PIC16F877A

PIC16F877A是一种8位单片机芯片，由微芯科技公司生产。该芯片采用RISC架构，具有低功耗、高性能、可编程性强等特点。PIC16F877A内部集成了14KB的Flash存储器和368字节的RAM，并具备多个中断源、定时器、串口通信接口等外设。该芯片被广泛应用于电子设备、家电、通信设备等领域。

四、ESP8266

ESP8266是一种WiFi模块，也可以作为单片机芯片使用，由乐鑫科技公司生产。该芯片内部集成了处理器、WiFi模块、GPIO等功能，能够实现设备与网络的连接。ESP8266具有低功耗、高性价比等特点，广泛应用于物联网、智能家居等领域。它支持TCP/IP协议栈，并提供了丰富的API接口，方便开发人员进行二次开发。

五、Arduino

Arduino是一种开源单片机平台，由意大利的开发者团队设计制造。它采用AVR系列的单片机芯片，具有丰富的外设资源和易于使用的编程环境。Arduino平台适用于各种创意项目、原型设计等领域。开发人员可以通过Arduino平台进行快速原型开发，并且可以通过扩展板的方式进行功能扩展。

常用解码芯片介绍 精品好文档，推荐学习交流

仅供学习与交流，如有侵权请联系网站删除 谢谢10 解码芯片介绍：（排名不分先后）

很多烧友在苦苦寻找哪款解码器最适合自己，那么下面就我一些所知作一下介绍，以便于大家选择，当然也期望高手光临指导，我也在探索研究中。以排名第一的PCM1794/PCM1794，为100分，对解码芯片进行打分。

比较常见的高端解码器芯片有下面那一些：

以下几款只要能设计好，调音好，做好，都可以出最好的声音，效果难分难解，各有特色，各有所长所好。芯片的指标并不代表声音的好坏，关键看周围其他电路设计，决定了最后输出声音的品质。下面的声音解说，都是按照“音乐剑神”的设计调音能力能达到的最高水平。不包括也不保证，其他品牌用同样的芯片，能达到同样效果。我觉得听了及格的没几款。如果发现和我们类同介绍，必是盗版。

多片DAC芯片并联能提高多少效果：

很多客户问，那2片并联或4片并联到底能提高多少效果呢？拿4片16BIT的并联，和1片24BIT的，区别多少？

并联使用DAC可提高等效比特数，提高转换精度，还原音乐的厚度感和力度感增强。当DAC并联使用时，信噪比、动态范围都会提高，而失真度将会减小，各种误差也被平均化而降低。并联的方法有很多种，风格稍有不同。 精品好文档，推荐学习交流

仅供学习与交流，如有侵权请联系网站删除 谢谢10 大体上说：2个18 bit DAC并联后的转换精度相当于19 bit，4个20

bit DAC并联后转换精度相当于23 bit ，而8个20 bit DAC并联后转换精度相当于24 bit，等等。PCM1704等24 bit DAC出现之前，高档数字音响的24 bit转换精度就是利用多个DAC并联方法得到的。所以4个16 bit的并联，相当于19 bit效果。

从人耳声音听感上来说，区别不可能象技术指标数字上的差距那么大。24BIT的技术指标要比20BIT高16倍，即2的4次方，24BIT的技术指标要比16BIT的高1024倍。所以2并联从技术指标上来，20BIT的就相当于21BIT的了，提高100%，但声音效果是提高10%左右。同理4并联可以提高约20%。所以多片DAC并联，实际听感，并不如很多人想象的可以提高那么多，很多还是商业广告需求。

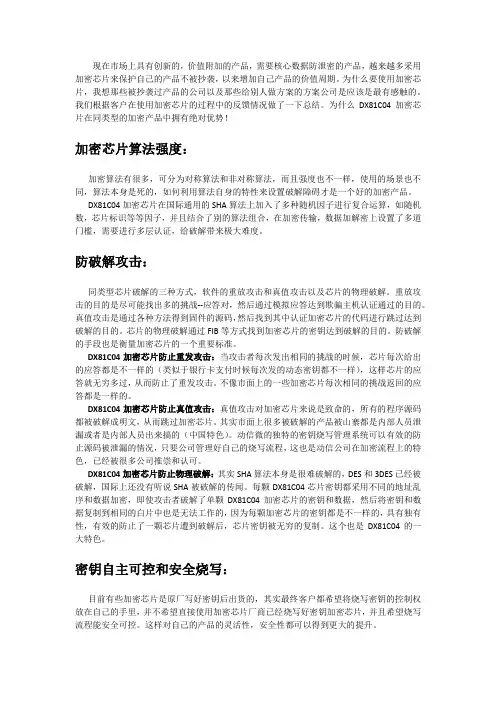

现在市场上具有创新的，价值附加的产品，需要核心数据防泄密的产品，越来越多采用加密芯片来保护自己的产品不被抄袭，以来增加自己产品的价值周期。为什么要使用加密芯片，我想那些被抄袭过产品的公司以及那些给别人做方案的方案公司是应该是最有感触的。

我们根据客户在使用加密芯片的过程中的反馈情况做了一下总结。为什么DX81C04加密芯片在同类型的加密产品中拥有绝对优势！

加密芯片算法强度：

加密算法有很多，可分为对称算法和非对称算法，而且强度也不一样，使用的场景也不同，算法本身是死的，如何利用算法自身的特性来设置破解障碍才是一个好的加密产品。

DX81C04加密芯片在国际通用的SHA算法上加入了多种随机因子进行复合运算，如随机数，芯片标识等等因子，并且结合了别的算法组合，在加密传输，数据加解密上设置了多道门槛，需要进行多层认证，给破解带来极大难度。

防破解攻击：

同类型芯片破解的三种方式，软件的重放攻击和真值攻击以及芯片的物理破解。重放攻击的目的是尽可能找出多的挑战--应答对，然后通过模拟应答达到欺骗主机认证通过的目的。真值攻击是通过各种方法得到固件的源码，然后找到其中认证加密芯片的代码进行跳过达到破解的目的。芯片的物理破解通过FIB等方式找到加密芯片的密钥达到破解的目的。防破解的手段也是衡量加密芯片的一个重要标准。

DX81C04加密芯片防止重发攻击：当攻击者每次发出相同的挑战的时候，芯片每次给出的应答都是不一样的（类似于银行卡支付时候每次发的动态密钥都不一样），这样芯片的应答就无穷多过，从而防止了重发攻击。不像市面上的一些加密芯片每次相同的挑战返回的应答都是一样的。

DX81C04加密芯片防止真值攻击：真值攻击对加密芯片来说是致命的，所有的程序源码都被破解成明文，从而跳过加密芯片。其实市面上很多被破解的产品被山寨都是内部人员泄漏或者是内部人员出来搞的（中国特色）。动信微的独特的密钥烧写管理系统可以有效的防止源码被泄漏的情况，只要公司管理好自己的烧写流程，这也是动信公司在加密流程上的特色，已经被很多公司推崇和认可。
