搅拌车技术参数

  • 格式：doc
  • 大小：220.15 KB
  • 文档页数：7

10方搅拌车

型号 ZLJ5256GJB2 ZLJ5256GJBGH ZLJ5256GJB1 ZLJ5250GJB2 ZLJ5251GJB2

整车 底盘 日野 广汽日野 东风 重汽 陕汽

底盘型号 FS1ELV YC1250FS2PM DFL5251GJBA1 ZZ1257N3847C SX5255GJBJT384

整备质量kg 13100 13800 14100 14100 13900

最大总质量kg 25000 25000 25000 25000 25000

驱动型式 6×4 6×4 6×4 6×4 6×4

轴距mm 3655+1310 3640+1410 3800+1350 3825+1350 3775+1400

轮胎 295/80R22.5 11.00-R20（标配）

11.00-20（选配） 11.00-R20（标配）

11.00-20（选配） 12.00-R20

（标配）

12.00-20（选配） 12.00-R20

（标配）

12.00-20（选配）

取力方式 飞轮取力 飞轮取力 飞轮取力 飞轮取力 飞轮取力

最高车速km/h 95 90 75 90或78 90

最大爬坡度% 42.3 25 30 45 35

最小转弯直径m 15 17 17 18 18

外形尺寸(L×W×H)

mm 9010×2500×3890 9160×2500×3930 9300×2500×3950 9230×2500×3930 9330×2500×3930

发动机 型号 E13C TL P11C-UJ dCi340-30 WD615.95E WD615.95 WP10.336

型式 四冲程，中冷直喷，电控直列6缸、四冲程、水冷、增直列6缸、增压、水冷、增压直列6缸、四冲程、水冷、增压中冷，电控共轨直喷柴油机 直列6缸、四冲程、水冷、增压中冷、带排气门制动， 共轨及带涡轮增压中间冷却型的柴油发动机 压中冷、带排气门制动，电控共轨直喷柴油机 中冷、柴油直喷发动机 电控共轨直喷柴油机

最大功率kW/r/min 302/1800 259/2100 250/1900 247/2200，249/1900 247/2200

最大扭矩N.m/r/min 1618/1100 1454/1100 1500/900~1600 1390/1200～1500，1490/1200～1500 1250/1200~1600

排量L 12.913 10.52 11.12 9.726

排放标准 国 Ⅲ 国Ⅲ 国 Ⅲ 国 Ⅲ

搅拌筒 几何容积

m 17.3

搅动容积m 10

填充率% 57.8

搅拌筒倾角(°) 12

进料速度m

/min ≥4

出料速度m

/min ≥3

出料残余率% ＜0.7

塌落度范围mm 50～210

液压系统 泵 力士乐A4VTG090 力士乐A4VTG090 萨奥T90R

100 伊顿54 或力士乐A4VTG090 伊顿54 或力士乐A4VTG090 马达 力士乐AA2FM90/61W 力士乐AA2FM90/61W 萨奥90MR 100 伊顿54 或力士乐AA2FM90、AA2FM80 伊顿54 或力士乐AA2FM90、AA2FM80

减速机 采埃孚ZF

P4300 采埃孚ZF

P4300 PMB

6.5SP PMB 6.5SP PMB 6.5SP

液压回路 闭式

供水系统 水箱容积L 450

供水方式 气压式

9方搅拌车

9F 型号 ZLJ5256GJB2 ZLJ5256GJBGH ZLJ5256GJB1 ZLJ5253GJB1 ZLJ5257GJB1

整车 底盘 日野 广汽日野 东风 重汽 陕汽

底盘型号 FS1ELV YC1250FS2PM DFL5251GJBA1 ZZ1257N3649W SX5255GJBJR364

整备质量kg 13100 13800 14100 13370 13400

最大总质量kg 25000 25000 25000 25000 25000

驱动型式 6×4 6×4 6×4 6×4 6×4

轴距mm 3655+1310 3640+1410 3800+1350 3625＋1350 3625＋1350

3575＋1400

轮胎 295/80R22.5 11.00-R20（标配）

11.00-20（选配） 11.00-R20（标配）

11.00-20（选配） 12.00-R20（标配）

12.00-20（选配） 12.00-R20（标配）

12.00-20（选配）

取力方式 飞轮取力 飞轮取力 飞轮取力 飞轮取力 飞轮取力

最高车速km/h 95 90 75 90或78 77

最大爬坡度% 42.3 25 30 45 35

最小15 17 17 18 18 转弯直径m

外形尺寸mm

L×W×H 9010×2500×3890 9000×2500×3930

9160×2500×3930 9080×2500×3880 8850×2496×3930 8850×2500×3900

发动机 型号 E13C TL P11C-UJ dCi340-30 WD615.95E， WD615.95 WP10.336

型式 四冲程，中冷直喷，电控共轨及带涡轮增压中间冷却型的柴油发动机 直列6缸、四冲程、水冷、增压中冷、带排气门制动，电控共轨直喷柴油机 直列6缸、四冲程、水冷、增压中冷、柴油直喷发动机 直列6缸、四冲程、水冷、增压中冷，电控共轨直喷柴油机 直列6缸、四冲程、水冷、增压中冷、带排气门制动，电控共轨直喷柴油机

最大功率kW/r/min 302/1800 259/2100 250/1900 247/2200或249/1900 247/2200

最大扭矩N.m/r/min 1618/1100 1454/1100 1500/900~1600 1390/1200～1500或1420/1200~1500 1250/1200~1600

排量L 12.913 10.52 11.12 9.726 9.726

排放标准 国 Ⅲ 国 Ⅲ 国 Ⅲ 国 Ⅲ 国 Ⅲ

搅拌筒 几何容积m 15.22

搅动容积m 9

填充率% 59

搅拌筒倾角(°) 13

进料速度m

/min ≥4

出料速度m

/min ≥3 出料残余率% ＜0.7

塌落度范围mm 50～210

液压系统 泵 力士乐A4VTG090 力士乐A4VTG090 萨奥T90R

100 伊顿54 或力士乐A4VTG090 伊顿54 或力士乐A4VTG090

马达 力士乐AA2FM90/61W 力士乐AA2FM90/61W 萨奥90MR

100 伊顿54 或力士乐AA2FM90、AA2FM80 伊顿54 或力士乐AA2FM90、AA2FM80

减速机 采埃孚ZF

P4300 采埃孚ZF

P4300 PMB 6.5SP PMB 6.5SP PMB 6.5SP

液压回路 闭式

供水系统 水箱容积L 450

供水方式 气压式

8方搅拌车

8F 型号 ZLJ5253GJB1 ZLJ5257GJB1

整车 底盘 重汽 陕汽

底盘型号 ZZ1257N3649W SX5255GJBJR364

整备质量kg 13370 13370

最大总质量kg 25000 25000

驱动型式 6×4 6×4

轴距mm 3625＋1350 3575＋1400

轮胎 12.00-R20（标配）

12.00-20（选配） 12.00-R20（标配）

12.00-20（选配）

取力方式 飞轮取力 飞轮取力

最高车速km/h 90/78 77

最大爬坡度% 45 35

最小转弯直径m 18 18

外形尺寸mm

L×W×H 8850×2496×3930 8850×2500×3860

发动机 型号 WD615.95E或 WD615.95C WP10.336

型式 直列6缸、四冲程、水冷、增压中冷，电控共轨直喷柴油机 直列6缸、四冲程、水冷、增压中冷、带排气门制动，电控共轨直喷柴油机

最大功率kW/r/min 247/2200或249/1900 247/2200 最大扭矩N.m/r/min 1390/1200～1500或1420/1200~1500 1250/1200~1600

排量L 9.726 9.726

排放标准 国 Ⅲ 国 Ⅲ

搅拌筒 几何容积m 14.16

搅动容积m 8

填充率% 56%

搅拌筒倾角(°) 13

进料速度m /min ≥4

出料速度m /min ≥3

出料残余率% ＜0.7

塌落度范围mm 50～210

液压系统 泵 伊顿46 或 力士乐A4VTG090 伊顿46 或 力士乐A4VTG090

马达 伊顿46或 力士乐AA2FM80 伊顿46或 力士乐AA2FM80

减速机 PMB 6.5SP PMB 6.5SP

液压回路 闭式

供水系统 水箱容积L 450

供水方式 气压式

12方搅拌车

12F 型号 ZLJ5310GJBGH ZLJ5312GJB ZLJ5310GJB ZLJ5311GJB

整车 底盘 广汽日野 东风 重汽 陕汽

底盘型号 YC1310GJBFY2PU DFL1310A ZZ1317N3267C SX5315GJBJT326

整备质量kg 17500 17500 15800 15800

最大总质量kg 31000 31000 31000 31000

驱动型式 8×4 8×4 8×4 8×4

轮胎 11.00R20 11.00R20 12.00-R20 12.00-R20

取力方式 飞轮取力 飞轮取力 飞轮取力 飞轮取力

轴距 1850+3400+1410 1850+3400+1350 1800+3200+1350 1800+3200+1350，1800+3175+1400

最高车速km/h 80 78 90或82 90

最大爬坡度% 25 35 45 35

最小转弯直径m 18 20.3 23 24

合集下载

搅拌车使用说明书示范

搅拌车使用说明书示范

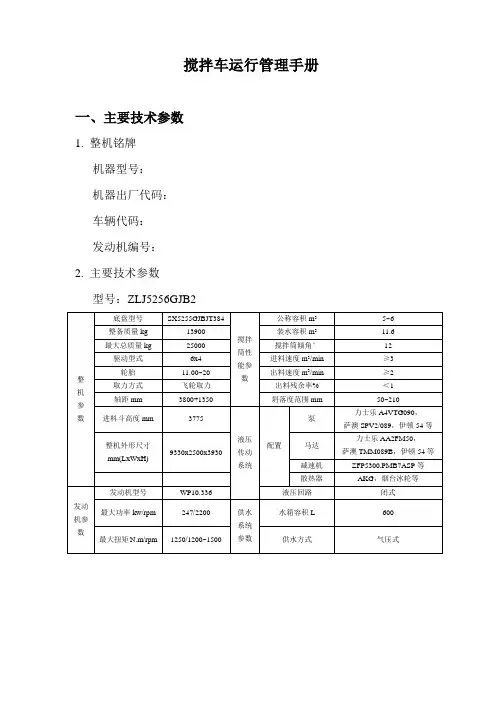

搅拌车运行管理手册

一、主要技术参数

1. 整机铭牌

机器型号：

机器出厂代码：

车辆代码：

发动机编号：

2. 主要技术参数

型号：ZLJ5256GJB2

整

机

参

数 底盘型号 SX5255GJBJT384

搅拌筒性能参数 公称容积m3 5~6

整备质量kg 13900 装水容积m3 11.6

最大总质量kg 25000 搅拌筒倾角° 12

驱动型式 6x4 进料速度m3/min ≥3

轮胎 11.00~20 出料速度m3/min ≥2

取力方式 飞轮取力 出料残余率% ＜1

轴距mm 3800+1350 坍落度范围mm 50~210

进料斗高度mm 3775

液压传动系统 配置 泵 力士乐A4VTG090，

萨澳SPV2/089，伊顿54等

整机外形尺寸

mm(LxWxH) 9330x2500x3930 马达 力士乐AA2FM50，

萨澳TMM089B，伊顿54等

减速机 ZFP5300,PMB7ASP等

散热器 AKG，烟台冰轮等

发动

机参

数 发动机型号 WP10.336 液压回路 闭式

最大功率kw/rpm 247/2200 供水系统参数 水箱容积L 600

最大扭矩N.m/rpm 1250/1200~1500 供水方式 气压式

二、安全操作注意事项

1. 车辆行驶前要确定所有的锁紧、固定和夹紧装置都处于“锁定”位置。

2. 在正常搅动行驶时，搅拌运输车的最高速不得超过50km/h。在转弯时不要太急，同时转弯速度不大15km/h,否则有翻车的危险。

3. 搅拌运输车行驶时，支筒应固定在副车架右侧的固定支座中，使主槽处于行驶锁紧状态，加长槽应放在固定位置并锁紧。

4. 进入搅拌筒内工作前，必须切断所有的传动部件（关闭好驾驶室，保管好钥匙，保证没有第二人能拿到钥匙），保证搅拌筒不能传动。

5. 当在搅拌筒里，搅拌筒上或周围工作时（如打开搅拌筒人孔盖、在进出料区域工作、在搅拌筒内进行修理清洗工作），必须锁死搅拌筒，防止搅拌筒意外转动。

混凝土搅拌车的参数和型号

混凝土搅拌车的参数和型号

混凝土搅拌车的参数和型号

一、前言

混凝土搅拌车是建筑施工现场中必不可少的一种设备，它主要用于将混合好的水泥、石子、沙子等原材料进行搅拌，以制成混凝土。在建筑工程中，混凝土搅拌车的作用非常重要，因此，在选择混凝土搅拌车时，需要了解其参数和型号。

二、参数

1. 搅拌容量

混凝土搅拌车的搅拌容量是指车辆所能容纳的混凝土的最大量，一般在6-16立方米之间。在选择搅拌容量时，需要根据工程需要和现场条件进行选择，以保证施工进度和质量。

2. 发动机功率

混凝土搅拌车的发动机功率是指发动机所能输出的最大功率。一般来说，功率越大，搅拌能力越强，能适应更大的工程施工需求。同时，发动机功率也与车辆的燃油消耗有关，选择时需要考虑到经济性。

3. 行驶速度

混凝土搅拌车的行驶速度直接影响工程的进度，因此，需要选择适合工程需要的行驶速度。一般来说，混凝土搅拌车的行驶速度在5-90km/h之间。

4. 车辆重量

混凝土搅拌车的车辆重量与其搅拌容量和结构有关，重量越大，承载能力越强，但是也会对路面和桥梁造成一定的压力。因此，在选择车辆重量时，需要综合考虑工程需要和路面承载能力等因素。

5. 排放标准

目前，国家对混凝土搅拌车的排放标准有明确规定，需要选择符合国家标准的车辆，以保证环保要求。

三、型号

1. 6立方搅拌车

6立方搅拌车是一种小型混凝土搅拌车，适用于小型工程和狭窄的施工现场。它的优点是体积小，机动性好，可灵活进出施工现场，但是搅拌容量较小，适用范围有限。

2. 8-10立方搅拌车

8-10立方搅拌车是一种中等型混凝土搅拌车，适用于中等规模的工程和较宽敞的施工现场。它的优点是搅拌容量较大，适用范围广，但是车身较长，机动性较差。

3. 12-16立方搅拌车

12-16立方搅拌车是一种大型混凝土搅拌车，适用于大型工程和宽敞的施工现场。它的优点是搅拌容量大，适用范围广，但是车身较长，机动性差，需要占用更多的施工空间。

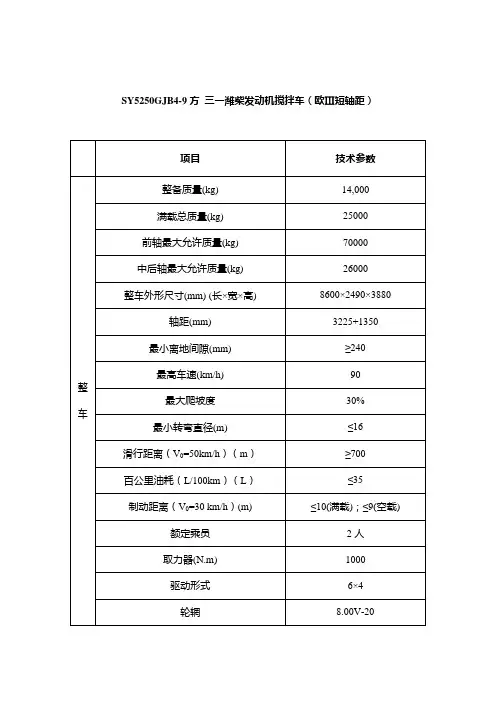

9方潍柴搅拌车技术参数配置清单

9方潍柴搅拌车技术参数配置清单

SY5250GJB4-9方 三一潍柴发动机搅拌车（欧Ⅲ短轴距）

项目 技术参数

整车 整备质量(kg) 14,000

满载总质量(kg) 25000

前轴最大允许质量(kg) 70000

中后轴最大允许质量(kg) 26000

整车外形尺寸(mm) (长×宽×高) 8600×2490×3880

轴距(mm) 3225+1350

最小离地间隙(mm) ≥240

最高车速(km/h) 90

最大爬坡度 30%

最小转弯直径(m) ≤16

滑行距离（V0=50km/h）（m） ≥700

百公里油耗（L/100km）（L） ≤35

制动距离（V0=30 km/h）(m) ≤10(满载)；≤9(空载)

额定乘员 2人

取力器(N.m) 1000

驱动形式 6×4

轮辋 8.00V-20

发动机 缸径(mm)×行程(mm) φ126×155

排量(L) 11.596

额定功率(kW/rpm) 247/1900

净功率(kW/rpm) 245/1900

最大扭矩(N.m/rpm) 1500/1000～1400

排放标准 国Ⅲ

搅拌筒 搅拌筒几何容积(m3) 15.07

搅动容积(m3) 9

填充率 59.72%

项目 技术参数

搅拌筒直径(mm) MAXφ2342

搅拌筒长度(mm) 5000

搅拌筒倾角 15°

进料速度(m3/min) ≥3

出料速度(m3/min) ≥2

搅拌筒转速(rpm) 0～14

出料残余率 ＜0.7%

塌落度范围(mm) 50～210

前锥(mm) 6

中段(mm) 5

后锥(mm) 5

叶片(mm) 4

球冠(mm) 8

液压系统 减速机 扭矩(Nm) 65000/68000[1]

速比 120.3/102.8[1]

油泵 排量(ml/r) 89/71/90

额定压力(bar) 400

马达 排量(ml/r) 89/80

额定压力(bar) 400

液压回路 闭式回路,分体式

混凝土搅拌机参数

混凝土搅拌机参数

一．js型双卧轴强制式混凝土搅拌机技术参数：

型号 JS500 JS750 JS1000 JS1500 JS2000 JS3000

出料容量(L) 500L 750L 1000L 1500L 2000L 3000L

进料容量(L) 800L 1200L 1600L 2400L 3200L 4200L

理论生产率(m3/h） ≥25 ≥35 ≥60 ≥75 ≥120 ≥150

最大骨粒径（卵石/碎石) ≤40/50 ≤40/60 ≤60/80 80/60 80/60 80/60

工作循环时间(s） 72 72 60 60 60 60

搅拌叶片 转速r/min 31 31 19.5 25.5 23 28

数量（个) 2×7 2×7 2×8 2×10 2×9 2×10

搅拌电机 型号 Y180M—4 Y180M—4 Y180M-4 Y225M-4 Y280S-4 Y280M-4

功率（kw） 18.5 30 37 18。5 22 30

卷扬电机 型号 YEZ132S—4 YEZ132S-4 YEZ160S-4 YEZ180M—4 YEJ180L-4 YEJ200L—4

功率(kw） 5。5 7。5 15 45 75 90

水泵电机 型号 BL12—16—1。1 BL12-16—1。1 KQW65-100（I) KQW65—100(I) CK65/20L CK80/50L

功率(kw） 1。1 1。1 3 3 4 5。5

外形尺寸 运输状态 2850×2700×5246 3110×2620×2580 4320×2200×3300 5058×2250×2440 5860×2250×2735 6760×2450×2890

(长×宽×高） 工作状态 4461×3050×4180 5025×3100×5680 10460×3400×9050 9645×3436×9700 10560×3876×10710 12580×4620×12890
