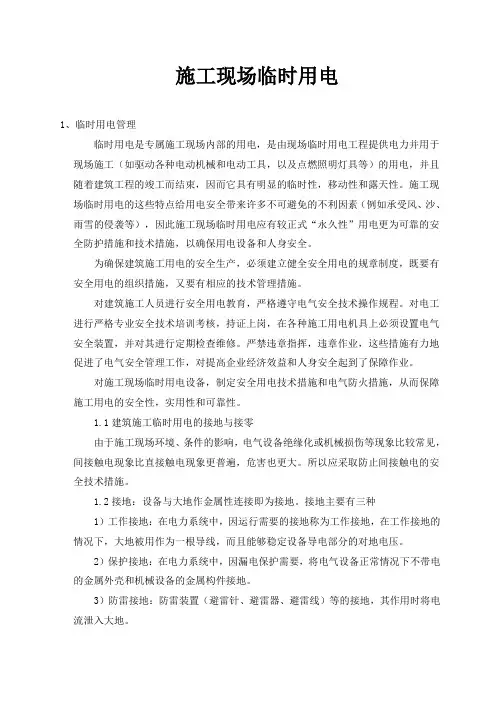

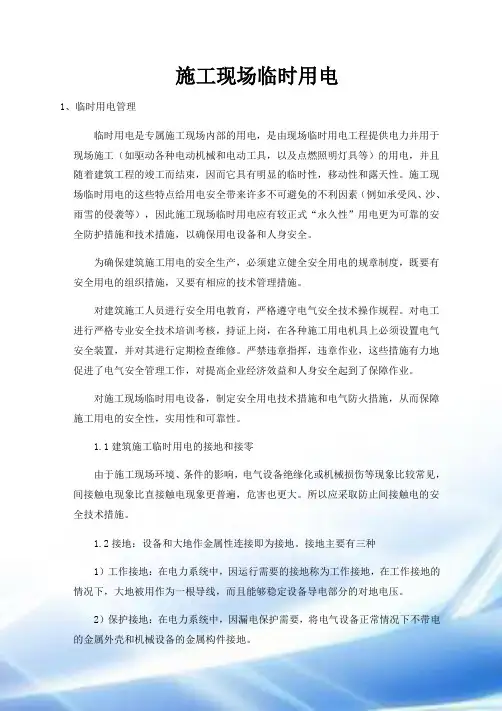

施工现场临时用电培训资料

1、暂时用电管理

暂时用电是专属施工现场内部的用电，是由现场暂时用电工程提供电力并用于

现场施工〔如驱动各种电动机械和电开工具，以及点燃照明灯具等〕的用电，并且

随着建造工程的竣工而结束，于是它具有明显的暂时性，挪移性和露天性。施工现

场暂时用电的这些特点给用电安全带来许多不可防止的不利因素 〔例如承受风、 沙、

雨雪的侵袭等〕，因此施工现场暂时用电应有较正式“永久性”用电更为可靠的安

全防护措施和技术措施，以确保用电设备和人身安全。

为确保建造施工用电的安全生产，必须建立健全安全用电的规章制度，既要有

安全用电的组织措施，又要有相应的技术管理措施。

对建造施工人员进行安全用电教育，严格遵守电气安全技术操作规程。对电工

进行严格专业安全技术培训考核，持证上岗，在各种施工用机电具上必须设置电气

安全装置，并对其进行定期检查维修。严禁违章指挥，违章作业，这些措施有力地

促进了电气安全管理工作，对提高企业经济效益和人身安全起到了保障作业。

对施工现场暂时用电设备，制定安全用电技术措施和电气防火措施，从而保障

施工用电的安全性，实用性和可靠性。

1.1 建造施工暂时用电的接地与接零

由于施工现场环境、 条件的影响， 电气设备绝缘化或者机械损伤等现象比较常见，

间接触电现象比直接触电现象更普遍，危害也更大。所以应采取防止间接触电的安

全技术措施。

1.2 接地：设备与大地作金属性连接即为接地。接地主要有三种

1〕工作接地：在电力系统中，因运行需要的接地称为工作接地，在工作接地的

情况下，大地被用作为一根导线，而且能够稳定设备导电部份的对地电压。 2〕保护接地：在电力系统中，因漏电保护需要，将电气设备正常情况下不带电

的金属外壳和机械设备的金属构件接地。

3〕防雷接地：防雷装置〔避雷针、避雷器、避雷线〕等的接地，其作用时将电

流泄入大地。

接零：电气设备因运行需要而与工作零线连接。保护接零线是指电气设备正常

情况不带电的导体部份与保护零线连接。导电部份是指能导电，然而不一定承载工

作电流的部份。在以下电气设备正常情况下不带电的外露导电部份应做保护接零电

机、变压器、电器、照明器具、电动机械、电开工具的金属外壳，基座等。

2、配电箱

总配电箱的电缆是从变压器内直接引入的。总配电箱用符号“A”表示。本工地

有 2 个总配电箱， 分别用 A-1、A-2 表示。 总配电箱内必须装设隔离开关和分路隔离

开关，总熔断器和分路熔断器以及漏电保护器，引入、引出线应穿管并有防水弯。

每一个总配电箱分别引出 6 个分配电箱。分配电箱必须装设漏电保护。

〔高〕墙体： 240 厚砖围墙

屋顶：石棉瓦、木屋架

地面：混凝土地面

门窗：钢制门窗 MLC1821、CO609

配电室内设照明灯，开关位于门洞侧。

室内通风应畅通，窗带沙扇

配电柜安装时，做 150 ㎜高基底座。

分配电箱的维护措施：

分配电箱设置 1.2×1.5×2m 〔高〕护拦，具体做法为

栅栏：Φ12 钢筋焊制，立柱间距 100 ㎜。 4、漏电保护开关 顶：竹胶板〔 12 ㎜厚〕

栅栏安装时，做 200 高底座，且底座外表有排水坡度 2%，以利雨水的排放。

分箱制做时，均带有 800 ㎜高的支架，分箱带有锁。

开关箱直接控制用电设备。 每台用电设备应有各自的专用开关箱， 必须实行“一

机、 一闸、 一箱”制。开关箱与其所控制的固定式用电设备的水平距离不宜超过 3m，

与分配电闸箱的距离不得超过 30m.开关箱用符号“C”表示。

3、施工照明

1.1 施工用电路线的防护措施

根据施工现场的具体情况，本工程采用埋地敷设路线的方法。电缆埋地时必须

有电缆埋设图，应砌砖槽防护，且埋设深度不小于 0.6m。在电缆的上下各均匀铺设

不小于 10 ㎝厚的细砂， 上方盖电缆盖板或者砖作为电缆的保护层。 地面上应有埋设电 缆的标志，现场有专人负责管理。不得将物料堆放在电缆埋设的上方。有接头的电 缆不许埋在地下。接头处应露出地面，并配有电缆接线盒〔箱〕。电缆接线盒〔箱〕 应防雨、防尘、防机械损伤，并远离易爆、易燃、易腐蚀场所。电缆穿越建造物、 构筑物、道路、易受机械损伤的场所及引出地面从 2m 高度至地下 0.2m 处，必须加 防护套管，电缆路线与其附近热力管道的平行间距不得小于 2m，交叉间距不得小于 1m。

由各分配电箱〔二级箱〕再引出电缆至各流动控制箱〔三级箱〕再引入至各用

电设备。

照明路线

施工现场楼外照明路线，穿 PVC 管架设，楼内施工用路线，尽量沿穿板洞口引

上，各作业层设流动控制箱〔三级箱〕。地下室施工照明用低压 36V 电路线，穿 PV

C 套管。 漏电保护开关是一种新型保护电器，它是安全用电、防止人身触电伤亡事故及

防止设备漏电引起电气火灾事故的一项重要技术措施。在建造施工现场，为了正确

使用漏电开关， 在中性点接地的供电系统中， 工作零线与保护零线都与中性点连通，

从现场总配电箱零线端子板下端开始分开，采用三相五线制形式输送给分配电箱应

搞清漏电保护开关安装前的项数要与被保护设备相数相匹配。检查其额定电压、额

定工作电流、漏电动作电流及分断时间等是否符合所需设备的要求。施工现场的漏

电保护开 关必须采用两极漏电保护， 起到保护人身安全的作用。 漏电保护开关不得

随意拆卸和调换零部件，以免改变原有技术参数。漏电保护开关应时常检查试验，

发现异常情况，必须即将查明原因，排除隐患。

5、施工现场电动机械安全技术

1)蛙式打夯机

①每台夯机的机电必须是加强绝缘或者双重绝缘机电，并应装有漏电保护器。操 作开关要使用定向开关，每台夯机必须一机一闸。电源线和零线与定向开关、机电 接线柱连接处必须加接线端子与之紧固。

②夯机的操作手柄要加装绝缘材料

③每天上班前要对夯机进行检查。

④每台夯机设两名操作人员。一人操作夯机，一人随机整理电线。操作人员均

必须戴绝缘手套、穿绝缘鞋。

⑤夯机作业前方 2m 以内不得有人。 多台夯机同时作业时， 其并列间距不得小于

5m，纵向不得小于 10m。

2)、钢筋机械

①钢筋机械必须由专人管理，并坚持执行规程制度及负责人挂牌制。

②工作前应认真检查电源及电器元件的接法是否正确，机身的接零保护是否牢

固，漏电保护器是否灵敏可靠。

③操作调直机、弯曲机、切断机时应按规程要求进行作业。 3)、木工机械

①木工机械必须设专人管理，操作规程和防火制度应挂在明显的置，未经管理

人员允许和不熟悉木工机械安全操作规定者，不允许上机操作。

②工作前应认真检查电源及电器元件的接法是否正确，机身的接零保护是否牢

固，漏电保护器是否灵敏可靠。

③木工工作棚或者车间防火制度必须齐全，并设置必要的消防器材。

4)、手持电开工具

①手持电开工具应设专人管理。管理者应熟知手持电开工具构造、性能和安全

技术知识，并认真进行维护保养和检查。

②手持电开工具的电源线应用专用电缆，不许接长和更换非专用缆。

③手持电开工具的安全防护罩必须坚固，工作部件安装必须正确。

④操作者必须熟知安全使用规定，并穿戴个人防护用品。

⑤在潮湿和危（wei）险的工作场所，或者在金属容器里作业时，应选用绝缘手持电开工

具。有些特殊部位需要用较高电压的手持电开工具作业时，必须用双重绝缘型手持

电开工具。

⑥对手持电开工具各个部件应定期检查。

6、安全措施

1、电气施工人员进场听从领导指挥。

2、进入施工现场必须戴安全帽， 现场禁止吸烟。 对未从事过电工的人员进行安

全教育，认真学习本工种安全技术规章制度。

3、电工作业时必须穿绝缘鞋，电工所持工具或者绝缘设备不得转借它人使用。

4、临电电工禁止带电作业， 必要情况下带电作业禁止带负载， 必须由二人进行

低工操作，高级监护进行，同时也应选择良好的绝缘设备，作为辅助作用。 5、临电电工对所有金属外壳的电气设备做好接地或者接零保护以及防雷措施。

6、施工现场必须保证三极配电两极保护， 做到一机一闸一漏电做到光力分设的

原则。

7、施工机具进场后由机工进行调试， 按电气配合的原则进行， 同时应检测电气

设备绝缘阻值，经全面检查机械电气无故障通电试运行。

8、施工机具的检修，必须拆开电源或者挂标志牌〔路线检修禁止合闸〕施工机具 停用必须拆除路线。

9、施工现场所用的配电箱， 周围不得堆放易燃易爆物品， 配电箱周围设置围栏，

配电箱应设防雨罩，箱门完好并上锁。

10、施工现场所有机械的开关箱由专人负责， 并做好安全交底， 下班停电加锁，

机械电气浮现故障及时找专业人员修理，切勿带故障运行。

11、施工现场照明，高温灯具离易燃易爆的最小距离，碘钨灯不小于 300mm 镝

灯不小于 500mm。

12、施工现场塔吊及大型电气设备做好防雷接地措施。由于该地区属于场强地

区，防雷阻值不大于 4 欧姆。

13、生活用电严禁私拉乱接，电气设备安装时应按标准要求，用时保证路线绝

缘良好，不受机械损伤及外力，路线架设要标准。

14、生活区内禁止使用电炉及自制烧水器。

15、施工现场配电箱要贴系统图，并标明控制路线。现场分别设置分箱，开关

箱，保证光力分设，确保三相平衡，照明单项系统由分电箱作一级保护，开关箱作

二级保护。

16、配电箱箱门齐全，设置防雨罩，围栏。配电箱内设明显断开点，配电箱位

置选择通风良好，无易燃易爆及腐蚀物质的场所安装。
