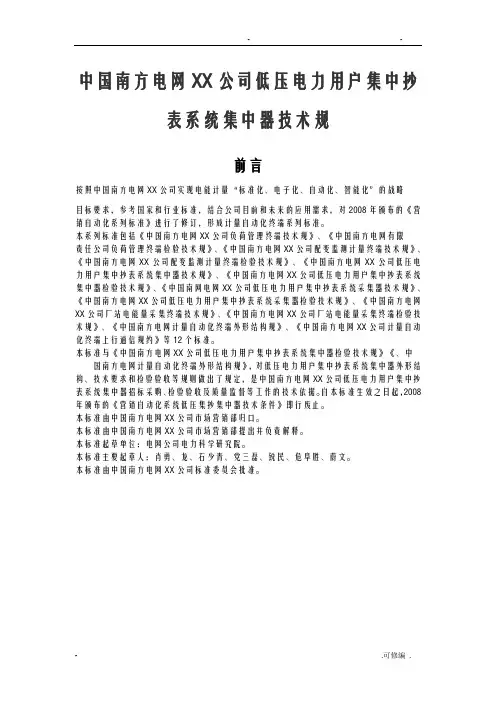

中国南方电网XX公司低压电力用户集中抄表系统集中器技术规前言按照中国南方电网XX公司实现电能计量“标准化、电子化、自动化、智能化”的战略目标要求，参考国家和行业标准，结合公司目前和未来的应用需求，对2008年颁布的《营销自动化系列标准》进行了修订，形成计量自动化终端系列标准。
本系列标准包括《中国南方电网XX公司负荷管理终端技术规》、《中国南方电网有限责任公司负荷管理终端检验技术规》、《中国南方电网XX公司配变监测计量终端技术规》、《中国南方电网XX公司配变监测计量终端检验技术规》、《中国南方电网XX公司低压电力用户集中抄表系统集中器技术规》、《中国南方电网XX公司低压电力用户集中抄表系统集中器检验技术规》、《中国南网电网XX公司低压电力用户集中抄表系统采集器技术规》、《中国南方电网XX公司低压电力用户集中抄表系统采集器检验技术规》、《中国南方电网XX公司厂站电能量采集终端技术规》、《中国南方电网XX公司厂站电能量采集终端检验技术规》、《中国南方电网计量自动化终端外形结构规》、《中国南方电网XX公司计量自动化终端上行通信规约》等12个标准。
本标准与《中国南方电网XX公司低压电力用户集中抄表系统集中器检验技术规》《、中国南方电网计量自动化终端外形结构规》，对低压电力用户集中抄表系统集中器外形结构、技术要求和检验验收等规则做出了规定，是中国南方电网XX公司低压电力用户集中抄表系统集中器招标采购、检验验收及质量监督等工作的技术依据。
自本标准生效之日起，2008年颁布的《营销自动化系统低压集抄集中器技术条件》即行废止。
本标准由中国南方电网XX公司市场营销部归口。
本标准由中国南方电网XX公司市场营销部提出并负责解释。
本标准起草单位：电网公司电力科学研究院。
本标准主要起草人：肖勇、龙、石少青、党三磊、锐民、危阜胜、蔚文。
本标准由中国南方电网XX公司标准委员会批准。
中国南方电网XX公司低压电力用户集中抄表系统集中器技术规1 围本标准适用于中国南方电网XX公司低压电力用户集中抄表系统集中器（以下简称“集中器”）的招标、验收等工作，包括技术指标、功能要求、机械性能、电气性能、适应环境、抗干扰及可靠性等方面的技术要求以及验收等要求。
1.1 1.2 1.3Q/CSG中国南方电网有限责任公司企业标准低压集抄采集器、集中器安装（拆除）作业指导书目录1适用范围 (1)2引用文件 (1)3作业流程 (2)4操作指引 (3)附录A集中器二次回路典型接线图 (10)附录B采集器二次回路典型接线图 (11)附录C计量自动化终端装拆记录 (12)附录D计量自动化终端装拆表单 (14)附录E低压集抄采集器、集中器安装（拆除）作业表单 (16)低压集抄采集器、集中器安装（拆除）作业指导书1适用范围本作业指导书适用于南方电网公司低压集抄采集器、集中器装拆时的作业指导。
2引用文件《电业安全工作规程（发电厂和变电所电气部分）》（GB 26860-2011）《电气工作票技术规范（发电、变电部分）》（Q/CSG 10004-2004）《电气工作票技术规范(线路部分)》（Q/CSG 10005-2004）《电能计量装置技术管理规程）》（DL/T448-2000）《电能计量装置安装接线规则》（DL/T825-2002）《电测量及电能计量装置设计技术规程》（DL/T 5137-2001）《中国南方电网有限责任公司10kV用电客户电能计量装置典型设计》（Q/CSG113006-2012）《中国南方电网有限责任公司电能计量装置运行管理办法》（Q/CSG214004-2013）3作业流程工作负责人4操作指引第3页共17 页第4页共17 页第5页共17 页第6页共17 页第8页共17 页Q/CSGXXX-2014第9页共17 页附录A集中器二次回路典型接线图图A-1 485集中器二次回路接线图A-2载波集中器二次回路接线附录B采集器二次回路典型接线图图B-1 485采集器接线图图B-2载波采集器接线方式附录C计量自动化终端装拆记录(单位)计量自动化终端装拆记录附录D计量自动化终端装拆表单**供电局计量自动化终端装拆表单工作单号：业务类别：营业区域：户号：户名：地址：终端设备变更列表新增终端开关轮次接入信息原有封印列表现场加封列表客户（签名）：供电所人员（签名）：装表人员（签名）：年月日附录E低压集抄采集器、集中器安装（拆除）作业表单表单流水号：说明：（1）本表单由工作负责人填写，已执行打“√”、不需要执行的打“O”；（2）现场安全措施不满足要求不得开工；（3）工作负责人安全交底包括明确工作任务、工作地点、工作分工和存在风险的危险点位置；（4）副班长及以上人员负责审核，表单执行不合格时应在备注栏填写处理意见；（5）作业现场发现异常情况需要说明时应在备注栏做详细描述。
南方电网公司低压集抄工程设计导则南方电网公司市场营销部2016年3月前言为全面推进低压集抄系统建设与应用，规范公司低压集抄项目建设管理，提高系统建设质量和应用成效，按照公司“集团化管理模式、一体化管理制度”的管理定位，公司组织编制了《南方电网公司低压集抄工程设计规范》，规范包括低压集抄工程设计导则和图集，用于指导各单位开展低压集抄工程标准化设计和专业化管理。
本规范由中国南方电网有限责任公司市场营销部提出、归口管理和负责解释。
本规范编写单位：广东电网有限责任公司市场营销部、佛山供电局中国能源建设集团广东省电力设计研究院有限公司本规范编写人员：郑龙徐湛谭跃凯化振谦关可飞江智添张磊徐飞侯恩振目录1适用范围 (1)2编制依据 (1)3术语定义 (2)4低压集抄方案 (3)5设计原则 (8)6设计内容及要求 (8)7概预算编制原则 (12)8附录 (13)1适用范围本规范适用于南方电网公司低压集中抄表工程的设计工作。
本规范规定了低压集中抄表工程的设计深度、设计方案、设计原则、设备技术及安装要求、线缆及布线技术要求、概预算编制原则等。
本规范未涉及的内容遵照有关规程执行。
2编制依据下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 16934-2013 电能计量柜GB 4208 外壳防护等级(IP代码)GB 50054 低压配电设计规范GB 7251 低压成套开关设备和控制设备Q/CSG 113007 中国南方电网有限责任公司低压用电客户电能计量装置典型设计Q/CSG 113013 中国南方电网有限责任公司多功能电能表通信协议扩展协议Q/CSG 11109004中国南方电网有限责任公司计量自动化终端上行通信规约中国南方电网有限责任公司计量自动化终端远程通信模块接口协议要求中国南方电网有限责任公司计量自动化终端本地通信模块接口协议要求中国南方电网有限责任公司计量自动化终端微功率无线通信规约要求Q/CSG 1209008 中国南方电网有限责任公司费控交互终端技术规范Q/CSG 11109003 中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范中国南方电网有限责任公司低压电力用户集中抄表系统II型集中器技术要求Q/CSG 11109005 中国南方电网有限责任公司低压电力用户集中抄表系统采集器技术规范中国南方电网有限责任公司低压电力用户集中抄表系统II型采集器技术要求Q/CSG 11109006 中国南方电网有限责任公司计量自动化终端外形结构规范中国南方电网有限责任公司低压费控计量表箱技术规范中国南方电网有限责任公司费控电能表用外置低压断路器技术规范3术语定义3.1低压用户集中抄表系统是计量自动化系统的一部分，指由计量自动化主站通过远程通讯信道（无线、有线、电力线载波等信道）将多个电能表电能量的记录值（窗口值）的信息集中抄读的系统。

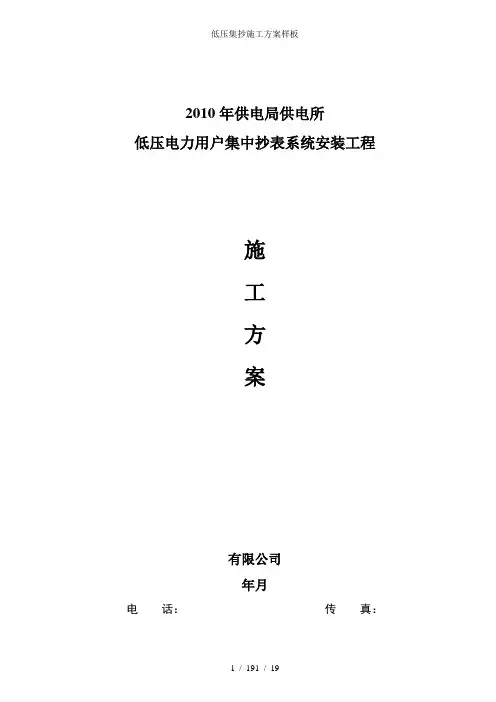

2010年供电局供电所低压电力用户集中抄表系统安装工程施工方案有限公司年月电话：传真：2010年供电局供电所低压电力用户集中抄表系统安装工程施工方案批准：审核：编写：有限公司年月目录1工程概况及特点 .................................................................................... 错误!未指定书签。
2现场组织机构 ........................................................................................ 错误!未指定书签。
3 实施方案 ............................................................................................... 错误!未指定书签。
4工期及进度计划安排 ............................................................................ 错误!未指定书签。
5质量管理措施 ........................................................................................ 错误!未指定书签。
6安全管理措施 ........................................................................................ 错误!未指定书签。
7工程验收管理 ........................................................................................ 错误!未指定书签。

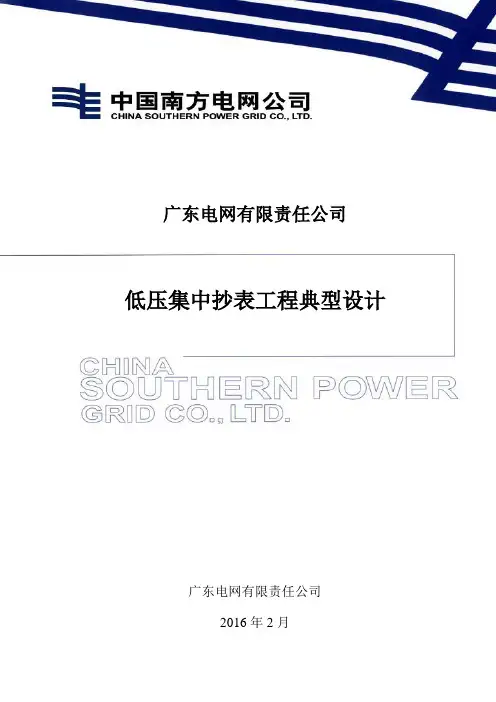

广东电网有限责任公司低压集中抄表工程典型设计广东电网有限责任公司2016年2月低压集中抄表工程典型设计（第一册技术导则）技术导则目录1适用范围.......................................................... - 1 -2编制依据.......................................................... - 1 -3术语定义.......................................................... - 2 -4深度要求.......................................................... - 4 -5低压集抄方案...................................................... - 4 -6设计原则......................................................... - 10 -7设备技术及安装要求............................................... - 10 -8线缆及布线技术要求............................................... - 12 -9概预算编制原则................................................... - 13 -10附件............................................................. - 14 -1适用范围本规范规定了广东电网有限责任公司低压集中抄表项目的设计深度、设计方案、配置、设备技术要求等，适用于广东电网有限责任公司低压集中抄表项目的设计工作。
南方电网公司10kV及以下业扩受电工程典型设计技术导则及图集（2018版）修编说明南方电网市场〔2019〕1号附件210kV及以下业扩受电工程典型设计技术导则及图集（2018版）修编说明市场营销部（农电管理部）二○一八年十二月修编概述:以《南方电网公司10kV及以下业扩受电工程典型设计（2014版）》的《技术导则》和《图集》为蓝本进行修编。
通过收集、分析和研究《典设》应用中的意见和建议，遵循国家、行业相关标准并按照经济、安全、和提高效率等原则进行修编。
修编主要内容：新增了充电桩、发电车快速接入装置、断路器自动化成套设备、纵旋式开关设备等新型电气设施，并新增了多电源一点接地的低压系统、电缆阻燃等级、封闭式母线、剩余电流保护装置、电涌保护器、配电站层高的设置要求、继电保护数据表格等的使用原则和应用要求等内容，同时修编了负荷密度表、公用配电站容量配置等内容，删除了涉及光伏的部分内容。
《图集》的图纸图号统一由原CSG-10YK-**-**修改为CSG-2018-10YK-**-**，修编说明中没有描述的图纸均指其与对应原图图名一致，该图纸内容没有修改。
一、《技术导则》修编内容1 前言及范围增加了技术导则的前言。
2 规范性引用文件（1）电监安全[2008]43 号《关于加强重要电力客户供电电源及自备应急电源配置监督管理的意见》规范更新为《GB/Z 29328重要电力用户供电电源及自备应急电源配置技术规范》（2）《GB 50045 高层民用建筑设计防火规范》更新为《GB 50016建筑设计防火规范》（3）《GB 50053 10kV及以下变电所设计规范》更新为《GB 5005320kV及以下变电所设计规范》（4）将《中国南方电网公司10kV 和35kV 配网标准设计（V1.0版）》更新为《中国南方电网公司标准设计和典型造价V2.1》（5）增加引用以下相关规范或文件：GB/T 12326 《电能质量电压波动和闪变》GB/T 15543《电能质量三相电压不平衡》DL∕T 5725 《35kV及以下电力用户变电所建设规范》DL/T621 《交流电气装置的接地》DL/T5044 《电力工程直流系统设计技术规定》GB/T50063 《电力装置电测量仪表装置设计规范》GB/T 50064 《交流电气装置的过电压保护和绝缘配合设计规范》GB／T 36040 《居民住宅小区电力配置规范》Q/CSG 1203004.3 《南方电网公司20KV及以下电网装备技术导则》Q/CSG 1207001 《中国南方电网有限责任公司配电网安健环设施标准》《南方电网公司电能计量装置典型设计》3术语和定义（1）按最新南网要求，更新了的南方电网供电区域划分标准（3.5供电区分类）（2）根据GB50016-2014的最新民用建筑的分类描述，修改了高层建筑的定义。
南方电网公司低压集抄工程设计图集南方电网公司市场营销部2016年3月目录1II型集中器方案 (1)2半载波方案 .................................................................................................................... - 5 -3全载波方案 .................................................................................................................. - 10 -4半无线方案 .................................................................................................................. - 14 -5全无线方案 .................................................................................................................. - 19 -6交互终端 ...................................................................................................................... - 23 -1II型集中器方案1.1组网图图1-1 II型集中器组网方案示意图1.2装置接线图1.2.1II型集中器安装位置图图1-2 II型集中器安装位置图11.2.2II型集中器电源接线图图1-3 II型集中器电源接线图1.2.3三相电能表采集方案接线图图1-4 三相电能表采集方案接线图12图1-5 三相电能表采集方案接线图2 1.2.4单相电能表采集方案接线图（4只以上）图1-6 4只以上单相电能表采集方案接线图31.3设备配置表以台区为单位，II型集中器方案设备配置表如下所示：42半载波方案2.1组网图图2-1半载波方案设计示意图2.2装置接线图2.2.1I型集中器安装位置图图2-2 I型集中器安装位置图2.2.2I型集中器电源接线图图2-3 I型集中器电源接线图2.2.3II型采集器电源接线图图2-4 II型采集器电源接线图2.2.4三相电能表采集方案接线图图2-5三相电能表采集方案接线图1图2-6 三相电能表采集方案接线图22.2.5单相电能表采集方案接线图（4只及以下）图2-7 4只以下单相电能表采集方案接线图2.2.6单相电能表采集方案接线图（4只以上）图2-8 4只以上单相电能表采集方案接线图2.3设备配置表以台区为单位，半载波方案设备配置表如下所示：3全载波方案3.1组网图图3-1全载波方案设计示意图3.2装置接线图3.2.1I型集中器安装位置图图3-2 I型集中器安装位置图3.2.2I型集中器电源接线图图3-3 集中器电源接线图3.2.3三相电能表采集方案接线图图3-4三相电能表采集方案接线图1图3-5 三相电能表采集方案接线图2 3.2.4单相电能表采集方案接线图（4只及以下）图3-6 4只以下单相电能表采集方案接线图3.3设备配置表以台区为单位，全载波方案设备配置表如下所示：4半无线方案4.1组网图图4-1 I型半无线方案设计示意图4.2装置接线图4.2.1I型集中器安装位置图图4-2 I型集中器安装位置图4.2.2I型集中器电源接线图图4-3 集中器电源接线图4.2.3采集器电源接线图图4-4 采集器电源接线图4.2.4三相电能表采集方案接线图图4-5三相电能表采集方案接线图1图4-6 三相电能表采集方案接线图24.2.5单相电能表采集方案接线图（4只及以下）图4-7 4只以下单相电能表采集方案接线图4.2.6单相电能表采集方案接线图（4只以上）图4-8 4只以上单相电能表采集方案接线图4.3设备配置表以台区为单位，半无线方案设备配置表如下所示：5全无线方案5.1组网图图5-1全无线方案设计示意图5.2装置接线图5.2.1I型集中器安装位置图图5-2 I型集中器安装位置图5.2.2I型集中器电源接线图图5-3 集中器电源接线图5.2.3三相电能表采集方案接线图图5-4三相电能表采集方案接线图1图5-5 三相电能表采集方案接线图2 5.2.4单相电能表采集方案接线图（4只及以下）图5-6 4只以下单相电能表采集方案接线图5.3设备配置表以台区为单位，全线方案设备配置表如下所示：6交互终端6.1组网图图6-1 交互终端系统组网图6.2装置接线图6.2.1I型交互终端接线图图6-2 I型交互终端接线图1图6-3 I型交互终端接线图2 6.2.2II型交互终端接线图图6-4 II型交互终端接线图6.3设备配置表以台区为单位，交互终端设备配置表如下所示：。
【附件一】低压电力用户集中抄表系统工程安装规范（485集抄）南电科技公司二00六年九月目录第一章总则 (1)第二章工程总体设计、规划 (2)2.1 概述.................................. 错误！未定义书签。
2.2 一般规定 (2)2.3 装置选型及定位........................... 错误！未定义书签。
2.4 确定线路走向、电缆敷设方式、电源接取点及电缆选型错误！未定义书签。
第三章装置安装 (2)第四章电缆的敷设 (3)第五章排线、接表、装置结线 (5)第六章电源线的接取............................. 错误！未定义书签。
第七章工程完工检查、补遗. (6)第八章装置试送电............................... 错误！未定义书签。
第九章安装资料整理移交 (7)第十章附则 (13)10.1 常用电工工具的使用...................... 错误！未定义书签。
第十一章执行技术标准 (7)第一章总则一、为保证低压集中抄表系统工程的施工安装质量，促进安装技术的进步，确保相关用电设备的安全运行和人身安全，制定本规范。
二、本规范适用于低压集中器、采集终端、集线器、开关箱、485信号电缆、装置电源线安装工程的施工。
三、采用的上述设置和材料应有合格证件，装置应有铭牌。
四、施工中使用的安全用具、工具、器械必须符合安全规程要求，且使用方法正确。
五、施工中的安全技术措施，应符合本规范及现行有关安全技术标准及产品的规定，对重要工序，应事先制定施工方案及安全技术措施。
六、与安装有关的其它电气工程应符合下列要求：1、电表箱安装完好且用户电表安装位置明确。
2、涉及高、低压电房内施工的工程，相关电气设备（盘、柜）应已排列到位且内部元件安装、结线完毕。
七、安装应符合设计要求，设备外观完整，固定可靠，密封良好，线路排列整齐、美观。
1.1 1.2 1.3Q/CSG中国南方电网有限责任公司企业标准Q/CSGXXX-2014低压集抄采集器、集中器安装（拆除）作业指导书2014-X-XX 发布2014-X-XX 实施1目录1适用范围 (1)2引用文件 (1)3作业流程 (2)4操作指引 (3)附录A集中器二次回路典型接线图 (10)附录B采集器二次回路典型接线图 (11)附录C计量自动化终端装拆记录 (12)附录D计量自动化终端装拆表单 (14)附录E低压集抄采集器、集中器安装（拆除）作业表单 (16)低压集抄采集器、集中器安装（拆除）作业指导书1适用范围本作业指导书适用于南方电网公司低压集抄采集器、集中器装拆时的作业指导。
2引用文件《电业安全工作规程（发电厂和变电所电气部分）》（GB 26860-2011）《电气工作票技术规范（发电、变电部分）》（Q/CSG 10004-2004）《电气工作票技术规范(线路部分)》（Q/CSG 10005-2004）《电能计量装置技术管理规程）》（DL/T448-2000）《电能计量装置安装接线规则》（DL/T825-2002）《电测量及电能计量装置设计技术规程》（DL/T 5137-2001）《中国南方电网有限责任公司10kV用电客户电能计量装置典型设计》（Q/CSG113006-2012）《中国南方电网有限责任公司电能计量装置运行管理办法》（Q/CSG214004-2013）3 作业流程低压集抄采集器、集中器装拆作业工作负责人管理人员工作小组市场营销部结束开始设备拆除设备安装设备调试实施安全措施工作前检查安排工作结束工作清理现场资料归档处理指派工作人员现场记录4操作指引工作内容低压集抄采集器、集中器安装（拆除）●作业人员要求1.穿工作服、戴安全帽、穿工作鞋，佩戴员工证。
2.作业人员不得少于两人，其中工作负责人（监护人）一人。
严禁单独工作。
3.作业人员必须经过专业技术知识、电气安全知识培训，并经过年度《安规》考试合格。
【建筑工程设计】南方电网公司低压集抄工程
设计导则
南方电网公司低压集抄工程设计导则
南方电网公司市场营销部2016年3月
前言
为全面推进低压集抄系统建设与应用，规范公司低压集抄项目建设管理，提高系统建设质量和应用成效，按照公司“集团化管理模式、一体化管理制度”的管理定位，公司组织编制了《南方电网公司低压集抄工程设计规范》，规范包括低压集抄工程设计导则和图集，用于指导各单位开展低压集抄工程标准化设计和专业化管理。
本规范由中国南方电网有限责任公司市场营销部提出、归口管理和负责解释。
本规范编写单位：广东电网有限责任公司市场营销部、佛山供电局
中国能源建设集团广东省电力设计研究院有限公司本规范编写人员：郑龙徐湛谭跃凯化振谦关可飞江智添
张磊徐飞侯恩振
目录
1适用范围1
2编制依据1
3术语定义2
4低压集抄方案3
5设计原则5
6设计内容及要求5
7概预算编制原则10
8附录13
1适用范围
本规范适用于南方电网公司低压集中抄表工程的设计工作。
本规范规定了低压集中抄表工程的设计深度、设计方案、设计原则、设备技术及安装要求、线缆及布线技术要求、概预算编制原则等。
本规范未涉及的内容遵照有关规程执行。
2编制依据
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T16934-2013电能计量柜
GB4208外壳防护等级(IP代码)
GB50054低压配电设计规范
GB7251低压成套开关设备和控制设备
Q/CSG113007中国南方电网有限责任公司低压用电客户电能计量装置典型设计
Q/CSG113013中国南方电网有限责任公司多功能电能表通信协议扩展协议
Q/CSG11109004中国南方电网有限责任公司计量自动化终端上行通信规约
中国南方电网有限责任公司计量自动化终端远程通信模块接口协议要求
中国南方电网有限责任公司计量自动化终端本地通信模块接口协议要求
中国南方电网有限责任公司计量自动化终端微功率无线通信规约要求
Q/CSG1209008中国南方电网有限责任公司费控交互终端技术规范
Q/CSG11109003中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范
中国南方电网有限责任公司低压电力用户集中抄表系统II型集中器技术要求
Q/CSG11109005中国南方电网有限责任公司低压电力用户集中抄表系统采集器技
术规范
中国南方电网有限责任公司低压电力用户集中抄表系统II型采集器技术要求
Q/CSG11109006中国南方电网有限责任公司计量自动化终端外形结构规范
中国南方电网有限责任公司低压费控计量表箱技术规范
中国南方电网有限责任公司费控电能表用外置低压断路器技术规范
3术语定义
3.1低压用户集中抄表系统
是计量自动化系统的一部分，指由计量自动化主站通过远程通讯信道（无线、有线、电力线载波等信道）将多个电能表电能量的记录值（窗口值）的信息集中抄读的系统。
该系统主要由电能表、采集器、集中器、通信信道和计量自动化主站组成。
3.2集中器
用于配电区域电能信息采集和控制的设备。
它通过信道对其管辖的采集终端和各类电能表的信息进行采集、处理、存储和控制，并通过远程信道与计量自动化系统交换数据。
包括I型集中器和II型集中器。
3.3采集器
用于采集和处理多个客户电能表电能信息，并通过信道与低压集中器交换数据的设备，采集器的基本功能是协助集中器完成对电能表数据的抄收。
包括I型采集器和II型采集器。
3.4交互终端
由通讯单元、显示单元、主控单元及CPU卡接口单元等组成，用于客户服务与管理，可识别CPU卡，实现对费控电能表开户、充值及参数更新等功能，同时具备报警提示、通讯转发、查询显示等功能的终端设备。
包括I型交互终端和II型交互终端。
3.5勘察设计工器具
指为低压集抄工程现场勘察设计提供辅助支持的工器具，具备公网无线信号测试、
GPS定位、拍照、现状设备资料录入等功能。
3.6供电台区
一个变压器的供电范围为一个供电台区。
一个居民小区可由一个或多个供电台区构成。
供电台区是工程勘察和施工的基本单位，其他领域的台区定义以相应管理规定为准。
3.7远程通信信道
远程通信通道是指集中器与计量自动化系统主站之间的通信信道。
远程通信技术包括无线公网、无线专网、光纤专网、光纤公网、有线电视通信网等。
3.8本地通信信道
本地通信通道是指各类集抄终端与电能表之间或者集中器与采集器之间的通信信道，本地通信技术包括RS-485总线、窄带载波、微功率无线、宽带载波、双模通信、塑料光纤等。
3.9外置低压断路器
能够闭合、承载和分断正常电路条件下的电流，而且在规定的异常电路条件下，诸如短路电流，也能闭合、承载一定时间和自动分断电流的开关装置。
4低压集抄方案
4.1II型集中器方案
II型集中器方案指集中器与电能表之间通过RS-485线方式通信，适用于电能表位置集中区域。
其特点是采用一对双绞线通信，抗干扰性较强，同一台区设备配置数量较多。
II型集中器方案设备包含II型集中器RS-485电能表等。
方案示意图见下图：
图4-1II型集中器方案
4.2半载波方案
半载波方案是载波通信技术和RS-485总线技术的结合，集中器和采集器之间利用电力线传输数据，采集器和电能表之间采用RS-485总线通信。
其特点是通信线路敷设较简
单，易受电网噪声干扰。
半载波方案设备包含I型集中器（载波）、II型采集器（载波）、RS-485电能表等。
方案示意图如下：
图4-2半载波方案
4.3全载波方案
全载波方案利用电力线作为集中器和电能表之间的传输介质，所有电表采用载波式电能表，集中器与电能表之间无需采集器。
其特点是通信线路敷设简单，易受电网噪声干扰。
全载波方案设备包含I型集中器（载波）、载波电能表等。
方案示意图如下：
图4-3全载波方案
4.4半无线方案
半无线方案，即半微功率无线方案，集中器和采集器之间利用微功率无线方式传输数据，采集器和电能表之间采用RS-485总线通信。
其特点是数据传输不受电网噪声干扰，但易受建筑物的阻挡或其他无线信号的干扰。
半无线方案设备包含I型集中器（无线）、II型采集器（无线）、RS-485电能表等。
方案示意图如下：
图4-4半无线方案
4.5全无线方案
全无线方案利用（470~510）MHz无线电波构建通信网络，实现集中器与电能表之间微功率无线通信。
其特点是数据传输不受电网噪声干扰，但易受建筑物的阻挡或其他无
线信号的干扰。
全无线方案设备包含I型集中器（无线）、无线电能表等。
方案示意图如下：
图4-5全无线方案
4.6混合方案
根据台区内电能表、建筑物、通信环境不同，综合利用上述多种本地通信信道实现混合组网，适用于电能表通信接口种类较多、地理分布较复杂、单一通信方案难以解决的台区。
本地通信信道组合方案主要分为：混合载波、混合无线、载波无线双模等方案。
5设计原则
5.1以地市供电局为单位，根据城市建设和经济发展程度，按照城市和农村划分，本地通信信道分别选择一种组网方式，以便后期运行维护。
远程通信信道优先选择自有通信信道。
5.2以台区为单位进行低压集抄设计，在该地区主流组网方案基础上制定勘察方案，进行现场勘察和测试，检验主流组网方案适应性，为低压集抄设计方案提供依据。
5.3台区组网方案设计应满足所在地市供电局低压集抄预控目标。
6设计内容及要求
6.1获取建设单位低压集抄建设主流组网方案、预控目标、可研成果、相应台区的用户明细资料和GIS地理信息CAD图。
其中预控目标包括：集中器日平均在线率、日平均冻结数据采集完整率。
6.2准备主要工器具，包括：计算机、照相机、勘察设计工器具等。
6.3根据建设单位提供资料，进行现场勘察，主要核对台区名称、表箱号、表箱位置、表箱位数及残旧程度、运行电表是否满足低压集抄方案接入、营销系统户变对应关系是否与现场一致等。
6.4勘察公变及其周边环境，拍公变所在位置，即配电房、台架、箱变的全景图。
6.5集中器
6.5.1I型集中器优先选择安装于计量箱内。
现场无计量箱或计量箱无可供安装位置时，应加装外挂箱，针对杆上变压器，选择安装在就近的电线杆上；针对配电房，选择安装在低压柜旁的墙面上；针对箱变，选择安装在箱变出线的第一个电表箱旁。
