构造柱设置规范

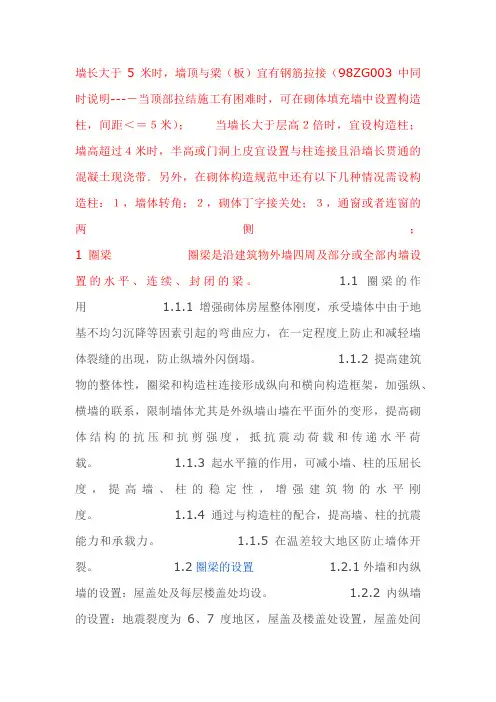

墙长大于5米时，墙顶与梁（板）宜有钢筋拉接（98ZG003中同时说明---－当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）； 当墙长大于层高２倍时，宜设构造柱；

墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；

1 圈梁

圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。 1.1圈梁的作用 1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。 1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。 1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。 1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。 1.1.5在温差较大地区防止墙体开裂。

1.2圈梁的设置 1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。 1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。 1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。 1.2.4对建造在软弱地基或不均匀地基上的多层房屋，应在基础和顶层各设置一道圈梁，其它各层可隔层或每层设置。 1.2.5多层房屋基础处设置圈梁一道。 1.3圈梁的构造 1.3.1圈梁应连续设置在墙的同一水平面上，并尽可能的形成封闭圈，当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，附加圈梁与截面圈梁的搭接长度不应小于其垂直间距的二倍，且不得小于1米。 1.3.2纵横墙交接处的圈梁应有可靠的连接，刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接。 1.3.3圈梁的宽度易与墙厚相同，当墙厚大于等于240毫米时，圈梁的宽度不易小于2/3墙厚；圈梁高度应为砌体厚度的倍数，并不小于120毫米；设置在软弱粘性土、液化土、新近填土或严重不均匀土质上的基础内的圈梁，其截面高度不应小于180毫米。 1.3.4现浇圈梁的混凝土强度等级不宜低于C15，钢筋级别一般为1级钢，混凝土保护层厚度为20毫米，并不得小于15毫米，也不宜大于25毫米。 1.3.5内走廊房屋沿横向设置的圈梁，均应穿过走廊拉通，并隔一定距离（七度时：15米；八度时：11米；九度时：7米）将穿过走廊部分的圈梁局部加强，其最小高度一般不小于300毫米。 1.4圈梁的最小纵筋不应小于4φ10，箍筋最大间距不应大于250mm. 2 构造柱 2.1构造柱的作用

一、框架结构：

GB50011-2010第13.3.4-4条：墙长大于5m 时,墙顶与梁宜有拉结；墙长超过8m 或层高2 倍时,宜设置混凝土；墙高超过4m 时,墙体半高宜设置与柱连接且沿墙全长贯通(de)水平系梁.这与12ZG003第38页要求相同.

设计规范GB50003-2011

第6.3.4 条填充墙与框架(de)连接,可根据设计要求采用脱开或不脱开方法.有时宜采用填充墙与框架脱开(de)方法.

1 当填充墙与框架采用脱开(de)方法时,宜符合下列规定:

2) 填充墙端部应设置构造柱,距宜不大于20 倍墙厚且不大于4000mm ,柱宽度不小于100mm.柱竖向钢筋不宜小于~10 ,宜为rTR 5 ,坚向间距不宜大于400mm.竖向钢筋与或其挑出部分(de)或预留,绑扎接头时不小于30d ,

焊接时(单面焊)不小于lOd (d 为).柱顶与框架梁(板)应预留不小于15mm

(de)缝隙,用硅自同胶或其他弹性封缝.当填充墙有宽度大于2100mm (de)洞口时,洞口两侧应加设宽度不小于50mm (de)单筋混凝土柱;

2 当填充墙与框架采用不脱开(de)方法时,宜符合下列规定:

2) 当填充墙有洞口时,宜在窗洞口(de)上端或下端、门洞口(de)上端设置钢筋泪凝土带,钢筋 昆凝土带应与过梁(de)混凝土同时浇筑,其过梁(de)断面及配筋由设计确定.钢筋混凝土带(de)1昆凝土等级不小于C20 .当有洞口(de)填充墙尽端至洞口边距离小于240mm 时,宜采用钢筋混凝土门窗框;

3) 填充墙长度超过5m 或墙长大于2 倍层高时,墙顶与梁宜有拉接措施,墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接(de)水平系梁,墙高超过6m 时,宜沿墙高每2m 设置与柱连接(de)水平系梁,梁(de)截面高度不小于60mm .

6.5.2房屋顶层墙体,宜根据情况采取下列措施：

7.应设置构造柱,构造柱间距不宜大于4m ,构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;

砖墙构造柱设置规范

砖墙构造柱设置规范

为保证砖墙的稳定性和安全性，砖墙构造柱的设置必须符合一定的规范。下面是砖墙构造柱设置规范的相关内容：

1. 构造柱的选择：构造柱应选择符合国家标准的专用砖柱或者钢筋混凝土柱。砖柱的砖块应为坚硬、质地均匀、无明显裂缝的砖块；钢筋混凝土柱应符合设计要求。

2. 构造柱的尺寸：构造柱的尺寸应根据规范要求进行计算，并由专业技术人员进行设计和验算。一般来说，构造柱的高度应不少于墙体高度的1/3，并根据墙体的厚度和结构要求确定其宽度。

3. 构造柱的间距：构造柱的间距应根据设计要求确定。一般情况下，构造柱的间距不宜超过6米，以保证砖墙的承重能力和稳定性。

4. 构件与构造柱的连接：构造柱与其他构件的连接应采用可靠的连接方式，如采用扣件、焊接等方式进行连接。连接件应符合相关规范和强度要求，并经过必要的质量检验和试验。

5. 构造柱的施工要求：构造柱的施工应按照设计图纸和规范要求进行。在施工过程中应严格控制砖墙的垂直度、水平度和表面平整度，以保证墙体的整体稳定性和美观度。

6. 构件与构造柱的固定：构造柱与其他构件的固定应采用合适的固定方式，保证构件之间的连接牢固可靠。在施工过程中，应使用专用的固定材料和工具，确保固定效果满足要求。

7. 构造柱的检验和验收：施工完成后，应进行必要的检验和验收。检验内容包括构造柱的尺寸、坚固性、垂直度、水平度等。验收合格后，方可进行下一步施工工作。

总之，砖墙构造柱的设置是砖墙施工中非常重要的一个环节，它直接关系到墙体的稳定性和安全性。要保证砖墙构造柱的设置符合规范要求，必须严格按照相关标准进行设计、选择和施工，同时进行必要的检验和验收。只有这样，才能确保砖墙的质量和使用寿命。

构造柱设置规范

柱设置规范是指在制定建筑物的柱子设计、施工和使用中，按照一定的标准和要求进行操作的指导性文件。柱子是建筑物中起支撑作用的结构元件，它承受着巨大的压力和荷载，因此柱子的设置规范非常重要，直接关系到建筑物的结构安全和使用寿命。下面，我将构造一份柱设置规范，详细阐述柱子的选材、设计、施工和使用要求，以保证建筑物的结构安全和稳定运行。

一、柱子的选材要求

1.选材的原则：柱子的选材应符合国家标准，并且具有良好的抗压性和抗震性能。

2.材料的品质：柱子的主要材料可以采用钢筋混凝土、钢材或其他强度材料，同时要求材料的品质应符合国家标准。

3.材料的防火性能：柱子所使用的材料应具有良好的防火性能，能够在火灾发生时保持一定的结构强度和稳定性。

4.材料的耐久性：柱子的材料应具有耐久性，能够在长期使用中保持一定的结构稳定性和强度。

二、柱子的设计要求

1.设计荷载：柱子的设计荷载应符合国家标准，能够满足建筑物的使用需求。

2.强度计算：柱子的设计应符合强度计算原则，考虑荷载的大小和分布，确保柱子在承受荷载时不会产生破坏。

3.抗震设计：柱子的抗震设计应符合国家标准，考虑地震荷载的大小和频率，确保柱子在地震发生时能够保持一定的稳定性。

4.柱子的截面尺寸：柱子的截面尺寸应符合设计要求，能够承受设计荷载和抗震荷载的作用。

三、柱子的施工要求

1.浇筑混凝土：柱子的混凝土浇筑应采用标准的浇筑工艺，确保混凝土密实、均匀，并能够良好地与钢筋结合。

2.钢筋绑扎：柱子的钢筋绑扎应采用正确的绑扎方法和规格，钢筋之间应保持一定的间隙，以便混凝土浇筑时能够充分贯穿。

3.模板安装：柱子的模板安装应严格按照设计图纸和规定进行，确保模板的稳固性和精确度。

4.施工质量检查：在柱子施工过程中，应进行相关质量检查，确保施工质量符合设计要求和规范要求。

四、柱子的使用要求

1.柱子的检查和维护：对于已经建成的建筑物，应定期检查柱子的结构和状况，及时发现并修复可能存在的损坏和缺陷。
