电力系统

什么是电力系统？

电力系统是指由发电厂、输电网和配电网组成的能量传输和分配网络。它是现代社会运转不可或缺的基础设施，为我们的生活和工作提供了稳定可靠的电能供应。本文将从电力系统的定义、构成、运行原理和发展趋势等方面进行科普介绍。

一、电力系统的定义和构成

1.1 电力系统的定义

电力系统是指由发电厂、输电网和配电网等组成的能量传输和分配网络。它将发电厂产生的电能经过输电网输送到用户，为社会各个领域提供电能供应。

1.2 电力系统的构成

电力系统主要由以下几个组成部分构成：

第一，发电厂。发电厂是电力系统的发电源，它通过燃煤、核能、水能等方式将能量转化为电能。

第二，输电网。输电网将发电厂产生的电能通过高压输电线路输送到不同地区的配电站，起到长距离传输电能的作用。

第三，配电网。配电网将输电网输送过来的高压电能通过变压器等设备降压、分配到各个用户，为城市、工厂、住宅等提供稳定的电能供应。

二、电力系统的运行原理

2.1 发电原理

发电厂运用燃煤、核能或其他能源转化成机械能，再经由发电机转化为电能。发电技术的进步，为电力系统提供了更为高效和可持续的发电方式，例如风电、太阳能等新能源的应用。

2.2 输电原理

输电网将发电厂产生的高压电能通过输电线路传输到配电站。输电线路采用高压交流或直流方式，通过降低输电损耗和提高输电效率，确保电能稳定可靠地输送到用户。

2.3 配电原理

配电网负责将输电网输送过来的高压电能降压、分配到各个用户。通过合理的配电网络规划，可以保障城市、工厂、住宅等不同场所的电能供应，并提供备用电源以应对突发情况。

三、电力系统的发展趋势

3.1 智能电网

随着信息技术的快速发展，智能电网的建设成为电力系统的重要发展方向。智能电网采用先进的传感器、通信和控制技术，能够实现电能的优化分配和管理，提高电网的安全性、可靠性和经济性。

3.2 新能源的应用

为了减少对传统能源的依赖，电力系统正积极推广利用新能源。例如，通过大规模建设风电场、太阳能电站等，通过可再生能源的开发和利用，实现对电力系统的绿色升级。

电力系统的基本概念

一、电力系统与电力网 发电厂将一次能源转变成电能，这些电能需要通过一定方式输送给电力用

户。在由发电厂向用户供电过程中，为了提高其可靠性和经济性，广泛通过升、

降压变电站，输电线路将多个发电厂用电力网连接起来并联工作，向用户供电。

这种由发电厂、升压和降压变电站、送电线路以及用电设备有机连接起来的整体，

称为电力系统。

电力系统加上发电机的原动机（如汽轮机、水轮机）、原动机的力能部分（如

热力锅炉、水库、原子能电站的反应堆）、供热和用热设备，则称为动力系统。

在电力系统中，由升压和降压变电站和各种不同电压等级的送电线路连接在

一起的部分称为电力网。

二、电力生产的特点

电能的生产与其它工业生产有着显然不同的特点。

1．电能不能大量储藏

电力系统中发电站负荷的多少，决定于用户的需要，电能的生产和消费时时

刻刻都是保持平衡的。电能的生产、分配和消费过程的同时性，使电力系统的各

个环节形成了一个紧密的有机联系的整体，其中任一台发、供、用电设备发生故

障，都将影响电能的生产和供应。

2．电力系统的电磁变化过程非常迅速

电力系统中，电磁波的变化过程只有千分之几秒，甚至百万分之几秒；而短

路过程、发电机运行稳定性的丧失则在十分之几秒或几秒内即可形成。为了防止

某些短暂的过渡过程对系统运行和电气设备造成危害，要求能进行非常迅速和灵

敏的调整及切换操作，这些调整和切换，靠手动操作不能获得满意的效果，甚至

是不可能的，因此必须采用各种自动装置。

3．电力工业和国民经济各部门之间有着极其密切的关系

电能供应不足或中断，将直接影响国民经济各个部门的生产，也将影响人们

的正常生活，因此要求电力工业必须保证安全生产和成为国民经济中的先行工

业，必须有足够的负荷后备容量，以满足日益增长的负荷需要。

三、电力系统的运行要求

为了保证为用户提供电能，电力系统的运行必须满足下列基本要求。 1．保证对用户供电的可靠性

在任何情况下都应该尽可能的保证电力系统运行的可靠性。系统运行可靠性

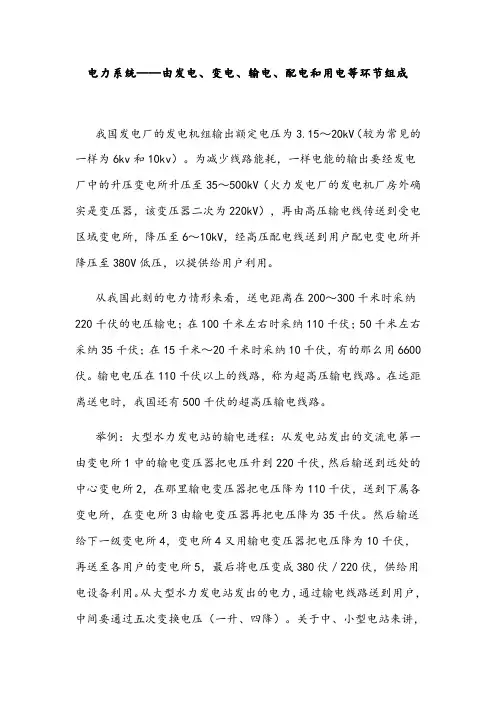

电力系统——由发电、变电、输电、配电和用电等环节组成

我国发电厂的发电机组输出额定电压为3.15～20kV（较为常见的一样为6kv和10kv）。为减少线路能耗，一样电能的输出要经发电厂中的升压变电所升压至35～500kV（火力发电厂的发电机厂房外确实是变压器，该变压器二次为220kV），再由高压输电线传送到受电区域变电所，降压至6～10kV，经高压配电线送到用户配电变电所并降压至380V低压，以提供给用户利用。

从我国此刻的电力情形来看，送电距离在200～300千米时采纳220千伏的电压输电；在100千米左右时采纳110千伏；50千米左右采纳35千伏；在15千米～20千米时采纳10千伏，有的那么用6600伏。输电电压在110千伏以上的线路，称为超高压输电线路。在远距离送电时，我国还有500千伏的超高压输电线路。

举例：大型水力发电站的输电进程：从发电站发出的交流电第一由变电所1中的输电变压器把电压升到220千伏，然后输送到远处的中心变电所2，在那里输电变压器把电压降为110千伏，送到下属各变电所，在变电所3由输电变压器再把电压降为35千伏。然后输送给下一级变电所4，变电所4又用输电变压器把电压降为10千伏，再送至各用户的变电所5，最后将电压变成380伏／220伏，供给用电设备利用。从大型水力发电站发出的电力，通过输电线路送到用户，中间要通过五次变换电压（一升、四降）。关于中、小型电站来讲，中间变换电压的次数就少一些，这要依照发电视发出的电压、输送线路的远近等具体情形来确信。

1．发电

发电厂发电机通常都是三相发电机（能产生幅值相等、频率相等（50Hz）、相位互差120°电势的发电机），提供的是三相交流电，以三相发电机作为电源，称为三相电源；以三相电源供电的电路，称为三相电路；U、V、W称为三相，相与相之间的电压是线电压，电压为380V；相与中心线之间称为相电压，电压是220V。

那根零线，相当于发电机的轴心，电势为零，因此叫做零线。又由于大地相当于零电势，因此，零线是能够与大地相接的。

对发电厂及电力系统专业的认识

发电厂及电力系统专业是电力工程领域中的重要学科，主要研究发电厂的运行原理和电力系统的设计、建设、运行及管理等方面的知

识。本文将从发电厂和电力系统两个方面进行介绍。

一、发电厂介绍

1. 发电厂的概念

发电厂是指利用各种能源进行能量转换，将能源转化为电能的设施。常见的发电厂有火力发电厂、核能发电厂、水力发电厂、风力发电厂和太阳能发电厂等。

2. 火力发电厂

火力发电厂主要通过燃烧煤炭、石油、天然气等燃料来产生高温高压的蒸汽，然后通过蒸汽驱动汽轮机发电。火力发电厂具有建设周

期短、投资成本低的优点，但也存在着燃料消耗大、污染排放高的 问题。

3. 核能发电厂

核能发电厂利用核裂变反应释放的能量来产生蒸汽驱动汽轮机发电。

核能发电厂具有功率密度大、燃料消耗少的优点，但也存在着核废 料处理和核安全等问题。

4. 水力发电厂

水力发电厂利用水能转换为机械能，再通过水轮机驱动发电机发电。水力发电厂具有可再生能源、不产生二氧化碳排放的优点，但也存

在着对水资源的依赖和水库蓄水带来的环境影响等问题。

5. 风力发电厂

风力发电厂利用风能驱动风力涡轮机，再通过发电机发电。风力发电厂具有可再生能源、不产生污染的优点，但也存在着风速不稳定 和占地面积大的问题。 6. 太阳能发电厂 太阳能发电厂利用光能转化为电能，通过光伏电池板将太阳能转化

为直流电能，再通过逆变器转化为交流电能。太阳能发电厂具有可

再生能源、不产生污染的优点，但也存在着天气条件的限制和光伏 电池板的制造成本高的问题。

二、电力系统介绍

1. 电力系统的概念

电力系统是指由发电厂、输电网、配电网和用户构成的一个完整的电力供应和分配系统。它包括了各种电力设备、线路和变电站等。

2. 输电网

输电网是将发电厂产生的电能通过高压输电线路输送到不同地区的

电力系统。输电网主要包括了高压输电线路、变电站和输电塔等。

3. 配电网
