OTN光端机的工作原理与结构解析

概述：

随着信息技术的迅速发展，人们对高速、高带宽的通信需求越来越大。在这样的背景下，光传输技术应运而生，成为实现高速、高带宽通信的重要手段之一。OTN（光传输网络）作为一种国际标准，成为了解决光传输网络中的互操作性问题的关键技术。在OTN光传输网络的架构中，光端机（Optical Terminal

Equipment，OTE）被广泛应用。本文将详细介绍OTN光端机的工作原理与结构。

一、OTN光端机的工作原理

OTN光端机作为光传输网络的关键设备，主要用于光信号的调度、转换和复用。其主要工作原理如下：

1. 光信号的接收与发送

OTN光端机通过光接口，将光信号从光传输网络中接收到光收发器中。光收发器负责将光信号转换为电信号，并进行处理和调度。然后，OTN光端机将经过处理后的光信号重新转换为光信号，通过光接口发送到光传输网络中。

2. 光信号的调度与复用

OTN光端机对接收到的光信号进行调度和复用，以实现多个信号的同时传输。通过将多个光信号进行分组和层次化排列，可以将它们传送到OTN网络中的不同频率或时隙中。这样，不同信号的传输就可以在光传输网络中同时进行，提高了通信效率。

3. 光信号的转换与编解码 OTN光端机还负责对光信号进行转换和编解码，以确保信号的正确传输和接收。它将接收到的光信号进行解码，并将其转换为数字信号。然后，通过编码和调制过程，将数字信号转换为新的光信号，以便在光传输网络中传输。

二、OTN光端机的结构解析

OTN光端机的结构通常由以下几个部分组成：

1. 光接口模块

光接口模块是OTN光端机与光纤之间的物理接口。它负责将光信号从光纤中接收到光端机中，并将经过处理后的光信号重新发送到光纤中。光接口模块一般采用光收发器，可以实现光信号和电信号之间的转换。

2. 电接口模块

电接口模块是OTN光端机与其他设备或网络之间的物理接口。它负责将经过处理后的光信号转换为电信号，并与其他设备进行通信。电接口模块通常采用以太网接口、SDH接口等，具有高速、高带宽的特点，可以满足数据传输的需求。

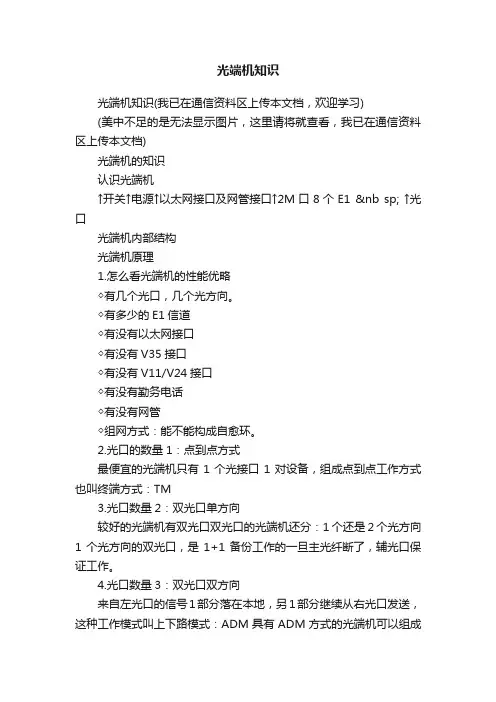

光端机知识

光端机知识(我已在通信资料区上传本文档，欢迎学习)

(美中不足的是无法显示图片，这里请将就查看，我已在通信资料区上传本文档)

光端机的知识

认识光端机

↑开关↑电源↑以太网接口及网管接口↑2M口8个E1 &nb sp; ↑光口

光端机内部结构

光端机原理

1.怎么看光端机的性能优略

◇有几个光口，几个光方向。

◇有多少的E1信道

◇有没有以太网接口

◇有没有V35接口

◇有没有V11/V24接口

◇有没有勤务电话

◇有没有网管

◇组网方式：能不能构成自愈环。

2.光口的数量1：点到点方式

最便宜的光端机只有1个光接口1对设备，组成点到点工作方式也叫终端方式：TM

3.光口数量2：双光口单方向

较好的光端机有双光口双光口的光端机还分：1个还是2个光方向1个光方向的双光口，是1+1备份工作的一旦主光纤断了，辅光口保证工作。

4.光口数量3：双光口双方向

来自左光口的信号1部分落在本地，另1部分继续从右光口发送，这种工作模式叫上下路模式：ADM具有ADM方式的光端机可以组成双纤自愈环

5.双纤自愈环的好处

自愈环的好处就是，一旦光缆断了，整个通信不会中断。光缆正常时，各站间的信息从外环走端缆后，站1发向站2方向的信息，改由内环走，当光缆接好后，网络自动恢复正常只有具备ADM方式的光端机，才能实现自愈环。

6.光口数量4：多光口多光方向

最好的光端机是SDH，具有多个光方向但是价格就贵了很多在SDH设备中在详细论述后面给出1个网络图，是各种方式的集合。

7.有多少E1信道1：PDH体制

最简单的光端机有4个E1口，俗称小8M

30个模拟电话可以复接成1个2M叫基群E1

4个E1可以复接成1个8M叫2次群，也叫E2

4个E2可以复接成1个34M叫3次群。也叫E3

4个E3复接成1个140M，叫4次群。也叫E4

这种体制叫PDH，称作准同步体制。

8.有多少E1信道1：SDH体制

SDH体制是新体制，刚刚诞生10年，最小容量的SDH是155Mb/s叫STM-1有63个E1。 4个STM-1复接成1个STM-4，也叫622,

光端机的工作原理

光端机是一种光纤通信设备，主要用于光纤通信系统的终端接入。它的主要工作原理如下：

1. 光信号接收：光端机首先通过光纤接收到从上游传输过来的光信号。光信号在光纤中传输时，会受到传输距离、光纤质量、接头连接等因素的影响，因此光端机需要能够有效地接收到这些光信号。

2. 光信号解调：接收到光信号后，光端机会对其进行解调，将光信号转换为电信号。这一步骤一般使用PIN光电二极管来完成，光信号射入PIN光电二极管后，能量将被转换成电流。

3. 信号放大：解调后的电信号经过放大器的放大处理，以增强信号强度。放大器一般采用放大器芯片，能够将电信号的功率提升到适合后续处理的水平。

4. 信号处理：经过放大后的电信号，需要进行进一步的信号处理，如滤波、衰减等。滤波可以去除杂波，使得信号更加纯净。衰减可以调整信号的强度，以适应不同的传输环境。

5. 信号发送：处理完毕的信号通过接口输出，发送到下游设备或用户终端。输出接口的类型多样化，可以是光纤端口，也可以是电接口，以满足不同的连接需求。

总的来说，光端机的工作原理就是将光信号转换为电信号，经过放大和处理后，再将电信号发送出去。它在光纤通信系统中起到光信号的接收、解调、放大和处理的作用，是光通信系统中不可或缺的组成部分。

- 1 - 光端机研究报告

随着信息技术的不断发展，越来越多的数据需要在网络中进行传输。而光纤作为一种高速传输媒介，已经成为了现代通信领域中不可或缺的一部分。光端机作为光纤通信系统中重要的组成部分之一，其研究和发展也日趋成熟。本文将从光端机的定义、分类、原理、应用和发展趋势等方面进行探讨和分析。

一、光端机的定义

光端机（Optical Terminal Equipment，OTE）是指用于与光纤通信网络相连的设备，它能够将光信号转换为电信号或者将电信号转换为光信号，以实现光纤通信网络之间的互联互通。根据其作用和功能可以将光端机分为两类，即光发送机和光接收机。

二、光端机的分类

1.按照功能的不同，可以将光端机分为光发送机和光接收机两类。光发送机主要是将电信号转换为光信号，以便于在光纤中进行传输。光接收机则是将光信号转换为电信号，以便于在终端设备中进行处理和使用。

2.按照其应用领域的不同，可以将光端机分为数据通信光端机、电视信号光端机和音频信号光端机等。

3.按照其结构的不同，可以将光端机分为单模光端机和多模光端机两类。单模光端机适用于长距离的光纤传输，而多模光端机则适用于短距离的光纤传输。

三、光端机的原理 - 2 - 光端机的工作原理可以概括为：将电信号通过电转光模块转换为光信号，再通过光纤进行传输，到达目的地后，再通过光转电模块将光信号转换为电信号，进行数据处理或者直接输出。其中电转光模块主要是利用半导体材料的光电效应，将电信号转换为光信号；光转电模块则是利用光电效应的反向过程，将光信号转换为电信号。

四、光端机的应用

1.数据通信光端机：随着互联网的普及，数据通信光端机已经成为了光纤通信网络中的重要组成部分。它可以将数据信号通过光纤进行传输，以实现高速、稳定的数据传输，并且可以满足不同用户的需求。
