照明工程安全技术交底

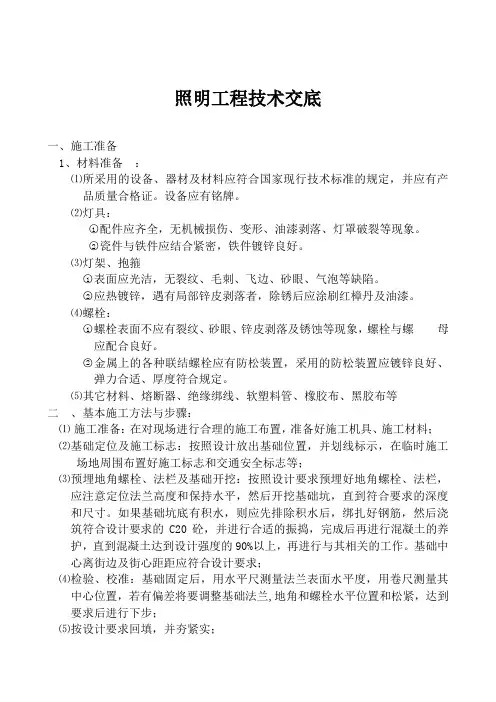

照明工程技术交底

一、施工准备

1、材料准备 ：

⑴所采用的设备、器材及材料应符合国家现行技术标准的规定，并应有产

品质量合格证。设备应有铭牌。

⑵ 灯具：

○1配件应齐全，无机械损伤、变形、油漆剥落、灯罩破裂等现象。

○2瓷件与铁件应结合紧密，铁件镀锌良好。

⑶ 灯架、抱箍

○1表面应光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷。

○2应热镀锌，遇有局部锌皮剥落者，除锈后应涂刷红樟丹及油漆。

⑷ 螺栓：

○1螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺栓与螺 母应配合良好。

○2金属上的各种联结螺栓应有防松装置，采用的防松装置应镀锌良好、弹力合适、厚度符合规定。

⑸ 其它材料、熔断器、绝缘绑线、软塑料管、橡胶布、黑胶布等

二 、基本施工方法与步骤：

⑴ 施工准备：在对现场进行合理的施工布置，准备好施工机具、施工材料；

⑵基础定位及施工标志：按照设计放出基础位置，并划线标示，在临时施工场地周围布置好施工标志和交通安全标志等；

⑶预埋地角螺栓、法栏及基础开挖：按照设计要求预埋好地角螺栓、法栏，应注意定位法兰高度和保持水平，然后开挖基础坑，直到符合要求的深度和尺寸。如果基础坑底有积水，则应先排除积水后，绑扎好钢筋，然后浇筑符合设计要求的C20砼，并进行合适的振捣，完成后再进行混凝土的养护，直到混凝土达到设计强度的90%以上，再进行与其相关的工作。基础中心离街边及街心距距应符合设计要求；

⑷检验、校准：基础固定后，用水平尺测量法兰表面水平度，用卷尺测量其中心位置，若有偏差将要调整基础法兰,地角和螺栓水平位置和松紧，达到要求后进行下步；

⑸按设计要求回填，并夯紧实；

⑹预穿灯具电线：先穿铁丝，再用已穿好的铁丝将绝缘导线作引导，从杆内穿到顶部；

⑺ 立路灯灯杆：将路灯灯杆竖立后，用螺栓将路灯灯杆法兰与基础 法兰固定；调整灯杆垂直度，使其与水平垂直。

1 照明配线工程管内穿绝缘导线安全施工技术交底

工程名称 交底部位 管内穿绝缘导线技术交底

工程编号 日 期

交底内容：

管内穿绝缘导线安装工程

本章适用于照明配线工程的管内穿线安装工程。

1. 材料要求

1.1绝缘导线：导线的规格、型号应符合设计要求，并具有出厂合格证。

1.2镀锌铁丝或钢丝：应无背扣、顺直扭动等现象，并有相应机械拉力。

1.3封口：应根据管径大小选择相应规格的封口。

1.4螺纹接线钮：应根据导线截面和导线根数，选择相应型号的加强绝缘钢壳螺纹接线钮。

1.5尼龙压接线帽：适用于2.5mm2以下铜丝的压接线，规格有大、中、小三种，可根据导线截面及导线根数选择。

1.6套管：有铜套管、铝套管、铜铝过渡套管三种，选用时应根据导线材料和规格选择合适的套管。

1.7连接端子(连接端)：相应规格的连接端子应根据导线的根数和总截面选择。

1.8焊锡：低熔点(185-260℃)合金，其元素包括锡、铅和锑。焊接成条状或丝状的。

1.9焊剂：能清除污垢，抑制工件表面的氧化物。普通焊接应采用松香液，天然松香液溶解于洒精制成乳状液，适用于铜及铜合金焊件。

1.10辅助材料：橡胶(或粘性塑料)绝缘带，黑色胶布，滑石粉，布条等。

2. 主要机具

2.1 克丝钳、尖嘴钳、剥线钳、压接钳。

2.2 放线架、放线车。

2.3 电炉、锡锅、锡斗、锡勺、电烙铁。

2.4 一字改锥、十字改锥、电工刀、高凳、万用表、兆欧表。

3. 作业条件

管内穿线应在建筑结构及土建施工作业完成后进行。

4. 操作工艺

工艺流程：

选择导线→ 穿带线→ 扫管→ 放线及断线→ 导线与带线的绑扎→带护口→

→导线连接 →导线焊接→ 导线包扎→ 线路检查绝缘摇测

4.1 选择导线

(1) 应根据设计图要求选择导线。进(出)户的导线应使用橡胶绝缘导线，严禁使用塑料绝缘导线。

(2) 相线、零线及保护地线的颜色应加以区分，用黄绿颜色的导线做保护地线，黑颜色导线做零线。

道路照明工程施工技术交底

工程名称 分部工程

施工单位 分项工程

交底内容：

一、沟槽开挖

1、施工准备

（1）施工前，组织技术、测量、质检、工长及施工队伍认真学习工程图纸，对图纸进行会审。若图纸有错误应及时向设计提出以便处理，测量应提前做出业内计算，并对整个工程范围进行全线施工放样，以便有关人员熟悉施工现场，明确施工障碍和难度，制定相应的技术措施。

（2）沟槽开挖施工前，与当地有关部门及居民取得联系，了解施工范围内有无地下专业管线，若有，应了解管线大致走向及埋深深度，采取人工挖探坑的方式确定具体走向及深度，并做有效标识，确保机械开挖时不将其损坏，同时对其制定并采取有效保护措施，防止发生滚管及破坏事故。

（2）施工前应对相关人员进行安全教育和指导工作，并对施工机械、设备、车辆进行检查维护，并确认驾驶员操作相应机械资格，故障机械设备不得使用。

2、沟槽开挖

（1）沟槽开挖采用挖掘机挖土、人工刷坡并清理槽底的施工方法，不能使用机械处采用人工挖土的方法，但沟槽上方必须由专人监护，防止沟槽发生坍塌，危及沟槽内的施工人员，沟槽底土基要要保证其强度和稳定，严禁超挖。

（2）确定槽底开挖宽度，根据土地类别确定开挖放坡系数，确定沟槽上口开挖边线，有测量员根据现场实际情况撒出开挖边线。

3、施工排水

施工期间做好防水准备，挖槽后立即进行下一道施工工序，速战速决。

4、沟槽每侧堆土要求

（1）不能影响其他管线及设备的安全。

（2）不能掩埋消火栓、管道闸阀、雨水口，测量标志以及各种地下管道井盖。

（3）人工挖槽时堆土高度不得高于1.5m，且据槽口边缘不得小于1.0m。

5、沟槽开挖的质量要求

不扰动天然地基。槽壁平整，边坡坡度符合施工设计规定要求。

二、管线敷设

1、施工准备

（1）构施工时配合土建，按照设计图纸做好顶板及墙内管路预埋、吊架预埋件的安装工作，顶板及墙内管路甩口位置要准确。

（2）吊顶内配管应配合吊顶施工进行，项目经理部根据工程进度，合理安排配管与吊顶的施工工序，避免交叉打架现象。

分项工程交底卡 表格编号

工程名称 2019-61号地块项目（1-14#、地下车库）

楼栋号 1-14#、地下车库 分项工程名称 灯具安装 工程量

分包单位 / 负责人 /

交底依据：

编制依据为：《建筑电气工程施工质量验收规范》GB50303-2015, ***设计图纸、图纸会审、设计变更及国家有关的规范标准施工图集等。

一、施工准备

（一）作业人员要求

施工作业人员要具有操作证书，并且经过交底后方可上岗。

（二）技术准备

1．进行图纸会审，复核设计是否符合现行国家规范的要求。

2．按照批准的施工组织设计对施工人员进行安全技术交底、环境交底。

3． 施工人员施工前要熟悉施工图纸

（三）材料主备

灯具、灯座、绝缘导线等。

（四）主要机具仪表

1、主要安装机具：一字型和十字形螺丝刀、冲击电钻、圆头锤、组合木梯、电工刀、钢锯、扳手、钢丝钳、剥线钳、压线钳、电笔、手电钻、台钻、摇表、线坠、锡锅等；

2、主要检测机具：万用表、兆欧表。

（五）作业条件

1. 安装灯具的预埋螺栓、吊杆、专用支架已安装完成

2. 灯具安装前，导线绝缘电阻测试合格。

3. 影响灯具安装的模板脚手架拆除，顶棚、墙面及地面清理工作施工完成。

二、材料质量要点

1、灯具的型号、规格符合设计要求；

2、进场验收符合下列规定：

2.1 查验合格证和出厂检验报告：内容应填写齐全完整；

2.2 外观检查：灯具涂层应完整，无损伤，制造厂标、附件齐全，Ⅰ类灯具的外露可导电部分应有专用的PE端子，普通灯具具有安全认证标志。 2.3 电气照明装置的接线应牢固，灯内配线电压不应低于交流500V，且严禁外露，电气接触应良好，需接地或接零的灯具非带电金属部分，应有明显标志的专用接地螺钉。

2.4 固定灯具带电部件及提供防触电保护的部位应为绝缘材料，且应耐燃烧和防引燃，塑料台应有足够的强度，受力后无弯翘变形现象。

2.5绝缘性能检测：灯具的绝缘性现场抽测，绝缘电阻值不应小于2MΩ，内部接线为铜芯绝缘导线，其面积应与灯具功率匹配，不得小于0.5㎜2，绝缘层厚度不应小于0.6㎜.
