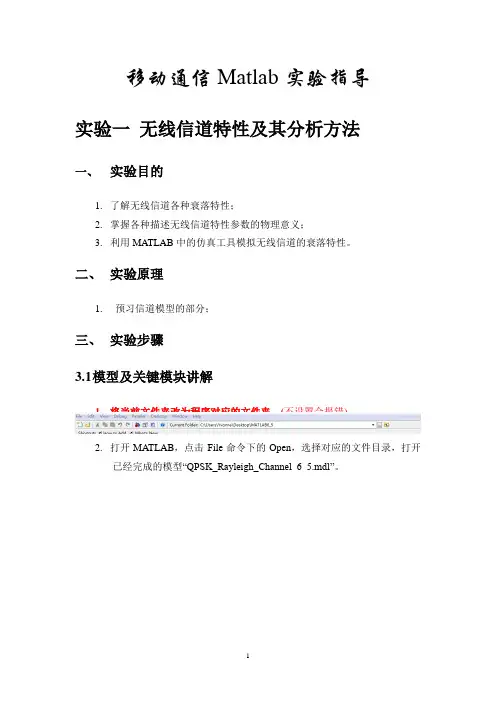

1 移动通信Matlab实验指导
实验一 无线信道特性及其分析方法
一、 实验目的
1. 了解无线信道各种衰落特性；
2. 掌握各种描述无线信道特性参数的物理意义；
3. 利用MATLAB中的仿真工具模拟无线信道的衰落特性。
二、 实验原理
1. 预习信道模型的部分；
三、 实验步骤
3.1 模型及关键模块讲解
1. 将当前文件夹改为程序对应的文件夹。(不设置会报错)
2. 打开MATLAB，点击File命令下的Open，选择对应的文件目录，打开已经完成的模型“QPSK_Rayleigh_Channel_6_5.mdl”。
2
3. 关键模块功能介绍和参数配置：（请确保参数和下面图形内一致）
1) Bit Source，输出随机的信源比特；
3
2) Convert：示范一个Simulink和m语言接口的程序
4
3) Unipolar to Bipolar Converter，双极性变单极性模块，按照下列参数设置完成二进制0、1变为双极性1、-1序列（二进制0对应输出1，二进制1对应输出-1）
5
点击上图中的Help按钮，可以获得该模块功能说明和参数的含义。
4) Rectangular QAM Modulator Baseband，典型的QAM的调制模块，按下述参数可以完成QPSK调制。
-pi/2
点击上图中的Help按钮，可以获得相关模块功能的详细说明和参数的含义。
6 5) Multipath Rayleigh Fading Channel：瑞利多径信道模型
6) Awgn Channel：高斯噪声信道
7 7) Signal Trajectory of QPSK Signal
8) 11,Before Rayleigh Fading1 和 12,After Rayleigh Fading
8
9) Display
模型中的多个Display模块会显示不同位置的数据。
《Matlab与通信仿真》实验指导书(下)
刘毓 杨辉 徐健 和煦 黄庆东 吉利萍编著
上课时间： 学年第 学期
系 部：
班 级：
姓 名：
班内序号：
指导教师：
实验课程成绩：
通信与信息工程学院
2011-1
目 录
实验一 MATLAB基础实验.......................................................... 1
实验一成绩
实验二 绘图和确知信号分析实验 ................................................ 8
实验二成绩
实验三 随机信号与数字基带实验 .............................................. 15
实验三成绩
实验四 模拟调制实验 .................................................................. 24
实验四成绩
实验五 模拟信号数字传输实验（一）...................................... 32
实验五成绩
实验六 模拟信号数字传输实验（二）...................................... 39
实验六成绩
实验七 数字频带传输系统实验 .................................................. 45
matlab仿真课程设计移动通信
一、教学目标
本课程的教学目标是使学生掌握Matlab仿真在移动通信领域的应用，能够利用Matlab进行无线通信系统的仿真和分析。具体目标如下：
1. 理解移动通信的基本原理和关键技术。
2. 熟悉Matlab软件的使用和仿真基本操作。
3. 掌握利用Matlab进行无线通信系统仿真的一般方法。
4. 能够运用Matlab进行无线通信系统的建模和仿真。
5. 能够对仿真结果进行分析和解释。
6. 能够撰写简单的Matlab脚本程序。
情感态度价值观目标：
1. 培养学生的创新意识和实践能力。
2. 培养学生对移动通信领域的兴趣和热情。
3. 培养学生的团队合作精神和自主学习能力。
二、教学内容
本课程的教学内容主要包括移动通信基本原理、Matlab软件的使用、无线通信系统仿真方法等。具体安排如下：
1. 移动通信基本原理：介绍移动通信的基本概念、关键技术及其发展历程。
2. Matlab软件的使用：讲解Matlab软件的基本操作、编程方法和常用功能。
3. 无线通信系统仿真：介绍无线通信系统的建模方法、仿真原理及其在移动通信领域的应用。
4. 实例分析：分析实际通信系统案例，运用Matlab进行仿真和分析。
三、教学方法
为了达到本课程的教学目标，将采用以下教学方法：
1. 讲授法：讲解移动通信基本原理、Matlab软件使用和无线通信系统仿真方法。 2. 案例分析法：分析实际通信系统案例，引导学生运用Matlab进行仿真和分析。
3. 实验法：安排实验课程，让学生动手实践，提高操作能力和解决问题的能力。
4. 讨论法：学生进行小组讨论，培养团队合作精神和批判性思维。
四、教学资源
为了支持本课程的教学内容和教学方法的实施，将准备以下教学资源：
1. 教材：《Matlab仿真教程》、《移动通信原理》等。
2. 参考书：提供相关的学术论文、技术文档和案例分析。
3. 多媒体资料：制作课件、视频教程等，以便学生课后复习和自学。
matlab通信原理仿真教程
Matlab通信原理仿真教程如下：
1. 导入Simulink和Communications Toolbox。Simulink是MATLAB的一个扩展，用于建模、仿真和分析动态系统。Communications Toolbox是用于通信系统仿真的附加工具箱。
2. 创建通信系统模型。在Simulink中，可以使用各种模块来创建通信系统模型，例如信号源、调制器、解调器、信道和噪声源等。
3. 配置模块参数。根据所需的通信系统参数，配置各个模块的参数。例如，在调制器模块中，可以选择所需的调制类型（如QPSK、QAM等），并设置相应的参数。
4. 运行仿真。在Simulink中，可以使用“开始仿真”按钮来运行仿真。Simulink将自动进行系统建模和仿真，并显示结果。
5. 分析仿真结果。使用MATLAB中的各种工具和分析函数来处理仿真结果，例如频谱分析、误码率计算等。
以上是Matlab通信原理仿真教程的基本步骤，具体实现过程可能会因不同的通信系统和仿真需求而有所不同。建议参考Matlab官方文档和相关教程进行学习。
