高速公路交通安全设施设计及施工技术规范

目 录1总则..........................................................................................................................12施工准备与施工组织..............................................................................................22.1施工准备.......................................................................................................22.2施工组织.......................................................................................................43交通标志..................................................................................................................63.1一般规定.......................................................................................................63.2材料...............................................................................................................63.3施工...............................................................................................................73.4质量过程控制.............................................................................................134交通标线................................................................................................................174.1一般规定.....................................................................................................174.2材料.............................................................................................................184.3施工.............................................................................................................194.4质量过程控制.............................................................................................225护栏和栏杆............................................................................................................255.1一般规定.....................................................................................................255.2缆索护栏.....................................................................................................275.3波形梁护栏.................................................................................................325.4混凝土护栏.................................................................................................385.5桥梁护栏和栏杆.........................................................................................445.6中央分隔带开口护栏.................................................................................495.7缓冲设施.....................................................................................................516视线诱导设施........................................................................................................536.1一般规定.....................................................................................................536.2材料.............................................................................................................536.3施工.............................................................................................................546.4质量过程控制.............................................................................................557隔离栅....................................................................................................................587.1一般规定.....................................................................................................58公路交通安全设施施工技术规范7.2材料.............................................................................................................587.3施工.............................................................................................................597.4质量过程控制.............................................................................................618防落网....................................................................................................................648.1一般规定.....................................................................................................648.2材料.............................................................................................................648.3施工.............................................................................................................658.4质量过程控制.............................................................................................679防眩设施................................................................................................................699.1一般规定.....................................................................................................699.2材料.............................................................................................................699.3施工.............................................................................................................709.4质量过程控制.............................................................................................7210避险车道..............................................................................................................7410.1一般规定...................................................................................................7410.2材料...........................................................................................................7410.3施工...........................................................................................................7510.4质量过程控制...........................................................................................7611其他交通安全设施..............................................................................................7711.1防风栅与防雪栅.......................................................................................7711.2积雪标杆...................................................................................................8011.3限高架.......................................................................................................8011.4减速丘.......................................................................................................8011.5凸面镜.......................................................................................................8211.6其他设施...................................................................................................8212工程交工..............................................................................................................83附录A施工所用产品和原材料检验要求..............................................................84

• 高速公路交通安全设施设计及施工技术规范JTJ074-94

• 简介：高速公路交通安全设施设计及施工技术规范：本规范根据中华人民共和国行业标准《公路工程技术标准》（JTJ01—88）所确定的原则和有关规定，并参照国内高速公路交通安全设施设计施工和运用的经验和成熟的科技研究成果制定而成。

• 关键字：高速公路，交通安全，设施设计，技术规范

第一章 总 则

第1.0.1条为了使高速公路交通安全设施的设计、施工达到技术先进、经济合理、安全适用、确保质量的目的，特制订本规范。

第1.0.2条本规范根据中华人民共和国行业标准《公路工程技术标准》（JTJ01—88）所确定的原则和有关规定，并参照国内高速公路交通安全设施设计施工和运用的经验和成熟的科技研究成果制定而成。

第1.0.3条本规范适用于高速公路和汽车专用一级公路，其它各级公路可视实际情况参照应用。

第二章 术语、代号

第一节 术 语

第2.1.1条刚性护栏是一种基本不变形的护栏结构。混凝土护栏是刚性护栏的主要形式，它是一种以一定形状的混凝土块相互连接而组成的墙式结构，它利用失控车辆碰撞其后爬高并转向来吸收碰撞能量。

第2.1.2条半刚性护栏是一种连续的梁柱式护栏结构，具有一定的刚度和柔性。波形梁护栏是半刚性护栏的主要代表形式，它是一种以波纹状钢护栏板相互拼接并由立柱支撑而组成的连续结构，它利用土基、立柱、波形梁的变形来吸收碰撞能量，并迫使失控车辆改变方向。

第2.1.3条柔性护栏是一种具有较大缓冲能力的韧性护栏结构。缆索护栏是柔性护栏的主要代表形式，它是一种以数根施加初张力的缆索固定于立柱上而组成的结构，它主要依靠缆索的拉应力来抵抗车辆的碰撞，吸收碰撞能量。

端部——缆索护栏的起终点锚固装置。包括端柱、斜撑、索端锚具和混凝土基础。

中间端部——连续设置缆索护栏超过一定长度时所设的中间锚固装置。

中间柱——设置于端部或中间端部之间的中间立柱。 托架——安装于立柱上支撑并固定缆索的装置。

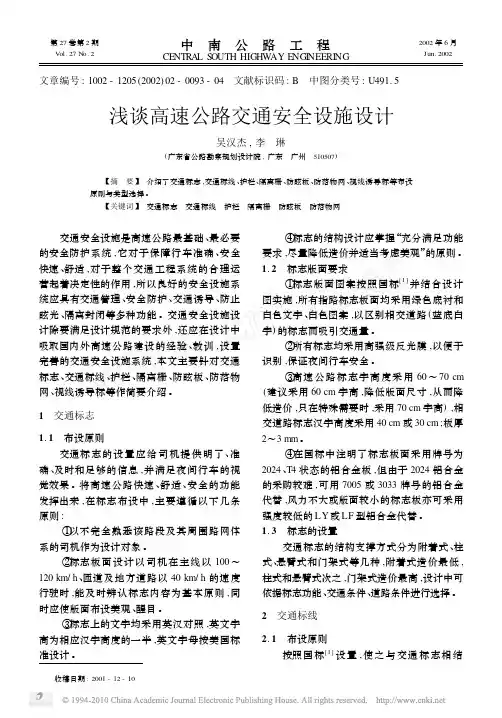

收稿日期:2001-12-10文章编号:1002-1205(2002)02-0093-04　文献标识码:B　中图分类号:U491.5浅谈高速公路交通安全设施设计吴汉杰,李　琳(广东省公路勘察规划设计院,广东　广州　510507)【摘　要】　介绍了交通标志,交通标线、护栏、隔离栅、防眩板、防落物网、视线诱导标等布设原则与类型选择。【关键词】　交通标志　交通标线　护栏　隔离栅　防眩板　防落物网 交通安全设施是高速公路最基础、最必要的安全防护系统,它对于保障行车准确、安全快速、舒适,对于整个交通工程系统的合理运营起着决定性的作用,所以良好的安全设施系统应具有交通管理、安全防护、交通诱导、防止眩光、隔离封闭等多种功能。交通安全设施设计除要满足设计规范的要求外,还应在设计中吸取国内外高速公路建设的经验、教训,设置完善的交通安全设施系统,本文主要针对交通标志、交通标线、护栏、隔离栅、防眩板、防落物网、视线诱导标等作简要介绍。1　交通标志1.1　布设原则交通标志的设置应给司机提供明了、准确、及时和足够的信息,并满足夜间行车的视觉效果。将高速公路快速、舒适、安全的功能发挥出来,在标志布设中,主要遵循以下几条原则:①以不完全熟悉该路段及其周围路网体系的司机作为设计对象。②标志板面设计以司机在主线以100～120km/h、匝道及地方道路以40km/h的速度行驶时,能及时辨认标志内容为基本原则,同时应使版面布设美观、醒目。③标志上的文字均采用英汉对照,英文字高为相应汉字高度的一半,英文字母按美国标准设计。④标志的结构设计应掌握“充分满足功能要求,尽量降低造价并适当考虑美观”的原则。1.2　标志版面要求①标志版面图案按照国标[1]并结合设计图实施,所有指路标志板面均采用绿色底衬和白色文字、白色图案,以区别相交道路(蓝底白字)的标志而吸引交通量。②所有标志均采用高强级反光膜,以便于识别,保证夜间行车安全。③高速公路标志字高度采用60～70cm(建议采用60cm字高,降低版面尺寸,从而降低造价,只在特殊需要时,采用70cm字高),相交道路标志汉字高度采用40cm或30cm;板厚2～3mm。④在国标中注明了标志板面采用牌号为2024、T4状态的铝合金板,但由于2024铝合金的采购较难,可用7005或3033牌号的铝合金代替,风力不大或版面较小的标志板亦可采用强度较低的LY或LF型铝合金代替。1.3　标志的设置交通标志的结构支撑方式分为附着式、柱式、悬臂式和门架式等几种,附着式造价最低,柱式和悬臂式次之,门架式造价最高,设计中可依据标志功能、交通条件、道路条件进行选择。2　交通标线2.1　布设原则按照国标[1]设置,使之与交通标志相结第27卷第2期Vol.27No.2中　南　公　路　工　程CENTRALSOUTHHIGHWAYENGINEERING2002年6月Jun.2002合,合理诱导交通流。反光凸起路标在城市道路上用的较为频繁,后来根据路面交通事故的反映,反光凸起路标存在一定的危险性,争议较大,而且造价较高,虽然规范有设置要求,但这几年高速公路上用的较少。例如在广湛高速公路、普惠高速公路、揭普高速公路、台山沿海高速公路等路段都没用到反光凸起路标了。在标线布设中,主要遵循以下几条原则:①道路及被交叉道路根据具体路基宽度设定车道标线及导流标线。②在“视距确认”标志处,设置相应的保持车距标线。③在匝道出入口三角端及车道变化的过渡地段等必要地点设置导流斑马线。④在交叉出口前适当位置设置导向箭头,以前很多道路在入口后及路段的适当位置都设置路面文字标记。但在高速公路上,由于车速快,路面文字标志很难起到相应的作用,所以在很多高速公路上都取消了路面文字标记。2.2　标线材料采用热熔型反光材料。3　护栏护栏的形式有多种,在选择护栏形式时,应针对每条高速公路的具体情况,充分比较各种护栏的性能,分析行驶安全感、压迫感、视线引导、舒适性等。并考虑与公路周围环境的协调,结合经济性、施工条件及养护维修等因素,在综合分析的基础上确定。较为常用的护栏有混凝土护栏、波形梁护栏和缆索护栏,见表1。表1　护栏的定性及定量比较比较指标护　栏　形　式混凝土护栏波形梁护栏缆索护栏性用性能碰撞后对司乘人员的损害均很大对中小型车的碰撞效果较好在危险路段不能使司乘人员产生安全感视线诱导效果差好差与防眩设施配合好好差与通信管道配合较好较好较好小半径平曲线路段的适应性不能能不能施工难易易易难维修费用低较高高 波形梁护栏刚柔相兼,具有较强的吸收碰撞能量的能力,具有较好的视线诱导功能,能与道路线形相协调、外形美观,可在小半径弯道上使用,损坏处容易更换。并且对人车造成的损害较小,虽然维修费用较高,但仍是高速公路大范围采用的对象。混凝土护栏防止车辆越出路(桥)外的效果好,适用于窄的中央分隔带,但混凝土护栏几乎不变形

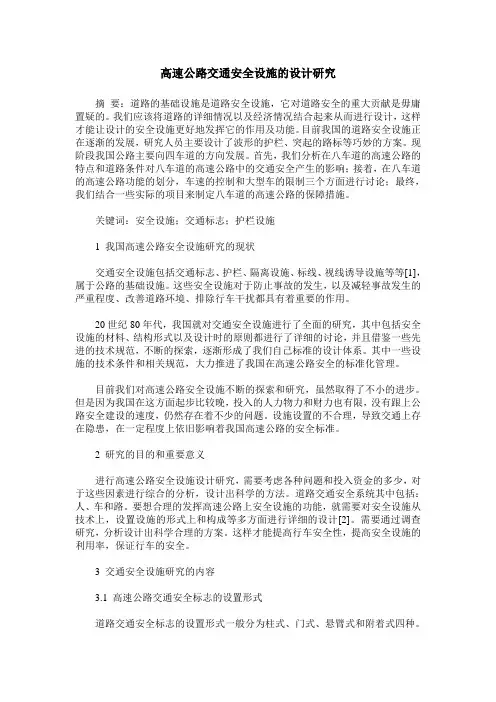

高速公路交通安全设施的设计研究

摘 要：道路的基础设施是道路安全设施，它对道路安全的重大贡献是毋庸置疑的。我们应该将道路的详细情况以及经济情况结合起来从而进行设计，这样才能让设计的安全设施更好地发挥它的作用及功能。目前我国的道路安全设施正在逐渐的发展，研究人员主要设计了波形的护栏、突起的路标等巧妙的方案。现阶段我国公路主要向四车道的方向发展。首先，我们分析在八车道的高速公路的特点和道路条件对八车道的高速公路中的交通安全产生的影响；接着，在八车道的高速公路功能的划分，车速的控制和大型车的限制三个方面进行讨论；最终，我们结合一些实际的项目来制定八车道的高速公路的保障措施。

关键词：安全设施；交通标志；护栏设施

1 我国高速公路安全设施研究的现状

交通安全设施包括交通标志、护栏、隔离设施、标线、视线诱导设施等等[1]，属于公路的基础设施。这些安全设施对于防止事故的发生，以及减轻事故发生的严重程度、改善道路环境、排除行车干扰都具有着重要的作用。

20世纪80年代，我国就对交通安全设施进行了全面的研究，其中包括安全设施的材料、结构形式以及设计时的原则都进行了详细的讨论，并且借鉴一些先进的技术规范，不断的探索，逐渐形成了我们自己标准的设计体系。其中一些设施的技术条件和相关规范，大力推进了我国在高速公路安全的标准化管理。

目前我们对高速公路安全设施不断的探索和研究，虽然取得了不小的进步。但是因为我国在这方面起步比较晚，投入的人力物力和财力也有限，没有跟上公路安全建设的速度，仍然存在着不少的问题。设施设置的不合理，导致交通上存在隐患，在一定程度上依旧影响着我国高速公路的安全标准。

2 研究的目的和重要意义

进行高速公路安全设施设计研究，需要考虑各种问题和投入资金的多少，对于这些因素进行综合的分析，设计出科学的方法。道路交通安全系统其中包括：人、车和路。要想合理的发挥高速公路上安全设施的功能，就需要对安全设施从技术上，设置设施的形式上和构成等多方面进行详细的设计[2]。需要通过调查研究，分析设计出科学合理的方案。这样才能提高行车安全性，提高安全设施的利用率，保证行车的安全。
