数显三相电流电压表使用说明书

（带变送及RS485版）

一、 概述

该产品是采用单片机设计而成的最新产品，具有以下特点：

1、 正四位显示，0-9999

2、 高位AD转换，精度高。

3、 单片机设计，抗干扰性能强

4、 具有多项菜单编程，可灵活操作

5、 量程准确，性能可靠

6、 功能扩展方便，可扩展报警输出口及可编程单元。

7、 具备三路独立变送功能，带RS485接口，MODBUS协议

8、 外形为80×80，72×72不具备变送输出功能，带RS485接口

二、 通用技术指标

浙江江山申开科技有限公司 仪表专业设计制造商客服热线：0570-4794567

三、 接线图

四、 编程说明

五、变送输出

该产品具备变送输出及RS485输出。具体操作如下：

变送输出：

1、 首先确定仪表变送输出量程，一般可选0-20mA或4-20mA，如果需要电压信号，只需在电流输出两端并上精密电阻，输出电压精度由电阻决定。

2、 第一路电流/电压对应第一路变送输出，其它二路与之类似。

3、 变送输出最大值由信号量程决定，如AC5A量程，则输入电流信号为5A时对应输出20mA

浙江江山申开科技有限公司 仪表专业设计制造商客服热线：0570-4794567

六、数字通讯

MODBUS协议只允许在主机（PC，PLC等）和终端设备之间通讯，而不允许独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而仅限于响应到达本机的查询信号。

主机查询：查询消息帧包括设备地址码、功能人码、数据信息码、校验码。地址码表明要选中的从机设备；功能代码告之被选中的从设备要执行何种功能，例如功能代码03或04是要求从设备读寄存器并返回它们的内容；数据段包含了从设备要执行功能的其它附加信息，如在读命令中，数据段的附加信息有从何寄存器开始读的寄存器数量；校验码用来检验一帧信息的正确性，为从设备提供了一种验证消息内容是否正确的方法，它采用CRC16的校准规则。

从机响应：如果从设备产生一正常的回应，在回应消息中有从机地址码、功能代码、数据信息码和CRC16校验码。数据信息码包括了从设备收集的数据：如寄存器值或状态。如果有错误发生，我们约定是从机不进行响应。

传输方式是指一个数据帧内一系列独立的数据结构以及用于传输数据的有限规则，下面定义了与MODBUS协议-RTU方式相兼容的传输方式。每个字节的位：1个起始位、8个数据位（无奇偶校验位）、2个停止位。

数据帧的结构：即：报文格式。

地址码 功能码 数据码 校验码

1个BYTE 1个BYTE N个BYTE 2个BYTE

地址码在帧的开始部分，由一个字节（8位二进制码）组成，十进制为0~255，在我们的系统中只使用1~247，其它地址保留。这些位标明了用户指定的终端设备的地址，该设备将接收来自与之相连的主机数据。每个终端设备的地址必须是唯一的，仅仅被寻址到的终端会响应包含了该地址的查询。当终端发送回一个响应，响应中的从机地址数据告诉了主机哪台终端与之进行通信。

功能码告诉了被寻址到的终端执行何种功能。下表列出所支持的功能码，以及它们的意义和功能。

代码 意义 行为

03/04 读数据寄存器 获得一个或多个寄存器的当前二进制值

16 写预置寄存器 设定二进制值到相关的寄存器中

数据码包含了终端执行特定功能所需要的数据或者终端响应查询时采集到的数据。这些数据的内容可能是数值、参考地址或者设置值。例如：功能域码告诉终端读取一个寄存器，数据域则需要反映明从哪个寄存器开始及读取多少个数据，而从机数据码回送内容则包含了数据长度和相应的数据。

校验码错误校验（CRC）域占用两个字节，包含了一个16位的二进制值。CRC值由传输设备计算出来，然后附加到数据帧上，接收设备在接收数据时重新计算CRC值，然后与接收到的CRC域中的值进行比较。如果这两个值不相等，就发生了错误。

生成一个CRC的流程为：

（1）.预置一个16位寄存器为FFFFH（16进制，全1）,称之为CRC寄存器。

（2）.把数据帧中的第一个字节的8位与CRC寄存器中的低字节进行异或运算，结果存回CRC寄存器。

（3）.将CRC寄存器向右移一位，最高位填以0，最低位移出并检测。

（4）.上一步中被移出的那一位如果为0：重复第三步（下一次移位）；为1：将CRC浙江江山申开科技有限公司 仪表专业设计制造商客服热线：0570-4794567

寄存器与一个预设的固定值（0A001H）进行异或运算。

（5）.重复第三点和第四步直到8次移位。这样处理完了一个完整的八位。

（6）.重复第2步到第5步来处理下一个八位，直到所有的字节处理结束。

（7）.最终CRC寄存器的值就是CRC的值。

通讯报文举例：1.读数据（功能码：03/04）：这个功能可使用户获得终端设备采集、记录的数据，以及系统参数。主机一次请求采集的数据个数没有限制，但不能超出定义的地址范围。下面的例子是从终端设备地址为12（0CH）的从机上，读取变送数据BS1(数据帧中数据每个地址占用2个字，测量数据字地址为12（0CH）开始，数据长度为2（02H）个字。字通讯方式。）

查询数据帧（主机）

地址 命令 起始寄存器地址

（高位） 起始寄存器地址

（低位） 寄存器个数

（高位） 寄存器个数

（低位） CRC16

低位 CEC16

高位

0CH 03H 00H 0CH 00H 02H 05H

15H

响应数据帧（从机）

地址 命令 数据长度 数据1~4 CRC16

低位 CRC16

低位

0CH 03H 04H 42C80000 B3H 75H

预置数据（功能码：16）：此功能允许用户改变多个寄存器的内容（需要强调的是所写入的数据为可写属性参数。个数不超过地址范围，下面的例子是写入电流变比为400A/5A=80通讯方式。

预置数据帧（主机）

地址 命令 起始寄存器地址

（高位） 起始寄存器地址

（低位） 寄存器个数

（高位） 寄存器个数

（低位） 字节

长度 写入

数据

CRC16

低位 CEC16

高位

0CH 10H 00H 02H 00H 01H 02H 00H

50H FFH

1EH

响应数据帧（从机），表明数据已写入。

地址 命令 起始寄存器地址

（高位） 起始寄存器地址

（低位） 寄存器个数

（高位） 寄存器个数

（低位） CRC16

低位 CEC16

高位

0CH 10H 00H 02H 00H 01H A1H 14H

浙江江山申开科技有限公司 仪表专业设计制造商客服热线：0570-4794567

设定参数及MODBUS地址信息表：共有13项设定参数，具体如下：

七、运输和存贮

产品在运输和拆封时不应受到剧烈冲击，并根据GB/15464-1995《仪器仪表包装通用技术条件》规定运输和存贮。库存和保管应在原包装条件下存放在支架上，叠放高度不应超过5层。保存的地方应清洁，其环境温度应为-10~40℃，相对湿度不超过93%，且空气中不含有足以引起腐蚀的有害物质。

八、保修期限

仪表自出厂日起，在用户遵守说明书规定要求，且制造厂铅封仍完整的条件下，若发现仪表不符合技术条件所规定的要求时，公司给予一年包修。

地址 项目 描述 字节地址 说明 显示符号

0 预留 预留 0、1 预留

1 预留 预留 2 预留 预留

DZ 仪表地址 3 1字节 1-247 AD

2 K k系数(倍率) 4、5 2字节 0-9999 bb

3 X x系数(量程) 6、7 2字节 0-9999 LC

4 A 变送下限值 8、9 2字节 0-9999 BSLC

5 B 变送上限值 10、11 2字节0-9999 BShC

6、7 IA（UAB） 第一路电流或电压 12、13

14、15 IEEE754浮点数

8、9 IB（UBC） 第二路电流或电压 16、17

18、19 IEEE754浮点数

10、11 IC（UCA） 第三路电流或电压 20、21

22、23 IEEE754浮点数

12、13 BS1 第一路变送值 24、25

26、27 IEEE754浮点数

14、15 BS2 第二路变送值 28、29

30、31 IEEE754浮点数

16、17 BS3 第三路变送值 32、33

34、35 IEEE754浮点数

合集下载

三相电流电压表说明书

三相电流电压表说明书

更多精品资料请关注本人主页（下载后请将页眉去掉即可）

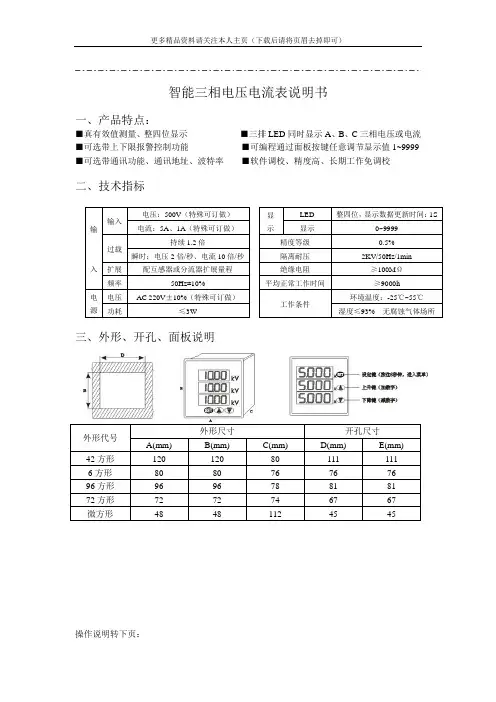

智能三相电压电流表说明书

一、产品特点：

■真有效值测量、整四位显示 ■三排LED同时显示A、B、C三相电压或电流

■可选带上下限报警控制功能 ■可编程通过面板按键任意调节显示值1~9999

■可选带通讯功能、通讯地址、波特率 ■软件调校、精度高、长期工作免调校

二、技术指标

输

入 输入 电压：500V（特殊可订做） 显

示 LED 整四位，显示数据更新时间：1S

电流：5A、1A（特殊可订做） 显示 0~9999

过载 持续1.2倍 精度等级 0.5%

瞬时：电压2倍/秒、电流10倍/秒 隔离耐压 2KV/50Hz/1min

扩展 配互感器或分流器扩展量程 绝缘电阻 ≥100MΩ

频率 50Hz±10% 平均正常工作时间 ≥9000h

电

源 电压 AC 220V±10%（特殊可订做） 工作条件 环境温度：-25℃~55℃

功耗 ≤3W 湿度≤93% 无腐蚀气体场所

三、外形、开孔、面板说明

外形代号 外形尺寸 开孔尺寸

A(mm) B(mm) C(mm) D(mm) E(mm)

42方形 120 120 80 111 111

6方形 80 80 76 76 76

96方形 96 96 78 81 81

72方形 72 72 74 67 67

微方形 48 48 112 45 45

操作说明转下页： 更多精品资料请关注本人主页（下载后请将页眉去掉即可）

四、操作说明注：按 键大于6秒钟，进入编程菜单。 设定数值大小。

接线示意图转下页： 显示值：（0~9999）

键设定其数值

数值意义如下：

=5 （AC 5A）

=100（AC 100A/5A）

=300 （AC300A/5A）

=2000（AC2000A/5）

依次类推……

标称值:5A、10V、500V

（特殊可订做）

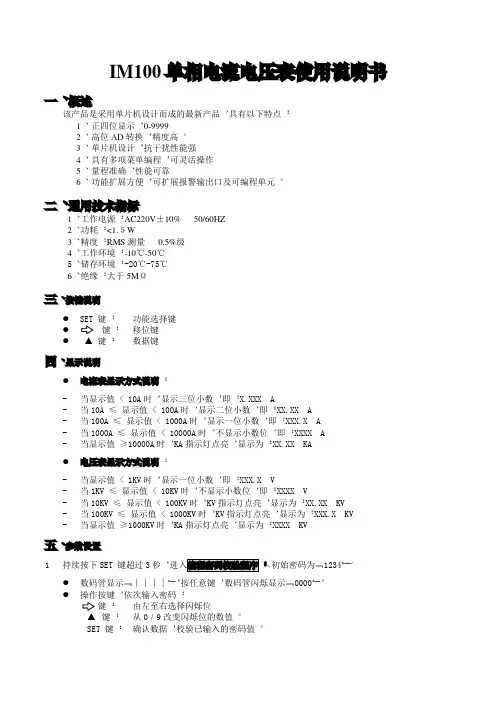

IM100单相电流电压表使用说明书

IM100单相电流电压表使用说明书

IM100单相电流电压表使用说明书

一、概述

该产品是采用单片机设计而成的最新产品，具有以下特点：1、正四位显示，0-9999

2、高位AD转换，精度高。3、单片机设计，抗干扰性能强

4、具有多项菜单编程，可灵活操作5、量程准确，性能可靠

6、功能扩展方便，可扩展报警输出口及可编程单元。

二、通用技术指标

1、工作电源：AC220V±10% 50/60HZ2、功耗：<1.５W

3、精度：RMS测量0.5%级4、工作环境：-10℃-50℃

5、储存环境：-20℃-75℃6、绝缘：大于5MΩ

三、按键说明

SET键：功能选择键键：移位键

▲键：数据键

四、显示说明

电流表显示方式说明：

-当显示值< 10A时，显示三位小数，即：X.XXX A-当10A≤显示值< 100A时，显示二位小数，即：XX.XX A

-当100A≤显示值< 1000A时，显示一位小数，即：XXX.X A-当1000A≤显示值< 10000A时，不显示小数位，即：XXXX A

-当显示值≥10000A时，KA指示灯点亮，显示为：XX.XX KA

电压表显示方式说明：

-当显示值< 1KV时，显示一位小数，即：XXX.X V-当1KV≤显示值< 10KV时，不显示小数位，即：XXXX V

-当10KV≤显示值< 100KV时，KV指示灯点亮，显示为：XX.XX KV-当100KV≤显示值< 1000KV时，KV指示灯点亮，显示为：XXX.X KV

-当显示值≥1000KV时，KA指示灯点亮，显示为：XXXX KV

五、参数设置

1持续按下SET键超过3秒，进入编程密码校验程序：（初始密码为“1234”）

数码管显示“――――”，按任意键，数码管闪烁显示“0000”。

操作按键，依次输入密码：

键：由左至右选择闪烁位

▲键：从0～9改变闪烁位的数值。SET键：确认数据，校验已输入的密码值。2密码输入正确时，进入参数设置程序：

数码管闪烁显示当前电压表／电流表的比例系数操作键，选择需要修改的数字位（闪烁位）

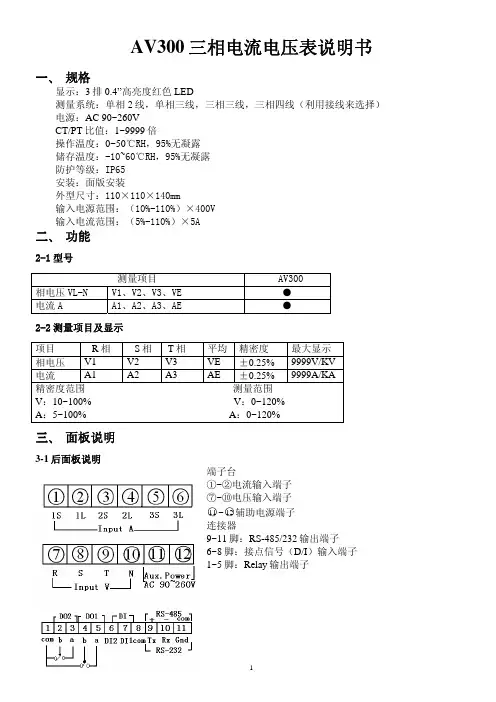

AV300三相电流电压表说明书
