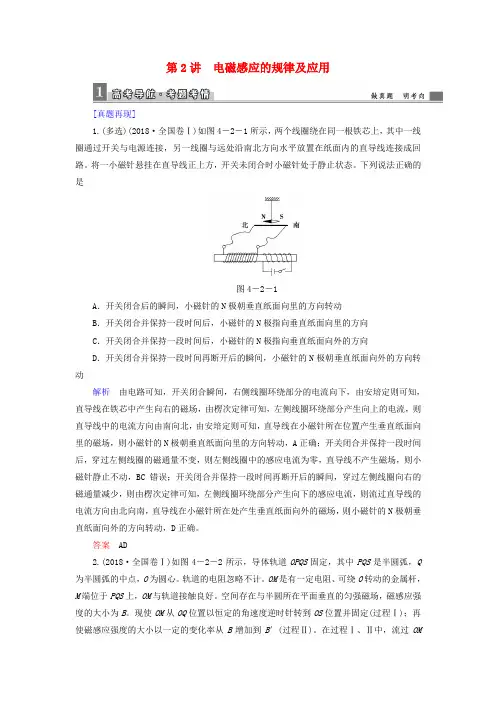

第2讲 电磁感应的规律及应用

[真题再现]

1.(多选)(2018·全国卷Ⅰ)如图4－2－1所示，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。下列说法正确的是

图4－2－1

A．开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动

B．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向

C．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向

D．开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动

解析 由电路可知，开关闭合瞬间，右侧线圈环绕部分的电流向下，由安培定则可知，直导线在铁芯中产生向右的磁场，由楞次定律可知，左侧线圈环绕部分产生向上的电流，则直导线中的电流方向由南向北，由安培定则可知，直导线在小磁针所在位置产生垂直纸面向里的磁场，则小磁针的N极朝垂直纸面向里的方向转动，A正确；开关闭合并保持一段时间后，穿过左侧线圈的磁通量不变，则左侧线圈中的感应电流为零，直导线不产生磁场，则小磁针静止不动，BC错误；开关闭合并保持一段时间再断开后的瞬间，穿过左侧线圈向右的磁通量减少，则由楞次定律可知，左侧线圈环绕部分产生向下的感应电流，则流过直导线的电流方向由北向南，直导线在小磁针所在处产生垂直纸面向外的磁场，则小磁针的N极朝垂直纸面向外的方向转动，D正确。

答案 AD

2.(2018·全国卷Ⅰ)如图4－2－2所示，导体轨道OPQS固定，其中PQS是半圆弧，Q为半圆弧的中点，O为圆心。轨道的电阻忽略不计。OM是有一定电阻、可绕O转动的金属杆，M端位于PQS上，OM与轨道接触良好。空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B。现使OM从OQ位置以恒定的角速度逆时针转到OS位置并固定(过程Ⅰ)；再使磁感应强度的大小以一定的变化率从B增加到B′(过程Ⅱ)。在过程Ⅰ、Ⅱ中，流过OM

精品K12教育教学资料

精品K12教育教学资料 第2讲 法拉第电磁感应定律 自感现象

板块一 主干梳理·夯实基础

【知识点1】 法拉第电磁感应定律 Ⅱ

1．感应电动势

(1)概念：在电磁感应现象中产生的电动势。

(2)产生条件：穿过回路的磁通量发生改变，与电路是否闭合无关。

(3)方向判断：感应电动势的方向用楞次定律或右手定则来判断。

2．法拉第电磁感应定律

(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。

(2)公式：E＝nΔΦΔt，其中n为线圈匝数。

(3)感应电流与感应电动势的关系：遵守闭合电路欧姆定律，即I＝ER＋r。

(4)导体切割磁感线时的感应电动势

【知识点2】 自感、涡流 Ⅰ

1．互感现象

两个互相靠近的线圈，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势的现象。

2．自感现象

(1)定义：当一个线圈中的电流变化时，它产生的变化的磁场在它本身激发出感应电动势。

(2)自感电动势

①定义：由于自感而产生的感应电动势。

②表达式：E＝LΔIΔt。

③自感系数L

相关因素：与线圈的大小、形状、圈数以及是否有铁芯有关。

单位：亨利(H)，1 mH＝10－3 H,1 μH＝10－6 H。 精品K12教育教学资料

精品K12教育教学资料 3．涡流

当线圈中的电流发生变化时，在它附近的任何导体中都会产生感应电流，这种电流像水的旋涡，所以叫涡电流，简称涡流。

(1)电磁阻尼：当导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的运动。

(2)电磁驱动：如果磁场相对于导体转动，在导体中会产生感应电流使导体受到安培力的作用，安培力使导体运动起来。

交流感应电动机就是利用电磁驱动的原理工作的。

(3)电磁阻尼和电磁驱动的原理体现了楞次定律的推广应用。

板块二 考点细研·悟法培优

考点1法拉第电磁感应定律的应用[拓展延伸]

1 第2讲 法拉第电磁感应定律 自感 涡流

1.

(2017·高考天津卷)如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R.金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下．现使磁感应强度随时间均匀减小，ab始终保持静止，下列说法正确的是( )

A．ab中的感应电流方向由b到a

B．ab中的感应电流逐渐减小

C．ab所受的安培力保持不变

D．ab所受的静摩擦力逐渐减小

解析：选D.本题考查楞次定律、电磁感应定律、闭合电路欧姆定律、安培力、平衡条件．由于通过回路的磁通量向下减小，则根据楞次定律可知ab中感应电流的方向由a到b，A错误；因ab不动，回路面积不变；当B均匀减小时，由E＝nΔΦΔt＝nΔBΔtS知，产生的感应电动势恒定，回路中感应电流I＝ER＋r恒定，B错误；由F＝BIL知，F随B减小而减小，C错误；对ab由平衡条件有f＝F，故D正确．

2．如图所示的电路中，电源的电动势为E，内阻为r，电感L的电阻不计，电阻R的阻值大于灯泡D的阻值．在t＝0时刻闭合开关S，经过一段时间后，在t＝t1时刻断开S.下列表示A、B两点间电压UAB随时间t变化的图象中，正确的是( )

解析：选B.闭合开关S后，灯泡D直接发光，电感L的电流逐渐增大，电路中的总电流也将逐渐增大，电源内电压增大，则路端电压UAB逐渐减小；断开开关S后，灯泡D中原来的电流突然消失，电感L与灯泡形成闭合回路，所以灯泡D中电流将反向，并逐渐减小为零，即UAB反向逐渐减小为零，故选B.

3. 2

如图所示，半径为r的金属圆盘在垂直于盘面的匀强磁场B中，绕O轴以角速度ω沿逆时针方向匀速运动，则通过电阻R的电流的方向和大小是(金属圆盘的电阻不计)( )

A．由c到d，I＝Br2ωR B．由d到c，I＝Br2ωR

C．由c到d，I＝Br2ω2R D．由d到c，I＝Br2ω2R

1 第四章 第5节 电磁感应现象的两类情况

一、选择题

1．在如图所示的四种磁场情况中能产生恒定的感生电场的是(

)

解析：据麦克斯韦电磁理论，要产生恒定的感生电场，必须由均匀变化的磁场产生，C对．

答案：C

2．下列说法中正确的是( )

A．动生电动势是洛伦兹力对导体中自由电荷做功而引起的

B．因为洛伦兹力对运动电荷始终不做功，所以动生电动势不是由洛伦兹力而产生的

C．动生电动势的方向可以由右手定则来判定

D．导体棒切割磁感线产生感应电流，受到的安培力一定与受到的外力大小相等、方向相反

解析：动生电动势是洛伦兹力沿导体方向的分力做功引起的，但洛伦兹力对自由电荷所做的总功仍为零，选项A、B错误；动生电动势是由于导体切割磁感线产生的，可由右手定则判定方向．C正确；只有在导体棒做匀速切割时，除安培力以外的力的合力才与安培力大小相等方向相反，做变速运动时不成立．故D错误．

答案：C

3．如图所示，内壁光滑的塑料管弯成的圆环平放在水平桌面上，环内有一带负电小球，整个装置处于竖直向下的

磁场中，当磁场突然增大时，小球将( )

A．沿顺时针方向运动

B．沿逆时针方向运动

C．在原位置附近往复运动

D．仍然保持静止状态

解析：当磁场增大时，由楞次定律和右手螺旋定则知，感应电场沿逆时针方向，带负电小球在电场力作用下沿顺时针方向运动．

答案：A

4．(2013·大连高二检测)如图所示，由导体棒ab和矩形线框cdef组成的“10”图案在匀强磁场中一起向右匀速平动，磁场的方向垂直线框平面向里，磁感应强度B随时间均匀增大，则下列说法正确的是( )

A．导体棒的a端电势比b端电势高，电势差Uab在逐渐增大

B．导体棒的a端电势比b端电势低，电势差Uab在逐渐增大 2 C．线框cdef中有顺时针方向的电流，电流大小在逐渐增大

D．线框cdef中有逆时针方向的电流，电流大小在逐渐增大

解析：导体棒ab切割磁感线属于动生电动势，由右手定则可知，φa>φb，磁感应强度B随时间均匀增大，由E＝BLv得，电势差Uab在逐渐增大，选项A正确而B错误；矩形线框cdef因为运动而在cd、ef中产生的动生电动势相抵消，故只有磁感应强度变化而在线框中产生的感生电动势，由楞次定律得，线框中感应电流的方向是逆时针方向，由法拉第电磁感应定律E＝ΔBΔt·S得，线框cdef中感应电动势的大小不变，因此其感应电流的大小也不变，选项C、D均错．
