蓝牙5.0 BLE芯片模块KT1025A硬件说明和设计注意事项

1一、简介
蓝牙芯片支持获取远端的设备名称。

比如手机、平板、电脑等等主机设备
注意设备名是有中文的，下面有详细说明
二、获取远端设备的蓝牙名称
2.1串口的指令AT+TR01
查询当前连接成功的设备的名称。

必须是在连接成功的状态下获取AT+TQ01查询当前连接成功的设备的MAC 地址。

也称之为物理地址，是唯一的1
、当蓝牙芯片被连接成功之后。

TR 和TQ 均会主动的返回一次。

后续用户也可以根据指令去查询即可2、TQ 存在的目的，是方便用户知道连接的手机是否有更新，从而决定是否获取电话本
2.2注意事项
注意好英文和中文的区别，以实际测试为准。

其他的就没什么好描述的，接口很简单
返回mac 地址
使用的是“Tera Term ”工具，暂时只找到这个工具，才可以打印中文
基本其他的串口测试工具，中文都会是显示乱码，请知晓。

KT1025A双模蓝牙音频文件加密说明KT1025A双模（蓝牙）音频音频文件加密说明_V1.3支持mp3和wav文件的加密，专属密码1、目标软件如下和使用方法(1)、由于软件内部已经预先设置好解密的key，所以加密文件，必须按照上图给出的参数文件后缀名：ddb 密码：12212211这样就可以了，再选择“添加文件”，将需要加密的文件添加进来。

最后点击加密即可(2)、加密必须只针对MP3文件进行加密，如果原始文件为WAV，必须先通过其他的软件转换为MP3格，这个可以用的软件有很多。

转换成MP3文件之后，再使用我们的加密软件处理即可。

3、加密之后的效果如下文件加密之后，并不影响原本的MP3或者WAV文件。

也就是说，一个文件夹内既可以是”ddb文件”，也可以是MP3或者WAV文件。

用户也可以直接拷贝MP3文件到相应的文件夹即可4、加密的原理(1)、文件加密的原理是，将标准的MP3文件内部的数据进行一定规则的打乱，按照我们自己设定的密码。

在（芯片）进行解码时，再进行还原解码(2)、这样加密之后，用户自己制作的音源，就可以避免其它同行直接使用我们自己音源，大大增强了我们产品的保密性能。

(3)、另外经过加密之后的文件，是不能在任何设备中播放的，如：（电脑）、MP3专业播放器等等设备。

5、用户自行制作加密的（上位机）软件说明(1)、我们已经提供了，可供使用的加密软件，但是比较简陋，实际测试是可以正常使用的,建议直接使用我们的工具进行加密。

(2)、用户也可以根据自己的需求，自行设计加密软件(3)、加密（算法），我们的芯片完成如下的部分void cryptanalysis_buff(u8 _xdata *buf,u32 lba ){u8 i;if(fat_fs.database。

K T1025A DatasheetQing Y ue Technology Co.,LTDVersion：V1.0Date：2018.04.20 Copyright © Qing Y ue Technology Co.,LTD. All rights reserved.K T1025A FeaturesHigh performance 32-bit RISC CPURISC 32-bit CPUDC-160MHz operationSupport DSP instructions64Vectored interrupts4 Levels interrupt priorityFlexible I/O11 GPIO pinsAll GPIO pins can be programmable as input or output individuallyAll GPIO pins are internal pull-up/pull-down selectable individuallyCMOS/TTL level Schmitt triggered inputExternal wake up/interrupt on all GPIOsPeripheral FeatureOne full speed USB 2.0 OTG controllerOne audio interface supports IIS, left adjusted, right adjusted and DSP mode Four multi-function 16-bit timers, support capture and PWM modeThree 16-bit PWM generator for motor drivingOne 16-bit active parallel portOne full-duplex basic UARTTwo full-duplex advanced UARTOne SPI interface supports host and device modeTwo SD Card Host controllerOne IIC interface supports host and device modeOne Quadrate decoderWatchdog1 Crystal Oscillator16-bit Stereo DAC with headphone amplifier, SNR >= 95dB1 channel ADC , SNR >= 90dB1 channel MIC amplifier2 channels Stereo analog MUX8 channels 10-bit ADC2 channels 8 levels Low V oltage DetectorPower-on resetEmbedded PMU support low power modeBluetooth FeatureCMOS single-chip fully-integrated radio and basebandCompliant with Bluetooth V5.0+BR+EDR+BLE specificationBluetooth Piconet and Scatternet supportMeet class2 and class3 transmitting power requirementSupport GFSK and π/4 DQPSK all paket typesProvides +2dbm transmitting powerreceiver with -89dBm sensitivitySupport a2dp\avctp\avdtp\avrcp\hfp\spp\smp\att\gap\gatt\rfcomm\sdp\l2cap profileFM TunerSupport worldwide frequency band 76-108MHzFully integrated digital low-IF tuner & frequency synthesizerAutonomous search tuningDigital auto gain control (AGC)Digital adaptive noise cancellationProgrammable de-emphasis (50/75 uS)Receive signal strength indicator (RSSI)Radio search in multi-channel simultaneouslyDigital volume controlPower SupplyVBAT is 2.2V to 5.5VVDDIO is 2.2V to 3.6VRTCVDD is 2.2V to 3.6VPackagesQSOP24TemperatureOperating temperature: -20℃ to +70℃Storage temperature: -65℃ to +150℃1、Pin Definition1.1 Pin AssignmentFigure 1-1 K T1025A_QSOP24 Package Diagram1.2 Pin DescriptionTable 1-1 K T1025A_QSOP24 Pin DescriptionPIN NO. NameI/OTypeHighDrive(mA)Function OtherFunction1 PC5 I/O 24GPIO SD1CLKA：SD1 Clock(A); SPI1DOB：SPI1 Data Out(B); UART2RXD：Uart2 Data In(B); IIC_SDA_B：IIC SDA(B);2 PC4 I/O 24GPIO SD1CMDA：SD1 Command(A); SPI1CLKB：SPI1 Clock(B); UART2TXD：Uart2 Data Out(B); IIC_SCL_B：IIC SCL(B);3 PC3 I/O 24GPIO SD1DAT0A：SD1 Data0(A); SPI1DIB：SPI1 Data In(B); UART0RXC：Uart0 Data In(C); TMR3：Timer3 Clock Input; ADC10：ADC Input Channel 10;4 USBDM I/O 4 USB NegativeData(pull down)UART1RXD：Uart1 Data In(D);SPI2DOB：SPI2 Data Out(B);IIC_SDA_A：IIC SDA(A);ADC11：ADC Input Channel 11;5 USBDP I/O 4 USB Positive Data(pull down)UART1TXD：Uart1 Data Out(D);SPI2CLKB：SPI2 Clock(B);IIC_SCL_A：IIC SCL(A);6 PA0 I/O24GPIOPLNK_DAT0：PLNK Data0;MIC：MIC Input Channel;UART0RXB：Uart0 Data In(B);PA4 I/O24GPIOPWM1：Timer1 PWM Output;AMUX1R：Simulator Channel1 Right;ADC1：ADC Input Channel 1;UART2RXA：Uart2 Data In(A);Touch11：Touch Input Channel 11;7 DACR O / DAC Right Channel8 DACL O / DAC Left Channel9 DACVDD P / DACPower 10 VCOM P / DACReference11 DACVSS P / Ground12 VDDIO P / IO Power 3.3v13 PB5 I/O 8GPIO UART0TXB：Uart0 Data Out(B); AMUX0R：Simulator Channel0 Right; SPI1DOA：SPI1 Data Out(A);SD0CLKB：SD0 Clock(B);ADC9：ADC Input Channel 9; Touch5：Touch Input Channel 5;14 PB4 I/O 8GPIO PWM3：Timer3 PWM Output; AMUX0L：Simulator Channel0 Left; SPI1CLKA：SPI1 Clock(A);SD0CMDB：SD0 Command(B); ADC8：ADC Input Channel 8;SPI0_DAT2AB(2)：SPI0 Data2(AB); Touch4：Touch Input Channel 4;15 PB3 I/O 8GPIO PWM2：Timer2 PWM Output; UART2RXC：Uart2 Data In(C);SPI1DIA：SPI1 Data In(A);SD0DAT0B：SD0 Data0(B);AMUX2R：Simulator Channel2 Right; SPI0_DAT3AB(3)：SPI0 Data3(AB); Touch3：Touch Input Channel 3;16 PB1 I/O 8GPIO TMR2：Timer2 Clock Input; UART1RXA：Uart1 Data In(A); SPI2DOA：SPI2 Data Out(A); ADC7：ADC Input Channel 7; Touch1：Touch Input Channel 1;17 PB0 I/O 8GPIO UART1TXA：Uart1 Data Out(A); SPI2CLKA：SPI2 Clock(A); ADC6：ADC Input Channel 6; Touch0：Touch Input Channel 0;18 VBAT P / LDOPower19 BT_A VDD P / BT Power 1.3v20 BT_RF P /21 FMIP I /22 VSSIO P / Ground23 BT_OSCI I / BT OSC In24 BT_OSCO O / BT OSC Out2、Electrical Characteristics2.1 PMU CharacteristicsTable 2-1Symbol Parameter Min Typ Max Unit Test Conditions VBAT VoltageInput 2.2 3.7 5.5 VV3.3Voltage output _ 3.3 _ V LDO5V = 5V, 100mA loadingV1.2_ 1.2 _ V LDO5V = 5V, 50mA loading V1.3Voltage output 1.3 V LDO5V=5V, 100mA loadingV DACVDD DAC Voltage _ 3.1 _ V LDO5V = 5V, 10mA loadingI L3.3Loading current _ _ 150 mA LDO5V = 5V2.2 IO Input/Output Electrical Logical CharacteristicsTable 2-2IO input characteristicsSymbol Parameter Min Typ Max Unit Test ConditionsV IL Low-Level InputVoltage -0.3 _ 0.3* VDDIO V VDDIO = 3.3VV IH High-Level InputVoltage0.7*VDDIO_ VDDIO+0.3V VDDIO = 3.3VIO output characteristicsV OL Low-Level OutputVoltage _ _ 0.33 V VDDIO = 3.3VV OH High-Level OutputVoltage2.7 _ _ V VDDIO =3.3V 2.3 Internal Resistor CharacteristicsTable 2-3Port GeneralOutputHighDriveInternalPull-UpResistorInternalPull-DownResistorCommentPA0 PA4 PC3~PC5 8mA 24mA 10K 10K1、USBDM & USBDP default pulldown2、internal pull-up/pull-downresistance | accuracy ±20%PB0 PB1PB3~PB54mA 8mA 10K 10K USBDMUSBDP4mA _ 1.5K 15K2.4DAC CharacteristicsTable 2-4Parameter Min Typ Max Unit Test ConditionsFrequency Response20_20KHz1KHz/0dB 10Kohm loading With A-Weighted Filter THD+N _ -69 _ dB S/N _ 95 _ dB Crosstalk _ -80 _ dB Output Swing 1VrmsDynamic Range90 dB 1KHz/-60dB10Kohm loadingWith A-Weighted FilterDAC Output Power11_mW32ohm loading2.5 ADC CharacteristicsTable 2-5Parameter Min TypMaxUnitTest Conditions Dynamic Range85 dB 1KHz/-60dB10Kohm loadingWith A-Weighted FilterS/N _ 90 _ dB 1KHz/-60dB 10Kohm loading With A-Weighted Filter THD+N _ -72 _ dB Crosstalk _ -80 _ dB2.6 BT Characteristics2.6.1 TransmitterBasic Data Rate Table 2-6Parameter Min Typ Max Unit Test ConditionsRF Transmit Power 0 4 dBm 25, ℃ Power SupplyV oltage=5V2441MHzRF Power Control Range20 dB 20dB Bandwidth950KHzAdjacent Channel Transmit Power+2MHz-40 dBm-2MHz -38 dBm +3MHz -44 dBm -3MHz-35dBmEnhanced Data Rate Table 2-7Parameter Min Typ Max Unit Test ConditionsRelative Power 1.2 dB 25, ℃Power Supply V oltage=5V 2441MHz π/4 DQPSK Modulation AccuracyDEVM RMS6%DEVM 99% 10 % DEVM Peak 15 % Adjacent Channel Transmit Power+2MHz -40 dBm-2MHz -38 dBm +3MHz -44 dBm -3MHz -35 dBm2.6.2 ReceiverBasic Data Rate Table 2-8Parameter MinTypMaxUnitTest ConditionsSensitivity-89 dBm 25, ℃Power Supply V oltage=5V 2441MHz Co-channel Interference Rejection-13dBAdjacent Channel Interference Rejection+1MHz +5 dB-1MHz +2 dB+2MHz +37 dB -2MHz +36 dB +3MHz +40 dB -3MHz +35 dBEnhanced Data Rate Table 2-9Parameter MinTypMaxUnitTest ConditionsSensitivity-89 dBm 25℃,Power Supply V oltage=5V 2441MHz Co-channel Interference Rejection-13dBAdjacent Channel Interference Rejection+1MHz +5 dB-1MHz +2 dB+2MHz +37 dB -2MHz +36 dB +3MHz +40 dB -3MHz +35 dB2.7 FM Receiver CharacteristicsTable 2-10Parameter Min Typ Max Unit Test Conditions Input Frequency 76 108 MHzUsable Sensitivity 3 4 8 dBμVEMF(S+N)/N=26dBAdjacent Channel Selectivity 48 dB ± 200kHzIIP388 dbμVEMFΔf1=200 kHz,Δf2=400 kHzAudio Output Voltage 0 3 V Empty load Audio Frequency Response 20 20k Hz DAC test Audio (S+N)/N 52 dBStereo Separation 40 dBAudio Total HarmonicDistortion (THD)0.4 %3、Package Information3.1 QSOP24Figure 3-1. K T1025A_QSOP24 PackageKT1025A Datasheet4、Revision HistoryDate Revision DescriptionRelease2018.04.20 V1.0 Initial。

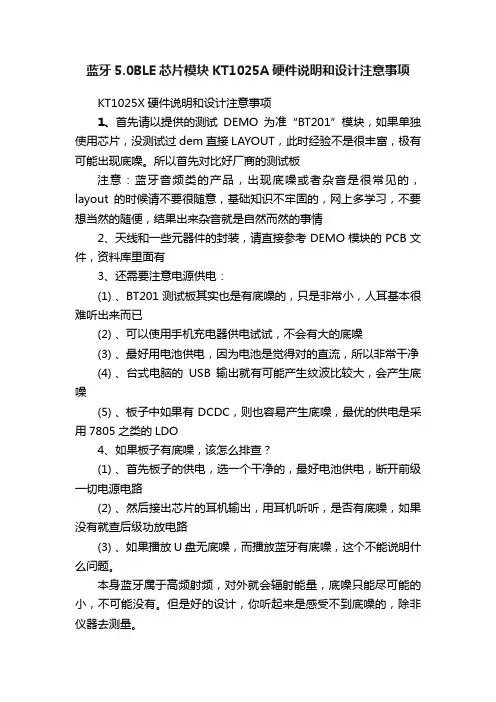

蓝牙5.0BLE芯片模块KT1025A硬件说明和设计注意事项KT1025X硬件说明和设计注意事项1、首先请以提供的测试DEMO为准“BT201”模块，如果单独使用芯片，没测试过dem直接LAYOUT，此时经验不是很丰富，极有可能出现底噪。

所以首先对比好厂商的测试板注意：蓝牙音频类的产品，出现底噪或者杂音是很常见的，layout的时候请不要很随意，基础知识不牢固的，网上多学习，不要想当然的随便，结果出来杂音就是自然而然的事情2、天线和一些元器件的封装，请直接参考DEMO模块的PCB文件，资料库里面有3、还需要注意电源供电：(1) 、BT201测试板其实也是有底噪的，只是非常小，人耳基本很难听出来而已(2) 、可以使用手机充电器供电试试，不会有大的底噪(3) 、最好用电池供电，因为电池是觉得对的直流，所以非常干净(4) 、台式电脑的USB输出就有可能产生纹波比较大，会产生底噪(5) 、板子中如果有DCDC，则也容易产生底噪，最优的供电是采用7805之类的LDO4、如果板子有底噪，该怎么排查？(1) 、首先板子的供电，选一个干净的，最好电池供电，断开前级一切电源电路(2) 、然后接出芯片的耳机输出，用耳机听听，是否有底噪，如果没有就查后级功放电路(3) 、如果播放U盘无底噪，而播放蓝牙有底噪，这个不能说明什么问题。

本身蓝牙属于高频射频，对外就会辐射能量，底噪只能尽可能的小，不可能没有。

但是好的设计，你听起来是感受不到底噪的，除非仪器去测量。

5、蓝牙底噪的改善方法：(1)、蓝牙天线和蓝牙模块尽量远离模拟电路(2)、芯片的模拟地一定要接到电源地的输入端(3)、检查芯片周围的接芯片脚的电容有没有问题，是否短路，或者虚焊(4)、蓝牙部分的GND要多放过孔。

6、晶振的选型和指标要求?由于蓝牙对频偏要求比较高，所以晶振的品质对蓝牙的性能至关重要，选型过程中必须保证晶振的一致性和稳定性。

晶振的频率偏差必须≤±10ppm，负载CL 推荐12pF。

一、简介芯片支持FAT、FAT32文件系统，所以很轻易的读取设备的内容。

这里我们支持U盘、TF卡、SPIFLASH这三种设备。

TF卡和U盘最大支持128G的容量。

当然兼容性是非常非常好的，基本所有的都支持。

选择的设备的时候，如果不需要很大的容量，可以选择spiflash作为存储设备。

使用U盘的时候，请注意，U盘的供电电压，很多需要4.2V以上。

TF卡则不需要，3.3V就足够了二、详细说明2.1支持的串口指令AT+FW/12345678.TXT写文件,往12345678.txt文件中追加写入，1、如果文件不存在，则自动创建2、如果文件存在，则自动追加文件末尾写入3、注意AT+FW/12345678.TXT，这个代表的是路径，只能在根目录下面生成4、文件名的长度最大只能是“12345678.txt”.也就是8个字符5、注意此命令的返回结果是当前文件的长度。

6、芯片收到这个写命令之后，串口接收到的数据，会自动的进行透明传输，即收到什么就写入到相应的设备。

7、如果需要结束写入，则发送退出命令“AT+FC00/r/n”AT+FR/12345678.TXT1、读取根目录下面的“12345678.TXT”的文件2、读取的结果，芯片会自动返回。

AT+FD/12345678.TXT1、删除根目录下面的“12345678.TXT”的文件AT+FC00退出写文件的模式注意：开启写之后，必须要退出，或者复位，不然芯片在写的模式下，是不接受任何命令的。

注意，这里不一定是txt文件，这个文件名后缀是可以随意写入的。

可以是bin，也可以是mp3，更加可以是csv等等。

2.3测试的串口指令2.4注意事项1、写文件是追加写入。

一旦发送了AT+FW/12345678.TXT这个写命令之后2、想退出写模式，则必须发送AT+FC00命令来退出写模式。

3、读和删除的操作，则任何时候都可以。

写入的演示效果如下：2.5关于文件名的说明由于我们只支持短文件名。

KT1025X硬件说明和设计注意事项1、简单说明1、首先请以提供的测试DEMO为准“BT201”模块，2、如果单独使用芯片。

没测试过BT201直接LAYOUT，此时经验不是很丰富，极有可能出现底噪。

所以首先对比好厂商的测试板3、BT201的方案不带FM功能的，请留意。

FM部分的电路请直接悬空，不用犹豫2、注意事项1、蓝牙音频类的产品，出现底噪或者杂音是很常见的，layout的时候请不要很随意，2、没做过音频类的产品，最好网上多学习一下，不要想当然的随便，结果出来杂音就是自然而然的事情3、核心，就是模拟地和数字地，要分地处理。

不明白什么意思的请询问有经验的工程师4、电源部分要干净，能用LDO的，尽量不用DCDC5、蓝牙本身蓝牙属于高频射频，对外就会辐射能量，底噪只能尽可能的小，不可能没有。

但是好的设计，你听起来是感受不到底噪的，除非仪器去测量。

3、天线说明1、天线和一些元器件的封装，请直接参考DEMO模块的PCB文件，资料库里面有。

2、蓝牙天线没有什么特别的要求。

参考我们给出的封装，以及参考说明即可3、蓝牙天线，不用做阻抗匹配，铜的厚薄一般要求即可。

别想神秘了，蓝牙的门槛很低4、供电说明(1)、BT201测试板其实也是有底噪的，只是非常小，人耳基本很难听出来而已(2)、可以使用手机充电器供电试试，不会有大的底噪(3)、最好用电池供电，因为电池是觉对的直流，所以非常干净。

但是要考虑电池带载能力(4)、台式电脑的USB输出就有可能产生纹波比较大，会产生底噪。

尽量不要用(5)、板子中如果有DCDC，则也容易产生底噪，最优的供电是采用7805之类的LDO(6)、BT201的模块，能驱动的最大扬声器为4欧姆3W。

5V供电的情况下(7)、如果要驱动扬声器，请一定注意电流是否充足，使用稳压电源测试。

因为电流不够，很容易引起喇叭破音，震音等等。

(8)、如果有条件，网上自己多买几个功放模块，回去对比测试。

我们卖的是蓝牙芯片，功放的杂音、底噪、破音等等，这个是属于延伸的知识点，很麻烦，不是几句话能说明白的。

一、简介
蓝牙测试盒，不仅仅可以拿来测试蓝牙的连接、蓝牙的频偏，还可以用来升级程序。

需要准备的东西如下
1、蓝牙测试盒一个+9V的电源供电
2、TF卡一张。

32G一下都行，必须格式化成FAT或者FAT32文件系统，里面拷贝2首MP3的音乐文件。

Mp3音乐文件无任何要求,随便拷贝即可
二、问题
2.1第1步---准备工作
1、断开测试盒的电源，然后找到插入TF卡的卡槽，在测试盒的背面。

2、把我们给的升级程序文件“updata.bfu”拷贝到TF卡中
3、插入TF卡到测试盒的卡槽中。

TF卡的类容分布如下：
2.2第2步---升级过程
1、将测试盒上电，如下图：
左图：正常没有插入TF卡的右图：插入了TF卡等待升级
如果一直不出现“升级搜索中”的字样，说明测试盒没有检测到TF卡插入
2、升级的过程如下：
升级的过程中会有进度条。

当到100%的时候，就代表升级完成了
三、注意--特别重要
升级可能出现死机。

一旦出现死机，目标板一定不要断电，他会进入第二次升级。

KT1025A蓝牙芯片发射音频的简单使用说明_以及操作注意事项_V6蓝牙芯片发射音频的简单使用说明_以及操作注意事项一、简介蓝牙发射芯片支持的音源如下：注意蓝牙发射是有损发射，音质损耗在15%的样子以实测为准二、简单操作说明2.1 芯片上电返回的信息2.2 蓝牙连接 --- 随机搜索 --- 初级的使用方式1、如果是简单的应用，模块上电自动进入随机搜索，他会直接进入搜索状态，搜索到谁就连谁2、芯片上电，如果是发射模式，芯片会自动进入随机搜索，直到连接成功2.3 蓝牙连接 --- 指定地址去连接 --- 比较复杂1、这个详细的可以看看手册2、简单来说，就是先搜索周围的设备，获取名字和MAC地址，然后再指定MAC地址去连接3、也可以使用其它的方式，譬如手机获取目标的MAC地址之后。

直接发起指定MAC地址搜索的指令详见手册的6.3.3章节2.4 蓝牙连接 --- 指定名字去连接 --- 比较复杂详见使用手册的详细说明。

2.4 蓝牙发射的音源说明1、优先级: U盘 > TF > flash > AUX > PC 。

注意发射aux 是立体声混合，也就是不支持立体声2、如果连接成功之后，会依次按照如上的顺序去初始化设备，然后播放音乐，同时发射音源。

不在线的设备则自动忽略，进入下一个设备。

2.5 蓝牙发射的一些内部操作说明1、蓝牙在发射状态，他的搜索流程是，简单来讲就是如下的方式：(1)、芯片接收到相对应的指令之后，会主动发起搜索，同时会自动开始计时。

时间限定为7秒钟左右(2)、芯片在搜索的过程中，会不断的发现周边的设备，和你手机其实是一样方式，只是没有显示屏而已(3)、如果设定的时间到了，蓝牙芯片就超时了：==>如果芯片是随机搜索，那么即使超时了，他也会再次发起搜索并连接==>如果是芯片只是为了查找周边的设备，那么他超时就停止了==>如果他是指定MAC地址去连接，那么他超时之后，也会继续发起搜索并连接(4)、同时发起搜索，搜索停止等等状态，都是可以通过指示灯或者串口查看的，详细的请查阅手册2.6 测试注意事项1、重点关注指示灯的状态：常亮、慢闪、超快闪2、常亮代表连接成功，超快闪就代表搜索中，慢闪基本就是空闲三、复杂操作说明3.1 指示灯的现象说明这里指示灯是一个非常重要的现象输出，一定要关注。

万年历时钟蓝牙语音芯片KT1025A使用说明一、简介传统的万年历产品，基本都是靠按键的方式去设置时间。

如果在生产阶段也是工人一个一个的手工校准，效率非常的地下。

这里我们推荐使用蓝牙更新时间，批量的时候使用U盘更新时间或者设置方法KT1025A支持非常多的功能，蓝牙双模BLE和SPP数据透传，支持读写U盘或者TF卡里面的txt文件，支持用户自己录音。

芯片支持外挂spiflash，用来存储音乐或者语音。

支持通过芯片的USB端口直接拷贝MP3文件至外挂的spiflash中，实现方式是将spiflash虚拟成U盘，像拷贝U盘一样拷贝文件进去。

无需驱动，无需任何上位机。

BT301或者BT321F模块测试板，需要flash，这需要自己焊上flash，然后贴上电阻即可。

注意只要贴上了flash，TF卡功能就不能用了。

只能二选一。

因为他们共用了IO口Spiflash在这里可以作为语音报时，或者用户设置语音提示等等支持的U盘，可以作为MP3播放设备二、Spiflash和设备的使用说明1、这里spiflash的管理，在我们的方案中，其实和TF卡、U盘是一样的，都可以称之为设备。

2、当切换至spiflash之后，那么芯片会释放掉TF卡或者U盘的驱动资源，全部资源就去加载spiflash的驱动(1)、如文件系统的读写接口，切换至spiflash(2)、音频解码的读接口，也切换至spiflash。

3、所以都可以串口AT指令去控制，比如：下一曲、上一曲、播放暂停、按照物理序号指定播放等等。

和TF卡以及U 盘的操作方式是一模一样4、如果需要使用spiflash，需要指定模式为spiflash即可，看看手册的CM指令5、切换至flash之后，就可以正常操作了。

注意，一定是要支持spiflash的版本才可以。
