对煤矿6KV供电系统漏电保护的分析探讨

煤矿井下低压供电系统漏电原因分析及预防措施煤矿是我国能源重要的组成部分，而煤矿井下的供电系统是煤矿生产中不可或缺的一部分。

在煤矿井下低压供电系统中，漏电问题一直是一个比较严重的安全隐患。

漏电不仅会导致供电设备故障，还可能引发火灾和触电事故，对煤矿生产和职工生命财产安全造成严重威胁。

对煤矿井下低压供电系统漏电原因进行深入分析，并采取相应的预防措施，对于确保煤矿电气安全具有重要意义。

一、漏电原因分析1. 供电设备老化供电设备老化是导致煤矿井下低压供电系统漏电的重要原因之一。

由于井下工作环境特殊、潮湿，加之供电设备长期工作，设备绝缘老化、设备表面因灰尘积累导致绝缘老化等问题都将直接导致设备漏电现象的发生。

2. 维护保养不当供电设备的维护保养工作直接关系到设备的安全可靠运行。

若维护保养不当，比如设备清洁不及时、设备的接触不良、设备遭受破坏等，都将导致设备漏电问题的出现。

3. 环境因素井下环境的潮湿、灰尘、高温等因素会直接影响到供电设备的绝缘性能，从而引发设备的漏电问题。

4. 外部损坏部分井下的供电设备可能面临墙体或顶板垮塌、机械碰撞等外部因素的影响，导致设备损坏从而导致漏电。

5. 设备设计缺陷一些设计不合理的供电设备也会导致漏电问题的发生，比如过载保护装置不灵敏、隔离开关不可靠等问题。

二、预防措施1. 定期检查维护供电设备对煤矿井下的低压供电设备定期进行检查，严格按照设备使用说明书进行维护，清理设备灰尘和积水，确保设备的正常运行和绝缘状态。

2. 防潮防尘措施针对井下环境的特殊性，采取有效的防潮、防尘措施，确保供电设备处于干燥、清洁的状态。

3. 提高设备维护保养水平提高维护保养人员的技能水平，完善维护保养管理制度，加强设备的日常巡视和保养工作，确保设备运行状态良好。

4. 设备更新改造对老化设备及时淘汰更新，采用新一代的供电设备，避免设备老化导致的漏电问题。

5. 完善标准化管理完善煤矿井下供电设备的标准化管理，建立健全的检查记录制度，确保每一台设备的运行情况都能够被跟踪记录。

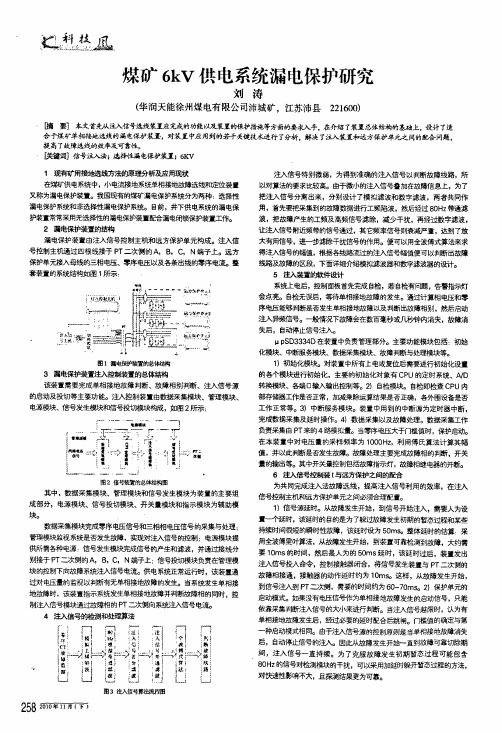

i毪烈；堡且．煤矿6kv供电系统漏电保护研究刘涛(华润天能徐州煤电有限公司沛城矿，江苏沛县221600)随要]本文首先从注入信号选线装置应完成的功能以及装置的保护措施等方面的要求八手，在介绍了装置总体结构的基础上，设计了适合于煤矿单相接地选线的漏电保护装置，对装置中应用到的若干关键技校篷行了分析，解决了注入装置和远方保护单元之问的配合问题，提高了故障选线的效率及可靠性。

D猢】信号注入法；选择性漏电保护装置；6l(V1现有矿用接地选线方法的原理分析及应用现状在煤矿供电系统中，小电流接地系统单相接地故障选线和定位装置又称为漏电保护装置。

我国现有的煤矿漏电保护系统分为两种：选择性漏电保护系统和非选择性漏电保护系统。

目前，井下供电系统的漏电保护装置常常采用无选择性的漏电保护装置配合漏电闭锁保护装置工作。

2漏电保护装置的结构漏电保护装置由注入信号控制主机和远方保护单元构成。

注入信号控制主机通过四根线接于P T二次侧的A，B，C，N端子上。

远方保护单元接入母线的三相电压、零序电压以及各条出线的零序电流。

整套装置的系统结构如图1所禾：氲剪‰护竹^；，w M。

√：毽hM乎碎|一：j”4……’|。

虹山辙妒。

P^j40…～一：降=浮‘：群≯{睁嚣瞬嗣圄墨耍l目曩，，醇畿镞。

雠注入信号特别微弱，为得到准确的注入信号以判断故障线路，所以对算法的要求比较高。

由于微小的注入信号叠加在故障信息上，为了把注入信号分离出来，分别设计了模拟滤波和数字滤波，两者共同作用，首先要把采集到的故障数据进行工频陷波，然后经过80H z带通滤波，把故障产生的工频及高频信号滤除，减少干扰，再经过数字滤波，让注入信号附近频带的信目西过，其它频率信号则衰减严重，达到了放大有用信号，进—步滤除干扰信号的作用。

便可以用全波傅式算法来求得注入信号的幅值，根据各线路流过的注^信号幅值便可以判断出故障线路及故障的区段，下面详细介绍模拟滤波器和数字滤波器的设计。

煤矿井下供电系统中漏电保护技术研究[摘要]文章针对煤矿供电系统中高压漏电保护的问题进行了分析，根据零序电压、电流的特征与高压漏电保护整定原则，对现有电流方向型高压漏电保护装置进行了性能分析，并分析了漏电保护计算整定方案，对实际工作有一定的指导意义。

【关键词】矿井；漏电保护；数据分析近年来，随着大型矿井的增多，煤矿高压漏电保护装置无论在使用、制造和理论研究等方面都有很大的发展和变化。

由于隔爆型高压真空配电装置在井下使用愈来愈广泛，配电装置漏电保护采用零序功率方向型原理，必须正确整定漏电保护，缩小漏电影响范围，保证井下高压供电安全可靠。

1.零序电压的特征煤矿变压器中性点不接地的供电系统，发生一相不完全接地后，故障相对地电压大于零小于相电压，非故障相对地的电压则大于相电压小于线电压，系统的相间电压大小和相位不发生变化，系统的线电压仍保持对称。

发生一相完全接地后，故障相对地电压变为零，非故障相的对地电压升高倍，即为线电压，系统的相间电压的大小及相位均没有发生变化，中性点发生严重位移，中性点对地电压变为相电压，电压互感器开口三角处出现100V的零序电压，故障线路、非故障线路零序电压值相。

2.零序电流的特征正常时各相集中电容在三相对称电压作用下，产生的电容电流也是对称的，在对称点电压的作用下，各相对地电容电流大小相等，相位相差120°，各相对地电容电流矢量和为零。

发生一相接地故障后，故障线路中的零序电流方向由线路指向母线，即滞后于零序电压90°，漏电零序电流的大小与接地时的运行方式和接地阻抗有关，并列回路越多零序电流越大，线路越长零序电流越大，故障线路零序电流大小为本级其它线路零序电流之和。

非故障支路零序电流方向由母线指向线路，即超前于零序电压90°。

3.高压漏电保护整定原则1）高压漏电保护装置主要采取地面变电所、井下中央变电所、采区变电所形成三级保护系统。

发生接地故障的高压线路应动作于信号或跳闸。

论煤矿井下供电系统漏电保护摘要：我国大部分煤矿属于井下煤矿，生产技术环境和生产系统较为复杂。

而供电系统覆盖了生产系统的提升运输、通风、采掘、排水和压气等各个环节和要素，加之煤矿井下灾害因素的影响和制约，均会造成漏电故障时有发生。

为了避免及预防电气设备的损坏、电气火灾、人身触电、以及防止存在瓦斯爆炸，煤尘爆炸等事故，就必须不断地加强对于漏电设施中容易存在的问题进行有效控制。

漏电保护装置担负矿井供电系统漏电监测并实施切断漏电线路功能，从而保护漏电区域作业人员安全和避免因漏电而产生的其他安全管理问题。

关键词：煤矿；供电系统；漏电保护；1煤矿井下电网漏电故障分析1.1煤矿井下基本供电系统我国煤矿井下电网大多由多台动力变压器构成，变压器的高压侧是并联在一起的，电压等级一般为6kV或者10kV，低压侧的电压等级一般为660V，连接各自的用电设备，每台变压器低压侧的电气设备独立运行，没有连接关系。

本文设计的漏电保护装置基于供电单元的相对独立。

变压器的运行方式主要分为中性点接地和中性点不接地两种。

在我国煤矿井下电网中，变压器大多采用中性点不接地的运行方式，漏电电流小，相对安全，但要求相应的保护装置具有一定的灵敏性。

1.2漏电保护设计要求1）安全性。

包括人身安全和设备安全两个方面，人身安全得不到保障可能会对人身体造成直接伤害；设备安全得不到保证则可能会引发其他设备的故障而导致煤矿事故。

漏电故障发生在设备上时，如果故障不能及时排除，将导致故障范围扩大，降低设备使用寿命。

如果单相漏电故障没能快速排除，很有可能发展为相间短路故障，造成更加严重的故障。

针对相间短路故障，大多采取超前切断故障的方法。

2）可靠性。

在漏电保护范围内，发生应该动作的故障时，漏电保护装置不会拒绝动作；发生不应该动作的故障时，它不会错误动作，这就是漏电保护可靠性的要求。

为了增加保护的可靠性，应该采取后备保护措施，提高漏电保护装置的质量，加强对漏电保护设备运行、维护的管理[5]。

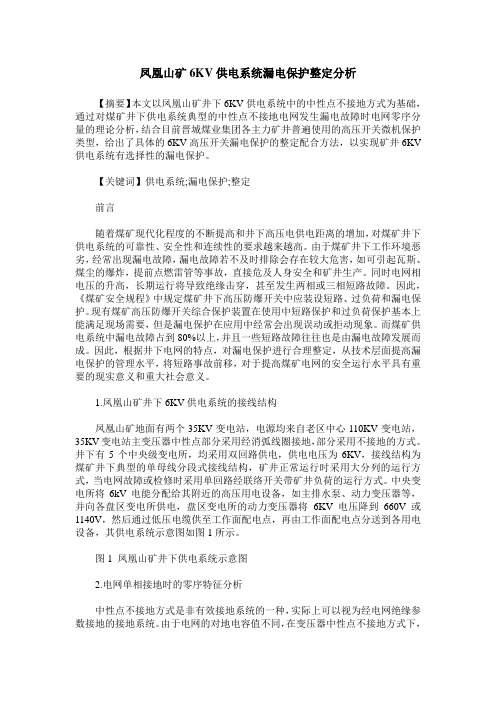

凤凰山矿6KV供电系统漏电保护整定分析【摘要】本文以凤凰山矿井下6KV供电系统中的中性点不接地方式为基础，通过对煤矿井下供电系统典型的中性点不接地电网发生漏电故障时电网零序分量的理论分析，结合目前晋城煤业集团各主力矿井普遍使用的高压开关微机保护类型，给出了具体的6KV高压开关漏电保护的整定配合方法，以实现矿井6KV 供电系统有选择性的漏电保护。

【关键词】供电系统;漏电保护;整定前言随着煤矿现代化程度的不断提高和井下高压电供电距离的增加，对煤矿井下供电系统的可靠性、安全性和连续性的要求越来越高。

由于煤矿井下工作环境恶劣，经常出现漏电故障，漏电故障若不及时排除会存在较大危害，如可引起瓦斯、煤尘的爆炸，提前点燃雷管等事故，直接危及人身安全和矿井生产。

同时电网相电压的升高，长期运行将导致绝缘击穿，甚至发生两相或三相短路故障。

因此，《煤矿安全规程》中规定煤矿井下高压防爆开关中应装设短路、过负荷和漏电保护。

现有煤矿高压防爆开关综合保护装置在使用中短路保护和过负荷保护基本上能满足现场需要，但是漏电保护在应用中经常会出现误动或拒动现象。

而煤矿供电系统中漏电故障占到80%以上，并且一些短路故障往往也是由漏电故障发展而成。

因此，根据井下电网的特点，对漏电保护进行合理整定，从技术层面提高漏电保护的管理水平，将短路事故前移，对于提高煤矿电网的安全运行水平具有重要的现实意义和重大社会意义。

1.凤凰山矿井下6KV供电系统的接线结构凤凰山矿地面有两个35KV变电站，电源均来自老区中心110KV变电站，35KV变电站主变压器中性点部分采用经消弧线圈接地，部分采用不接地的方式。

井下有5个中央级变电所，均采用双回路供电，供电电压为6KV，接线结构为煤矿井下典型的单母线分段式接线结构，矿井正常运行时采用大分列的运行方式，当电网故障或检修时采用单回路经联络开关带矿井负荷的运行方式。

中央变电所将6kV电能分配给其附近的高压用电设备，如主排水泵、动力变压器等，并向各盘区变电所供电，盘区变电所的动力变压器将6KV电压降到660V或1140V，然后通过低压电缆供至工作面配电点，再由工作面配电点分送到各用电设备，其供电系统示意图如图1所示。

矿井供电漏电保护系统研究
随着我国煤炭产业的不断发展，矿井电气设备的安全问题越来越受到重视。

矿井供电
漏电保护系统是煤矿电气安全保障的重要一环。

本文通过对矿井供电漏电保护系统的研究，分析其工作原理、结构组成以及优缺点，并提出改进方案，以期为煤矿电气安全保障提供
参考。

矿井供电漏电保护系统主要是用于检测和处理矿井电气设备发生漏电时，及时切断电源，保护人身安全。

它的工作原理是通过电流互感器感应电路中的漏电电流，在保护器中
产生漏电信号，从而控制开关切断电源。

矿井供电漏电保护系统具有响应速度快、可靠性高、安装维护方便等优点，但也存在
以下缺点：
1、系统对电流和电压的适应性差，无法适应变化较大的电源波动。

2、系统容易受到电磁干扰，产生误切和误报等问题。

3、系统无法判断漏电位置，无法精确定位故障点。

四、改进方案
针对以上缺点，提出了以下改进方案：
1、采用数字信号处理技术，提高系统的抗干扰能力。

2、结合电源稳定技术，解决系统对电源波动的适应问题。

3、引入定位技术，提高系统故障定位的准确性。

总之，矿井供电漏电保护系统是煤矿电气安全保障的重要一环，其稳定可靠的工作对
煤矿的生产安全具有重要意义。

本文的改进方案可以进一步提高系统的可靠性和精确性，
为煤矿的安全生产提供有力保障。

工业技术科技创新导报 Science and Technology Innovation Herald75随着煤矿现代化程度的不断提高，井下高压供电线路的不断增加，对煤矿井下供电系统的可靠性、安全性的要求越来越高。

所谓漏电,就是指三相电网中的任一相导线经电阻与地或地线相接:而单相接地是指任一相导线直接与地或地线相接,又称金属性接地。

由于煤矿井下工作环境恶劣，经常出现漏电故障，漏电故障若不及时排除会存在较大危害，如可引起瓦斯、煤尘的爆炸等等,直接危及人身安全和矿井生产。

同时电网相电压的升高，长期运行将导致绝缘击穿，甚至发生两相或三相短路故障。

因此,安全可靠的漏电保护系统对井下安全供电具有重要意义。

1 中性点不接地系统单相接地时零序特征分析我国《煤矿安全规程》严格规定：严禁井下配电变压器中性点直接接地；严禁由地面中性点直接接地的变压器或发电机直接向井下供电。

因此,中性点不接地系统单相接地时零序特征分析尤为重要。

正常运行情况下，各相对地有相同的电容0C ，在相电压的作用下，每相都有一超前电压90°的电容电流流入地中，并三相电容电流之和为零，中性点对地无电压，因为电容电流很小，其在线路上产生的电压降可以忽略不计，故可以认为各相电压均与各相电势相等。

电压、电流向量图如图1所示。

发生单相（例如A相）金属性接地时，若忽略较小的电容电流产生的电压降，则电网中各处故障相的对地电压都变为零。

于是A 相对地电容被短接，只有B 相和C 相对地电容中还存在电流，此时中性点对地电压上升为相电压，非故障相的对地电压变为线间电压（升高3倍）。

由于相电压和电容电流的对称性已破坏，因而出现了零序电压和零序电流，零序电压为故障相正常电势的三倍，故障点的零序电流是正常运行时每相对地电容电流的三倍，其相位落后于零序电压90°。

电压、电流向量图如图2所示。

开滦钱家营矿井下6 kV漏电保护系统的研究①张太浩(河北能源职业技术学院 河北唐山 063000)摘 要：该文研究了钱家营矿井下6 kV漏电保护系统的应用，通过对中性点不接地电网发生漏电故障时零序特征分量的分析,结合钱家营矿井下高爆开关的微机综合保护器工作特性，提出了煤矿井下6 kV高压供电系统漏电保护的方法及定值整定,较好的解决了钱家营矿井下6 kV高压供电系统选择性漏电保护的难题。

我国煤矿井下供电及漏电保护现状分析1. 引言1.1 煤矿安全生产的重要性煤矿是我国能源工业的重要组成部分，煤矿安全生产关乎着国家能源安全和经济发展。

煤矿事故不仅会造成人员伤亡和财产损失，还会影响国家的形象和社会稳定。

确保煤矿安全生产具有重要意义。

煤矿安全生产的重要性主要表现在以下几个方面：煤矿作为我国重要的能源产业，是支撑国民经济发展的重要基础。

煤炭资源的开采和利用关系到国家能源安全和经济发展，煤矿安全生产是保障能源供应和经济运行的重要保障。

煤矿事故是一种严重的社会问题，事故给家庭和社会带来不幸和痛苦，影响社会和谐稳定。

煤矿安全生产是企业的生产经营责任和社会责任，只有确保安全生产，才能保障企业的可持续发展和社会的和谐稳定。

加强煤矿安全生产，提高煤矿生产设施的安全性和稳定性，是当前和未来煤矿工作的重要任务和挑战。

只有不断完善安全管理制度，加强安全意识教育，提高技术水平和管理水平，才能有效降低煤矿事故风险，实现安全生产目标，保障煤矿工人的生命安全和健康。

1.2 井下供电及漏电保护的重要性井下供电及漏电保护是煤矿安全生产中至关重要的环节。

在煤矿井下工作环境复杂、地质条件恶劣的情况下，供电系统的稳定性和安全性直接关系到矿工的生命安全和矿山的生产运行。

保障井下供电系统的正常运行，不仅能够提高矿山生产效率，同时也是确保矿工在井下工作时能够获得必要的照明和通讯保障。

井下漏电保护装置的存在和有效运行也是十分重要的。

漏电保护装置可以在发生漏电时及时切断电源，避免触电事故的发生，有效保护矿工的生命财产安全。

对井下供电及漏电保护的重视和维护工作至关重要，只有确保供电系统的安全稳定性和漏电保护装置的有效运行，才能有效地提高煤矿的安全生产水平，保障矿山的生产安全和稳定。

(204字)2. 正文2.1 井下供电系统现状分析井下供电系统是煤矿生产中不可或缺的重要设施，其稳定运行直接关系到煤矿生产的安全和正常进行。

目前我国煤矿井下供电系统存在以下几个主要特点：1. 能源供给多样化：煤矿井下供电系统能源供给主要来源于国家电网和矿用发电机组。

煤矿井下漏电保护及相应措施探讨摘要：煤矿井下作业环境复杂，对于供电系统来说，一旦发生漏电问题，可能会引发严重事故，因此，煤矿企业方面需要重视井下漏电问题，采取有效措施进行防护。

要正确选择和应用漏电保护技术，同时加强供电系统检修，消除电力隐患，进一步提高井下供电安全性，创造一个稳定的生产环境。

本文结合煤矿井下生产，对供电系统漏电保护进行分析研究，提出了几点解决措施。

关键词：供电系统；漏电保护；井下开采；保护装置引言煤矿井下环境非常恶劣，虽然煤矿开采单位在开采煤矿时已经采用比较先进的低压馈电技术，但是一些普通的电气设备在使用过程中仍然会受到恶劣环境的影响，容易出现漏电、短路等故障。

其中，漏电事故的危害最大，一旦出现漏电问题，将会给矿井内工作人员的人身安全造成很大的威胁，所以，必须要做好煤矿井下漏电保护工作。

下文对此进行简要阐述。

一、煤矿井下供电系统漏电原因分析（一）设备自身问题设备因素是系统漏电的主要因素之一，由于矿井的工作环境比较恶劣，大部分的电缆都会发生绝缘老化、潮湿等问题，从而影响到系统的正常、稳定、安全的工作，导致绝缘参数的电阻值大幅度降低，最终导致漏电问题的出现。

而且，由于相应的开关设备已经使用了很久，接线板很有可能会被水浸透，肯定会有漏电的问题，而且，机械设备内部的电路系统也有可能会因为绝缘老化，导致导线接触金属外壳漏电。

此外，由于长期使用，电气设备的电线绝缘性能都会降低，线圈的散热效率也会降低，导致线圈的材质发生老化，甚至有可能从内部连接处脱落。

（二）安装施工因素在煤矿井下生产系统构建过程中，供电系统施工属于重点内容，为了提高整个机电设备的使用的质量，必须确保整个作业过程的完整性、规范性。

而不正确的施工作业将会影响整个机电设备使用的安全和使用的效率。

如果电缆的安装方式有问题，则会导致相线与接地线路的连接不正确，在供电后会发生严重的漏电现象。

另外，电缆结构与相应设备的连接存在问题，如芯线接合强度不足、封口效果不佳、压板结构紧密性不足等问题，将导致接合接头脱落，从而影响相线与金属外壳的搭接效果。

我国煤矿井下供电及漏电保护现状分析【摘要】本文对我国煤矿井下供电及漏电保护现状进行了详细分析。

在分别对煤矿井下供电现状和漏电保护现状进行了介绍。

在分析了煤矿井下供电设备情况和安全隐患，并探讨了漏电保护设备情况、漏电事故频发原因和保护技术现状。

结论指出我国煤矿井下供电存在较大安全隐患，漏电保护技术还需进一步改进。

该研究对煤矿井下电力系统的安全与稳定具有一定的参考价值，有助于提高煤矿工作人员的安全意识并促进煤矿井下电力系统的健康发展。

【关键词】煤矿，井下供电，漏电保护，安全隐患，设备情况，事故频发原因，技术现状，改进，供电现状，结论1. 引言1.1 煤矿井下供电现状分析煤矿井下供电是煤矿生产中至关重要的一环，其安全稳定直接关系到煤矿生产和工人生命财产安全。

目前我国煤矿井下供电现状整体良好，采用传统的电缆供电和移动式供电车等方式，能够满足煤矿生产的需求。

但是也存在一些问题和隐患，如设备老化、线路过载等现象较为普遍。

由于煤矿环境较为恶劣，电气设备易受潮湿和粉尘侵蚀，增加了供电安全隐患。

需要加强对煤矿井下供电设备的维护和管理，确保供电设备正常运行。

在今后的研究中，还需对煤矿井下供电进行进一步探讨，提高供电系统的运行效率和安全性，为煤矿生产提供稳定、安全的电力支持。

希望通过对煤矿井下供电现状的分析，可以为解决煤矿供电领域存在的问题提供一定的参考和启示。

1.2 煤矿井下漏电保护现状分析煤矿井下漏电保护现状分析：在我国煤矿井下，漏电保护是关乎矿工生命安全的重要问题。

目前我国煤矿井下漏电保护存在不少问题和挑战。

煤矿井下漏电保护设备的更新和维护存在滞后的现象。

由于煤矿井下环境的特殊性，漏电保护设备容易受到灰尘、潮湿等因素的影响，导致设备老化较快，需要及时更换和维护。

一些煤矿企业在设备更新方面投入不足，导致漏电保护设备的性能和可靠性无法得到保障。

煤矿井下漏电事故频发，原因之一是煤矿井下漏电保护技术水平有待提高。

目前，煤矿井下漏电保护技术主要以过电流保护和接地保护为主，对于绝缘故障的检测能力较弱，容易造成漏电事故的发生。
