配电自动化终端常见故障及运维优化发布时间：2023-01-13T08:16:36.763Z 来源：《当代电力文化》2022年第15期作者：林浩辉[导读] 配电自动化终端在电网体系中扮演至关重要的角色,需要做好终端运维管理工作。
林浩辉广东电网有限责任公司揭阳供电局广东揭阳 522000摘要:配电自动化终端在电网体系中扮演至关重要的角色,需要做好终端运维管理工作。
配电自动化体系的不断发展,更加强调配电终端的作用。
另一方面,配电自动化终端本身也存在故障类型多、运维难度大等特征,因此有必要深入总结终端故障类型,并为开展运维管理工作提供有效措施。
关键词:配电自动化；终端常见故障；运维优化配电自动化终端能够收集数据传递数据,实时检测配电网的故障问题,实现自动监控等功能。
在整个配电系统中配电自动化终端最为关键的构成部分,直接影响着整体的配电系统运行效率和稳定性,因此要保障配电自动化终端的系统流畅性和稳定的运行状态。
本文对配电自动化终端的常见故障进行了探讨,分析了配電自动化终端的运维管理措施。
一、配电自动化终端常见故障1.通信中断配电自动化终端的通信中断现象主要发生在终端与厂站之间,如果发生通信中断,远程控制终端能够接收到上报的中断信号,并由此对配电终端故障进行定位。
另一个发生通信中断的常见部位是联络开关,当联络开关发生中断信号后,则无需处理联络开关发出的恢复性提示信息。
2.环网运行故障当前配电网络主要采取开环运行方式,如果配电网络发生合环运行故障,对于配电终端故障的定位效果受到影响,无法准确定位故障点。
另一方面,由于合环运行操作时间较短,处理环网运行故障时需要关注到报警信息。
环网运行故障信息包括功率、故障隔离等多种内容,均包含在上传的故障信息中。
3.配电终端漏报这种故障通常发生在配网体系的中间段,如果发生漏报现象,系统可以根据漏报现象的特征进行判别。
供电开关故障也是常见故障之一,这种故障会导致定位精度下降。
处理开关故障时需要判断电流的达标状况,进而确定是否存在漏报现象,在处理漏报现象的同时反馈故障处理信息。

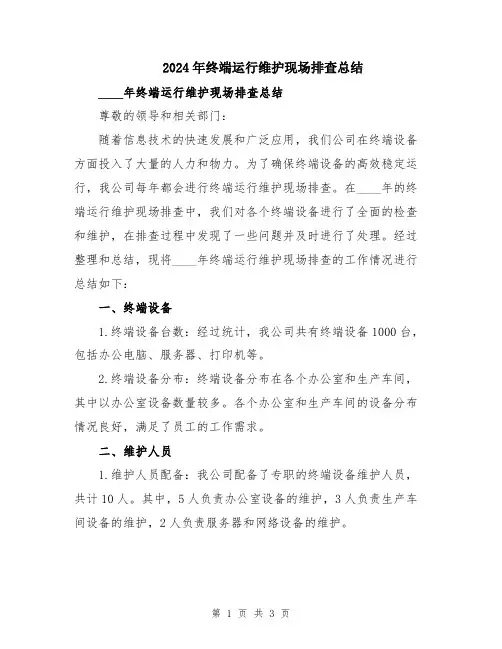

2024年终端运行维护现场排查总结____年终端运行维护现场排查总结尊敬的领导和相关部门：随着信息技术的快速发展和广泛应用，我们公司在终端设备方面投入了大量的人力和物力。
为了确保终端设备的高效稳定运行，我公司每年都会进行终端运行维护现场排查。
在____年的终端运行维护现场排查中，我们对各个终端设备进行了全面的检查和维护，在排查过程中发现了一些问题并及时进行了处理。
经过整理和总结，现将____年终端运行维护现场排查的工作情况进行总结如下：一、终端设备1.终端设备台数：经过统计，我公司共有终端设备1000台，包括办公电脑、服务器、打印机等。
2.终端设备分布：终端设备分布在各个办公室和生产车间，其中以办公室设备数量较多。
各个办公室和生产车间的设备分布情况良好，满足了员工的工作需求。
二、维护人员1.维护人员配备：我公司配备了专职的终端设备维护人员，共计10人。
其中，5人负责办公室设备的维护，3人负责生产车间设备的维护，2人负责服务器和网络设备的维护。
2.维护人员能力：维护人员具有较高的技术水平和丰富的实际工作经验。
他们能够快速排查和解决设备故障，并能够根据工作需要进行设备升级和优化。
三、排查内容1.硬件排查：维护人员对每台终端设备的硬件进行了全面检查，包括电源、主板、内存、硬盘等部件。
并对存在问题的设备进行维修或更换。
2.系统排查：维护人员对每台终端设备的操作系统进行了排查和维护。
他们更新了操作系统的补丁和驱动程序，并进行了病毒查杀和系统优化工作。
3.网络排查：维护人员对局域网和广域网的网络设备进行了排查并修复了存在的问题。
他们确保了网络的稳定运行，提高了终端设备的网络性能。
四、排查结果1.设备故障率下降：经过本次排查，设备故障率相比去年大幅下降。
这得益于维护人员的及时维修和维护，以及员工的正确使用与保养。
2.维护周期优化：维护人员根据终端设备的实际情况，优化了维护周期。
采取定期巡检和不定期维修相结合的方式，确保设备运行状态良好。

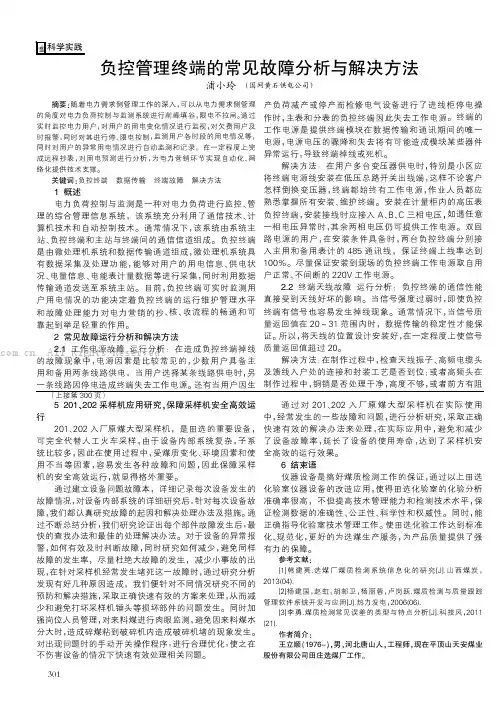

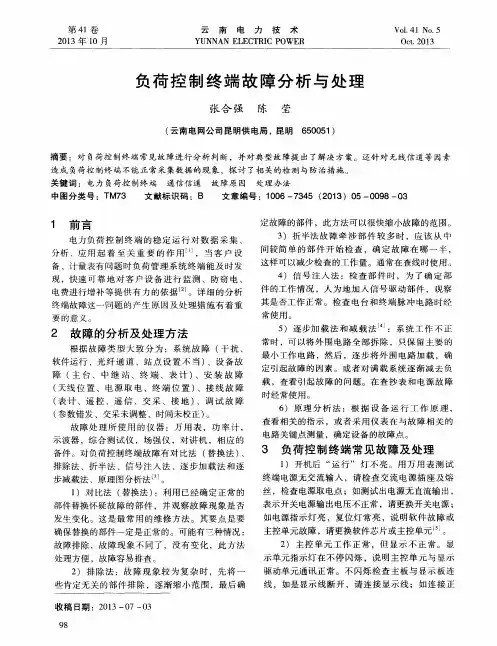

摘要:随着电力需求侧管理工作的深入，可以从电力需求侧管理的角度对电力负荷控制与监测系统进行削峰填谷，限电不拉闸。
通过实时监控电力用户，对用户的用电变化情况进行监视，对欠费用户及时报警，同时对其进行停、限电控制，监测用户各时段的用电情况等，同时对用户的异常用电情况进行自动监测和记录，在一定程度上完成远程抄表，对用电预测进行分析，为电力营销环节实现自动化、网络化提供技术支撑。
关键词:负控终端数据传输终端故障解决方法1概述电力负荷控制与监测是一种对电力负荷进行监控、管理的综合管理信息系统，该系统充分利用了通信技术、计算机技术和自动控制技术。
通常情况下，该系统由系统主站、负控终端和主站与终端间的通信信道组成。
负控终端是由微处理机系统和数据传输通道组成，微处理机系统具有数据采集及处理功能，能够对用户的用电信息、供电状况、电量信息、电能表计量数据等进行采集，同时利用数据传输通道发送至系统主站。
目前，负控终端可实时监测用户用电情况的功能决定着负控终端的运行维护管理水平和故障处理能力对电力营销的抄、核、收流程的畅通和可靠起到举足轻重的作用。
2常见故障运行分析和解决方法2.1工作电源故障运行分析：在造成负控终端掉线的故障现象中，电源因素是比较常见的，少数用户具备主用和备用两条线路供电，当用户选择某条线路供电时，另一条线路因停电造成终端失去工作电源。
还有当用户因生产负荷减产或停产而检修电气设备进行了进线柜停电操作时，主表和分表的负控终端因此失去工作电源。
终端的工作电源是提供终端模块在数据传输和通讯期间的唯一电源，电源电压的骤降和失去将有可能造成模块某些器件异常运行，导致终端掉线或死机。
解决方法：在用户多台变压器供电时，特别是小区应将终端电源线安装在低压总路开关出线端，这样不论客户怎样倒换变压器，终端都始终有工作电源，作业人员都应熟悉掌握所有安装、维护终端。
安装在计量柜内的高压表负控终端，安装接线时应接入A、B、C三相电压，如遇任意一相电压异常时，其余两相电压仍可提供工作电源。

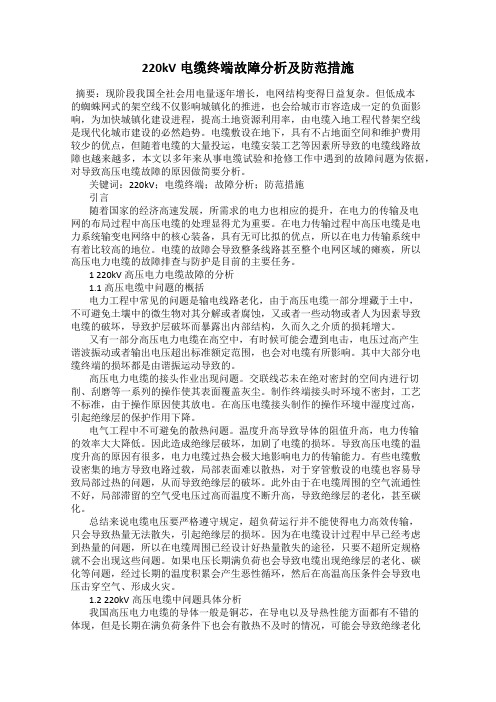

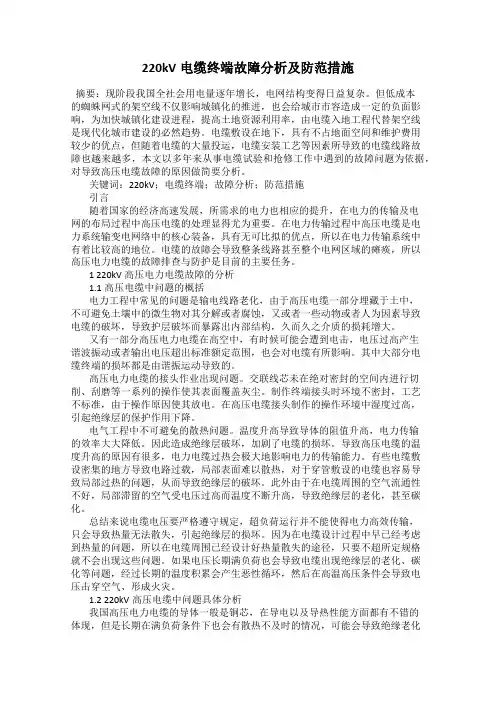

电缆终端故障分析报告模板1. 引言本报告针对某电缆终端的故障进行了详细分析，旨在确定故障原因并提出合理解决方案。
通过分析电缆终端的设计、制造、安装等各个环节，结合实际故障现象和测试数据，为故障的处理提供科学依据。
2. 故障描述该电缆终端在某次高压负荷运行时，出现了温度升高、压力异常等异常现象，导致设备无法正常工作。
故障原因有待进一步分析和解决。
3. 故障排查过程3.1 现场勘察我们首先进行了现场勘察，对电缆终端进行了详细的目视检查。
发现电缆终端外观无明显损坏，连接接头紧固可靠，无渗漏问题。
3.2 测试数据采集为了更好地分析故障原因，我们对电缆终端进行了测试数据的采集。
通过温度和压力传感器采集了相应的数据，并结合实际工作情况，得到了如下测试结果：- 温度升高超过正常值- 压力异常增大3.3 故障模拟试验为了验证我们的推测，我们进行了故障模拟试验。
在实验室条件下，我们模拟了高负荷工作状态，并对电缆终端进行了长时间测试。
实验结果表明，电缆终端在高负荷工况下，存在温升异常、压力增大等问题。
3.4 故障原因分析综合以上现场勘察、测试数据采集和故障模拟试验的结果，我们得出以下故障原因的分析：- 终端内部接触异常：可能由于装配过程中人为原因导致终端内部的接触不良，造成电流集中和温度升高。
- 终端绝缘老化：长时间高温工作可能导致绝缘材料老化，电缆终端的绝缘性能下降，压力异常增大。
4. 解决方案基于故障原因的分析，我们提出以下解决方案：- 检查和维修：对终端内部接触进行全面检查和维修，确保连接可靠性。
- 绝缘改进：研发更加耐高温的绝缘材料，提高电缆终端的绝缘性能，防止老化。
- 降低负荷：减少电缆终端的负荷，避免高温工作条件。
5. 结论通过对电缆终端故障的详细分析和测试，我们发现故障原因可能是终端内部接触异常和绝缘老化引起的。
为此，我们提出了相应的解决方案，包括检查和维修、绝缘改进以及降低负荷。
希望这些解决方案能够解决电缆终端故障问题，并提供科学依据和技术支持。

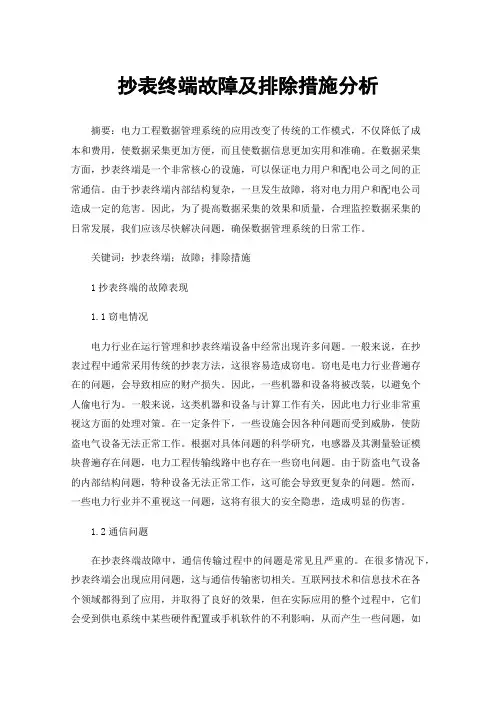

抄表终端故障及排除措施分析摘要：电力工程数据管理系统的应用改变了传统的工作模式，不仅降低了成本和费用，使数据采集更加方便，而且使数据信息更加实用和准确。
在数据采集方面，抄表终端是一个非常核心的设施，可以保证电力用户和配电公司之间的正常通信。
由于抄表终端内部结构复杂，一旦发生故障，将对电力用户和配电公司造成一定的危害。
因此，为了提高数据采集的效果和质量，合理监控数据采集的日常发展，我们应该尽快解决问题，确保数据管理系统的日常工作。
关键词：抄表终端；故障；排除措施1抄表终端的故障表现1.1窃电情况电力行业在运行管理和抄表终端设备中经常出现许多问题。
一般来说，在抄表过程中通常采用传统的抄表方法，这很容易造成窃电。
窃电是电力行业普遍存在的问题，会导致相应的财产损失。
因此，一些机器和设备将被改装，以避免个人偷电行为。
一般来说，这类机器和设备与计算工作有关，因此电力行业非常重视这方面的处理对策。
在一定条件下，一些设施会因各种问题而受到威胁，使防盗电气设备无法正常工作。
根据对具体问题的科学研究，电感器及其测量验证模块普遍存在问题，电力工程传输线路中也存在一些窃电问题。
由于防盗电气设备的内部结构问题，特种设备无法正常工作，这可能会导致更复杂的问题。
然而，一些电力行业并不重视这一问题，这将有很大的安全隐患，造成明显的伤害。
1.2通信问题在抄表终端故障中，通信传输过程中的问题是常见且严重的。
在很多情况下，抄表终端会出现应用问题，这与通信传输密切相关。
互联网技术和信息技术在各个领域都得到了应用，并取得了良好的效果，但在实际应用的整个过程中，它们会受到供电系统中某些硬件配置或手机软件的不利影响，从而产生一些问题，如电力工程通信基站、传输路径等问题，这将直接影响传输工作的日常开展，而通信传输难以解决其基本功能和效果，使电力行业无法获取用户的用电状况，严重影响用电数据和信息的可靠性和准确性。
从传统通信组件到内部电源系统的信息传输中的各种问题将直接影响从传统通信组件传输的所有数据。
配电自动化终端的常见故障分析及运维管理发布时间：2021-06-04T03:45:21.349Z 来源：《中国科技人才》2021年第9期作者：彭铁栓[导读] 电力资源作为最重要的国计民生资源，在生产生活中发挥着不可替代的作用。
内蒙古电力（集团）有限责任公司薛家湾供电局 010300摘要：配电自动化控制终端不仅具有数据采集和传输功能，而且能够满足配电网实时故障检测和自动监测的要求。
总的来说，控制终端的运行状况和系统的流畅性直接影响到整个配电系统。
本文主要分析了配电自动化控制终端的基本功能和常见故障问题，以期增强控制终端的稳定性和安全性。
此外，本文还总结了一些重要故障问题产生的原因，提出了一些切实可行的方法。
关键词：配电自动化终端；常见故障分析；运维管理导言：电力资源作为最重要的国计民生资源，在生产生活中发挥着不可替代的作用。
目前，配电线路是实现电力资源输送的主要方式，但故障排除和安全管理的重要性日益提高。
虽然电能管理的范围已经包括了配电线路的管理和运行，但在现实主客观双重环境下，配电线路容易发生各种故障。
一旦发生故障，小故障往往会降低电力系统的运行效率，大故障会因交通不畅而被切断，影响生产生活，造成重大安全事故，甚至造成人员伤亡和财产损失。
1配电网自动化故障的排除1.1配电终端通信中断配电站终端（以下简称DTU）的通信中断主要表现为终端在主站系统中是否为“否”，此类缺陷属于严重缺陷，应安排人员尽快消除缺陷。
造成此类故障的原因大致可分为两类：一类是ICT管辖的OLT、ONU和通信光缆故障，导致通信中断；另一类是DTU故障。
发生故障时，配电自动化运维人员应立即与相应的ICT部门负责人联系，核实是否存在通信部分故障。
如果通信失败，应与信息通信技术部进行相关工作。
否则，应安排运维人员到线路断开的车站检查DTU故障。
运维人员到达现场后，首先检查DTU电源是否正常工作。
具体来说，DTU的工作指示灯电源指示灯是否为绿色。
常见的用户终端设备故障1. 电脑无法开机当电脑无法开机时，可能是以下几个常见原因造成的故障：•电源故障：检查电脑是否插上电源且电源线是否正常。
可以尝试更换电源线或者插头。
•硬件故障：可能是硬盘、内存条或者显卡等硬件损坏导致的无法开机。
建议将电脑送修专业维修人员进行检修。
•操作系统故障：在开机时出现蓝屏或者黑屏可能是操作系统问题导致的。
可以尝试进入安全模式或者使用系统恢复盘进行修复。
2. 移动设备无法正常充电移动设备无法正常充电可能是以下原因引起的故障：•充电线故障：检查充电线是否正常连接并且没有断裂。
尝试更换充电线。
•充电器故障：尝试使用其他充电器进行充电，如果充电正常则说明原充电器存在故障。
•电池问题：移动设备电池老化或者损坏可能导致无法正常充电。
建议更换新电池。
•充电接口故障：检查充电接口是否有灰尘或者杂物阻塞，可以使用刷子或者棉签清理充电接口。
3. 手机无法联网当手机无法联网时，可能是以下原因导致的故障：•信号问题：检查手机信号是否弱或者无信号。
可以尝试移动到较高处或者开启飞行模式后关闭重新连接信号。
•网络设置问题：检查手机是否开启了飞行模式或者移动数据是否被关闭。
确保手机网络设置正确。
•APN设置问题：APN（存取点名称）设置错误也可能导致手机无法联网。
可以在手机设置中检查APN设置，确保设置正确。
•运营商问题：如果以上方法都没有解决问题，则可能是运营商的网络故障。
可以联系运营商进行咨询或者等待网络恢复。
4. 打印机无法正常工作打印机无法正常工作可能是以下原因引起的故障：•连接问题：检查打印机是否正确连接到电脑或者网络。
确保打印机与电脑或者网络的连接正常。
•驱动程序问题：如果打印机没有正确安装驱动程序，则无法正常工作。
可以尝试重新安装或者更新打印机驱动程序。
•纸张问题：打印机中纸张可能被卡住或者用完。
检查打印机内是否有纸张，如果有纸张卡住，则将其取出。
•墨盒问题：打印机墨盒可能损坏或者用尽。
用电信息采集终端：用电信息采集终端是对各信息采集点用电信息采集的设备，简称采集终端。
可以实现电能表数据的采集、数据管理、数据双向传输以及转发或执行控制命令的设备。
用电信息采集终端按应用场所分为专变采集终端、集中抄表终端（包括集中器、采集器）、分布式能源监控终端等类型。
专变采集终端：专变采集终端是对专变用户用电信息进行采集的设备，可以实现电能表数据的采集、电能计量设备工况和供电电能质量监测，以及客户用电负荷和电能量的监控，并对采集数据进行管理和双向传输。
集中抄表终端：集中抄表终端是对低压用户用电信息进行采集的设备，包括集中器、采集器。
集中器是指收集各采集器或电能表的数据，并进行处理储存，同时能和主站或手持设备进行数据交换的设备。
采集器是用于采集多个或单个电能表的电能信息,并可与集中器交换数据的设备。
采集器依据功能可分为基本型采集器和简易型采集器。
基本型采集器抄收和暂存电能表数据，并根据集中器的命令将储存的数据上传给集中器。
简易型采集器直接转发集中器与电能表间的命令和数据。
遥控：主站可以根据需要向终端或电能表下发遥控跳闸命令，控制用户开关跳闸。
主站可以根据需要向终端或电能表下发允许合闸命令，由用户自行闭合开关。
遥控跳闸命令包含告警延时时间和限电时间。
控制命令可以按单地址或组地址进行操作，所有操作应有操作记录。
保电：主站可以向终端下发保电投入命令，保证终端的被控开关在任何情况下不执行任何跳闸命令。
保电解除命令可以使终端恢复正常受控状态。
一．电源部分（1）.5010电源电路图分析：1.检测时主要勘察R89与R88之间的电压是否正常，如果此处正常则可保证POUT点电压输出的稳定。
2.SW的功能是弄过LM5010MH软件的设置调节输出，来保证POUT点的电压稳定的输出。
故障分析1.输出无电压：输出和地短路，芯片有脚短路，芯片贴反。
2.输出有电压输出电压不对：R88，R89反馈分压电阻有贴错或损坏。
二极管D4贴反。
电感贴错（方向旋转90度造成电感短路）。
3.输出功率不够，经常在负载增大时终端复位，电感磁芯（外壳）损坏。
330Uf/100V电解电容极性装反。
4.前端桥堆虚焊造成某项供电输出电压低，电表不能正常启动。
（2）隔离电源5V12V电路分析：1.光电耦合nec2501的作用是洗除杂波。
2.POUT输出端，JP4的作用是什么？？？？？故障分析1.输出电压没有：输入电源短接点没有焊。
芯片61085贴反。
控制脚没有拉高（CPU管脚无输出，或者蜈蚣插座接触不好，也有蜈蚣座子脚没插到孔里的情况）。
输出端如果断路也会造成电表工作不起来，输出端断路有几种情况（4P座子下面焊结短路，旁边螺丝垫片太大造成短路，主板芯片短路）。
2.输出电压不对：反馈分压电阻电阻值不对（红色位号电阻）。
光耦虚焊或者431稳压管虚焊都会造成输出电压偏高，有时输出电解电容漏液就是因为输出电压高过了，电解电容所能承受的电压。
（3）主要工作电源LM2841电路分析：1.此电源是给芯片内部提供1.5V电源，通过多次降压从5.4V降至1.5V。
故障分析：1.输出电压不对，芯片贴反，R30，R31反馈电阻电阻不对。
电感贴错90度造成电感短路。
2.输出功率异常：有可能22uH电感破损。
3.输出电压不稳定，在跳变。
原因可能是C23贴片电容有问题。
4.输出电压为0，电源短路。
重点看是否有3.3V的电源对地短路。
5.输出电压为0-3.3之间，可能3.3V上某个芯片贴反，比如存储器贴反。
（4）电池升压电源8355电路分析：1.此电路为，系统断电后，蓄电池提供电源是的个升压电路，从3.8V升至5V故障分析终端掉电不工作：1.首先短接Q5的输入和输出，用万用表测量输出电压是否有5V。
如果没有，则Q8302T(丝印KKA)可能贴错.出现过贴成S1206B15(丝印SAD)的情况。
8355损坏的情况还没有遇到过。
2.如果8355电路正常，则掉电不工作的问题应该出在两个控制信号。
也可能是两个三极管有坏的。
另外R25100K的电阻如果贴小了也可能出现掉电不工作。
理论上Q5的控制端电压越接近0MOS管Q5的导通效果越好。
（5）电池充电电路故障分析：电池不充电的现象还没遇到过。
如果不充电，估计LM317焊反或者焊错的可能性比较大。
另外也有可能是CHAG-ON信号没有造成的。
Q9SSM3J304T（丝印JJ2）焊错的情况还没遇到过。
如果有问题也应该注意一下。
二．计量部分1.电压采样如果校表的时候有某项的电压没有则可能是PT损坏了，可以通过测量PT两端的电阻值来判断，PT13脚的电阻值约为110左右，PT24脚的电阻值约为75左右。
PT24脚的电阻值不对也可能是240欧姆贴错或损坏。
2.电流采样故障分析如果校表的时候出现某相电流没有,可能是电流采样电阻个别不太好.也可能是电流互感器的引出线有断路情况.3.通讯，故障分析通讯不好最直接的反映就是校表的时候电压电流都没显示.一般是ADEOUT脚上的问题,这个脚上有个电容要去掉,否则会影响通讯。
三．液晶显示部分液晶显示不正常,通常是单片机输出脚有彼此之间有短路现象存在，要不就是液晶本身有问题。
四．按键部分故障分析：出现按键没反应的情况有可能是：1.有某个按键一直处于按下的状态，多是由焊接时某个按键的脚短路造成的。
2.按键短坏，或CPU管脚有连焊现象。
断路的情况还没遇到过.五．红外部分故障分析:红外的故障很少遇到,如果有应该查是否收发和载波信号线有短路或断路的情况.六．485部分485电路的检测主要测试通讯是否正常以及指示灯是否正常。
新国网终端有两路485。
测量时把终端的485和表的485线连接好。
打开测试软件，波特率选择9600，将电脑的串口线插在终端的串口上。
发透传命令：68C900C900684B FF FF FF FF51106000000100026B8F0A10006811 1111111111681104333334331816000000000000000000000000000000006516红色区域111111111111代表是表的地址。
蓝色区域18在表地址不同时校验码不同。
紫色区域02代表第一路485，选择第二路485的时候应改为03。
透传命令发出去以后，如果通讯正常应该会返回如下信息：689E009E0068887105010050106000000100031800FEFEFEFE6811111111111168910833333433 4C3A33338816F916红色区域代表表的当前有功总电量。
同时注意观察第一路485的通讯指示灯是否正常。
正常情况应该是绿灯先亮，红灯后亮。
（绿灯是终端发信息，红灯是终端接收收信息）第二路485的测量只需要把紫色区域02更改为03，485线接在第二路485上即可。
故障分析：1.首先确定程序是否是对的，因为有的版本程序可能不支持某路485。
2.通讯正常灯不亮，发光二极管的极性可能错了，多是由二极管装反造成。
可能一个反了，也可能两个灯都反了。
3.通讯没有，灯也不亮，应该是单片机输出脚存在短路或断路情况，万用表测量一下即可发现问题。
4.通讯时绿灯闪过，红灯没闪，多是485电路出了问题。
光耦有坏的可能，收发匹配电阻也有可能焊接错误或者坏掉。
现在光耦前端电阻定为330欧姆，光耦后端电阻为510欧姆。
七．遥信部分和门结点新国网终端有四路遥信输入，主板上两路（左1右2），左模块盒两路（左3右4）。
只有一路门结点。
在终端的实时数据菜单下的开关状态子菜单可以看到对应的四路遥信和一路门结点。
短接谣信的两个输入脚可以在液晶屏幕上看到对应的遥信状态由合变为分，门结点的状态是由分变为合。
通过短接观察即可判断遥信和门结点电路的状态。
故障分析：1.光耦输入端的120610K电阻损坏会造成无法正常判断输入状态。
2.光耦损坏也有可能。
3.光耦输出端连接CPU的线有可能存在短路或断路的状态。
上拉电阻的损坏比较容易判断。
八．脉冲量输入部分新国网终端有两路脉冲量输入。
原理同遥信门结点的电路相同。
在测试软件里发读脉冲输入命令：6849004900684B FF FF FF FF51C0600000800D383030305555B716打开通讯监视在串口监视里面可以看到返回的信息：686200620068887105010050C0600000800D383030300003000300000000CA160003第一路脉冲输入0003第二路脉冲输入56对应第一路，78对应第二路，通过短接几次以后再发命令就可以得到脉冲输入量的变化。
故障分析：4.光耦输入端的120610K电阻损坏会造成无法正常判断输入状态。
5.光耦损坏也有可能。
6.光耦输出端连接CPU的线有可能存在短路或断路的状态。
上拉电阻的损坏比较容易判断。
在测试软件中参数读设的F057项终端声音告警允许/禁止设置项，设置如下设置好以后只要有参数设置和继电器跳闸发生，该报警继电器都会动作。
外接万用表蜂鸣器的时候，蜂鸣器会叫一下。
九．继电器跳闸部分新国网终端现在有四路继电器。
主板上两路（左1右2），左模块盒两路（左3右4）。
中间是公共点，左边是常开，右边是常闭。
注意继电器在主板反面装的。
测试时在测试软件中选择控制参数的F033项终端保电解除，解除保电以后才能控制继电器。
控制继电器时控制参数的F001项遥控跳闸，可实现对继电器的操作。
配置项的限电时间和告警延时时间都填0。
CW后面的字符对应某一路继电器。
选择待测的某路继电器，点控制即可。
同时可以用万用表的蜂鸣器档接在继电器的输出端来实现监控，接12时控制完成时会听到蜂鸣器会响一下。
同时继电器动作的声音也可以听到。
在对应的指示灯那里还可以看到绿灯会亮起来。
通过F002允许合闸控制后对应的继电器指示红色灯会亮起来。
通过以上步骤可以检测四路继电器。
故障分析：1.控制的时候听到继电器响，但是蜂鸣器不响，则继电器坏了。
继电器不容易坏。
2.继电器不响，可能是继电器的12V电源有问题，也可能是控制电路有问题，电平转换芯片74HC244也有可能损坏，这要看控制信号是否是单片机有输出，而过244以后就没输出来判断。
3.绿色指示灯如果不亮则可能灯坏或灯装反，也可能单片机输出短路或断路。
十．看门狗电路看门狗的作用是，定时检测CPU是否进入死程序。
CPU定时会对看门狗电路进行喂狗，如果不喂狗，狗就会叫，CPU也就会复位看门狗好不好，关键是测试TP5点是否能够产生一个跳变的电压，十一．时钟电路十二．存储器电路。
