配网智能终端介绍(FTU、DTU及TTU)

FTU、DTU及TTU介绍DTU开闭所、环网柜智能终端开闭所终端设备DTU distribution terminal unitDTU一般安装在常规的开闭所站、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电.配变终端设备TTU distribution Transformer supervisory Terminal Unit,配电变压器监测终端TTU监测并记录配电变压器运行工况,根据低压侧三相电压、电流采样值,每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数,记录并保存一段时间一周或一个月和典型日上述数组的整点值,电压、电流的最大值、最小值及其出现时间,供电中断时间及恢复时间,记录数据保存在装置的不挥发内存中,在装置断电时记录内容不丢失.配网主站通过通信系统定时读取TTU 测量值及历史记录,及时发现变压器过负荷及停电等运行问题,根据记录数据,统计分析电压合格率、供电可靠性以及负荷特性,并为负荷预测、配电网规划及事故分析提供基础数据.如不具备通信条件,使用掌上电脑每隔一周或一个月到现场读取记录,事后转存到配网主站或其它分析系统.馈线终端设备FTU feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置.这些馈线开关指的是户外的柱上开关,例如10kV线路上的断路器、负荷开关、分段开关等.一般来说,1台FTU要求能监控1台柱上开关,主要原因是柱上开关大多分散安装,若遇同杆架设情况,这时可以1台FTU监控两台柱上开关.我公司开发型FTU, 选用国际着名的高质量元器件,电磁兼容性能和抗干扰能力突出.综合考虑了各种环网柜、柱上开关的监控需求,可以和国内外各型开关接口.本产品完全按电力行业标准DL/T721-2000 配电网自动化系统远方终端执行,经国家电力质量检测中心检测全部合格.同时还符合下列国家和行业标准：GB/T 13729-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T630-1997 交流采样远动终端技术条件DL/ IEC60870-5-101远动设备及系统DL/ IEC60870-5-104采用标准传输协议子集的IEC60870-5-101网络访问GB/T 4208-1993 外壳防护等级IP代码面板,架和柜的基本尺寸系列JB 616电力系统二次电路用屏台通用技术条件GB 191 包装储运图示标志2 技术特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术,采用嵌入式实时多任务操作系统,稳定性强、可靠性高、实时性好、适应环境广、功能强大,是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置.适用于城市、农村、企业配电网的自动化工程,完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能.配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电.主要特点如下：（1）硬件平台采用32位高速高性能数字信号处理芯片,控制回路采用专用大规模可编程逻辑电路CPLD,集成度高,处理速度快,容量大；（2）软件平台采用嵌入式实时多任务操作系统,保证了测量、控制、通信等任务的高效、可靠运行；（3）每周波64点的高速高精度交流采样技术,零相差同步采样跟踪和数字滤波算法,软硬件结合采样自动去零漂技术,大大地提高了遥测精度,无需校验,可进行31次谐波分析；交直流采样兼容技术；（4）装置采用高可靠的专业开关电源实现交流、直流电源无延迟切换和对蓄电池的智能管理,自动充放电维护,低电压保护；（5）采用国际着名的高可靠性爱立信DC/DC模块,给器件供电,确保了电源的可靠性；（6）综合采取输入输出回路过流过压防护技术,去耦合技术,隔离技术等,有优异的抗雷击浪涌和尖峰脉冲干扰的能力,电磁兼容性能全部达到国家最高标准Ⅳ级；（7）全部采用工业级器件,关键器件采样军品级,-20℃～70℃工作温度范围,完善的产品防护技术,不超过100%的湿度,能适应盐雾、台风、沙尘暴等户外恶劣环境；（8）通信方式灵活：具有RS-232/485、工业以太网、CAN等多种通信接口,支持DL/T 、DL/、DNP3、SC1801、MODBUS等多种通信规约,并可按需要进行扩充；通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS以及ADSL等多种通讯形式,由用户任选；（9）可以与国产、进口的各种类型环网柜、重合器、断路器、负荷开关接口；可以和AC380V/220V/100V等各种交流操作回路、DC220V/24V直流操作回路、电机弹簧储能机构、永磁操作机构等配合；（10）方便的系统维护,完善的自诊断功能,支持远方在线参数整定；（11）故障状态检测：测量记录故障电流及方向、故障发生时间,能够满足故障分析、故障定位及隔离的需要；（12）具有速断保护、重合闸功能.4 主要功能遥测1交流电气测量Ia、Ib 、Ic、In、Uab、Ucb、Ua、Ub、Uc,Un等任意组合,一般Uab和Ucb分别取开关两侧,监视馈线两端的供电情况.2两表法或三表法,软件计算出P、Q、Pa、Pb、Pc、f、cos∮等,根据主站需要上传；3保护Ia、Ic的记录上传；4直流模拟量：两路,电池电压、温度等.遥信1开关状态信号, SOE；2开关储能信号、操作电源；3压力信号等；4电池低电压告警；5保护动作和异常信号；6其他状态信号.遥控1开关的分合,失电后可进行2次以上分合操作；2电池的维护；3保护信号远方复归；4其他遥控.数据传输功能能与上级站进行通信,将采集和处理信息向上发送并接受上级站的控制命令.和上级的校时.其他终端的信息向上转发.电能量信息向上转发.主动上传事故信息可选功能.具有当地维护通信接口.通信规约：支持DL/T IEC60870-5-101、DL/IEC60870-5-104、DL/T 451-91循环式远动规约、、SC1801、MODBUS等多种通信规约,并可按需要进行扩充.通信接口：RS-232/485、工业以太网、CAN.通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS以及ADSL等多种通讯形式,由用户任选.故障识别、隔离、恢复供电及保护具有速断、延时过电流复合低电压保护、重合闸功能,根据馈线自动化方案选配.监测故障电流,记录过电流时间、过电流最大值,上报配电子站、配电主站.配电子站、配电主站根据各开关FTU上报过电流故障信息和开关跳闸信息,按照配电网变结构耗散拓扑模型,进行故障区域判断,指出故障区域,生成故障隔离命令序列和非故障区域恢复供电命令序列.自动或人机交互下发执行.就地操作FTU内有分、合闸按钮,实现就地操作.有就地/遥控选择开关,维护放电按钮等.环网功能当FTU设置为联络开关时,根据一侧或二侧PT受电状态,按整定值自动控制开关合分.在开关双侧有电时,禁止联络开关合闸.需要联网运行的,主站要进行专门设置和确认.当一侧失电时,根据FA方案和主站的设置,允许自动合闸的,自动控制合闸,以迅速地恢复供电.定值下装、上传功能速断定值、使能；过电流定值,时间常数、使能；重合闸时间、使能；环网功能设置、取消.当地维护功能通过FTU上的标准通信维护接口,利用专用维护软件进行调试及维护.包括参数定值配置、检查；遥测、遥信、遥控、对时测试召测；数据上传、通信等.自诊断、自恢复功能具有自诊断功能,当发现FTU的内存、时钟、I/O等异常,马上记录并上报.具有上电自恢复功能.电源UPS和电池维护功能满足操作机构、终端设备和通信装置用电.FTU双电源供电,一侧电源失电后仍可持续工作.平时由主电源给FTU供电,同时给电池浮充.双侧电源失电后由电池供电,FTU可继续工作24小时电台除外.电池低电压告警保护功能.电池自动维护：在规定的时间内由调度员下发电池维护命令,电池开始放电,电池低电压时自动停止放电,自动切换由主电源供电,并给蓄电池充电.电池充电采用恒压限流充电,确保安全.5 主要性能和技术指标交流采样三相/两相任意配置,功率计算：三表法/两表法.交流电压：AC100V /220V,测量CT电流AC5A/1A,保护CT电流AC 5A；过载能力：交流电压：2Vn连续工作；测量交流电流：2In连续工作.；20In持续1S；保护电流：2In连续工作,10In持续1M.20In持续1S.精度：交流测量信号I、U、P、Q：级,故障电流精度：3级由C T精度等级决定.输入功耗：交流电压回路：≤相,交流电流回路：≤相.直流采样直流DC0—30V、0—5V,4—20mA,10 mA.精度： %.遥信遥脉16/32点开关量输入,光电隔离2000VDC；无源接点,内部提供24VDC电源.可以生成SOE,SOE分辨率：≤2ms.遥脉：4点.遥控5/13路继电器接点输出.触点输出容量： AC250V 10A或DC28V 10A,DC48V 8A阻性负载；可以接入AC220V、DC2 4V 、DC48V开关控制机构回路.输出时间可设,一般.通信具备RS232/RS485：速率：600~19200.CAN：100K bps.以太网：10M.电源系统交流电压：AC22OV±20%,频率：50Hz±5%,谐波含量小于5%.交流双电源,自动切换.直流电压：DC24V/48V±20%；波纹系数小于5%.蓄电池：12V×2,；停电工作24小时.具有自动充放电功能,电池低电压告警保护功能、电池远方自动充放电维护功能.环境条件保存温度：-45℃----+85℃；工作温度：-20℃----+70℃；相对湿度：最大不超过100%；大气压力：70KPQ~106KPQ.无爆炸性气体,无导电尘埃,无严重霉菌,五剧烈振动冲击.接地电阻≤4Ω功率消耗整机功耗：≤5W不含电台功耗；箱体结构700×500×260；不锈钢喷涂,三防,IP54级,户外安装.电磁兼容试验a低温、高温试验：环境温度：-20 °C ~70°C,满足要求.b湿热试验：部件、单元、PCB的涂敷保护,防尘、防潮、防露,交变湿热试验达到工业最高级4级标准.c抗高频干扰能力：信号控制和电源回路加衰减振荡波差模、共模,工作正常,达到4级.d快速瞬变脉冲群：信号控制±2kVP差模、共模,电源回路±4kVP差模、共模,工作正常,达到4级.e浪涌干扰电压：信号控制和电源回路加±4kVP差模、共模,工作正常,达到4级.f抗静电放电能力：±8kV,工作正常,达到4级.g抗工频电磁场：,辐射电磁场：10V/m,80Hz ~1000MHzh耐冲击电压雷击能力：±5kV1500A,正、负各三次,过后正常DTU开闭所、环网柜智能终端开闭所终端设备DTU distribution terminal unitDTU一般安装在常规的开闭所站、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电.我公司开发的型DTU, 选用国际着名的高质量元器件,电磁兼容性能和抗干扰能力突出.综合考虑了各种开关站、开闭所的监控和故障检测需求,可以和国内外各型开关接口.本产品完全按电力行业标准DL/T721-2000 配电网自动化系统远方终端执行,经国家电力质量检测中心检测全部合格.同时还符合下列国家和行业标准：GB/T 13729-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T630-1997 交流采样远动终端技术条件DL/ IEC60870-5-101远动设备及系统DL/ IEC60870-5-104采用标准传输协议子集的IEC60870-5-101网络访问GB/T 4208-1993 外壳防护等级IP代码面板,架和柜的基本尺寸系列JB 616电力系统二次电路用屏台通用技术条件GB 191 包装储运图示标志技术特点1 机箱结构采用标准4U半全机箱,增强型设计；2采用后插拔接线方式,整体面板,全封闭设计；3 率先采用基于CANBUS总线的智能插件方案,极大地减少了插件间接线,完全避免了插件接触不良的隐患,装置运行可靠性高；4智能插件方案的采用,使机箱母板标准化,便于生产及现场维护；5装置不同类插件在结构设计时保证不能互插,提高整体安全性；6采用32位D浮点型SP,系统性能先进；7采用16位A/D转换芯片,采样精度高；8采用大规模可编程逻辑芯片,减少外围电路,提高可靠性；9大容量存储器设计,使得报文及事故录波完全现场需求；10采用多层印制板电路和SMT表面贴装技术,装置的抗干扰性能强；11测量回路精度软件自动校准,免调试,减小现场定检等维护时间；12超强的电磁兼容能力,能适应恶劣的工作环境；13功能强大的PC支持工具,具有完善灵活的分析软件,便于事故分析；14简单可靠的保护处理系统DSP与成熟的实时多任务操作系统相结合,既保证功能可靠性,又能满足网络通讯、人机界面的实时性；15支持RS232/RS485、Enthernet等多种通讯接口,内置Enthernet使得工程应用简单、可靠；16支持IEC60870-5-101、IEC60870-5-103、IEC60870-5-104等标准规约；17各装置独立的掉电保持时钟系统及带对时脉冲的GPS对时系统.4 主要功能遥测1交流电气测量Ia、Ib 、Ic、In、Uab、Ucb、Ua、Ub、Uc,Un等任意组合,一般Uab 和Ucb分别取开关两侧,监视馈线两端的供电情况.2两表法或三表法,软件计算出P、Q、Pa、Pb、Pc、f、cos∮等,根据主站需要上传；3保护Ia、Ic的记录上传；4直流模拟量：两路,电池电压、温度等.遥信1开关状态信号, SOE；2开关储能信号、操作电源；3压力信号等；4电池低电压告警；5保护动作和异常信号；6其他状态信号.遥控1开关的分合,失电后可进行2次以上分合操作；2电池的维护；3保护信号远方复归；4其他遥控.数据传输功能能与上级站进行通信,将采集和处理信息向上发送并接受上级站的控制命令.和上级的校时.其他终端的信息向上转发.电能量信息向上转发.主动上传事故信息可选功能.具有当地维护通信接口.通信规约：支持DL/T IEC60870-5-101、DL/IEC60870-5-104、DL/T 451-91循环式远动规约、、SC1801、MODBUS等多种通信规约,并可按需要进行扩充.通信接口：RS-232/485、工业以太网、CAN.通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS以及ADSL等多种通讯形式,由用户任选.故障识别、隔离隔离恢复供电及保护具有速断、延时过电流复合低电压保护、重合闸功能,根据馈线自动化方案选配.监测故障电流,记录过电流时间、过电流最大值,上报配电子站、配电主站.配电子站、配电主站根据各开关DTU上报过电流故障信息和开关跳闸信息,按照配电网变结构耗散拓扑模型,进行故障区域判断,指出故障区域,生成故障隔离命令序列和非故障区域恢复供电命令序列.自动或人机交互下发执行.就地操作DTU内有分、合闸按钮,实现就地操作.有就地/遥控选择开关,维护放电按钮等.环网功能当DTU设置为联络开关时,根据一侧或二侧PT受电状态,按整定值自动控制开关合分.在开关双侧有电时,禁止联络开关合闸.需要联网运行的,主站要进行专门设置和确认.当一侧失电时,根据FA方案和主站的设置,允许自动合闸的,自动控制合闸,以迅速地恢复供电.定值下装、上传功能速断定值、使能；过电流定值,时间常数、使能；重合闸时间、使能；环网功能设置、取消.当地维护功能通过DTU上的标准通信维护接口,利用专用维护软件进行调试及维护.包括参数定值配置、检查；遥测、遥信、遥控、对时测试召测；数据上传、通信等.自诊断、自恢复功能具有自诊断功能,当发现DTU的内存、时钟、I/O等异常,马上记录并上报.具有上电自恢复功能.电源UPS和电池维护功能满足操作机构、终端设备和通信装置用电.DTU双电源供电,一侧电源失电后仍可持续工作.平时由主电源给DTU供电,同时给电池浮充.双侧电源失电后由电池供电,DTU可继续工作24小时电台除外.电池低电压告警保护功能.电池自动维护：在规定的时间内由调度员下发电池维护命令,电池开始放电,电池低电压时自动停止放电,自动切换由主电源供电,并给蓄电池充电.电池充电采用恒压限流充电,确保安全.主要性能和技术指标5交流采样三相/两相任意配置,功率计算：三表法/两表法4路×4.交流电压：AC100V /220V,测量CT电流AC5A/1A,保护CT电流AC 5A；过载能力：交流电压：2Vn连续工作；测量交流电流：2In连续工作.；20In持续1S；保护电流：2In连续工作,10In持续1M.20In持续1S.精度：交流测量信号I、U、P、Q：级,故障电流精度：3级由C T精度等级决定.输入功耗：交流电压回路：≤相,交流电流回路：≤相.直流采样直流DC0—30V、0—5V,4—20mA,10 mA.精度： %.遥信遥脉32×4点开关量输入,光电隔离2000VDC；无源接点,内部提供24VDC电源.可以生成SOE,SOE分辨率：≤2ms.遥脉：8×4点.遥控4×4路接点输出.触点输出容量： AC250V 10A或DC28V 10A,DC48V 8A阻性负载；可以接入AC220V、DC2 4V 、DC48V开关控制机构回路.输出时间可设,一般.通信具备RS232/RS485：速率：600~19200.CAN：100K bps.以太网：10M.电源系统交流电压：AC22OV±20%,频率：50Hz±5%,谐波含量小于5%.交流双电源,自动切换.直流电压：DC24V/48V±20%；波纹系数小于5%.蓄电池可选：12V×2,；停电工作24小时.具有自动充放电功能,电池低电压告警保护功能、电池远方自动充放电维护功能.环境条件保存温度：-45℃----+85℃；工作温度：-20℃----+70℃；相对湿度：最大不超过100%；大气压力：70KPQ~106KPQ；无爆炸性气体,无导电尘埃,无严重霉菌,五剧烈振动冲击；接地电阻≤4Ω.功率消耗整机功耗：≤5W×4不含电台.箱体结构1800×600×600机柜； IP52级,户内安装.电磁兼容抗高频干扰能力：信号控制和电源回路加衰减振荡波差模、共模,工作正常,达到4级.快速瞬变脉冲群：信号控制±2kVP差模、共模,电源回路±4kVP差模、共模,工作正常,达到4级.浪涌干扰电压：信号控制和电源回路加±4kVP差模、共模,工作正常,达到4级.抗静电放电能力：±8kV,工作正常,达到4级.抗工频电磁场：,辐射电磁场：10V/m,80Hz ~1000MHz耐冲击电压雷击能力：±5kV1500A,正、负各三次,过后正常智能综合配变终端TTU配变终端设备TTUdistribution Transformer supervisory Terminal Unit,配电变压器监测终端TTU监测并记录配电变压器运行工况,根据低压侧三相电压、电流采样值,每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数,记录并保存一段时间一周或一个月和典型日上述数组的整点值,电压、电流的最大值、最小值及其出现时间,供电中断时间及恢复时间,记录数据保存在装置的不挥发内存中,在装置断电时记录内容不丢失.配网主站通过通信系统定时读取TTU 测量值及历史记录,及时发现变压器过负荷及停电等运行问题,根据记录数据,统计分析电压合格率、供电可靠性以及负荷特性,并为负荷预测、配电网规划及事故分析提供基础数据.如不具备通信条件,使用掌上电脑每隔一周或一个月到现场读取记录,事后转存到配网主站或其它分析系统.适用于供电公司、县级电力公司、发电厂、工矿企业、部队院校、农村乡电管站、100-500KVA配电变压器台变的监测与电能计量,配合用电监察进行线损考核,还能通过GPRS通信网络将所有数据送到用电管理中心,为低压配电网络优化进行提供最真实最准确的决策依据.“四合一”综合功能集计量、电能质量监测、配变工况监测、无功补偿四项功能于一体.■智能无功补偿智能式电容器可自成系统,电容器自动投切,实现自动无功补偿■组网灵活遵循国家电网公司与南网公司现行配变监测系统规约,方便接入电力企业现有的负荷管理系统与配电管理系统,提供完整的电压无功实时信息,亦可独立组成无功实时信息系统■工程简便装置结构简洁,内部接线少而清晰,电容器积木式组合,便于安装、维护,更方便优化调整补偿容量。

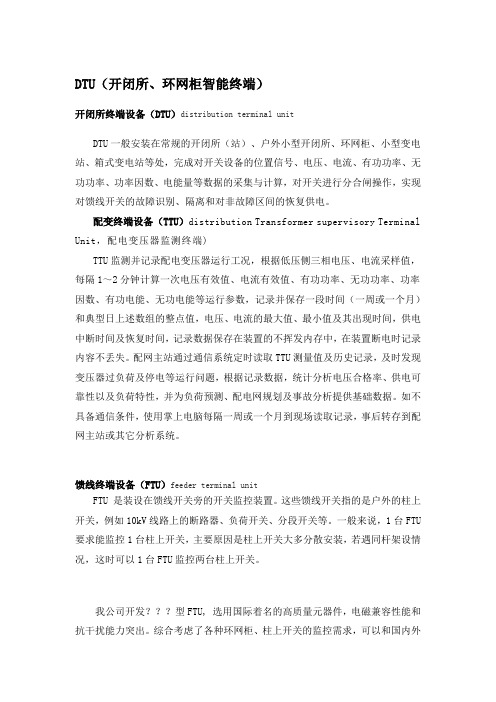

FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。

配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。

配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。

如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。

馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

我公司开发型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

FTU、DTU及TTU介绍馈线终端设备（FTU）FTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

我公司开发型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

本产品完全按电±力行业标准《DL/T721-2000 配电网自动化系统远方终端》执行，经国家电力质量检测中心检测全部合格。

同时还符合下列国家和行业标准：GB/T 13729-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T630-1997 交流采样远动终端技术条件DL/T634.5101-2002（IEC60870-5-101）远动设备及系统DL/T634.5104-2002（IEC60870-5-104）采用标准传输协议子集的IEC60870-5-101网络访问GB/T 4208-1993 外壳防护等级（IP代码）GB3047.1面板，架和柜的基本尺寸系列JB 616电力系统二次电路用屏（台）通用技术条件GB 191 包装储运图示标志2 技术特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术，采用嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。

适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。

配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。

一文读懂DTU、FTU、TTU、RTU的区别配网自动化系统一般由下列层次组成：配电主站、配电子站（常设在变电站内，可选配）、配电远方终端（FTU、DTU、TTU等）和通信网络。

配电主站位于城市调度中心，配电子站部署于110kV/35kV变电站，子站负责与所辖区域DTU/TTU/FTU等电力终端设备通信，主站负责与各个子站之间通信。

1、开闭所终端设备（DTU）DTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电，部分DTU还具备保护和备用电源自动投入的功能。

1.1 定义DTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。

1.2 特点1) 机箱结构采用标准4U半（全）机箱，增强型设计；2）采用后插拔接线方式，整体面板，全封闭设计；3）率先采用基于CANBUS总线的智能插件方案，极大地减少了插件间接线，完全避免了插件接触不良的隐患，装置运行可靠性高；4）智能插件方案的采用，使机箱母板标准化，便于生产及现场维护；5）装置不同类插件在结构设计时保证不能互插，提高整体安全性；6）采用32位D浮点型SP，系统性能先进；7）采用16位A/D转换芯片，采样精度高；8）采用大规模可编程逻辑芯片，减少外围电路，提高可靠性；9）大容量存储器设计，使得报文及事故录波完全现场需求；10）采用多层印制板电路和SMT表面贴装技术，装置的抗干扰性能强；11）测量回路精度软件自动校准，免调试，减小现场定检等维护时间；12）超强的电磁兼容能力，能适应恶劣的工作环境；13）功能强大的PC支持工具，具有完善灵活的分析软件，便于事故分析；14）简单可靠的保护处理系统（DSP）与成熟的实时多任务操作系统相结合，既保证功能可靠性，又能满足网络通讯、人机界面的实时性；15）支持RS232/RS485、Enthernet等多种通讯接口,内置Enthernet使得工程应用简单、可靠；16）支持IEC60870-5-101、IEC60870-5-103、IEC60870-5-104等标准规约；17）各装置独立的掉电保持时钟系统及带对时脉冲的GPS对时系统。

配网自动化终端设备（DTU、FTU、TTU、RTU）的定义、特点、功能及区别配网自动化系统一般由下列层次组成：配电主站、配电子站（常设在变电站内，可选配）、配电远方终端（FTU、DTU、TTU等）和通信网络。

配电主站位于城市调度中心，配电子站部署于110kV/35kV变电站，子站负责与所辖区域DTU/TTU/FTU 等电力终端设备通信，主站负责与各个子站之间通信。

1、开闭所终端设备（DTU）1.1 定义DTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电，部分DTU还具备保护和备用电源自动投入的功能。

1.2 特点1) 机箱结构采用标准4U半（全）机箱，增强型设计；2）采用后插拔接线方式，整体面板，全封闭设计；3）率先采用基于CANBUS总线的智能插件方案，极大地减少了插件间接线，完全避免了插件接触不良的隐患，装置运行可靠性高；4）智能插件方案的采用，使机箱母板标准化，便于生产及现场维护；5）装置不同类插件在结构设计时保证不能互插，提高整体安全性；6）采用32位D浮点型SP，系统性能先进；7）采用16位A/D转换芯片，采样精度高；8）采用大规模可编程逻辑芯片，减少外围电路，提高可靠性；9）大容量存储器设计，使得报文及事故录波完全现场需求；10）采用多层印制板电路和SMT表面贴装技术，装置的抗干扰性能强；11）测量回路精度软件自动校准，免调试，减小现场定检等维护时间；12）超强的电磁兼容能力，能适应恶劣的工作环境；13）功能强大的PC支持工具，具有完善灵活的分析软件，便于事故分析；14）简单可靠的保护处理系统（DSP）与成熟的实时多任务操作系统相结合，既保证功能可靠性，又能满足网络通讯、人机界面的实时性；15）支持RS232/RS485、Enthernet等多种通讯接口,内置Enthernet使得工程应用简单、可靠；16）支持IEC60870-5-101、IEC60870-5-103、IEC60870-5-104等标准规约；17）各装置独立的掉电保持时钟系统及带对时脉冲的GPS对时系统。

DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。

配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。

配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。

如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。

馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

我公司开发？？？型FTU, 选用国际着名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

FTUDTUTTURTU的作用有什么区别1. FTU（Field Terminal Unit）：现场终端单元FTU是广泛应用于配网系统中的一种设备，主要用于数据采集和控制。

FTU可以实现对现场设备的实时监测和控制，包括对电力设备、变电站等各类设备的监控和管理。

FTU通过现场总线或无线网络与主站系统通信，传输数据并接收指令。

FTU通常与遥测终端、遥控终端等设备配合使用，实现对电力系统的远程监测和控制。

2. DTU（Data Terminal Unit）：数据终端单元DTU主要用于数据采集和传输，它是连接实体感知器和控制器的中介设备。

DTU可以将现场采集到的数据转化为数字信号，通过通信网络传输给上位系统，以实现对远程设备的监测和控制。

DTU具有数据处理和转发能力，可对数据进行处理和筛选，确保数据传输的准确性和可靠性。

3. TTU（Terminal Telemetry Unit）：终端遥测单元TTU是用于远程监测和控制系统中的一种设备，主要用于数据采集、传输和显示。

TTU可以实时监测现场设备的状态和参数，将采集到的数据传输给上位系统并显示出来。

TTU通常包括传感器、数据采集模块、通信模块和显示屏等部件，可实现对各类设备的远程监测和控制。

4. RTU（Remote Terminal Unit）：远程终端单元RTU是一种用于远程自动化系统中的设备，主要用于数据采集、处理和控制。

RTU通常与传感器、执行器等现场设备连接，通过通信网络与中心站系统通信，实现对远程设备的监测和控制。

RTU具有数据处理和逻辑控制功能，可根据预设的逻辑条件执行控制动作，保证系统的安全可靠运行。

在功能和应用上，FTU主要用于配网系统中的数据采集和控制；DTU 主要用于数据采集和传输；TTU主要用于数据监测和显示；RTU主要用于远程控制和逻辑处理。

虽然它们的作用有些相似，但在具体的应用场景和功能上有所区别。

总的来说，FTU、DTU、TTU、RTU是自动化系统和远程监控中的重要组成部分，它们各自的功能和特点使得系统能够实现对远程设备的监测和控制，提高了系统的运行效率和安全性。

（转）电⼒系统配中TTU、DTU以及FTU是什么意思？各有什么⽤途，全名叫什么！！馈线终端设备（FTU）FTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

⼀般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关⼤多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

配变终端设备（TTU）TTU监测并记录配电变压器运⾏⼯况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算⼀次电压有效值、电流有效值、有功功率、⽆功功率、功率因数、有功电能、⽆功电能等运⾏参数，记录并保存⼀段时间（⼀周或⼀个⽉）和典型⽇上述数组的整点值，电压、电流的最⼤值、最⼩值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。

配⽹主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运⾏问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电⽹规划及事故分析提供基础数据。

如不具备通信条件，使⽤掌上电脑每隔⼀周或⼀个⽉到现场读取记录，事后转存到配⽹主站或其它分析系统。

TTU构成与FTU类似，由于只有数据采集、记录与通信功能，⽽⽆控制功能，结构要简单得多。

为简化设计及减少成本，TTU由配变低压侧直接变压整流供电，不配备蓄电池。

在就地有⽆功补偿电容器组时，为避免重复投资，TTU要增加电容器投切控制功能。

开闭所终端设备（DTU）DTU⼀般安装在常规的开闭所（站）、户外⼩型开闭所、环⽹柜、⼩型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、⽆功功率、功率因数、电能量等数据的采集与计算，对开关进⾏分合闸操作，实现对馈线开关的故障识别、隔离和对⾮故障区间的恢复供电。

部分DTU还具备保护和备⽤电源⾃动投⼊的功能。

FTU、DTU、TTU、RTU的作用、有什么区别？主要区别：DTU是SOCKET连接的客户端。

因此只有DTU 是不能完成数据的无线传输的，还需要有后台软件的配合一起使用。

FTU与RTU有以下区别：FTU体积小、数量多，可安置在户外馈线上，设有变送器，直接交流采样，抗高温，耐严寒，适应户外恶劣的环境；而RTU安装在户内，对环境要求高；FTU采集的数据量小，通信速率要求较低，可靠性要求较高；而RTU采集的数据量大，通信速率。

1、（FTU）馈线终端设备FTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术，采用嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。

适用于城市、农村、企业配网自动化工程，完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。

配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。

2、（DTU）开闭所、环网柜终端设备DTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。

3、（TTU）智能配变终端设备TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。

FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。

配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。

配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。

如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。

馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

我公司开发型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

1．配电系统自动化配电系统自动化是利用现代电子技术、通讯技术、计算机及网络技术，将配电网在线数据和离线数据、配电网数据和用户数据、电网结构和地理图形进行信息集成，构成完整的自动化系统，实现配电系统正常运行及事故情况下的监测、保护、控制、用电和配电管理的现代化。

2．配网自动化完成配网自动化相关生产控制类应用功能，主要实现对配电网的实时与准实时运行监视和控制，包括配电SCADA功能、馈线自动化功能、配网高级应用功能等。

3．馈线自动化实现对10kV配电线路的运行方式和负荷的监测和控制，实现故障发生后故障区段的及时准确定位和迅速隔离，恢复健全区域供电。

4．配电生产管理信息系统主要实现配网日常的设备台账管理、设备检修管理、运行工作管理、配电工程管理、停电管理等配电运行管理流程。

5．GIS系统基于地理信息，实现配电网络分散设备计算机辅助管理，实现配网基础设备信息分层管理的计算机图文交互系统。

6．配电自动化主站完成配电自动化信息的采集、处理与存储，并对配网进行分析、计算与决策过程，配电主站是整个配电自动化系统的监控中心。

7．配电子站实现一定供电范围内配电线路上自动化终端设备的数据采集及通信管理，具有信息汇集、处理以及通信监视等功能。

8．配电终端配电终端设备是指用于配电网馈线回路的各种馈线远方终端、配电变压器远方终端以及中压监控单元（配电子站）等设备的统称，其中：FTU是指安装在配电网馈线回路的柱上开关等处，并具有遥信、遥测、遥控和故障电流检测（或利用故障指示器检测故障）等功能的远方终端；DTU是指安装在配电网馈线回路的环网柜、开闭所和配电所站点，具有遥信、遥测、遥控和故障电流检测（或利用故障指示器检测故障）等功能的远方终端；TTU是指安装在配电变压器的监测终端。

9．“一遥”功能指状态信息的远传（即遥信YX）。

10．“二遥”功能指配电终端将采集的开关位置信息（即遥信YX）及电流电压量（即遥测YC），通过通信系统上传到配电自动化主站。

FTU、DTU 及TTU 介绍馈线终端设备（FTUFTU是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

我公司开发？？？型FTU,选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

本产品完全按电土力行业标准《DL/T721-2000配电网自动化系统远方终端》执行，经国家电力质量检测中心检测全部合格。

同时还符合下列国家和行业标准：GB/T 13729-2002远动终端通用技术条件DL/T814-2002配电网自动化系统功能规范DL/T478-2001静态继电保护及安全自动装置通用技术条件DL/T630-1997交流采样远动终端技术条件DL/T634.5101-2002（IEC60870-5-101）远动设备及系统DL/T634.5104-2002 （IEC60870-5-104）采用标准传输协议子集的IEC60870-5-101 网络访问GB/T 4208-1993外壳防护等级（IP代码）GB3047.1面板，架和柜的基本尺寸系列JB 616电力系统二次电路用屏（台）通用技术条件GB 191包装储运图示标志2技术特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术，采用嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。

适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。

配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。

DTU、FTU、TTU、RTU的区别电力自动化有一堆“某TU”（不敢写X,怕被认为新设备）的设备，搞得不做自动化的同学们很晕，这里为大家收集下这几者的定义和区别。

1概述首先说明，第1字母是功能的缩写，除工业DTU外，其它的tu都是T erminal U nit，终端单元。

工业DTUD ata T ransfer U nit数据传输单元，又名“数据传输单元、集中器、转换器、转发器”等，通常就是路由器、网关，支持多种工业协议如mqtt\iec101\modbus 等协议有线输入，再用有线或无线向远端传送。

当前联网系统，所有其他设备都会有DTU单元，区别是内置或外置，少了个T erminal就说明只管传不管控。

工业RTUR emote T erminal U nit，远程测控终端或远程终端单元，负责对现场信号、工业设备的监测和控制，构成企业综合自动化系统的核心装置，是工业通用术语，不是电力专用。

电力FTUF eeder T erminal U nit，馈线测控终端，电力馈线专用的RTU，是自动化系统与一次设备联结的接口，主要用于配电系统变压器、断路器、重合器、分段器、柱上负荷开关、环网柜、调压器、无功补偿电容器的监视和控制，与馈线主站通信，提供配电系统运行控制及管理所需的数据，执行主站给出的对配电设备的控制调节指令，以实现馈线自动化的各项功能。

这个是定义，但笔者看到的FTU基本都狭义指开关的自动化终端，配变的说为DTU或TTU。

开关FTU同时有控制和采集功能，采集种类少，频率快，控制功能是电网调度自动化的核心。

电力TTUdistribution T ransformer supervisory T erminal U nit:配变监测终端，在电力供配电系统中，用于对配电变压器的信息采集和控制。

相对开关上的FTU，配变TTU 采集类型多，以前是没有控制功能的，现在也在增加如无功补偿调节等。

电力DTUD istribution T erminal U nit,这个词很容易和上面的混在一起，注意。

FTU、DTU 及TTU 介绍馈线终端设备（FTUFTU是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如IOkV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

我公司开发？？？型FTU,选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

本产品完全按电±力行业标准《DL/T721-2000配电网自动化系统远方终端》执行，经国家电力质量检测中心检测全部合格。

同时还符合下列国家和行业标准：GB/T 13729-2002远动终端通用技术条件DL/T814-2002配电网自动化系统功能规范DL/T478-2001静态继电保护及安全自动装置通用技术条件DL/T630-1997交流采样远动终端技术条件DL/T634.5101-2002（IEC60870-5-101）远动设备及系统DL/T634.5104-2002 （IEC60870-5-104）采用标准传输协议子集的IEC60870-5-101 网络访问GB/T 4208-1993外壳防护等级（IP代码）GB3047.1面板，架和柜的基本尺寸系列JB 616电力系统二次电路用屏（台）通用技术条件GB 191包装储运图示标志2技术特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术，采用嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。

适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。

配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。

一文读懂FTU、DTU、TTU、RTU的区别配网自动化系统一般由下列层次组成：配电主站、配电子站（常设在变电站内，可选配）、配电远方终端（FTU、DTU、TTU等）和通信网络。

配电主站位于城市调度中心，配电子站部署于110kV/35kV变电站，子站负责与所辖区域DTU/TTU/FTU等电力终端设备通信，主站负责与各个子站之间通信。

1、开闭所终端设备（DTU）DTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电，部分DTU还具备保护和备用电源自动投入的功能。

1.1定义DTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。

1.2特点1) 机箱结构采用标准4U半（全）机箱，增强型设计；2）采用后插拔接线方式，整体面板，全封闭设计；3）率先采用基于CANBUS 总线的智能插件方案，极大地减少了插件间接线，完全避免了插件接触不良的隐患，装置运行可靠性高；4）智能插件方案的采用，使机箱母板标准化，便于生产及现场维护；5）装置不同类插件在结构设计时保证不能互插，提高整体安全性；6）采用32位D浮点型SP，系统性能先进；7）采用16位A/D转换芯片，采样精度高；8）采用大规模可编程逻辑芯片，减少外围电路，提高可靠性；9）大容量存储器设计，使得报文及事故录波完全现场需求；10）采用多层印制板电路和SMT 表面贴装技术，装置的抗干扰性能强；11）测量回路精度软件自动校准，免调试，减小现场定检等维护时间；12）超强的电磁兼容能力，能适应恶劣的工作环境；13）功能强大的PC支持工具，具有完善灵活的分析软件，便于事故分析；14）简单可靠的保护处理系统（DSP）与成熟的实时多任务操作系统相结合，既保证功能可靠性，又能满足网络通讯、人机界面的实时性；15）支持RS232/RS485、Enthernet 等多种通讯接口,内置Enthernet使得工程应用简单、可靠；16）支持IEC60870-5-101、IEC60870-5-103、IEC60870-5-104等标准规约；17）各装置独立的掉电保持时钟系统及带对时脉冲的GPS对时系统。

配电终端dtu、ftu、ttu的生产流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!配电终端DTU、FTU、TTU的生产流程详解在电力自动化领域，配电终端DTU（Data Transfer Unit）、FTU （Feeder Terminal Unit）和TTU（Transformer Terminal Unit）是至关重要的设备。

FTU、DTU及TTU介绍馈线终端设备（FTU)FTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关,例如10kV 线路上的断路器、负荷开关、分段开关等。

一般来说,1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况,这时可以1台FTU监控两台柱上开关。

我公司开发?？?型FTU，选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

本产品完全按电±力行业标准《DL/T721-2000 配电网自动化系统远方终端》执行,经国家电力质量检测中心检测全部合格。

同时还符合下列国家和行业标准：GB/T 13729-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478—2001 静态继电保护及安全自动装置通用技术条件DL/T630—1997 交流采样远动终端技术条件DL/T634.5101—2002（ IEC60870-5—101）远动设备及系统DL/T634.5104-2002（IEC60870-5-104）采用标准传输协议子集的IEC60870—5—101网络访问GB/T 4208—1993 外壳防护等级（IP代码)GB3047。

1面板，架和柜的基本尺寸系列JB 616电力系统二次电路用屏（台）通用技术条件GB 191 包装储运图示标志2 技术特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术，采用嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。

适用于城市、农村、企业配电网的自动化工程,完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。

配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。
