猎豹网校上有视频教程：一、R1路由器基本配置R1>enable #进入特权模式R1#configure terminal #进入全局配置模式R1(config)#interface serial 1/0 #进入R1路由器串口1/0R1(config-if)#ip address 172.16.12.1 255.255.255.0 #增加IPv4的地址R1(config-if)#clock rate 64000 #设置时钟模式R1(config-if)#no shutdown #打开串行端口R1(config-if)#interface FastEthernet0/0 #切换到快速以太口0/0R1(config-if)#ipv6 address 13::1/64 #给快速以太口增加IPv6地址R1(config-if)#no shutdown #打开快速以太口R1(config-if)#exit #退出端口配置模式R1(config)#ipv6 unicast-routing #开启IPv6的单播路由R1(config)#interface loopback 101 #设置一个虚拟环路端口编号为101R1(config-if)#ip address 10.1.1.1 255.255.255.0 #给虚拟环路端口增加IPv4地址R1(config-if)#exit #退出虚拟环路端口设置R1(config)#二、R2 路由器基本配置R2>enable #进入特权模式R2#configure terminal #进入全局配置模式R2(config)#interface serial 1/0 #进入R2路由器串口1/0R2(config-if)#ip address 172.16.12.2 255.255.255.0 #增加IPv4的地址R2(config-if)#no shutdown #打开串行端口R2(config-if)#interface FastEthernet0/0 #切换到快速以太口0/0R2(config-if)#ipv6 address 24::2/64 #给快速以太口增加IPv6地址R2(config-if)#no shutdown #打开快速以太口R2(config-if)#exit #退出端口配置模式R2(config)#ipv6 Unicast-routing #开启IPv6的单播路由R2(config)#interface loopback 102 #设置一个虚拟环路端口编号为102R2(config-if)#ip address 10.2.2.2 255.255.255.0 #给虚拟环路端口增加IPv4地址R2(config-if)#exit #退出虚拟环路端口设置R2(config)#三、R1路由器启用RIPv2协议R1(config)#router rip #启动rip设置协议R1(config-router)#version 2 #设置Rip协议版本R1(config-router)#network 172.16.12.1 #宣告R1路由器上现有的IPv4网络R1(config-router)#network 10.1.1.1 #宣告R1路由器上现有的IPv4网络R1(config-router)#exit #退出Rip设置协议R1(config)#end #退到特权模式R1#四、R2路由器启用RIPv2协议R2(config)#router rip #启动rip设置协议R2(config-router)#version 2 #设置Rip协议版本R2(config-router)#network 172.16.12.2 #宣告R2路由器上现有的IPv4网络R2(config-router)#network 10.2.2.2 #宣告R2路由器上现有的IPv4网络R2(config-router)#exit #退出Rip设置协议R2(config)#end #退到特权模式R2#五、R1 查看路由表#Show ip router #如下图六、R2 查看路由表#Show ip router #如下图七、配置手工隧道在路由器R1和R2之间创建一条手工隧道，并将R1和RR2的环回接口用作隧道源和隧道目标R1路由器配置手工隧道。

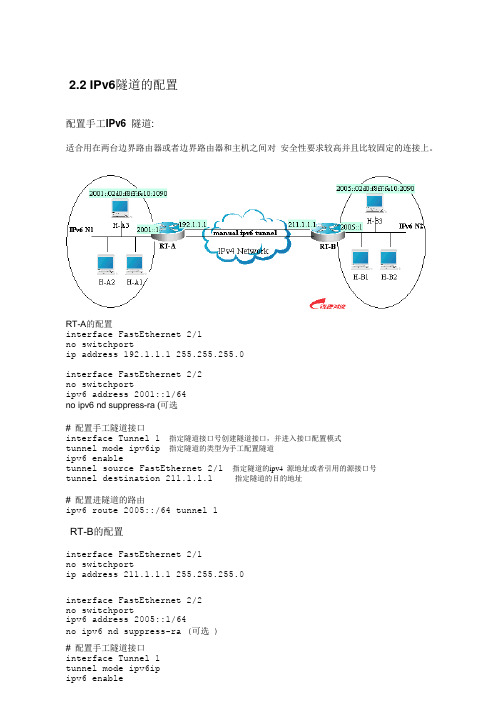

2.2 IPv6隧道的配置配置手工IPv6 隧道:适合用在两台边界路由器或者边界路由器和主机之间对安全性要求较高并且比较固定的连接上。

RT-A的配置interface FastEthernet 2/1no switchportip address 192.1.1.1 255.255.255.0interface FastEthernet 2/2no switchportipv6 address 2001::1/64no ipv6 nd suppress-ra (可选# 配置手工隧道接口interface Tunnel 1 指定隧道接口号创建隧道接口，并进入接口配置模式tunnel mode ipv6ip 指定隧道的类型为手工配置隧道ipv6 enabletunnel source FastEthernet 2/1 指定隧道的ipv4 源地址或者引用的源接口号tunnel destination 211.1.1.1 指定隧道的目的地址# 配置进隧道的路由ipv6 route 2005::/64 tunnel 1RT-B的配置interface FastEthernet 2/1no switchportip address 211.1.1.1 255.255.255.0interface FastEthernet 2/2no switchportipv6 address 2005::1/64no ipv6 nd suppress-ra (可选)# 配置手工隧道接口interface Tunnel 1tunnel mode ipv6ipipv6 enabletunnel source FastEthernet 2/1tunnel destination 192.1.1.1# 配置进隧道的路由ipv6 route 2001::/64 tunnel 16to4自动隧道(Automatic 6to4 Tunnel)61.154.22.41的十六进制格式为：3d9a:1629192.88.99.1的十六进制格式为：c058:6301Enterprise Router的配置interface FastEthernet 0/1no switchportip address 61.154.22.41 255.255.255.128interface FastEthernet 0/2no switchportipv6 address 2002:3d9a:1629:1::1/64no ipv6 nd suppress-ra 打开在接口上发送路由器公告报文的功能# 配置6to4 隧道接口interface Tunnel 1 指定隧道接口号创建隧道接口,并进入接口配置模式。

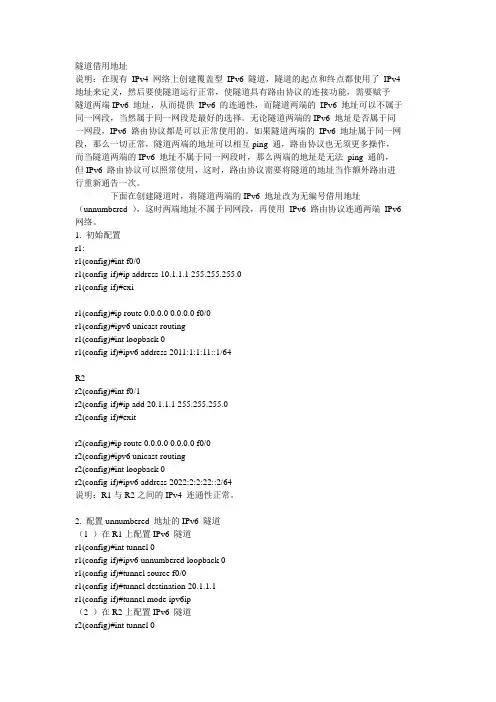

隧道借用地址说明：在现有IPv4 网络上创建覆盖型IPv6 隧道，隧道的起点和终点都使用了IPv4 地址来定义，然后要使隧道运行正常，使隧道具有路由协议的连接功能，需要赋予隧道两端IPv6 地址，从而提供IPv6 的连通性，而隧道两端的IPv6 地址可以不属于同一网段，当然属于同一网段是最好的选择。

无论隧道两端的IPv6 地址是否属于同一网段，IPv6 路由协议都是可以正常使用的。

如果隧道两端的IPv6 地址属于同一网段，那么一切正常，隧道两端的地址可以相互ping 通，路由协议也无须更多操作，而当隧道两端的IPv6 地址不属于同一网段时，那么两端的地址是无法ping 通的，但IPv6 路由协议可以照常使用，这时，路由协议需要将隧道的地址当作额外路由进行重新通告一次。

下面在创建隧道时，将隧道两端的IPv6 地址改为无编号借用地址（unnumbered ），这时两端地址不属于同网段，再使用IPv6 路由协议连通两端IPv6 网络。

1. 初始配置r1:r1(config)#int f0/0r1(config-if)#ip address 10.1.1.1 255.255.255.0r1(config-if)#exir1(config)#ip route 0.0.0.0 0.0.0.0 f0/0r1(config)#ipv6 unicast-routingr1(config)#int loopback 0r1(config-if)#ipv6 address 2011:1:1:11::1/64R2r2(config)#int f0/1r2(config-if)#ip add 20.1.1.1 255.255.255.0r2(config-if)#exitr2(config)#ip route 0.0.0.0 0.0.0.0 f0/0r2(config)#ipv6 unicast-routingr2(config)#int loopback 0r2(config-if)#ipv6 address 2022:2:2:22::2/64说明：R1与R2之间的IPv4 连通性正常。

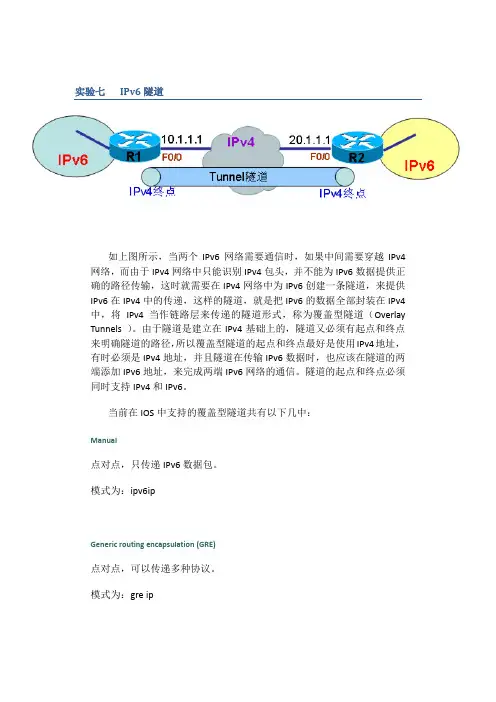

实验七IPv6隧道如上图所示，当两个IPv6网络需要通信时，如果中间需要穿越IPv4网络，而由于IPv4网络中只能识别IPv4包头，并不能为IPv6数据提供正确的路径传输，这时就需要在IPv4网络中为IPv6创建一条隧道，来提供IPv6在IPv4中的传递，这样的隧道，就是把IPv6的数据全部封装在IPv4中，将IPv4当作链路层来传递的隧道形式，称为覆盖型隧道（Overlay Tunnels ）。

由于隧道是建立在IPv4基础上的，隧道又必须有起点和终点来明确隧道的路径，所以覆盖型隧道的起点和终点最好是使用IPv4地址，有时必须是IPv4地址，并且隧道在传输IPv6数据时，也应该在隧道的两端添加IPv6地址，来完成两端IPv6网络的通信。

隧道的起点和终点必须同时支持IPv4和IPv6。

当前在IOS中支持的覆盖型隧道共有以下几中：Manual点对点，只传递IPv6数据包。

模式为：ipv6ipGeneric routing encapsulation (GRE)点对点，可以传递多种协议。

模式为：gre ipIPv4-compatible点到多点的，思科不建议使用。

模式为：ipv6ip auto-tunnel6to4点到多点的，使用地址为2002::/16。

模式为：ipv6ip 6to4Intra-Site Automatic Tunnel Addressing Protocol (ISATAP)是点到多点的。

模式为：ipv6ip isatap以上隧道中，所有隧道的源均为IPv4地址，但是只有点对点隧道的终点为IPv4地址,其它都不需要。

更多的是，点对点隧道必须要有IPv6地址，点对点隧道如下图：注：CCIE考试中，IPv6隧道的考点为Manual 类型的隧道。

配置IPv6隧道：说明：原来R1上的IPv6网络无法与R2上的IPv6网络通信，通过配置IPv6隧道之后，在隧道与相应IPv6接口上启用IPv6路由协议，如OSPFv3，使得两端IPv6网络可以通信。

一、Windows XP/2003客户端配置1、安装ipv6协议依次点击“开始”，“运行”，在运行窗口中输入cmd 进入命令行界面。

2、输入ipv6 install提示安装成功后进入下一步。

3、输入netsh4、输入int ipv6 isatap 进入isatap配置模式5、输入set router en，配置isatap路由器6、输入exit退出netsh二、Windows vista/7 客户端配置Windows vista/7已自带ipv6支持，无需单独安装。

配置步骤如下：1、以管理员身份运行cmd命令，进入命令行模式。

2、输入netsh3、输入int ipv6 isatap，进入isatap配置模式4、输入set router en，配置isatap路由器5、输入set state ena，激活isatap隧道6、输入exit，退出netsh7、右键点击桌面“计算机”图标，选择“管理”，展开“服务和应用程序”，确认ip helper服务已开启。

三、测试配置结果1、点击开始、运行，输入cmd 进入命令行2、输入ipconfig 查看是否有2001:250:5405开头的地址，若有，说明已获得IPV6地址3、用浏览器打开，页面中会显示类似如下信息：您的ip:2001:250:5405:1:200:5efe:d22d:bf3c其中2001:250:5405:1:200:5efe:d22d:bf3c即为你的IPV6地址。

1. ISATAP隧道点IP地址是用户设置isatap隧道的终结点router为Windows XP/2003 可能需要预先安装IPv6协议，设置如下:运行netshnetsh>intnetsh interface>ipv6netsh interface>ipv6>installnetsh interface ipv6>exit重启计算机后再输入下面的两条设置语句Vista/Windows 7 设置如下:鼠标右键点击“开始－>程序－>附件－>命令提示符”，选择“以管理员身份运行”。

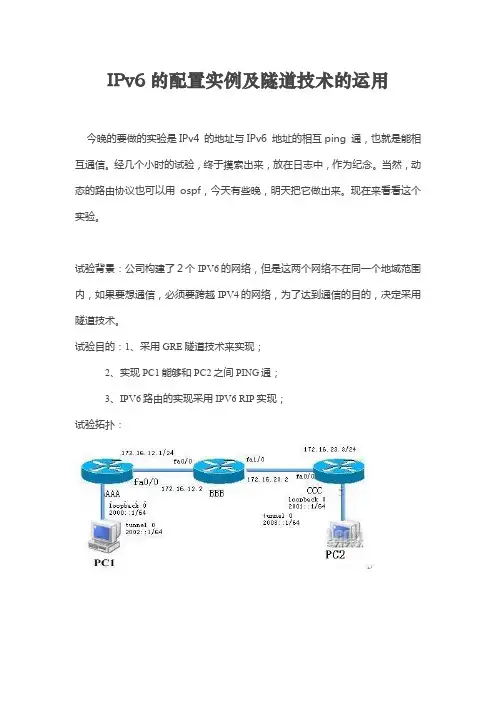

IPv6的配置实例及隧道技术的运用今晚的要做的实验是IPv4 的地址与IPv6 地址的相互ping 通，也就是能相互通信。

经几个小时的试验，终于摸索出来，放在日志中，作为纪念。

当然，动态的路由协议也可以用ospf，今天有些晚，明天把它做出来。

现在来看看这个实验。

试验背景：公司构建了２个IPV6的网络，但是这两个网络不在同一个地域范围内，如果要想通信，必须要跨越IPV4的网络，为了达到通信的目的，决定采用隧道技术。

试验目的：1、采用GRE隧道技术来实现；2、实现PC1能够和PC2之间PING通；3、IPV6路由的实现采用IPV6 RIP实现；试验拓扑：1.配置路由器端口的ip地址Router>enRouter#conf tRouter(config)#no ip domain lookupRouter(config)#line con 0Router(config-line)#no exec-tRouter(config-line)#logg sRouter(config)#hostname AAAAAA(config)#interface fa 0/0AAA(config-if)#ip add 172.16.12.1 255.255.255.0 AAA(config-if)#no shutAAA(config-if)#exitAAA(config)#interface loopback 0AAA(config-if)#ipv6 address 2000::1/64AAA(config-if)#exitRouter(config)#hostname BBBBBB(config)#interface fa 0/0BBB(config-if)#ip add 172.16.12.2 255.255.255.0 BBB(config-if)#no shutBBB(config-if)#exitBBB(config)#interface fa 1/0BBB(config-if)#ip add 172.16.23.2 255.255.255.0 BBB(config-if)#no shutBBB(config-if)#exitRouter(config)#hostname CCCCCC(config)#interface f0/0CCC(config-if)#ip add 172.16.23.3 255.255.255.0 CCC(config-if)#no shutCCC(config-if)#exitCCC(config)#interface loopback 0CCC(config-if)#ipv6 add 2001::1/64CCC(config-if)#exit2.配置ipv4的动态路由AAA(config)#router ripAAA(config-router)#version 2AAA(config-router)#no auto-summaryAAA(config-router)#network 172.16.12.0AAA(config-router)#exitBBB(config)#router ripBBB(config-router)#version 2BBB(config-router)#no auto-summary BBB(config-router)#network 172.16.12.0 BBB(config-router)#network 172.16.23.0 BBB(config-router)#exitCCC(config)#router ripCCC (config-router)#version 2CCC(config-router)#no auto-summary CCC(config-router)#network 172.16.23.0 CCC(config-router)#exit3.查看路由表AAA#show ip rouBBB#show ip rouCCC#show ip rou4.给路由器做隧道AAA#conf tAAA(config)#interface tunnel 0AAA(config-if)#ipv6 address 2002::1/64 AAA(config-if)#tunnel source 172.16.12.1AAA(config-if)#tunnel destination 172.16.12.2 AAA(config-if)#exitCCC(config)#interface tunnel 0CCC(config-if)#ipv6 address 2003::1/64 CCC(config-if)#tunnel source 172.16.23.3 CCC(config-if)#tunnel destination 172.16.23.25.在路由器上配置ipv6并应用到接口AAA(config)#ipv6 unicast-routingAAA(config)#ipv6 router rip alanAAA(config-rtr)#exitAAA(config)#interface tunnel 0AAA(config-if)#ipv6 rip alan enableAAA(config-if)#exitAAA(config)#interface loopback 0AAA(config-if)#ipv6 rip alan enableCCC(config)#ipv6 unicast-routingCCC(config)#ipv6 router rip alanCCC(config-rtr)#exitCCC(config)#interface tunnel 0CCC(config-if)#ipv6 rip alan enableCCC(config-if)#exitCCC(config)#interface loopback 0CCC(config-if)#ipv6 rip alan enableCCC(config-if)#exit6.查看ipv6的路由表AAA#show ipv6 routeCCC#show ipv6 route7.验证试验结果:ping对短AAA#ping 2001::1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 2001::1, timeout is 2 seconds: !!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 0/1/4 msCCC#ping 2000::1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 2001::1, timeout is 2 seconds: !!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 0/1/4 ms。
