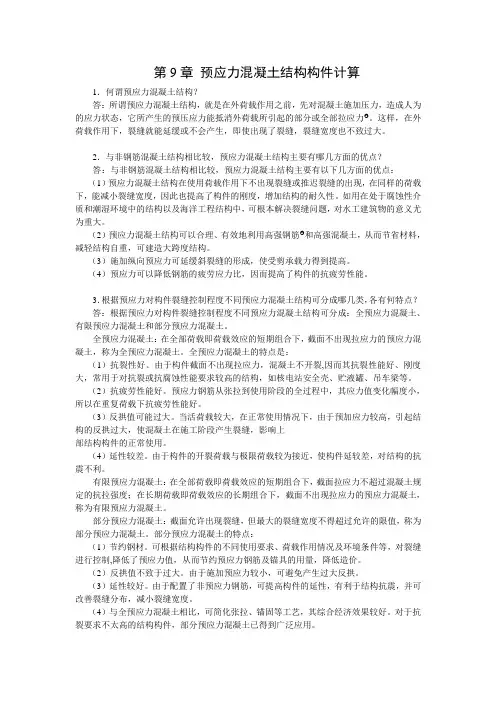

习题第九章预应力混凝土构件的计算

第9章预应力混凝土结构构件计算1．何谓预应力混凝土结构？答：所谓预应力混凝土结构，就是在外荷载作用之前，先对混凝土施加压力，造成人为的应力状态，它所产生的预压应力能抵消外荷载所引起的部分或全部拉应力◆。

这样，在外荷载作用下，裂缝就能延缓或不会产生，即使出现了裂缝，裂缝宽度也不致过大。

2．与非钢筋混凝土结构相比较，预应力混凝土结构主要有哪几方面的优点？答：与非钢筋混凝土结构相比较，预应力混凝土结构主要有以下几方面的优点：（1）预应力混凝土结构在使用荷载作用下不出现裂缝或推迟裂缝的出现，在同样的荷载下，能减小裂缝宽度，因此也提高了构件的刚度，增加结构的耐久性。

如用在处于腐蚀性介质和潮湿环境中的结构以及海洋工程结构中，可根本解决裂缝问题，对水工建筑物的意义尤为重大。

（2）预应力混凝土结构可以合理、有效地利用高强钢筋◆和高强混凝土，从而节省材料，减轻结构自重，可建造大跨度结构。

（3）施加纵向预应力可延缓斜裂缝的形成，使受剪承载力得到提高。

（4）预应力可以降低钢筋的疲劳应力比，因而提高了构件的抗疲劳性能。

3．根据预应力对构件裂缝控制程度不同预应力混凝土结构可分成哪几类，各有何特点？答：根据预应力对构件裂缝控制程度不同预应力混凝土结构可分成：全预应力混凝土、有限预应力混凝土和部分预应力混凝土。

全预应力混凝土：在全部荷载即荷载效应的短期组合下，截面不出现拉应力的预应力混凝土，称为全预应力混凝土。

全预应力混凝土的特点是：（1）抗裂性好。

由于构件截面不出现拉应力，混凝土不开裂,因而其抗裂性能好、刚度大，常用于对抗裂或抗腐蚀性能要求较高的结构，如核电站安全壳、贮液罐、吊车梁等。

（2）抗疲劳性能好。

预应力钢筋从张拉到使用阶段的全过程中，其应力值变化幅度小，所以在重复荷载下抗疲劳性能好。

（3）反拱值可能过大。

当活荷载较大，在正常使用情况下，由于预加应力较高，引起结构的反拱过大，使混凝土在施工阶段产生裂缝，影响上部结构构件的正常使用。

第一章材料的力学性能一、填空题1、钢筋混凝土及预应力混凝土中所用的钢筋可分为两类：有明显屈服点的钢筋和无明显屈服点的钢筋，通常分别称它们为_软钢___________和硬钢。

2、对无明显屈服点的钢筋，通常取相当于残余应变为 0.2% 时的应力作为假定的屈服点，即条件屈服强度。

3、碳素钢可分为低碳钢、中碳钢和高碳钢。

随着含碳量的增加，钢筋的强度提高、塑性降低。

在低碳钢中加入少量锰、硅、钛、铬等合金元素，变成为普通低合金钢。

4、钢筋混凝土结构对钢筋性能的要求主要是强度高、塑性好可焊性好、对混泥土的粘结锚固性能好。

5、钢筋和混凝土是不同的材料，两者能够共同工作是因为两者能牢固粘结在一起、线膨胀系数相近、混泥土能保护钢筋不被锈蚀6、光面钢筋的粘结力由化学胶结力、摩擦力、钢筋端部的锚固力三个部分组成。

7、钢筋在混凝土中应有足够的锚固长度，钢筋的强度越高、直径越粗、混凝土强度越低，则钢筋的锚固长度就越长。

8、混凝土的极限压应变包括弹性应变和塑性应变两部分。

塑性应变部分越大，表明变形能力越大，延性越好。

9、混凝土的延性随强度等级的提高而降低。

同一强度等级的混凝土，随着加荷速度的减小，延性有所提高，最大压应力值随加荷速度的减小而减小。

10、钢筋混凝土轴心受压构件，混凝土收缩，则混凝土的应力减少，钢筋的应力增加。

11、混凝土轴心受拉构件，混凝土徐变，则混凝土的应力减少，钢筋的应力增加。

12、混凝土轴心受拉构件，混凝土收缩，则混凝土的应力增加，钢筋的应力减少。

二、判断题1、混凝土强度等级是由一组立方体试块抗压后的平均强度确定的。

N2、采用边长为100mm的非标准立方体试块做抗压试验时，其换算系数是0.95。

Y3、混凝土双向受压时强度比其单向受压时强度降低。

N4、线性徐变是指徐变与荷载持续时间之间为线性关系。

Y5、对无明显屈服点的钢筋，设计时其强度标准值取值依据是条件屈服强度。

Y6、强度与应力的概念完全一样。

N7、含碳量越高的钢筋，屈服台阶越短、伸长率越小、塑性性能越差。

《混凝土结构设计原理》第1章概论1.钢筋与混凝土共同工作的基础条件是什么？答：混凝土和钢筋协同工作的原因是：（1）钢筋与混凝土之间产生良好的粘结力，使两者结合为整体；（2）钢筋与混凝土两者之间线膨胀系数几乎相同，两者之间不会发生相对的温度变形使粘结力遭到破坏；（3）设置一定厚度混凝土保护层，混凝土的碱性环境使钢筋不易发生锈蚀，遇到火时不致因钢筋很快软化而导致结构破坏；（4）钢筋在混凝土中有可靠的锚固。

混凝土结构的特点是什么？答：优点——取材容易、合理用材、整体性好、耐久性好、耐火性好可塑性好缺点——自重大、抗裂性差、施工复杂、施工周期长、施工受季节影响、结构隔热隔声性能差、修复加固困难。

第2章钢筋和混凝土的力学性能《规范》规定混凝土强度等级答：混凝土强度等级有C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 C65 C70 C75 C80 共十四个等级，其中C50以下的为普通混凝土，C50以上的为高强度等级混凝土2.什么叫混凝土徐变？引起徐变的原因有哪些？答：（1）混凝土结构或材料在不变的应力或荷载长期持续作用下，混凝土的变形或应变随时间而缓慢增长的现象称为混凝土的徐变。

（2）内在因素：混凝土的组成成分是影响徐变的内在因素。

水泥用量越多，徐变越大。

水灰比越大，徐变越大。

集料的弹性模量越小徐变就越大。

构件尺寸越小，徐变越大。

环境因素：混凝土养护及使用时的温度是影响徐变的环境因素。

温度越高、湿度越低，徐变就越大。

若采用蒸汽养护则可以减少徐变量的20%-25%。

应力因素：施加初应力的大小和加荷时混凝土的龄期是影响徐变的应力因素。

加荷时混凝土的龄期越长，徐变越小。

加荷龄期相同时，初应力越大，徐变也越大。

3.钢筋冷加工的目的是什么？冷加工方法有哪几种？简述冷拉方法？答：（1）钢筋冷加工目的是为了提高钢筋的强度，以节约钢材。

除冷拉钢筋仍具有明显的屈服点外，其余冷加工钢筋无屈服点或屈服台阶，冷加工钢筋的设计强度提高，而延性大幅度下降。

混凝土结构设计原理试题库及其参考答案一、判断题（请在你认为正确陈述的各题干后的括号内打‚√‛，否则打‚×‛。

每小题1分。

）第1章 钢筋和混凝土的力学性能1．混凝土立方体试块的尺寸越大，强度越高。

（ ） 2．混凝土在三向压力作用下的强度可以提高。

（ ） 3．普通热轧钢筋受压时的屈服强度与受拉时基本相同。

（ ） 4．钢筋经冷拉后，强度和塑性均可提高。

（ ） 5．冷拉钢筋不宜用作受压钢筋。

（ ） 6．C20表示f cu =20N/mm 。

（ ）7．混凝土受压破坏是由于内部微裂缝扩展的结果。

（ ） 8．混凝土抗拉强度随着混凝土强度等级提高而增大。

（ ）9．混凝土在剪应力和法向应力双向作用下，抗剪强度随拉应力的增大而增大。

（ ） 10．混凝土受拉时的弹性模量与受压时相同。

（ ）11．线性徐变是指压应力较小时，徐变与应力成正比，而非线性徐变是指混凝土应力较大时，徐变增长与应力不成正比。

（ ）12．混凝土强度等级愈高，胶结力也愈大（ ） 13．混凝土收缩、徐变与时间有关，且互相影响。

（ ）第3章 轴心受力构件承载力1． 轴心受压构件纵向受压钢筋配臵越多越好。

（ ） 2． 轴心受压构件中的箍筋应作成封闭式的。

（ ） 3． 实际工程中没有真正的轴心受压构件。

（ ） 4． 轴心受压构件的长细比越大，稳定系数值越高。

（ ）5． 轴心受压构件计算中，考虑受压时纵筋容易压曲，所以钢筋的抗压强度设计值最大取为2/400mm N 。

（ ）6．螺旋箍筋柱既能提高轴心受压构件的承载力，又能提高柱的稳定性。

（ ）第4章 受弯构件正截面承载力1． 混凝土保护层厚度越大越好。

（ ） 2． 对于'fh x≤的T 形截面梁，因为其正截面受弯承载力相当于宽度为'f b 的矩形截面梁，所以其配筋率应按0'h b A f s=ρ来计算。

（ ）3． 板中的分布钢筋布臵在受力钢筋的下面。

（ ）4． 在截面的受压区配臵一定数量的钢筋对于改善梁截面的延性是有作用的。

混凝土结构设计原理试题库及其参考答案一、判断题（请在你认为正确陈述的各题干后的括号内打“√”，否则打“×”。

每小题1分。

）第6章受扭构件承载力1．钢筋混凝土构件在弯矩、剪力和扭矩共同作用下的承载力计算时，其所需要的箍筋由受弯构件斜截面承载力计算所得的箍筋与纯剪构件承载力计算所得箍筋叠加，且两种公式中均不考虑剪扭的相互影响。

（）2．《混凝土结构设计规范》对于剪扭构件承载力计算采用的计算模式是混凝土和钢筋均考虑相关关系。

（）3.在钢筋混凝土受扭构件设计时，《混凝土结构设计规范》要求，受扭纵筋和箍筋的配筋强度比应不受限制。

（）第8章钢筋混凝土构件的变形和裂缝1．受弯构件的裂缝会一直发展，直到构件的破坏。

（）2．钢筋混凝土受弯构件两条裂缝之间的平均裂缝间距为1.0倍的粘结应力传递长度。

（）3．裂缝的开展是由于混凝土的回缩，钢筋的伸长，导致混凝土与钢筋之间产生相对滑移的结果。

（）4．《混凝土结构设计规范》定义的裂缝宽度是指构件外表面上混凝土的裂缝宽度。

（）5．当计算最大裂缝宽度超过允许值不大时，可以通过增加保护层厚度的方法来解决。

（）6．受弯构件截面弯曲刚度随着荷载增大而减小。

（）7．受弯构件截面弯曲刚度随着时间的增加而减小。

（）8．钢筋混凝土构件变形和裂缝验算中荷载、材料强度都取设计值。

（）第9章预应力混凝土构件1．在浇灌混凝土之前张拉钢筋的方法称为先张法。

（）2．预应力混凝土结构可以避免构件裂缝的过早出现。

（）3．预应力混凝土构件制作后可以取下重复使用的称为锚具。

（） 张拉控制应力的确定是越大越好。

（）4．con5．预应力钢筋应力松弛与张拉控制应力的大小有关，张拉控制应力越大，松弛越小；（）6．混凝土预压前发生的预应力损失称为第一批预应力损失组合。

（）7．张拉控制应力只与张拉方法有关系。

（）二、单选题（请把正确选项的字母代号填入题中括号内，每题2分。

）第6章受扭构件承载力1．钢筋混凝土受扭构件中受扭纵筋和箍筋的配筋强度比7.1<ζ说明，当6.0<构件破坏时，（）。

第九章 预应力混凝土构件本章的意义和内容：本章讲述了预应力混凝土的基本知识、预应力混凝土构件设计的一般规定、预应力混凝土轴心受拉构件的应力分析、预应力混凝土轴心受拉构件的计算和验算、预应力混凝土受弯构件的应力分析与设计计算以及预应力混凝土的构造要求。

通过本章的学习，使学生对预应力混凝土有全面的了解，并使学生掌握了以下的重点、难点：1. 预应力混凝土构件的工作原理，预应力混凝土改善了普通混凝土构件抗裂性差、刚度小、变形大、不能充分利用高强材料、适用范围受到限制的缺陷，可以运用到有防水、抗渗要求的特殊环境及大跨、重荷载结构。

2. 施加预应力的方法：先张法、后张法。

先张法是靠预应力钢筋和混凝土粘结力传递预应力的，在构件端部有预应力传递长度；后张法是依靠锚具传递预应力的，端部处于局压的应力状态。

3. 张拉控制应力con σ的取值。

con σ的大小对预应力混凝土构件非常重要，取值过高对构件安全有影响，过低预应力效果不好，因此张拉控制应力的取值应适当。

4. 与普通混凝土构件不同，预应力混凝土应采用高强钢筋和高强混凝土，对使用的锚具要求及施工要求比普通混凝土构件要更高。

5. 各项预应力损失的原因，损失的分析、计算方法以和减少各项损失的措施，以及先张法、后张法各有哪些损失，第一批和第二批损失是哪些组合。

6. 预应力混凝土轴心受拉构件，从施加预应力到施加荷载构件破坏经历了六个特殊阶段，各个阶段混凝土、钢筋的应力、应变情况，先张法和后张法有何相同点和不同点。

7. 预应力混凝土构件在外荷载作用后的使用阶段，两种极限状态的计算与普通混凝土构件类似，为了保证施工阶段构件的安全性，应进行相关的验算。

对后张法构件还应计算端部的局压承载力。

预应力混凝土受弯构件除了同普通混凝土受弯构件要进行使用阶段的承载能力计算（正截面、斜截面）、使用阶段的抗裂验算、使用阶段的变形验算，还要进行施工阶段的强度及抗裂验算。

一、概 念 题（一）填空题1．先张法构件的预应力总损失至少应取 ，后张法构件的预应力总损失至少应取 。

9.预应力混凝土构件的计算9.01 —预应力混凝土轴拉杆件截面尺寸为 200 X 200,所承受恒载标准值引起的 拉力 N GK = 118.5 kN ，活荷载标准值引起的拉力 N QK = 50.7 kN ，活荷载的准 永久值系数为0.5，裂缝控制等级为二级，a ct 二0.5，设该杆混凝土强度等 级为C40，预应力筋为© 4碳素钢丝，不考虑非预应力筋，若总损失 厂二 0.25 (T con ，求该杆所需的预应力筋面积。

2解：A= 153 mm9.02 一预应力混凝土轴拉杆件截面尺寸为 250 X 250,承受恒载标准值引起的拉 力N GK = 210 kN ，活荷载标准值引起的拉力N QK = 90 kN ，活荷载的准永久值 系数为0.5，设该杆混凝土强度等级为 C40,不考虑非预应力筋，裂缝控制等 级为二级(a ct = 0.5 )的构件，试估算该杆应施加的有效预压力。

解：在短期荷载效应组合下:Ns = 300 kN T sc = 4.8 N/mm 由：T sc T pc n w a ct Y f tk在长期荷载效应组合下：Nl = 255 kN T lc = 4.08 N/mm 2 由：T lc — T pc n < 0贝U: T pc n> T lc = 4.08 N/mm 2即该杆应施加的有效预压应力不小于 4.08N/mm9.03某24 m 跨后张法预应力砼屋架下弦，截面尺寸为250 X 160，两个孔道的直径均为 50 mm ，采用轴芯成型，端部尺寸及构造如图，砼强度等级为C40，预应力钢筋为冷拉川 级钢筋，螺丝端杆锚具锚固，非预应力钢筋按构造要求配置4© 12 (n 级)，采用超张拉工 艺，一端张拉。

下弦的轴心拉力设计值N = 525 kN ，按荷载短期效应组合计算的轴心拉力值Ns = 460 kN ，按荷载长期效应组合计算的轴心拉力值N i = 405 kN ，试进行下弦的承载 力计算和抗裂验算以及屋架端部的局部受压承载力计算。
