超声检测超声检测(UT）工业上无损检测的方法之一。
超声波进入物体遇到缺陷时，一部分声波会产生反射，发射和接收器可对反射波进行分析，就能异常精确地测出缺陷来．并且能显示内部缺陷的位置和大小，测定材料厚度等.原理超声波是频率高于20千赫的机械波。
在超声探伤中常用的频率为0.5～5兆赫。
这种机械波在材料中能以一定的速度和方向传播，遇到声阻抗不同的异质界面（如缺陷或被测物件的底面等）就会产生反射。
这种反射现象可被用来进行超声波探伤，最常用的是脉冲回波探伤法探伤时，脉冲振荡器发出的电压加在探头上（用压电陶瓷或石英晶片制成的探测元件），探头发出的超声波脉冲通过声耦合介质（如机油或水等）进入材料并在其中传播，遇到缺陷后，部分反射能量沿原途径返回探头，探头又将其转变为电脉冲，经仪器放大而显示在示波管的荧光屏上。
根据缺陷反射波在荧光屏上的位置和幅度（与参考试块中人工缺陷的反射波幅度作比较），即可测定缺陷的位置和大致尺寸。
除回波法外，还有用另一探头在工件另一侧接受信号的穿透法。
利用超声法检测材料的物理特性时，还经常利用超声波在工件中的声速、衰减和共振等特性。
应用脉冲回波探伤法通常用于锻件、焊缝及铸件等的检测。
可发现工件内部较小的裂纹、夹渣、缩孔、未焊透等缺陷。
被探测物要求形状较简单，并有一定的表面光洁度。
为了成批地快速检查管材、棒材、钢板等型材，可采用配备有机械传送、自动报警、标记和分选装置的超声探伤系统。
除探伤外，超声波还可用于测定材料的厚度,使用较广泛的是数字式超声测厚仪,其原理与脉冲回波探伤法相同，可用来测定化工管道、船体钢板等易腐蚀物件的厚度。
利用测定超声波在材料中的声速、衰减或共振频率可测定金属材料的晶粒度、弹性模量(见拉伸试验)、硬度、内应力、钢的淬硬层深度、球墨铸铁的球化程度等。
此外，穿透式超声法在检验纤维增强塑料和蜂窝结构材料方面的应用也已日益广泛。
超声全息成象技术也在某些方面得到应用。
优缺点超声检测法的优点是：穿透能力较大，例如在钢中的有效探测深度可达1米以上;对平面型缺陷如裂纹、夹层等，探伤灵敏度较高，并可测定缺陷的深度和相对大小；设备轻便，操作安全，易于实现自动化检验。
超声波无损检测概述超声波无损检测一、超声波无损检测基本介绍超声检测（UT）是利用其在物质中传播、界面反射、折射(产生波型转换)和衰减等物理性质来发现缺陷的一种无损检测方法，应用较为广泛。
按其工作原理不同分为：共振法、穿透法、脉冲反射法超声检测;按显示缺陷方式不同分为：A型、B型、C型、3D型超声检测；按选用超声波波型不同分为：纵波法、横波法、表面波法超声检测；二、超声波的产生（发射）与接收（1）超声波的物理本质：它是频率大于2万赫兹的机械振动在弹性介质中的转播行为。
即超声频率的机械波。
一般地说，超声波频率越高，其能量越大，探伤灵敏度也越高。
超声检测常用频率在0.5～10 MHZ。
（2）超声波的产生机理——利用了压电材料的压电效应。
压电效应：某些电介质在沿一定方向上受到外力的作用而变形时，其内部产生极化现象，同时在它的两个相对表面上出现正负相反的电荷。
当外力去掉后，它又会恢复到不带电的状态，这种现象称为正压电效应。
当作用力的方向改变时，电荷的极性也随之改变。
相反，当在电介质的极化方向上施加电场，这些电介质也会发生变形，电场去掉后，电介质的变形随之消失，这种现象称为逆压电效应，或称为电致伸缩现象。
(3)超声波的发射与接收①发射——在压电晶片制成的探头中，对压电晶片施以超声频率的交变电压，由于逆压电效应，晶片中就会产生超声频率的机械振动——产生超声波；若此机械振动与被检测的工件较好地耦合，超声波就会传入工件——这就是超声波的发射。
②接收——若发射出去的超声波遇到界面被反射回来，又会对探头的压电晶片产生机械振动，由于正压电效应，在晶片的上下电极之间就会产生交变的电信号。
将此电信号采集、检波、放大并显示出来，就完成了对超声波信号的接收。
可见，探头是一种声电换能元件，是一种特殊的传感器，在探伤过程中发挥重要的作用3．超声波检测方法的分类（1）按原理分类：超声波探伤方法按原理分类，可分为脉冲反射法、穿透法和共振法。
超声波UT 检测方案1..1 工作范围本方案适用于余热锅炉、汽机中低压管道项目的对接焊口、钢结构型材对接焊缝、板材及板材对接焊缝和钢锻件的超声波探伤检验。
1..2 材料准备1..2.1 仪器根据工程项目现场的具体情况，使用脉冲反射式超声波探伤仪。
1..2.2 仪器的技术要求仪器和探头的组合灵敏度、衰减器精度、水平线性和垂直线性等各种性能指标应符合 JB/T10061《A 型脉冲反射式超声波探伤仪通用技术条件》及 JB/T10062《超声波探伤用探头性能测试方法》的规定。
a.仪器和探头的组合灵敏度：在达到所检工件最大声程时，其灵敏度余量应≥10dB。
b. 衰减器精度：任意相邻 12 dB 误差在±1dB 以内，最大累计误差不超过 1dB 。
c. 水平线性：水平线性误差不大于 1%。
d. 垂直线性：在荧光屏满刻度的 80%范围内线性显示，垂直线性误差不大于 5%。
1..2.3 探头1）晶片有效面积除另由规定外一般不应超过 50mm2，且任意一长边不大于 25 mm 。
2）单斜探头声束轴线水平偏离角不应大于 2 度，主声束垂直主方向不应有明显双峰。
3）直探头的远场分辨力应大于或等于 30 dB ，斜探头的远场分辨力应大于或等于 6dB4）仪器和探头的系统性能应按 ZBJ04001 和 JB/T10062 的规定进行测试（检验周期见表 2）。
5）探头和检验面应该紧密接触，必要时探头楔块应进行修磨使其与检验面吻合。
修磨后探头应该重新测定入射点和折射角。
表1 探头折射或 K 值选择1..2.4试块a. 试块应采用与被检工件相同或相近似声学性能的材料制成，直探头标准试块为CBI、CBII 试块；斜探头标准试块采用 CSK-IA、CSK-IIIA 试块。
b. 试块的制造要求应符合 ZBJ04001 和 JB/T10062 的规定进行测试。
c. 现场检测时，也可采用其它形式的等效试块。
.1..3检测准备1...3.1 检测表面1) 检测面的确定必须保证检查到工件被检部分的整个体积，即应检查到整条焊缝，检验区域的宽度为是焊缝本身再加上焊缝两侧各 10mm 区域(热影响区)。
文件名称 超声波检测（UT）作业指引 发布时间超声波检测（UT）作业指引编制人: 日期:审核人: 日期:批准人: 日期:修订记录日期修订状态修改内容修改人审核人批准人文件名称 超声波检测（UT）作业指引 发布时间1.质量控制流程图文件名称 超声波检测（UT）作业指引 发布时间2.检测人员超声波检测人员必须持有中国船级社（CCS）颁发的资格证书，并在有效期范围内；签发报告、资料审核人员，必须持有国家技术监督局颁发的超声波探伤Ⅱ级或Ⅲ级资格证书，并在有效期内。
3.探伤仪、探头和系统性能3.1.探伤仪：采用A型脉冲反射式超声波探伤仪，其工作频率范围为1～5MHz，仪器至少在荧光屏满刻度的80%范围内呈线性显示。
探伤仪应具有80dB以上的连续可调衰减器，步进级每档不大于2dB，其精度为任意相邻12dB误差在±1dB以内，最大累计误差不超过1dB。
水平线性误差不大于1%，垂直线性误差不大于5%，其余指标应符合ZBY230的规定。
3.2.探头：3.2.1.本工程超声波检测使用的探头有单直探头、单斜探头等，具体划分应符合ZBY344的规定。
3.2.2.晶片有效面积一般不应超过50mm2,且任一边长不应大于25mm。
3.2.3.单斜探头声束轴线水平偏离角不应大于2°，主声束垂直方向不应有明显的双峰。
3.3.超声探伤仪和探头的系统性能：3.3.1.在达到所探工件的最大检测声程时，其有效灵敏度与量应大于或等于10dB。
3.3.2.仪器和探头的组合频率与工称误差不得大于±10%。
3.3.3.仪器和直探头组合的始脉冲宽度：对于频率为5MHz的探头，其占宽不得大于10mm；对于频率为2.5MHz的探头，其占宽不得大于15mm。
3.3.4.直探头的远场分辨力应大于或等于30dB，斜探头的远场分辨力应大于或等于6dB。
3.3.5.仪器和探头的系统性能应按ZBJ04001和ZBJ231的规定进行测试。

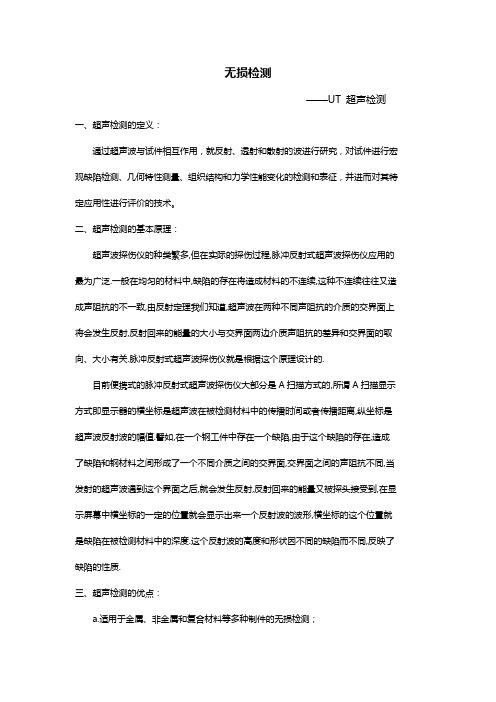

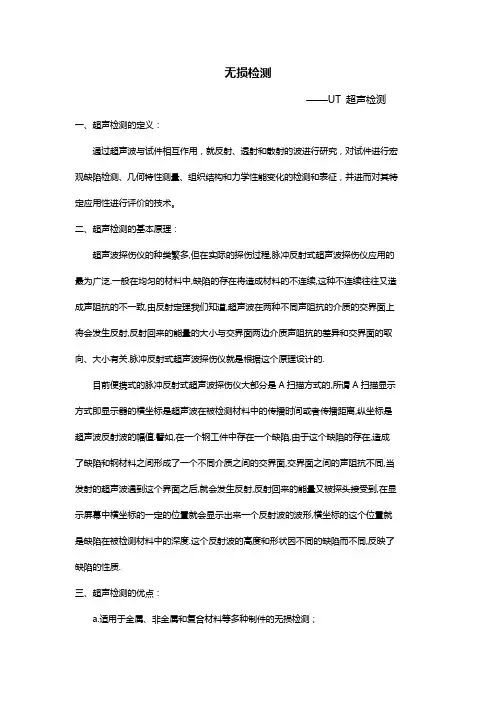

无损检测——UT 超声检测一、超声检测的定义：通过超声波与试件相互作用，就反射、透射和散射的波进行研究，对试件进行宏观缺陷检测、几何特性测量、组织结构和力学性能变化的检测和表征，并进而对其特定应用性进行评价的技术。
二、超声检测的基本原理：超声波探伤仪的种类繁多,但在实际的探伤过程,脉冲反射式超声波探伤仪应用的最为广泛.一般在均匀的材料中,缺陷的存在将造成材料的不连续,这种不连续往往又造成声阻抗的不一致,由反射定理我们知道,超声波在两种不同声阻抗的介质的交界面上将会发生反射,反射回来的能量的大小与交界面两边介质声阻抗的差异和交界面的取向、大小有关.脉冲反射式超声波探伤仪就是根据这个原理设计的.目前便携式的脉冲反射式超声波探伤仪大部分是A扫描方式的,所谓A扫描显示方式即显示器的横坐标是超声波在被检测材料中的传播时间或者传播距离,纵坐标是超声波反射波的幅值.譬如,在一个钢工件中存在一个缺陷,由于这个缺陷的存在,造成了缺陷和钢材料之间形成了一个不同介质之间的交界面,交界面之间的声阻抗不同,当发射的超声波遇到这个界面之后,就会发生反射,反射回来的能量又被探头接受到,在显示屏幕中横坐标的一定的位臵就会显示出来一个反射波的波形,横坐标的这个位臵就是缺陷在被检测材料中的深度.这个反射波的高度和形状因不同的缺陷而不同,反映了缺陷的性质.三、超声检测的优点：a.适用于金属、非金属和复合材料等多种制件的无损检测；b.穿透能力强，可对较大厚度范围内的试件内部缺陷进行检测。
如对金属材料，可检测厚度为1～2mm的薄壁管材和板材，也可检测几米长的钢锻件；c.缺陷定位较准确；d.对面积型缺陷的检出率较高；e.灵敏度高，可检测试件内部尺寸很小的缺陷；f.检测成本低、速度快，设备轻便，对人体及环境无害，现场使用较方便。
四、超声检测的局限性：a.对试件中的缺陷进行精确的定性、定量仍须作深入研究；b.对具有复杂形状或不规则外形的试件进行超声检测有困难；c.缺陷的位臵、取向和形状对检测结果有一定影响；d.材质、晶粒度等对检测有较大影响；e.以常用的手工A型脉冲反射法检测时结果显示不直观，且检测结果无直接见证记录。
特种设备无损检测人员（Ⅱ级）考核大纲（超声检测部分）第一章通用知识中的专业基础知识1 超声波探伤物理基础1.1 振动与波动1.1.1 振动⑴振动的一般概念（B）⑵谐振动（A）⑶阻尼振动（A）1.1.2 波动⑴机械波的产生与传波（C）⑵波长、频率和波速（B）1.1.3 次声波、声波和超声波⑴次声波、声波和超声波的区分（A）⑵超声波的应用（B）1.2 波的类型1.1.1 按质点的振动方向分类⑴纵波、横波及表面波（B）⑵板波（A）1.2.2 按波的形状分类平面波、柱面波和球面波（A）1.2.3 按振动的持续时间分类连续波和脉冲波（A）1.3 超声波的传波速度1.1.1 固体介质中的纵波、横波与表面波声速⑴无限大固体介质中的声速（A）⑵细长棒中的纵波声速（A）⑶声速与温度、应力及介质材质均匀性的关系（A）1.3.2 板波声速的一般知识（A）1.3.3 液体、气体介质中的声速⑴液体、气体介质中的声速公式（A）⑵液体介质中的声速与温度的关系（A）1.3.4 声速的测量⑴超声波探伤仪测量法（A）⑵测厚仪测量法（A）⑶示波器测量法（A）1.4 波的迭加、干涉、衍射和惠更斯原理1.4.1 波的迭加与干涉⑴波的迭加原理（A）⑵波的干涉（A）1.4.2 惠更斯原理和波的衍射⑴惠更斯原理（A）⑵波的衍射（绕射）（A）1.5 超声场的特征值1.5.1 声压、声阻抗及声强的定义（B）1.5.2 声压、声阻抗及声强的一般表达式及各参数的物理意义（A）1.5.3 声压、声阻抗及声强的单位及变化规律（A）1.6 分贝与奈培1.6.1 分贝与奈培的概念⑴分贝的定义及相互换算（B）⑵分贝与奈培的公式、计算及应用（A）1.7 超声超垂直入射到界面时的反射和透射1.7.1 单一平界面的反射率与透射率⑴声压反射率与声压透射率的定义及应用（B）⑵声强反射率与声强透射率的定义及应用（B）⑶声阻抗的定义及应用（B）1.7.2 薄层界面的反射率与透射率⑴均匀介质中的异质薄层（Z1＝Z2≠Z3）①影响声压反射率、声压透射率有关因素（B）②声压反射率与波长、薄层厚度的关系（B）③反射和透射的特征（A）⑵薄层两侧介质不同的双界面（Z1≠Z2≠Z3）声压往复透过率与薄层厚度的关系（B）1.7.3 声压往复透过率⑴声压往复透过率的定义、计算公式及计算（B）⑵声压往复透过率与声阻抗、入射方向的关系和变化规律（A）⑶声压往复透过率与检测灵敏度的关系（B）1.8 超声超倾斜入射到界面时的反射和折射1.8.1 波型转换与反射、折射定律⑴纵波斜入射①反射、折射定律及第一、二、临界角的定义、计算和应用（C）②产生波型转换的条件（B）⑵横波入射反射、折射定律及第三临界角的定义、计算和应用（C）1.8.2 声压反射率⑴纵波倾斜入射到钢/空气界面的反射①影响声压反射率、透过率的基本因素（A）②常见界面的声压反射率、透过率图及某些特征的应用（A）⑵横波倾斜入射到钢/空气界面的反射①影响声压反射率、透过率的基本因素（A）②常见界面的声压反射率、透过率图及某些特征的应用（A）1.8.3 声压往复透过率⑴声压往复透过率定义（B）⑵水/钢界面声压往复透过率（A）⑶有机玻璃/钢界面声压往复透过率（A）1.8.4 端角反射⑴端角反射定义及特征（B）⑵端角反射率及应用（C）1.9 超声波的聚焦与发散1.9.1 声压距离公式及各参数的物理意义（B）1.9.2 球面波在平界面上的反射与折射⑴在单一平界面上的反射（B）⑵在双界面的反射（A）⑶在单一平界面上的折射（A）1.9.3 平面波在曲界面上的反射与折射⑴在曲界面上的反射、透射、聚焦、发散的产生条件、特征和应用（B）⑵影响聚焦、发散的主要因素（A）⑶声透镜的应用及原理（B）1.9.4 球面波在曲界面上的反射与折射⑴球面波在曲界面上的反射①球面波在球面上的反射波及应用（B）②球面波在柱面上的反射波及应用（B）⑵球面波在曲界面上的折射现象及应用（A）1.10 超声波的衰减1.10.1 衰减的原因⑴扩散衰减（A）⑵散射衰减（A）⑶吸收衰减（A）1.10.2 衰减方程与衰减系数⑴衰减方程（A）⑵衰减系数（A）1.10.3 衰减系数的测定⑴薄板工件衰减系数的测定、计算及应用（B）⑵厚板或粗圆柱衰减系数的测定、计算及应用（B）2 超声波发射声场与规则反射体的回波声压2.1 纵波发射声场2.1.1 圆盘波源辐射的纵波声场⑴波源轴线上声压分布①波源轴线上的任意一点声压公式及应用（B）②近场区定义、其声压分布特征及应用（B）③远场区定义、其声压分布特征及应用（C）⑵波束指向性和半扩散角①定义、计算公式及各参数的物理意义（B）②波束指向性和半扩散角的影响因素（A）③波束指向性和半扩散角对检测灵敏度的影响及应用（C）⑶波束未扩散区和扩散区①定义、计算公式及各参数的物理意义（B）②波束未扩散区和扩散区的影响因素及应用（A）2.1.2 矩形波源辐射的纵波声场⑴定义、计算公式及计算、各参数的物理意义（C）⑵近场区声压分布特征及应用（B）⑶远场区声压分布特征及应用（B）⑷矩形波源辐射的纵波声场与圆盘波源辐射的纵波声场差异（A）2.1.3 近场区在两种介质中的分布⑴近场区在两种介质中的计算及应用（B）2.1.4 实际声场与理想声场的比较⑴实际声场与理想声场的定义（B）⑵近场区内的实际声场与理想声场的区别及原因（A）⑶实际声场与理想声场在远场区轴线上声压分布情况（B）2.2 横波发射声场2.2.1 假想横波波源⑴横波探头辐射声场的组成（A）⑵横波探头辐射的实际波源与假想横波波源的区别及相互关系（B）2.2.2 横波声场的结构⑴波束轴线上（当X≥3N时）的声压计算公式、计算及应用（B）⑵近场区长度计算公式、各参数的物理意义、计算及应用（B）⑶半扩散角①横波声束半扩散角与纵波声束半扩散角的区别（A）②横波声束半扩散角的计算公式、各参数的物理意义、计算及应用（B）2.2.3 聚焦声源发射声场⑴聚焦声场的形成（A）⑵聚焦声场的特点和应用（A）2.2.4 规则反射体的回波声压⑴平底孔回波声压（当X≥3N时）①平底孔回波声压的特征，声压与孔径、孔距之间的关系（C）②平底孔回波声压的计算公式、各参数的物理意义、计算及应用（C）⑵长横孔回波声压（当X≥3N时）①长横孔回波声压的特征，声压与孔径、孔距之间的关系（C）②长横孔回波声压的计算公式、各参数的物理意义、计算及应用（C）⑶短横孔回波声压（当X≥3N时）①短横孔回波声压的特征，声压与孔径、孔长、孔距之间的关系（C）②短横孔回波声压的计算公式、各参数的物理意义、计算及应用（C）⑷球孔回波声压（当X≥3N时）①球孔回波声压的特征，声压与孔径、孔距之间的关系（C）②球孔回波声压的计算公式、各参数的物理意义、计算及应用（C）⑸大平底面回波声压（当X≥3N时）①大平底面回波声压的特征，声压与距离之间的关系（C）②大平底面回波声压的计算公式、各参数的物理意义、计算及应用（C）⑹圆柱曲底面回波声压（当X≥3N时）①实心圆柱体Ⅰ实心圆柱体底面回波声压的特征，声压与距离之间的关系（C）Ⅱ实心圆柱体底面回波声压的计算公式、各参数的物理意义、计算及应用（C）②空实心圆柱体Ⅰ空实心圆柱体底面回波声压的特征，声压与距离之间的关系（C）Ⅱ空实心圆柱体底面回波声压的计算公式、各参数的物理意义、计算及应用（C）2.2.5 A VG曲线⑴纵波平底孔A VG曲线（当X≥3N时）①通用A VG曲线的制作、计算及应用（B）②实用A VG曲线的制作、计算及应用（B）⑵横波平底孔A VG曲线（当X≥3N时）①通用A VG曲线的制作、计算及应用（B）②实用A VG曲线的制作、计算及应用（B）3 仪器、探头和试块3.1 超声波探伤仪3.1.1超声波探伤仪概述⑴仪器的作用（B）⑵仪器的分类①按超声波的连续性分类（A）②按缺陷显示方式分类（A）③按超声波的通道分类（A）3.1.2 A型脉冲反射式超声波探伤仪的一般工作原理⑴仪器电路方框图⑵仪器主要组成部分及其工作原理（B）3.1.3 仪器主要开关旋钮的作用及其调整⑴用于调节探伤仪功能的开关旋钮（工作方式选择旋钮、发散强度旋钮、衰减器、增益旋钮、抑制旋钮、深度范围及深度细调旋钮、延迟旋钮、聚焦旋钮、）（C）⑵用于调节探伤仪工作状态的开关旋钮（频率选择旋钮、水平旋钮、垂直旋钮、深度补偿开关、辉度旋钮、重复频率旋钮、显示选择开关）（C）3.1.4 仪器的维护⑴仪器的维护的目的（B）⑵仪器的维护的内容和要求（B）3.1.5 数字式超声波探伤仪⑴数字式超声波探伤仪的特点（A）⑵数字式超声波探伤仪3.2 超声波测厚仪3.2.1 超声波测厚仪分类、主要组成部分及工作原理（B）3.2.2 超声波测厚仪的调整、测试、维护和应用（C）3.3 超声波探头3.3.1 工作原理（压电效应）⑴压电效应定义及产生机理（B）⑵影响压电效应的几个主要因素（压电材料性能主要参数）①压电应变常数d33定义、计算公式、公式各参数的物理意义及应用（B）②压电电压常数G33定义、计算公式、公式各参数的物理意义及应用（B）③介电常数ε定义、计算公式、公式各参数的物理意义及应用（B）④机电耦合系数K定义、计算公式及应用（B）⑤机械品质因子θm定义、计算公式、公式各参数的物理意义及应用（B）⑥频率常数N定义、计算公式、公式各参数的物理意义及应用（B）⑦居里温度T定义及应用（B）3.3.2 探头的种类和结构⑴分类方法（按波型分、按耦合方式分、按波束分、按晶片数量分）（B）⑵探头的基本结构（直探头、斜探头、表面波探头、双晶探头、聚焦探头、可变角探头、高温探头）（B）3.3.3 探头型号（探头型号的组成内容）（B）3.4 试块3.4.1 试块的作用（B）3.4.2 试块的分类（B）3.4.3 试块的要求和维护（B）3.4.4 国内常用试块简介及应用（C）3.4.5 国外常用试块简介及应用（A）3.5 仪器和探头的性能及其测试3.5.1 仪器性能（垂直线性、水平线性、动态范围、衰减器精度）及其测试（B）3.5.2 探头的性能（入射点、K值和折射角βS、主声束偏离与双峰、声束特性）及其测试（B）3.5.3 仪器和探头的综合性能（灵敏度、盲区及始脉冲宽度、分辨力、信噪比）及其测试（B）4 超声波探伤方法和通用探伤技术4.1 超声波探伤方法概述4.1.1 超声波探伤方法的分类⑴按原理分（脉冲反射法、穿透法、共振法）（A）⑵按波型分（纵波法、横波法、表面波法、板波法、爬波法）（A）⑶按探头数目分（单探头法、双探头法、多探头法）（A）⑷按探头接触方式分（直接接触法、液浸法）（A）4.1.2 超声波探伤方法的应用（B）4.2 仪器和探头的选择4.2.1 仪器的选择（选择依据和选择原则）（B）4.2.2 探头（型式、频率、晶片尺寸、K值）的选择（选择的依据、原则、目的和要求）（B）4.3 耦合与补偿4.3.1 耦合剂（作用、要求、种类及应用）（B）4.3.2 影响声耦合的主要因素（耦合层厚度、耦合剂声阻抗、工件表面粗糙度、工件表面形状）（B）4.3.3 表面耦合损耗的测定和补偿（B）4.4 探伤仪的调节4.4.1 扫描速度的调节⑴纵波扫描速度的调节（试块、方法和要求）（C）⑵表面波扫描速度的调节（试块、方法和要求）（B）⑶横波扫描速度的调节（试块、方法和要求）（C）4.4.2 探伤灵敏度的调节⑴探伤灵敏度的定义、调节目的和要求（B）⑵调节方法（试块调整法、工件底波调整法）及应用（C）4.5 缺陷位置的测定4.5.1 纵波（直探头）探伤时缺陷定位（方法、计算公式）及应用（C）4.5.2 表面波探伤时缺陷定位（方法、计算公式）及其应用（C）4.5.3 横波探伤时缺陷定位（方法、计算公式）及其应用（C）4.5.4 横波周向探测圆柱曲面时缺陷定位及其应用⑴外圆周向探测时缺陷定位（方法、计算公式）及其应用（B）⑵内壁周向探测时缺陷定位（方法、计算公式）及其应用（B）⑶外圆周向探测时最大探测壁厚的计算与应用（A）⑷外圆周向探测时声程修正系数μ和跨距修正系数m计算和应用（A）4.6 缺陷大小的测定4.6.1 当量法⑴当量试块比较法（方法、要求与应用）（C）⑵当量计算法（当X≥3N时）：应用原理、计算方法与应用（C）⑶当量A VG曲线法（应用原理、计算方法与应用）（B）4.6.2 测长法⑴相对灵敏度测长法（应用原则、方法与要求）（B）⑵绝对灵敏度测长法（应用原则、方法与要求）（B）⑶端点峰值法（应用原则、方法与要求）（B）4.6.3 底波高度法（应用原则、方法与要求）（B）4.7 缺陷自身高度的测定4.7.1 表面波波高法（A）4.7.2 表面波时延法（A）4.7.3 端部回波峰值法（A）4.7.4 横波端角反射法（A）4.7.5 横波串列式双探头法（A）4.7.6 相对灵敏度法（10d B法）（A）4.7.7 散射波法（衍射法）（A）4.8 影响缺陷定位、定量的主要因素4.8.1 影响缺陷定位的主要因素⑴仪器的影响（仪器水平线性及水平刻度的精度）（B）⑵探头的影响（声束偏离、指向性、双峰、斜楔磨损）（B）⑶工件的影响（表面粗糙度、材质、表面形状、边界、工件温度及缺陷情况）（B）⑷操作人员的影响（扫描速度比例调整、入射点及K值调整、定位方法不当）（B）4.8.2 影响缺陷定量的主要因素⑴仪器及探头性能的影响（频率、衰减器及垂直线性、探头形式和晶片尺寸、K值）（B）⑵耦合与衰减的影响①耦合的影响因素：耦合剂声阻抗及耦合层厚度、探头施加压力、工件表面耦合状态等影响因素（B）②衰减的影响因素：介质晶粒度，工件尺寸（B）⑶工件几何形状和尺寸的影响因素：工件底面形状、粗糙度及与探测面的平行度，工件尺寸的大小及其侧壁附近的缺陷情况（B）⑷缺陷的影响因素：缺陷性质、形状及其表面粗糙度、位置及其与超声波入射方位，缺陷回波的指向性（B）4.9 缺陷性质分析4.9.1 根据加工（焊接、铸造和锻造等）工艺分析缺陷性质（B）4.9.2 根据缺陷特征（平面形、点状或密集形）分析缺陷性质（B）4.9.3 根据缺陷波形（静态波形、动态波形）分析缺陷性质（B）4.9.4 根据底波（底波消失、缺陷波与底波共存、底波明显下降而缺陷波互相彼连高低不等、底波和缺陷波都很低）分析缺陷性质（B）4.10 非缺陷回波的判别4.10.1 “迟到波”定义、形成原理、特征、识别方法及应用（B）4.10.2 “61。
UT检测工艺一、检测工艺文件检测工艺文件包括工艺规程和操作指导书。
二、超声检测工艺规程→超声检测工艺规程应根据相关法规、安全技术规范、产品标准、有关的技术文件和NB/T 3-2015等相关检测标准要求，并针对检测机构的特点和检测能力而编制的技术文件。
→超声检测工艺规程应涵盖本单位（制造、安装或检验检测单位）产品（或检测对象）的检测范围。
→超声检测通用工艺规程一般以文字说明为主，检测对象一般为某类工件，它应具有一定的覆盖性和通用性。
工艺规程的编制要点（1）涵盖本单位的检测范围，是通用性技术要求、原则性指导文件；（2）根据检测单位的特点和能力编写，是对现行标准规范的补充；（3）内容不能照搬照抄外单位的文件，必须有本单位的特色；|（4）跟具体的工程项目没有必要的关联，是检测单位自身检测能力的体现；（5）由检测单位Ⅲ级专业人员编制，检测责任师审核，单位技术负责人批准；（6）规程中某一项技术要求需要展开说明的，可采用附录形式编入；（7）不得将管理制度、操作规程等与工艺规程无关的内容写入正文；（8）工艺规程要完整，一些关键的数据和指标应明确写入规程中，以供检测人员使用；（9）工艺规程的编制应按NB/~的规定明确其相关因素的具体范围或要求，如相关因素的变化超出规定时，应重新编制或修订。
（10）相应检测标准变更、采用新的检测工艺时，应对工艺规程进行修订，重新审批发布。
（如果来不及修订工艺规程时，所编制的操作指导书应由检测单位技术负责人批准）。
工艺规程的编制原则（1）遵照国家现行标准和法规的要求，在检测工艺上可以比现行标准、法规更细，更具体，要求更高；（2）应根据本单位无损检测人员技术水平、检测能力，做到简明扼要，提出切实可行的工艺措施；（3）应采用本单位一些行之有效的做法，应有自己的特色；`（4）工艺规程中每一步骤都要写清楚做什么、由谁去做、采用什么设备和辅助器材、什么时机做、按什么标准做；（5）采用非标准检测工艺（如非标准温度范围内的渗透检测、探头移动区不符合要求的超声波检测、焦距不符合要求的射线检测等）时，应对该检测工艺进行验证；（6）明确对操作人员和责任人员的职责和要求；（7）要融入其它施工质量验收规范中有关无损检测方面的内容（如SH/T3543-2007 石油化工建设工程项目施工过程技术文件规定条的要求：无损检测单位应按SH/T3503的规定提交无损检测报告。
