市政管道不会干？咱们先把图纸看！一、管道工程图一般规定1标高标准规定，室外工程应标注绝对标高；无绝对标高时也可标注相对标高。
压力管应标注管中心标高沟渠和重力管应标注沟（管）内底标高2管径公称直径：DN，常用于金属管材。
如铸铁管DN25外径：D×δ，常用于不锈钢管、无缝钢管。
如不锈钢管D108×4内径：d，常用于混凝土管、陶土管等。
如钢筋混凝土管d300二、平面图1.图示内容表明管道的平面位置，管道直径、长度、坡度，检查井位置、编号，水流方向等。
比例：1：500或1:1000,与道路施工图一致。
方位：坐标网或指北针道路平面图：中心线、边线、桩号等管线：雨水Y、污水W、给水J，以不同的线型表示。
附属构筑物：图例表示并编号，如W5，5号污水检查井。
标高：地面标高和管道标高管道：直径、长度、坡度、流向。
图2－105三、纵断面图1.图示内容表示地面起伏情况、管道敷设深度、管道直径及坡度、与其他管道交接情况。
横向表示长度、竖向表示管径与标高。
2.图样部分比例：竖向比例常为横向比例的10倍n线形：粗双线—管道、粗实线—地面、双竖线—检查井。
支管标注：SYD400—方位、代号、管径。
即表示由南向接入的直径400mm的雨水管道。
3.图表部分编号：检查井编号平面距离：相邻检查井的中心距离管径及坡度：当管径与坡度不变时，可只标一个管道标高：排水管是指检查井进、出口管道内底标高设计路面标高：由道路中线设计标高、道路横坡、检查井距道路中心线的距离而推算。
原地面标高：原始自然地面。
四、构筑物详图。

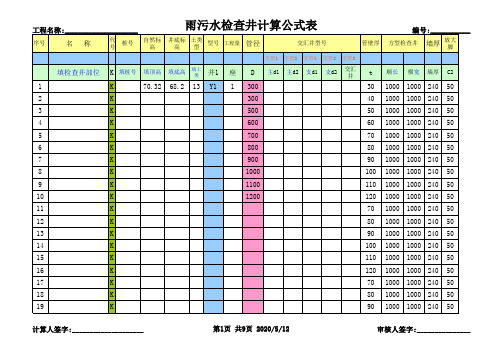

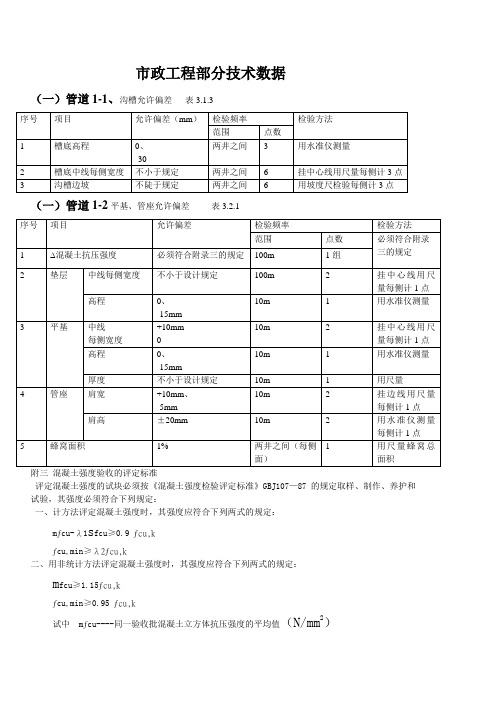

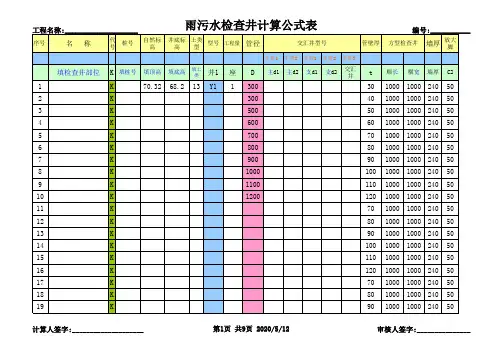

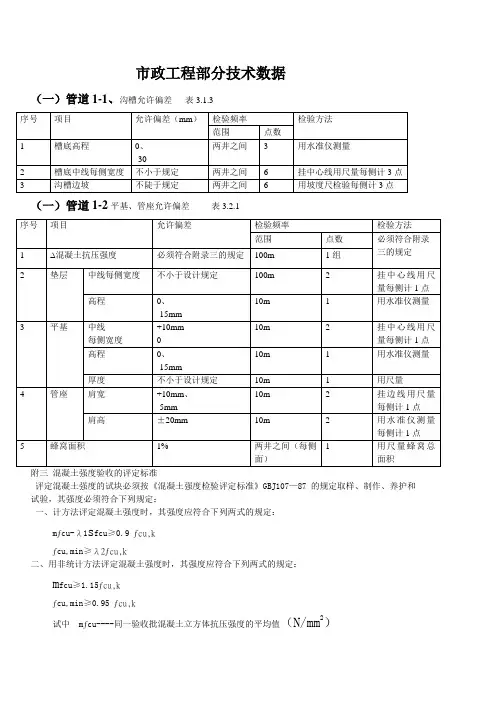

市政工程部分技术数据（一）管道1-1、沟槽允许偏差表3.1.3（一）管道1-2平基、管座允许偏差表3.2.1附三混凝土强度验收的评定标准评定混凝土强度的试块必须按《混凝土强度检验评定标准》GBJ107—87的规定取样、制作、养护和试验，其强度必须符合下列规定：一、计方法评定混凝土强度时，其强度应符合下列两式的规定：mƒcu-λ1s fcu≥0.9ƒcu,kƒcu,min≥λ2ƒcu,k二、用非统计方法评定混凝土强度时，其强度应符合下列两式的规定：m fcu≥1.15ƒcu,kƒcu,min≥0.95ƒcu,k试中 mƒcu----同一验收批混凝土立方体抗压强度的平均值（N/mm2）S fcu---同一验收批混凝土强度的标准差（N/mm2）。
当S fcu的计算值小于0.06ƒcu,k时，取S fcu=0.06ƒcu,kƒcu,k---混凝土立方体抗压强度标准值（N/mm2）ƒcu,min---同一验收批混凝土立方体抗压强度的最小值（mm2）λ1、λ2----合格判定系数，按附表3-1取用。
（一）管道1-3安管允许偏差表3.3.2注：1、D＞700mm时，其相邻管内底错口在施工中自检，不计点。
2、表中D为管径（一）管道1-4抹带接口允许偏差表3.4.3L为后背的水平长度（单位：mm）（一）管道1-7检查井允许偏差表3.6.4（一）管道1-10回填土的压实度标准表3.8.2注：1、本表系按道路结构形式分类确定回填土的压实度标准。
2、最佳压实度检验办法见附录四。
3、高级路面为水泥混凝土路面、沥青混凝土路面、水泥混凝土预制块等。
次高级路面为沥青表面处理路面、沥青贯入式路面、黑色碎石路面等。
过渡式路面为泥结碎石路面、级配碎石路面等。
4、如遇到当年修路的快速路和主干路时，不论采用何种形式，均执行上列高级路面的回填土压实度标准。
○1每个构筑物或每50m3砌体中制作一组试块（6块），如砂浆配合比变更时，也应制作试块。
序号编号标准名称发布日期实施日期备注★存档类/☆分发类数量001CJ 3020—93《生活饮用水水源水质标准》1993/8/21994/1/1★002CJ 94—2005《饮用净水水质标准》2005/5/162005/10/1★003CJ343 —2010《污水排入城镇下水道水质标准》2010/7/292011/1/1★004CJJ 110—2006《管道直饮水系统技术规程》2006/3/162006/8/1★005CJJ122-2008《游泳池给水排水技术规程》2008/11/42009/6/1★006GB 18918—2002《城镇污水处理厂污染物排放标准》2002/12/242003/7/1★007GB 3838—2002《地表水环境质量标准》2002/4/282002/6/1★008GB 50261—2005《自动喷水灭火系统施工及验收规范》2005/5/162005/7/1009GB 50335—2002《污水再生利用工程设计规范》2003/1/102003/3/1★010GB 50400-2006《建筑与小区雨水利用工程技术规范》2006/9/262007/4/1★011GB 5749—2006《生活饮用水卫生标准》2006/12/292007/7/1★012GB 8978—1996《污水综合排放标准》1997/12/311998/1/1代替GB8978-88★013GB/T 18919—2002《城市污水再生利用 分类》2002/12/202003/5/1★014GB/T 18920—2002《城市污水再生利用 城市杂用水水质》2002/12/202003/5/1★015GB/T 18921—2002《城市污水再生利用 景观环境用水水质》2002/12/202003/5/1★016GB/T50102-2014《工业循环水冷却设计规范》2014/12/22015/8/1代替GB/T50102-2003017GB/T5019-2014《工业用水软化除盐设计规范》2014/12/22015/8/1代替GB/T20109-2006018GB∕T 50125-2010《给水排水工程基本术语标准》2010/5/312010/12/1☆019GB50013-2006《室外给水设计规范》2006/1/182006/6/1☆020GB50014-2006（2011年版）《室外排水设计规范》2006/1/182006/6/1☆021GB50015-2003（2009年版）《建筑给水排水设计规范》2009/10/202003/9/1☆022GB50050-2007《工业循环冷却水处理设计规范》2007/10/252008/5/1023GB50067-2014《汽车库、修车库、停车场设计防火规范》2014/12/22015/8/1代替G B50067-97024GB50084-2001（2005年版）《自动喷水灭火系统设计规范》2005/7/152005/10/1★025GB50140-2005《建筑灭火器配置设计规范》2005/7/152005/10/1★026GB50193-93(2010年版）《二氧化碳灭火系统设计规范》1993/12/211994/8/1027GB50219-95《水喷雾灭火系统设计规范》1995/1/141995/9/1作废028GB50265-2010《泵站设计规范》2010/7/152011/2/1☆029GB50336-2002《建筑中水设计规范》2003/1/102003/3/1☆030GB50370-2005《气体灭火系统设计规范》2006/3/22006/5/1031GB50555-2010《民用建筑节水设计标准》2010/5/32010/12/103212S101《矩形给水箱》2012/3/12012/3/103312S108-1《倒流防止器选用及安装》1900/1/11900/1/1☆03412S108-2《真空破坏器选用及安装》2012/12/142013/2/103512S109《叠压（无负压）供水设备选用与安装》2012/5/32012/6/103608S126《热水器选用及安装》1900/1/12009/2/103706SS127《热泵热水系统选用与安装》1900/1/12006/12/103815S128《太阳能集中热说系统选用与安装》2015/7/132015/8/1代替06SS12803913S201《室外消火栓及消防水鹤安装》2013/7/232013/9/1☆04015S202《室内消火栓安装》2015/7/132015/8/1代替04S20204199S203 99(03)S203《消防水泵接合器安装（2003年局部修改版）》1900/1/1199904204S204《消防专用水泵选用及安装》1900/1/12004/3/104398S205《消防增压稳压设备选用与安装（隔膜式气压罐）》1900/1/12002/7/104404S206《自动喷水与水喷雾灭火设施安装》1900/1/12004/3/104507S207《气体消防系统选用、安装与建筑灭火器配置》1900/1/12007/9/104608S208《室内固定消防炮选用及安装》1900/1/11900/1/1 04712SS209《细水雾灭火系统选用与安装》2012/9/112012/11/1 04802S301《建筑排水设备附件选用安装》1900/1/12005/3/1 04909S302《雨水斗选用及安装》2009/4/132009/6/1 05009S303《医疗卫生设备安装》2009/4/132009/6/105109S304《卫生设备安装》1900/1/12009/9/105208S305《小型潜水排污泵选用及安装》1900/1/12009/1/1☆05312S306《住宅卫生间同层排水系统安装》05403S401《管道和设备保温、防结露及电伴热》1900/1/12003/12/105503S402《室内管道支架及吊架》1900/1/12003/8/105602S403《钢制管件》1900/1/12002/7/1☆05702S404《防水套管》1900/1/12002/12/1☆05811S405-1~4《建筑给水塑料管道安装》2011/10/122011/12/105910S406《建筑排水塑料管道安装》2010/7/162010/9/106009S407-1《建筑给水铜管道安装》1900/1/11900/1/106110S407-2《建筑给水薄壁不锈钢管道安装》2010/10/182010/12/106206MS201《市政排水管道工程及附属设施》1900/1/12007/2/1☆06307MS101《市政给水管道工程及附属设施》1900/1/12008/1/1☆06414S307《住宅厨、卫给排水管道安装》2014/8/212014/9/1代替03SS40806513S409《建筑生活排水柔性接口铸铁管道浴缸塑复合管道安装》2013/12/252014/1/106610SS410《建筑特殊单立管排水系统安装》2010/10/182010/12/1 06710SS411《建筑给水复合金属管道安装》2010/10/182010/12/106806S506-2《自承式圆弧形架空钢管》1900/1/11900/1/1代替S501-1~2☆06905S502《室外给水管道附属构筑物》1900/1/12006/6/1☆07010S505《柔性接口给水管道支墩》2010/7/162010/9/1☆07106S506-2《自承式圆弧形架空钢管》1900/1/11900/1/1☆07210S507《建筑小区埋地塑料给水管道施工》2010/7/162010/9/1☆07312SS508《混凝土模块式室外给水管道附属构筑物》2012/12/142013/2/1☆07402S515 02（03）S515《排水检查井（含2003年局部修改版）》1900/1/12006/4/1☆07504S516《混凝土排水管道基础及接口》1900/1/11900/1/1☆07605S518《雨水口》1900/1/11900/1/1☆07704S519《小型排水构筑物》1900/1/12004/5/1☆07804S520《埋地塑料排水管道施工》1900/1/12006/9/1☆07912S522《混凝土模块式排水检查井》☆08008SS523《建筑小区塑料排水检查井》1900/1/11900/1/1☆08113SS524《塑料排水检查井》☆082S531-1~5《湿陷性黄土地区室外给水排水管道工程构筑（2004合订本）》1900/1/12015/12/108307SS604《建筑管道直饮水工程》1900/1/12007/5/108410S605《游泳池设计及附件安装》2010/10/182010/12/1★08502S701《砖砌化粪池》1900/1/12003/5/1☆08603S702《钢筋混凝土化粪池》1900/1/12006/4/1☆08708SS703-2《建筑中水处理工程（二）》1900/1/12008/8/1★08808SS704《混凝土模块式化粪池》1900/1/12009/3/1☆08910SS705《雨水综合利用》2010/10/182010/12/1★09013SS706《玻璃钢化粪池选用与埋设》2014/8/212014/9/1☆09104S801-1《钢筋混凝土倒锥壳保温水塔（50m3、100m3）》1900/1/11900/1/109204S801-2《钢筋混凝土倒锥壳保温水塔（50m3、100m3、300m3）》1900/1/11900/1/109304S802-1《钢筋混凝土倒锥壳不保温水塔（50m3、100m3）》1900/1/11900/1/109404S802-2《钢筋混凝土倒锥壳不保温水塔（50m3、100m3、300m3）》1900/1/11900/1/109504S803《圆形钢筋混凝土蓄水池》1900/1/12014/12/1 09605S804《矩形钢筋混凝土蓄水池》1900/1/12007/2/1097S901~902《民用建筑工程给水排水设计深度图样（2009年合订本）》1900/1/12009/9/1☆09807S906《给水排水构筑物设计选用图（水池、水塔、化粪池、小型排水构筑物）》1900/1/12007/6/1099S1（一）《给水设备安装（冷水部分）（2004年合订本）》1900/1/12004/8/1100S1（二）《给水设备安装（热水及开水部分）（2004年合订本）》1900/1/12004/8/1101S2《消防设备安装（2001年合订本）》1900/1/12004/8/1102S3《排水设备及卫生器具安装（2010年合订本）》1900/1/12004/8/1103S4（一）《室内给水排水管道及附件安装（一）（2011年合订本）》1900/1/12004/8/1104S4（二）《室内给水排水管道及附件安装（二）（2012年合订本）》1900/1/11900/1/1105S4（三）《室内给水排水管道及附件安装（三）（2011年合订本）》1900/1/11900/1/1106S5（一）《室外给水排水管道及附属设施（一）（2011年合订本）》1900/1/11900/1/1★107S5（二）《室外给水排水管道及附属设施（二）（2012年合订本）》1900/1/11900/1/1★10898S102《卧式水泵隔振及其安装》10995SS103《立式水泵隔振及其安装》11002SS104《二次供水消毒设备选用与安装》2014/8/212014/9/1 11101SS105《常用小型仪表及特种阀门选用安装》1900/1/12001/4/1 11202S106《中小型冷却塔选用及安装》1900/1/12003/4/1 11305SS121《热水机组选用与安装》1900/1/12005/12/1114S122-1~10《水加热器选用及安装（2001年合订本）》1900/1/12001/4/111501S123《贮水罐选用及安装》11695S124《自控恒温装置（仅汇入2004年版S1（二）之中）》11701S125《开水器（炉）选用及安装》11803S504《刚性接口给水承插式铸铁管道支墩》☆11905S506-1《自承式平直形架空钢管》1900/1/11900/1/1☆12095S517、95（03）S517《排水管道出水口（2003年局部修改版）（仅汇入2012年版S5（二）之中）》1900/1/11900/1/1☆12105SS521《预制装配式钢筋混凝土排水检查井》1900/1/12005/10/1废止☆12203SS703-1《建筑中水处理工程（一）》1900/1/12004/10/1★12305SS903《民用建筑工程乎提资料深度及图样--给水排水专业》1900/1/12005/3/112405SS904《民用建筑工程设计常见问题分析及图示--给水排水专业》1900/1/12005/3/112505SS905《给水排水实践教学及见习工程师图册》1900/1/12015/9/112607SS908《建筑给水排水常用设计参数及数据》12702S106《中小型冷却塔选用及安装这本规范》1900/1/12003/4/1128《给水排水设计手册》第三版第七册城镇防洪》★036038 039041 044 046 049051 052055060 062 064086 088。

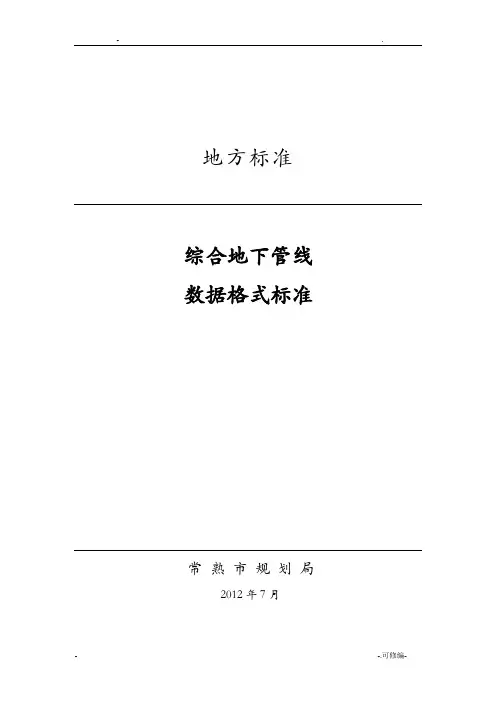

- .地方标准综合地下管线数据格式标准常熟市规划局2012年7月修改说明1、将数据库中的管点信息表分为总表与分表，使各类管点信息表和各类管段信息表一一对应，方便今后数据的更新和维护。
2、对图上点号，外业点号的命名方式进展了更改，管点信息表中添加了图幅号字段，管段信息表中的“起点点号〞、“终点点号〞使用拓扑关系中管线的起点及终点的物探点号。
3、在各管点及管段信息表中，红色的字段为采集时必须采集并填写的，绿色的字段中的值可通过软件计算得出或可用其它方式参加值。
目录1 X围12 规X性引用文件13 根本规定14 文件要求14.1 文件格式规定14.2专业图形文件命名规那么14.3综合图文件命名规那么24.4管线成果表文件命名规那么24.5管线图分层规定34.6管线点编号规那么64.7管段的编码规那么74.8提交数据说明75 数据构造25.1 数据库表索引25.2 数据库表构造3附表1 要素类型命名字典表27附表2 管线类型字典表28附表3 构筑物类型字典表28附表4 附属物类型字典表30附表5 管点类型字典表41附表6 管线埋设类型字典表49附表7 权属单位字典表49 附表8 管段位置字典表50 附表9 道路名称字典表51- .1 X 围本标准规定了城市综合地下管线信息化中的根本规定、文件要求和数据构造等。
本标准适用于城市综合地下管线的普查和竣工测量。
2 规X性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。
但凡注日期的引用文件，其随后所有的修改单〔不包括订正的内容〕或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
但凡不注日期的引用文件，其最新版本适用于本标准。
CJJ61-2003 城市地下管线探测技术规程GB 50289-98 城市工程管线综合规划规XCJJ103-2004 城市地理空间框架数据标准CJJ100-2004 城市根底地理信息系统技术规XCJJ/T8-2011 城市测量规X3 根本规定3．1管线探测与资料编制应采用常熟市城市坐标系统及1985年国家高程基准系统，并由城市勘测管理部门统一提供测量控制资料，常熟市规划局提供1：500、1：1000数字地形图。

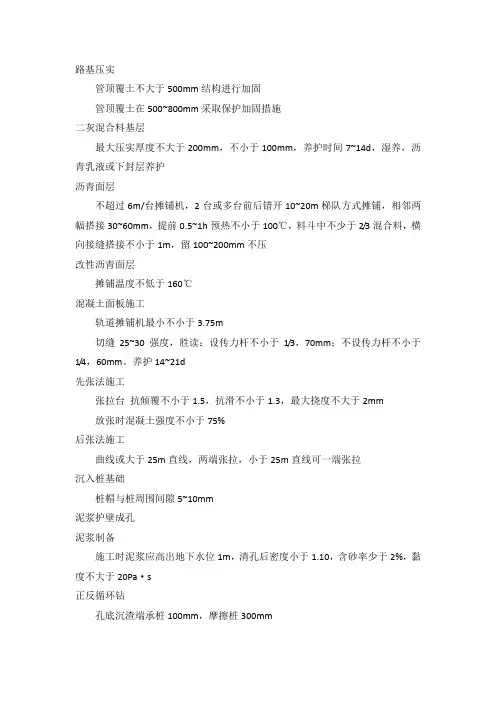

一建市政数字总结.doc一级建造师市政数字总结引言一级建造师市政工程考试涉及大量的数字和数据，这些数据对于市政工程的规划、设计、施工和维护至关重要。
本文档旨在总结市政工程中的关键数字，帮助考生和从业人员快速掌握和应用这些数据。
第一部分：市政工程规划与设计数字1. 道路设计标准道路宽度标准：根据不同等级的道路，宽度从6米到60米不等。
车道宽度：一般为3.5米至3.75米。
2. 桥梁设计参数桥梁跨度：根据桥梁类型和功能，跨度从几米到几百米不等。
桥梁承载力：按照设计车辆荷载标准进行计算。
3. 隧道设计要求隧道内径：根据隧道用途和预期流量，内径尺寸不同。
隧道安全距离：通常需要满足最小安全距离标准。
第二部分：市政工程施工数字1. 材料配比混凝土配比：通常按照水泥、砂、石子、水的比例进行混合。
沥青混合料配比：根据路面等级和使用条件，配比有所不同。
2. 施工精度要求道路施工精度：包括高程、坡度、平整度等。
桥梁施工精度：包括对齐度、垂直度、挠度等。
3. 施工安全标准施工现场的安全距离：如起重机械与建筑物的安全距离。
施工人员的安全装备：如安全帽、安全带、防护眼镜等。
第三部分：市政工程质量控制数字1. 质量检测标准混凝土强度等级：如C30、C40等。
沥青路面压实度：通常要求达到95%以上。
2. 工程验收标准道路工程验收标准：包括路面质量、排水系统、附属设施等。
桥梁工程验收标准：包括结构安全、承载力、耐久性等。
3. 维护与修复标准道路维护周期：根据道路等级和使用情况，维护周期不同。
桥梁维护周期：通常需要定期检查和维护。
第四部分：市政工程经济数字1. 投资估算道路工程投资估算：包括建设成本、设备成本、人力成本等。
桥梁工程投资估算：包括设计费、材料费、施工费等。
2. 成本控制成本控制目标：确保工程成本不超过预算。
成本控制方法：包括采购管理、合同管理、变更管理等。
3. 经济效益分析工程经济效益：评估工程带来的直接和间接经济效益。
给排水专业常用行政标准图集汇总简介该文档旨在汇总给排水专业常用的行政标准图集，为相关专业人员提供方便和参考。
行政标准图集是在建筑与工程领域中，对各种设备、工艺及施工进行标准化的图纸集合，通过统一的标准化图纸可以提高设计的规范性和施工效率。
目录1. 给水系统行政标准图集- 给水管道系统示意图- 给水水池布置图- 给水管道支架图- 给水泵房平面布置图- 给水排气阀布置图- ...2. 排水系统行政标准图集- 排水管道系统示意图- 排水井布置图- 排水泵房平面布置图- 排水调节池布置图- 排水检查井布置图- ...3. 给排水联合系统行政标准图集- 给排水联合布置图- 联合排气阀布置图- 联合水泵房平面布置图- ...4. 消防给水系统行政标准图集- 消防给水管道系统示意图- 消防水池布置图- 消防水泵房平面布置图- ...5. 消防排水系统行政标准图集- 消防排水管道系统示意图- 消防排水井布置图- 消防排水泵房平面布置图- ...6. 其他相关标准图集- 水质监测系统行政标准图集- 排污处理系统行政标准图集- ...使用说明本文档提供了给排水专业常用的行政标准图集目录，您可以根据需要查阅各个图集的具体内容。
请注意，本文档中的图纸仅供参考，具体设计和施工时应遵循相关的法律法规和标准要求，并由专业人员进行具体设计和审核。
请注意，本文档中的图纸内容可能随着技术和标准的更新而有所变化，请在使用时确保获取最新版本的行政标准图集。
结论给排水专业常用行政标准图集是给排水设计与施工中的重要参考资料，通过使用标准化图纸可以提高设计的规范性和施工的效率。
本文档汇总了各个方面的行政标准图集供专业人员参考，希望对给排水专业工作有所帮助。

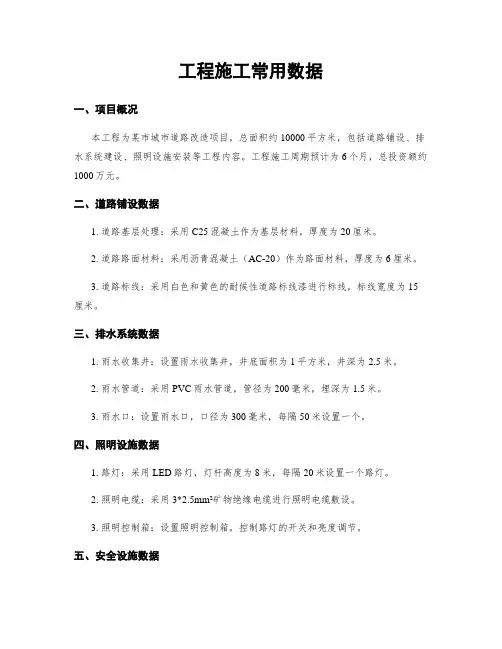

工程施工常用数据一、项目概况本工程为某市城市道路改造项目，总面积约10000平方米，包括道路铺设、排水系统建设、照明设施安装等工程内容。
