锚杆计算

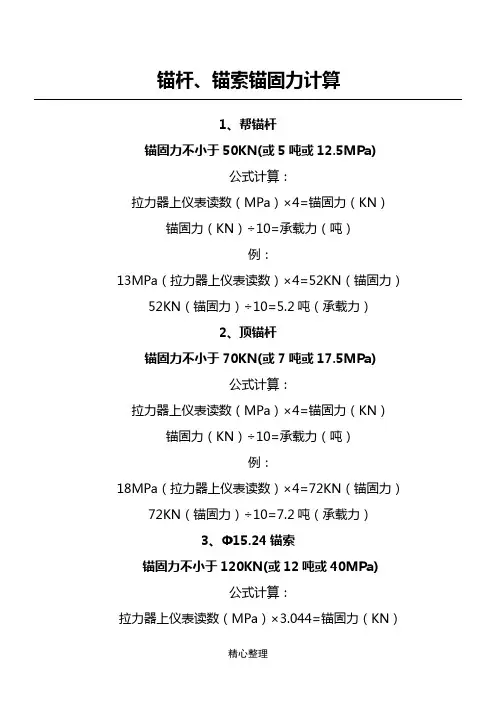

锚杆、锚索锚固力计算1、帮锚杆锚固力不小于50KN(或5吨或12.5MPa)公式计算：拉力器上仪表读数（MPa）×4=锚固力（锚固力（KN）÷10=承载力（吨）13MPa52KN或7吨或17.5MPa)MPa）×4=锚固力（KN）10=承载力（吨）例：4=72KN（锚固力）72KN（锚固力）÷10=7.2吨（承载力）3、Ф15.24锚索锚固力不小于120KN(或12吨或40MPa)公式计算：拉力器上仪表读数（MPa）×3.044=锚固力（KN）锚固力（KN）÷10=承载力（吨）例：40MPa（拉力器上仪表读数）×3.044=121.76KN（锚固力）121.76KN（锚固力）÷10=12.176吨（承载力）4、Ф17.8锚索锚固力不小于169.6KN(或16.96吨或公式计算：拉力器上仪表读数（锚固力（KN45MPa锚索或25吨或55MPa)）×4.55=锚固力（KN）10=承载力（吨）例：55MPa（拉力器上仪表读数）×4.55=250KN（锚固力）250KN（锚固力）÷10=25吨（承载力）型号为：YCD22-290型预应力张拉千斤顶备注：1、使用扭力矩扳手检测，帮锚杆扭力矩不小于120KN,顶锚杆扭力矩不小于150KN。

2、井下排版填写记录，均填锚固力（帮锚杆50KN、顶锚杆70KN、Ф15.24锚索120KN、Ф17.8锚索169.6KN）。

3、检测设备型号：锚杆拉力计型号：LSZ200型锚杆拉力计Ф15.24锚索拉力计型号：YCD-180-1Ф17.8锚索拉力计型号：YCD18-20021.6。

（二）锚杆（索）设计根据现场地质条件和地形特征，斜坡体由于受到先期构造作用和后期风化作用强烈影响，出露基岩破碎，裂隙发育，且距交通要道较近的特点，拟采用锚杆（索）对局部卸荷裂隙发育、稳定性较差的危岩体进行锚固，以达到加固坡面，抑制风化剥落、崩塌的发生。

通过现场调查及三维激光扫描数据分析，半壁山危岩体主要失稳模式为倾倒式和滑移式。

1.倾覆推力计算：推力计算：式中：k-后缘裂隙深度（m）。

取11.1m；hv-后缘裂隙充水高度（m）.取3.7m；H-后缘裂隙上端到未贯通段下端的垂直距离（m）. 取15m;a-危岩带重心到倾覆点的水平距离（m），取3.4m；b-后缘裂隙未贯通段下端到倾覆点之间的水平距离（m），取6.8m;h0-危岩带重心到倾覆点的垂直距离（m），取7.2m;fk-危岩带抗拉强度标准值（kPa），根据岩石抗拉强度标准值乘以0.4折减系数确定暴雨工况下190kPa;θ-危岩带与基座接触面倾角（°），外倾时取正，内倾时取负值；β-后缘裂隙倾角（°）；K-安全系数取1.5；2.锚杆计算（1）锚杆轴向拉力设计值计算公式：,式中Nak -锚杆轴向拉力标准值（kN）；Na -锚杆轴向拉力设计值（kN）；Htk -锚杆所受水平拉力标准值（kN）；α-锚杆倾角（°），设计取值为15°；γa-荷载分项系数，可取1.30；(2) 锚杆钢筋截面图面积计算公式：锚杆截面积：As-锚杆钢筋或预应力钢绞线截面面积（m2）；ξ2-锚杆抗拉工作条件系数，永久性锚杆取0.69，临时性锚杆取0.92；γ0-边坡工程重要系数，取1.0；fy-钢筋或预应力钢绞线的抗拉强度标准值（kN），取300N/ mm；(3) 锚杆锚固体与地层的锚固长度计算公式：(4) 锚杆钢筋与锚固砂浆间的锚固长度计算公式：锚固段长度按上述两个公式计算，并取其中的较大值。

式中：la-锚杆锚固段长度（m）；frb-锚固段注浆体与地层间的粘结强度标准值（kPa）；fb-锚固段注浆体与筋体间的粘结强度标准值（kPa）；D-锚杆锚固段的钻孔直径（m）；d-锚杆钢筋直径（m）；γ0-边坡工程重要系数，取1.0；ξ1-锚固体与地层粘结工作条件系数，对永久性锚杆取1.00，对临时性锚杆取1.33；ξ3-钢筋与砂浆粘结强度工作条件系数，对永久性取0.60，对临时性取0.72；通过计算，得出：;或：;锚杆设计长度均为4m，采用Φ32螺纹钢筋作为锚筋，钻孔直径为110mm，全孔段M30水泥砂浆固结，共计132根；锚索设计长度为12m，采用4根φ15.20-1860钢绞线，钻孔直径110mm，M30水泥砂浆固结，锚固段长度不小于4m，共计30根。

锚杆张拉吨位与压力计算
锚杆张拉吨位与压力的计算涉及到一些工程参数和公式。

下面是一般的计算公式：
1. 张拉吨位的计算：
张拉吨位 = 锚杆面积× 材料抗拉强度
其中，锚杆面积可以根据锚杆的几何形状进行计算，并考虑材料的截面面积。

材料抗拉强度可以依据具体的锚杆材料类型进行查阅。

2. 压力的计算：
压力 = 张拉吨位 / 锚杆面积
此处的锚杆面积是指锚杆作用面积，可以根据具体情况计算。

请注意，以上只是一般的计算方法，具体计算还需要结合实际工程情况和相关规范进行具体分析和计算。

在实际工程中，还需要考虑到诸如应力集中、锚固长度、锚垫板厚度等因素。

因此，如果你需要做相关计算，在实践中请务必遵循专业标准和指导进行，以保障工程的安全性和质量。

如有需要，可以咨询专业的工程师或相关机构。

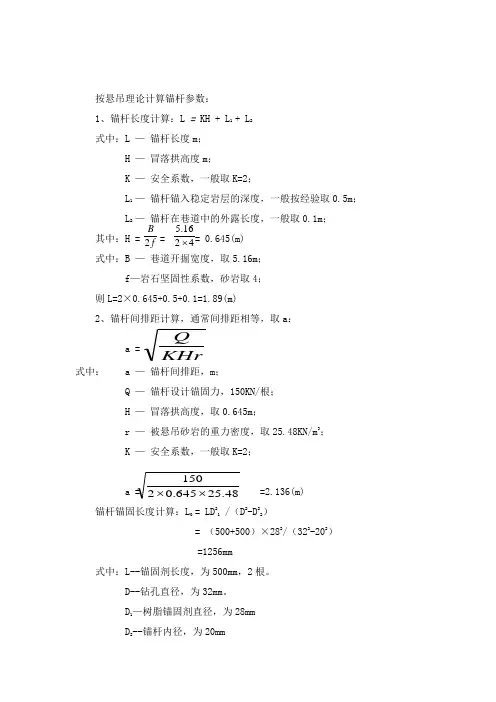

按悬吊理论计算锚杆参数：1、锚杆长度计算：L = KH + L1 + L2式中：L —锚杆长度m；H —冒落拱高度m；K —安全系数，一般取K=2；L1—锚杆锚入稳定岩层的深度，一般按经验取0.5m；L2—锚杆在巷道中的外露长度，一般取0.1m；其中：H= = = 0.645(m)式中：B —巷道开掘宽度，取5.16m；f—岩石坚固性系数，砂岩取4；则L=2×0.645+0.5+0.1=1.89(m)2、锚杆间排距计算，通常间排距相等，取a：a =KHrQ式中： a —锚杆间排距，m；Q —锚杆设计锚固力，150KN/根；H —冒落拱高度，取0.645m；r —被悬吊砂岩的重力密度，取25.48KN/m3；K —安全系数，一般取K=2；a = =2.136(m)锚杆锚固长度计算：L0 = LD21/（D2-D22）= （500+500）×282/（322-202）=1256mm式中：L--锚固剂长度，为500mm，2根。

D--钻孔直径，为32mm。

D1—树脂锚固剂直径，为28mmD 2--锚杆内径，为20mm..4216.5⨯fB248.25645.02150⨯⨯通过以上计算，采用一块MSK28/50Q/YZK033型和一块MSCK28/50Q/YZK033型树脂锚固剂进行锚固；选用φ20×2200mm的螺纹钢锚杆，锚杆间排距为800mm。

锚网喷支护时，采用锚杆紧跟迎头的支护方式，够锚杆排距时及时打注锚杆，全断面挂网，锚杆打注高度距底板不大于300mm。

二、锚杆安装工艺1、打锚杆眼打眼前，首先按照中、腰线严格检查巷道断面规格，不符合设计几何尺寸要求时必须先进行处理；打眼前要先敲帮问顶，仔细检查顶帮围岩情况，找掉活矸、危岩，确认安全后、方可开始工作，锚杆距巷道底板不大于300mm，为确保角度，正顶五根锚杆用锚杆钻机打眼，其它部位用风钻配φ22×1200钻杆，φ32mm的柱齿钻头开孔，然后用钎子组套打。
