岩土工程勘察编录方法样本

  • 格式：doc
  • 大小：49.50 KB
  • 文档页数：11

岩土工程勘察编录方法1.岩石描述的顺序: 名称、颜色、矿物成分、胶结物成分、结构、构造、风化程度、破碎程度( 或裂隙发育程度及产状要素) 。

对各类岩土描述颜色时,应将复色次色放在前, 主色放后。

2.岩浆岩:a、按结晶程度: 全晶质、半晶质、玻璃质b、按组成岩石的结晶颗粒的相对大小: 等粒、斑状c、按组成岩石的结晶颗粒的绝对大小: 粗粒( 粒径大于5mm) 、中粒( 粒径2 ~5mm) 、细粒( 0.2~2mm) 、微粒( 粒径小于0.2mm)主要构造由: 块状、带状、流纹状、气孔状、杏仁状及流面线等。

3. 变质岩:d、结构: 变晶结构、压碎结构、变余结构e、构造: 片状、片麻状、带状、斑点、块状对岩石的裂隙一般应描述其性质、张闭、充填及其连塑性, 岩石裂隙根据地质力学属性可分为: 压性、张性、扭性、压扭性、张扭性。

根据裂隙宽度可分为: 小裂隙( 小于1mm) 、中裂隙( 介于1~5mm) 、大裂隙( 大于5mm) 。

对岩层、断层及裂隙产状的记录内容应当包括: 倾角、倾向、密度等。

4. 碎石土:粒径大于2mm的颗粒含量超过全重的50%的土。

描述内容及顺序为: 名称、主要成份、成因类型、形状、颗粒级配、充填物成份性质及其百分比数、风化程度( 坚固性) 、密实度, 对碎石土的成份的描述应指出碎块的岩石名称。

充填物为砂土时, 应描述其密度、充填物为粘土时应描述其状态, 并按其重量估计含量的百分比; 无充填物: 则研究其空隙大小, 颗粒间的接触受否稳定。

密实度鉴别:a、密实: 骨架颗粒含量大于总量70%, 交错排列, 连续接触, 井壁稳定, 铁镐挖掘困难。

b、中密: 骨架颗粒含量介于60%~70%, 交错排列, 大部分接触, 铁镐可挖掘, 井壁有掉块现象, 取出大颗粒处能保持凹痕面形状。

c、稍密: 骨架颗粒含量小于总量的60%, 排列混乱, 大部分不接触, 井壁坍塌, 铁锹可挖掘。

5. 砂土:f、砾砂: 粒径大于2mm占全重的25%~50%, 四分之一以上的颗粒比麦和高粱粒大。

g、粗砂: 粒径大于0.5mm超全重的50%, 二分之一以上的颗粒比米粒小。

h、细砂: 粒径大于0.25mm拆过全重的50%, 二分之一以上的颗粒接近或超过鸡冠花籽粒大小。

i、粉砂: 大于0.074mm的颗粒超过75%, 大部分颗粒与小米粉近似, 较精盐稍细。

砂土结构粉: 均粒、混粒; 形状分: 圆形、棱角形; 构造分层状、交错状。

若砂土中含粘性土和碎石时, 应描述分布情况和含量百分比, 有机质含量超过3%时应标明”含有机质”字样。

砂土密实度分类如下表:砂土的湿度根据饱和度sr和野外特征分成三个等级:a、稍湿: sr≤50, 呈松散, 手摸稍有湿感。

b、很湿: 50＜sr＜80, 手压可成形, 手握可成团, 放在纸上由湿痕。

c、饱和: sr≥80, 空隙中的水可自然渗出, 在手上摇动成饼形。

6、粘性土: 塑性指数Ip大于10的土( 颗粒含量大于6%且大于2mm的颗粒含量小于10%) 。

Ip=Wl-Wp 液限-塑限粘性土应描述的内容及顺序为: 名称、颜色、结构及构造、特征、气味、包含物、状态及密度。

按照工程土质特征和堆积时代可分为:a、老粘性土: 第四纪晚更新世Q3及其以前沉积的粘性土, 一般具有较高强度及较低压缩性。

b、一般粘土: 第四纪全新世Q4沉积的粘性土, 但其在湖塘、沼泽、沟谷等地的工程性能较差, 一般为欠固结结构, 强度较低。

软土: 系饱和软粘土, 天然含水量w大于液限Wl, 天然孔隙比大于1, 压缩系数a1-2大于0.05cm2／kg, 不排水抗剪强度小于0.3kg／cm2。

在静水或缓慢的流水环境中沉积, 经生物和化学作用形成天然含水量w大于液限Wl, 天然孔隙比大于1的粘性土。

当天然孔隙比e大于1.5时为淤泥, e小于1.5而大于1时为淤泥质土。

定名时险些淤泥质, 后写该土按照塑性指数分类的名称。

红粘土: 碳酸盐类岩石经风化后残积坡积形成的褐红、棕红及黄褐色等的高塑性粘土, 其天然孔隙比e大于1.0。

在一般情况下, 天然含水量w接近塑限wp, 塑性指数Ip大于20, 饱和度sr大于85%, 压缩性低。

黄土: 在半干旱气候条件下形成的具有褐黄、灰黄或黄褐等颜色, 并有针状大孔, 垂直节理的一种特殊土。

描述时注意孔隙大小和多少, 孔隙形状, 节理发育程度, 黄土分非湿陷性和湿陷性, 湿陷性分自重湿陷性和非自重湿陷性黄土。

膨胀土: 粘粒成分主要由强亲水性矿物组成, 液限wl＞40%, 且膨胀性较大( 自由膨胀率Fs＞40%) 。

粘性土按塑性指数Ip定名:Ip＞17, 粘性含量100%~30%, 粘土7＜Ip＜17, 粘性含量30%~10%, 压粘土3＜Ip＜7, 粘性含量10%~6%, 亚粘土粘性土的结构和构造可不描述, 如存在影响土的工程性质的结构和构造时, 应加以描述, 例如: 裂隙、大孔结构、龟裂、层理式、带状构造。

粘性土的鉴别: ( 如下表)粘性土的状态划分: ( 根据液性指标Il分类、根据锥式液限仪在原状土样上的锥体沉入深度单位: mm分类) 76mm锥坚硬~I＜10~h＜2硬塑~0＜Il＜0.25~2＜h＜3可塑~0.25＜Il＜0.75~3＜h＜7软塑~0.75＜Il＜1.00~7＜h＜10流塑1.00＜Il~h＞10粘性土野外鉴别方法:a) 坚硬: 坚硬难变形, 干时收缩不明显。

b) 硬塑: 不易变形, 在提土钻上扣土较费劲。

c) 可塑: 塑性变形, 不粘她物。

d) 软塑: 塑性变形, 粘着她物。

e) 流塑: 层层流坍, 土体难保, 无固定形态, 由触变性。

粘性土密度分类:稍密: 有明显的蜂窝状孔隙或大孔隙结构, 流塑或流塑状, 含大量腐殖质, 提土钻易钻进, 探井易挖。

中密: 可塑状, 无孔隙可见, 提土钻钻进不难。

密实: 胶结性好, 提土钻钻进较难, 探井难挖。

新近沉积粘性土野外鉴定方法:沉积环境: 河漫滩和山前洪冲积扇( 锥) 的表层, 古河道, 已填塞的湖塘河谷河道泛滥区域。

颜色: 较深而暗, 呈褐、暗黄或灰色, 含有机质较多时带灰黑色。

结构性: 结构性差, 用手扰动原状土极易变软, 塑性较低的土还有震动水析现象。

含有物: 完整的剖面中无原生的颗粒结核体, 可能含有圆形及亚圆形的钙质结核体( 如姜结石) 或贝壳等。

在城镇附近可能含有少量磁片、瓦片、陶瓷、铜币、朽木等人类活动遗物。

淤泥与淤泥质土的野外鉴别方法:沉积环境: 湖泊沼泽相, 河流阶地上的牛轭湖相; 山前冲积的沟坑沼泽相, 湖的三角洲等。

岩性特征: 含水量大于液限, 呈饱和流塑状态, 一般含有有机质呈灰-灰黑-黒褐-黑色, 由腥臭味。

含有机质土还能够根据沉积相和有机质含量的多少, 按特性定名:a、泥炭: 有机质含量超过60%, 颜色深暗, 植物结构明显。

b、泥炭质土: 有机质含量超过10%,不足60%, 颜色深暗至暗灰, 一般能够看到植物结构。

c、有机质土: 有机质含量等于或超过5%, 但低于10%。

d、对有机质土饿描述除按其一般规定外, 还应描述可见的植物残骸及百分比, 植物结构是否明显及其特征, 估测有机质总的百分比。

e、有机质含量为5%--3%时, 有机质不参加定名, 但描述中应写”含有机质”。

7、人工填土: 人类活动形成的堆积物, 均匀性较差, 根据组成物质或堆积方式可分成:a、素填土: 由碎石土、砂土、粘性土等一种或数种组成的填土, 经分层压实者称为压实填土。

b、杂填土: 含大量建筑垃圾、工业废料或生活垃圾等杂物的填土。

c、冲积土: 由水力冲填泥沙而成的填土。

对人工填土应该描述其组成成份、有机物含量、分布情况、堆积方式、堆积时间、包含物的成份及数量、均匀性、有机物残渣的详情、密实程度及漫水后土性质的变化等。

组成成份不均一时, 应分别描述其含量的百分比。

填土层主要由粘性土所组成, 所含杂物时不连续分布, 则按照粘性土类命名; 如为碎石土则可按该类定名, 但须描述粘性土等充填物的特征及含量。

8、土的主要原因及其特征:a、残积: 岩石经风化作用而残留在原地碎屑堆积物, 从地表向深处由细变粗, 成分与母岩有关, 一般不具备节理, 碎块呈棱角状, 土质不均匀, 具有较大孔隙。

厚度在山丘顶部较薄, 低洼处较厚。

b、坡积: 由雨水或雪水沿斜坡搬运或由本身重力作用堆积在斜坡上, 坡脚处厚度变化较大, 在斜坡较陡处厚度变薄, 坡脚低端较厚。

碎屑从坡上往下逐渐变细,分选性差, 层理不明显。

c、洪积: 由暂时性洪流将山区或高地的大量风化碎屑物携带至沟口或平缓地带堆积而成, 颗粒具有一定的分选性, 往往在大颗粒间充填小颗粒, 碎块多呈亚角形, 洪积扇顶部颗粒较粗, 层理紊乱呈交错状, 透镜体及夹层较多, 外缘处颗粒细, 层理清楚。

d、冲积: 长期的地表水流搬运, 在河流的阶地、冲积平原、三角洲地带堆积而成。

颗粒在河流上较粗, 向下游逐渐变细, 分选性和磨圆度均好, 层理清楚, 后层较稳定。

e、淤泥: 静水或缓慢的流水中沉积, 并伴有生物学作用而成, 沉积物以粉粒~粘粒为主, 且含有多量的有机质和盐类。

一般土质松软, 有时粉砂和粘性土呈交互层, 具有清晰的薄层理,f、冰积: 由冰川或冰川融化后的冰下水进行搬运堆积而成, 以巨大块石、碎石、砂、粘性土混合而成, 一般分选性很差, 无层理, 但为冰水沉积时常具斜层理, 颗粒一般具棱角, 巨大块石常有擦痕。

g、风积: 在干燥气候条件下, 碎屑物被风吹起, 降落堆积而成, 主要由尘土和砂组成, 一般颗粒较均匀, 质纯, 孔隙大, 结构松散。

土的颜色取决于土中存在的下列三类化学物质:a、有机质使土变成黑色或灰色。

b、氧化铁使土变成红色、黄色、橙红色。

c、 SiO2 、 CaCO3 、高岭土及Al( OH) 3, 使土变成白色, 可按下图描述颜色。

合集下载

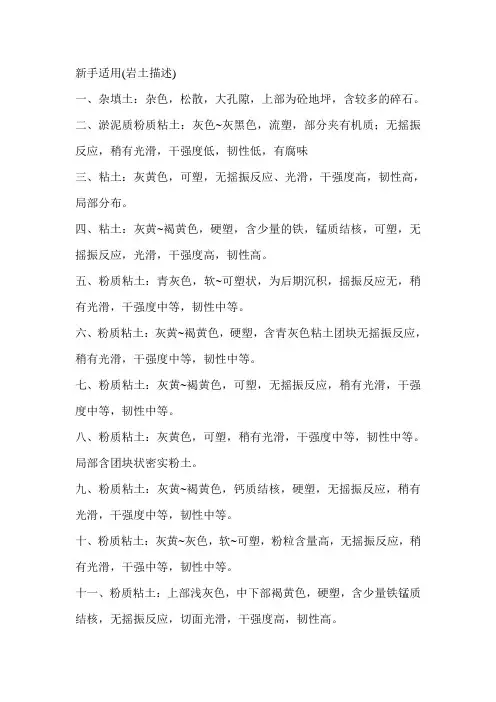

工勘编录范本

工勘编录范本

新手适用(岩土描述)一、杂填土：杂色，松散，大孔隙，上部为砼地坪，含较多的碎石。

二、淤泥质粉质粘土：灰色~灰黑色，流塑，部分夹有机质；无摇振反应，稍有光滑，干强度低，韧性低，有腐味三、粘土：灰黄色，可塑，无摇振反应、光滑，干强度高，韧性高，局部分布。

四、粘土：灰黄~褐黄色，硬塑，含少量的铁，锰质结核，可塑，无摇振反应，光滑，干强度高，韧性高。

五、粉质粘土：青灰色，软~可塑状，为后期沉积，摇振反应无，稍有光滑，干强度中等，韧性中等。

六、粉质粘土：灰黄~褐黄色，硬塑，含青灰色粘土团块无摇振反应，稍有光滑，干强度中等，韧性中等。

七、粉质粘土：灰黄~褐黄色，可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。

八、粉质粘土：灰黄色，可塑，稍有光滑，干强度中等，韧性中等。

局部含团块状密实粉土。

九、粉质粘土：灰黄~褐黄色，钙质结核，硬塑，无摇振反应，稍有光滑，干强度中等，韧性中等。

十、粉质粘土：灰黄~灰色，软~可塑，粉粒含量高，无摇振反应，稍有光滑，干强中等，韧性中等。

十一、粉质粘土：上部浅灰色，中下部褐黄色，硬塑，含少量铁锰质结核，无摇振反应，切面光滑，干强度高，韧性高。

十二、粉质粘土夹粉土：灰黄~青灰色，可塑，含少量云母片，无摇振反应，稍有光滑，干强度中等，韧性中等。

十三、粉砂：黄色，含云母片，中密。

主要由石英等矿物组成，饱和状态。

十四、粉砂：上部灰黄色，底部浅灰色，含云母片，饱和状态，密实。

十五、粉质粘土夹粉土：灰黄色，软~可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。

局部夹薄层粉土。

十六、粉土：灰黄，含云母片，很湿，稍密。

摇振反应中等，无光泽反应，干强度低，韧性低。

十七、粉砂：灰黄，含云母片，饱和，密实，主要成分由长石、石英、云母等组成，磨园度好、分、选性好。

十八、粉土：浅灰色，含云母片，摇振反应中等，无泽反应，干强度低，韧性低。

十九、粘土夹粉砂：灰黄色，褐黄色，可塑，含少量钙质结核核径为3cm。

夹薄层壮中密粉砂，具水平层理，无摇振反应，切面稍光滑，干强度高，韧性高。

工程勘探岩土心编录

工程勘探岩土心编录

工程勘探岩土心编录（除铁路外）杂填土：杂色，松散至稍密，稍湿，由粘性土、碎砖块、碎石，灰渣等建筑垃圾及生活垃圾组成，硬质物含量约占30%左右。

素填土：黄色，松散至稍密，稍湿，由粘性土组成，含少量碎石或风化砂岩卵石，硬物质含量约占10%左右。

耕植土：深灰色，松散，稍湿，土质不均匀，压缩性高。

含植物根系及植物残骸。

有机土：灰黑色，软塑，饱和，土质较均匀，压缩性高，臭味，含少量植物根系、动植物残骸及动植物腐质物。

粘土：褐黄色，硬塑状态，稍湿，土质均匀，干强度中等，韧性中等，无摇振反应，切面较光滑，含少量铁锰结核质化合物颗粒、碎石或卵石，粒径约（）~（），含量约占？%红粘土：棕红色，硬塑状态，稍湿，土纸均匀，干强度中等，韧性中等，无摇振反应，切面光滑，含少量铁锰结核化合物。

结构致密，裂隙不发育，吸水易膨胀。

粉质粘土：褐色—紫红色，软塑，湿，土质不均匀，见少量绿泥石团块，含少量细砂，粘性一般，手捏有砂感，呈土柱状。

（含碎石粉质粘土）：褐黄色，硬塑，湿，土质不均匀，含约粒径为2~7cm颗粒，含量70%，石质成分为中风化板岩、砂岩等。

含少量细砂，粘性一般，手捏有砂感。

粉土：深灰色，饱和，松散，砂感强，摇震反应中等，韧性低，干强度低。

其中12.0~14.5m段粘粒含量较少。

粉砂：灰色，松散，饱和，单粒结构，分散构造，质地均匀，分选性好，含少量粘粒，砂质成分以石英为主，含少量云母。

细砂：灰色，松散，饱和，单粒结构，分散构造，质地均匀，分选性好，局部夹细砂及砾砂，砂质成分以石英为主，含少量云母。

中砂：灰色，稍密，饱和，单粒结构，分散构造，成分较匀一，分选性姣好，砂质成分以石英，长石为主，含较多云母片。

砾砂：灰色，密实，饱和，单粒结构，分散构造，成分较匀一，分选性较差，砂质成分以石英，混杂较多中细砂，局部含少量泥质。

角砾土：灰黄色，中密，稍湿，角砾约占50%，粒径2~20mm，余为粘粒充填，石质成分为中风化灰岩，砂岩等。

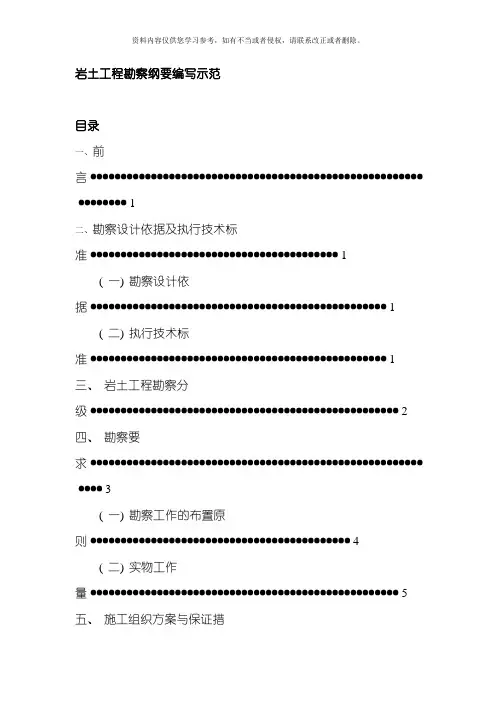

岩土工程勘察刚要编写示范模板

岩土工程勘察刚要编写示范模板

岩土工程勘察纲要编写示范目录一、前言 (1)二、勘察设计依据及执行技术标准 (1)( 一) 勘察设计依据 (1)( 二) 执行技术标准 (1)三、岩土工程勘察分级 (2)四、勘察要求 (3)( 一) 勘察工作的布置原则 (4)( 二) 实物工作量 (5)五、施工组织方案与保证措施 (5)( 一) 组织管理 (5)( 二) 人员组织 (6)( 三) 机械设备配置 (7)( 四) 质量保证措施 (7)( 五) 施工进度保证措施 (9)六、预期勘察成果 (10)(13)《建筑桩基础技术规范》( JGJ94- )( 14) 《地基动力特性测试规范》( GB/T50269-97)( 15) 《构筑物抗震设计规范》( GB50191-93)( 16) 《软土地区工程地质勘查规范》( JCJ83-91)(17)《湿陷性黄土地区建筑规范》( GB50025- )(18)《膨胀土地区建筑技术规范》( GBJ112-87)(19)《动力机器基础设计规范》( GB50040-96)(20)《建筑边坡工程技术规范》( GB50330- )(21)《建筑抗震加固技术规范》( JGJ116-98)(22)《土的分类指标》( GB145-90)(23)《土工试验规程》( SL237-1999)(24)《房屋建筑和市政基础设施工程勘察文件编制深度规范》( )(25)《贵州建筑地基基础设计规范》( DB22/45- )(26)《贵州建筑岩土工程技术规范》( DB22/46- )(27)《汽车客运站级别划分及建设要求》( JT/T200- )(28)《汽车客运站建筑设计规范》( JTT60-99)三、岩土工程勘察分级由于现场拟建筑物荷载值等具体情况尚不明确, 根据我公司类似项目经验, 初步判定本场地拟建筑物安全等级为一级, 建筑工程破坏后果严重, 工程重要性等级为一级。

七、预期勘察成果:根据本工程特点, 分析报告将严格按国家有关行业规范进行制作及提交, 本次工程勘察按照详勘阶段进行, 勘察报告分别按初堪和详堪两个阶段按不同构筑物特点分别进行编制、提交, 其主要内容如下:（一）详堪报告的主要内容详细勘察报告书主要内容包括文字内容和图纸部分, 基本内容及主要图表如下:第一部分: 文字内容:一、工程概况1、拟建工程建筑特征简介拟建工程地理交通位置, 拟建物包含了项目以及基本结构特征设计参数, 进行岩土工程勘察等级划分。

岩土工程勘察报告编制(实例)

岩土工程勘察报告编制(实例)

目录No table of contents entries found.1 勘察工作概述1.1 工程概况我公司承担并完成了某大队篮球馆工程的岩土工程详细勘察工作。

该工程位于某市某路以南，交通便利。

拟建工程为1栋1层的篮球馆，荷载按每层15kPa计，基础埋深约1.5m。

1.2 岩土工程勘察阶段及等级本工程勘察阶段为详细勘察阶段。

本工程具有以下特征：1）根据由岩土工程问题造成工程破坏或影响正常使用的后果，该工程为一般工程，工程重要性等级为二级工程；2）该场地抗震设防烈度为7度，场地等级为二级场地（中等复杂场地）；3）根据附近地质资料：场地岩土种类较多，不均匀，性质变化较大；地基等级为二级地基（中等复杂地基）。

根据工程重要性等级、场地复杂程度等级和地基复杂程度等级，按《岩土工程勘察规范》（GB50021－2001）之规定，该工程岩土工程勘察等级为乙级。

1.3 勘察目的、任务及要求本次勘察的主要目的是为设计、施工提供详细可靠的岩土工程勘察资料及有关参数。

依据委托书，结合现行规范有关规定，确定本次岩土工程勘察的主要任务及要求如下：1）查明场地范围内土层的类型、深度、分布及工程特性，分析和评价地基的稳定性、均匀性和承载力；2）提供各层土的物理力学性质指标，提供地基土的承载力特征值；3）查明不良地质作用的类型、成因、分布范围及危害程度，并提出整治方案建议。

4）查明地下水的埋藏条件，提供地下水位及变化幅度，判定地下水对建筑材料的腐蚀性；5）进行场地和地基的地震效应评价；6）根据岩土工程条件，结合拟建建筑物特点，对地基基础方案做出评价。

为完成上述勘察任务及要求，主要提供以下指标：地基土的比重、含水量、重度、孔隙比、饱和度、液限、塑限、塑性指数、液性指数、压缩系数、压缩模量、粘聚力、内摩擦角、标准贯入试验锤击数及静力触探试验指标、承载力特征值、桩极限侧阻力和端阻力标准值等。

1.4 勘察执行的规范、标准本次勘察根据《岩土工程勘察委托书》之要求，主要执行下列规范和标准：1、《岩土工程勘察规范》（GB 50021—2001）及局部修订条文2、《建筑地基基础设计规范》（GB 50007—2002）3、《建筑抗震设计规范》（GB 50011—2001）（2008版）4、《建筑工程抗震设防分类标准》（GB50223-2008）5、《静力触探技术标准》（SY/T 0058—92）6、《建筑工程地质钻探技术标准》（JGJ 87—92）7、《土工试验方法标准》（GB/T 50123—1999）8、《原状土取样技术标准》（JGJ89－92）9、《岩土工程勘察文件编制标准》（DBK14－S3－2002）1.5 勘察工作方法及完成工作量根据现行规范规定，结合本次勘察工作的具体任务及要求，在收集附近已有工程地质资料的基础上，采用钻探、取土、标准贯入试验、静力触探测试及室内土工试验相结合的方式进行岩土工程勘察工作，具体如下：1.5.1 勘探点布置原则勘探孔按建筑物周边布置，共布置5排勘探孔，孔间距控制在20m以内，具体见《建筑物与勘探点平面位置图》。
