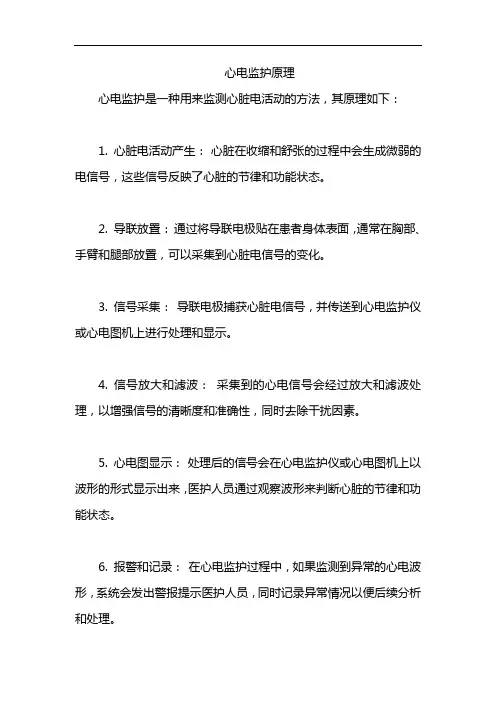

心电监护原理
心电监护是一种用来监测心脏电活动的方法,其原理如下:
1. 心脏电活动产生:心脏在收缩和舒张的过程中会生成微弱的电信号,这些信号反映了心脏的节律和功能状态。
2. 导联放置:通过将导联电极贴在患者身体表面,通常在胸部、手臂和腿部放置,可以采集到心脏电信号的变化。
3. 信号采集:导联电极捕获心脏电信号,并传送到心电监护仪或心电图机上进行处理和显示。
4. 信号放大和滤波:采集到的心电信号会经过放大和滤波处理,以增强信号的清晰度和准确性,同时去除干扰因素。
5. 心电图显示:处理后的信号会在心电监护仪或心电图机上以波形的形式显示出来,医护人员通过观察波形来判断心脏的节律和功能状态。
6. 报警和记录:在心电监护过程中,如果监测到异常的心电波形,系统会发出警报提示医护人员,同时记录异常情况以便后续分析和处理。
心电监护通过监测、记录和分析心脏电活动,帮助医护人员及时发现和处理心脏疾病、心律失常等情况,从而保障患者的健康和安全。

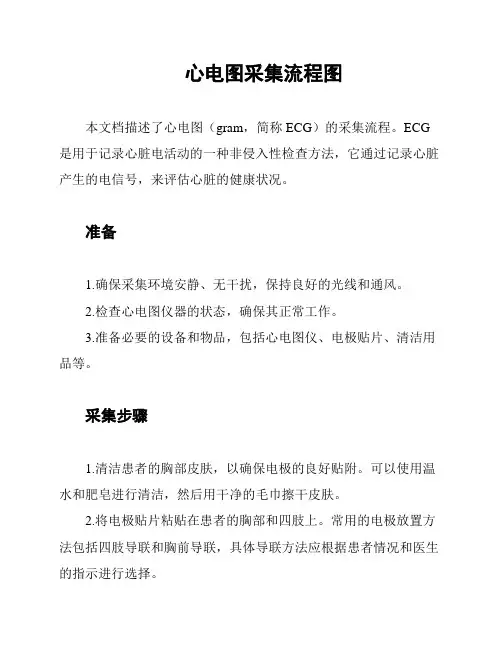

心电图采集流程图
本文档描述了心电图(gram,简称 ECG)的采集流程。
ECG 是用于记录心脏电活动的一种非侵入性检查方法,它通过记录心脏产生的电信号,来评估心脏的健康状况。
准备
1.确保采集环境安静、无干扰,保持良好的光线和通风。
2.检查心电图仪器的状态,确保其正常工作。
3.准备必要的设备和物品,包括心电图仪、电极贴片、清洁用品等。
采集步骤
1.清洁患者的胸部皮肤,以确保电极的良好贴附。
可以使用温水和肥皂进行清洁,然后用干净的毛巾擦干皮肤。
2.将电极贴片粘贴在患者的胸部和四肢上。
常用的电极放置方法包括四肢导联和胸前导联,具体导联方法应根据患者情况和医生的指示进行选择。
3.连接电极和心电图仪器,确保连接稳定。
4.启动心电图仪器,进行校准和调试,确保信号采集正常。
5.让患者保持静止,不做任何运动。
6.点击心电图仪器上的采集按钮,开始记录心电图信号。
7.采集过程中,注意观察心电图仪器上的信号质量和波形是否
正常。
8.采集完毕后,关闭心电图仪器,断开电极和仪器的连接。
9.将使用过的电极贴片进行清理和消毒,准备下次使用。
数据处理
1.将采集到的心电图信号传输到电脑或其他储存设备中,确保
数据的保存和备份。
2.使用专业的心电图分析软件对采集到的信号进行分析和解读。
3.根据分析结果,生成心电图报告,供医生进行诊断和治疗。
以上就是心电图的采集流程。
希望可以对您有所帮助!
注意:本文档提供的是一般的心电图采集流程,具体操作方式应根据医疗专业人士的指导和患者的实际情况进行调整。

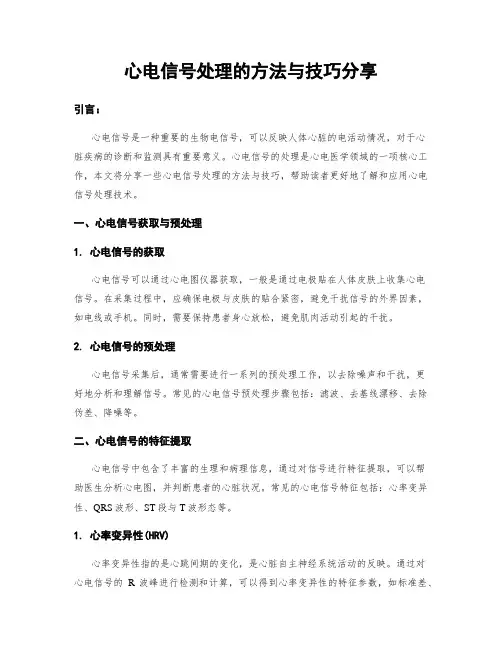

心电信号处理的方法与技巧分享引言:心电信号是一种重要的生物电信号,可以反映人体心脏的电活动情况,对于心脏疾病的诊断和监测具有重要意义。
心电信号的处理是心电医学领域的一项核心工作,本文将分享一些心电信号处理的方法与技巧,帮助读者更好地了解和应用心电信号处理技术。
一、心电信号获取与预处理1. 心电信号的获取心电信号可以通过心电图仪器获取,一般是通过电极贴在人体皮肤上收集心电信号。
在采集过程中,应确保电极与皮肤的贴合紧密,避免干扰信号的外界因素,如电线或手机。
同时,需要保持患者身心放松,避免肌肉活动引起的干扰。
2. 心电信号的预处理心电信号采集后,通常需要进行一系列的预处理工作,以去除噪声和干扰,更好地分析和理解信号。
常见的心电信号预处理步骤包括:滤波、去基线漂移、去除伪差、降噪等。
二、心电信号的特征提取心电信号中包含了丰富的生理和病理信息,通过对信号进行特征提取,可以帮助医生分析心电图,并判断患者的心脏状况。
常见的心电信号特征包括:心率变异性、QRS波形、ST段与T波形态等。
1. 心率变异性(HRV)心率变异性指的是心跳间期的变化,是心脏自主神经系统活动的反映。
通过对心电信号的R波峰进行检测和计算,可以得到心率变异性的特征参数,如标准差、频域分析参数等。
心率变异性的分析可以评估心脏的自律性和心血管系统的功能状态,对于诊断心律失常、冠心病等疾病具有重要意义。
2. QRS波形分析QRS波形是心电图中最明显的特征波形之一,通过对QRS波形的检测和分析,可以帮助医生判断心脏的传导系统是否正常。
常用的QRS波形特征参数包括QRS波宽度、振幅等,对于心肌梗死、心室肥厚等疾病的诊断有一定参考价值。
3. ST段与T波形态分析ST段与T波形态的异常变化常常与心肌缺血、心肌损伤等疾病相关。
通过对ST段与T波形态的检测和分析,可以帮助医生判断心脏的供血情况以及心室复极的异常情况。
常用的ST段与T波形态特征参数包括ST段抬高或压低程度、T波平坦度等。

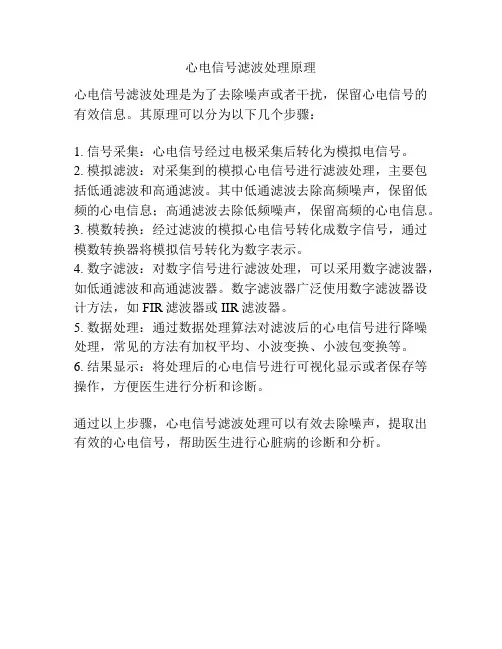

心电信号滤波处理原理
心电信号滤波处理是为了去除噪声或者干扰,保留心电信号的有效信息。
其原理可以分为以下几个步骤:
1. 信号采集:心电信号经过电极采集后转化为模拟电信号。
2. 模拟滤波:对采集到的模拟心电信号进行滤波处理,主要包括低通滤波和高通滤波。
其中低通滤波去除高频噪声,保留低频的心电信息;高通滤波去除低频噪声,保留高频的心电信息。
3. 模数转换:经过滤波的模拟心电信号转化成数字信号,通过模数转换器将模拟信号转化为数字表示。
4. 数字滤波:对数字信号进行滤波处理,可以采用数字滤波器,如低通滤波和高通滤波器。
数字滤波器广泛使用数字滤波器设计方法,如FIR滤波器或IIR滤波器。
5. 数据处理:通过数据处理算法对滤波后的心电信号进行降噪处理,常见的方法有加权平均、小波变换、小波包变换等。
6. 结果显示:将处理后的心电信号进行可视化显示或者保存等操作,方便医生进行分析和诊断。
通过以上步骤,心电信号滤波处理可以有效去除噪声,提取出有效的心电信号,帮助医生进行心脏病的诊断和分析。

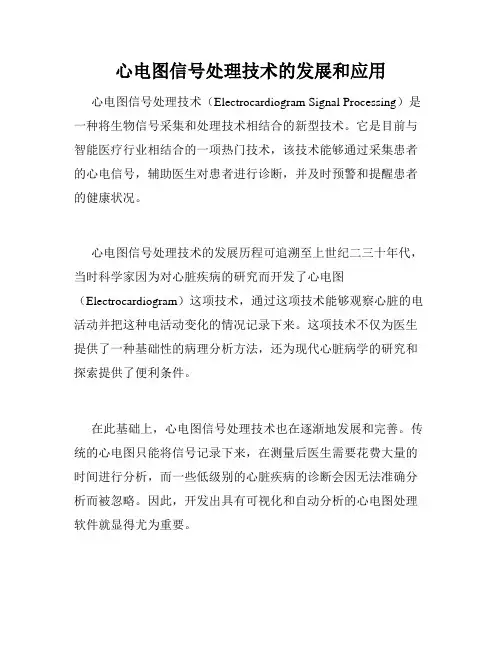

心电图信号处理技术的发展和应用心电图信号处理技术(Electrocardiogram Signal Processing)是一种将生物信号采集和处理技术相结合的新型技术。
它是目前与智能医疗行业相结合的一项热门技术,该技术能够通过采集患者的心电信号,辅助医生对患者进行诊断,并及时预警和提醒患者的健康状况。
心电图信号处理技术的发展历程可追溯至上世纪二三十年代,当时科学家因为对心脏疾病的研究而开发了心电图(Electrocardiogram)这项技术,通过这项技术能够观察心脏的电活动并把这种电活动变化的情况记录下来。
这项技术不仅为医生提供了一种基础性的病理分析方法,还为现代心脏病学的研究和探索提供了便利条件。
在此基础上,心电图信号处理技术也在逐渐地发展和完善。
传统的心电图只能将信号记录下来,在测量后医生需要花费大量的时间进行分析,而一些低级别的心脏疾病的诊断会因无法准确分析而被忽略。
因此,开发出具有可视化和自动分析的心电图处理软件就显得尤为重要。
近些年来,随着人工智能技术的迅猛发展,特别是深度学习算法的应用,心电图信号处理技术的发展也得到了很大的推进。
人工智能技术能够分析巨大的心电图数据,通过深度学习算法学习到心电信号的规律,再结合临床数据,能够更好地解决某些疑难情况下的心脏病诊断。
目前,美国和欧洲的大型医院已经在临床应用中推广了心电图信号处理技术,取得了相当的成效。
如改变历史上心律失常的诊断方法,以前是通过人工查看心电图进行判断,现在已经厌倦了这一种方式,取而代之的是智能系统来帮助医生进行诊断,不仅极大了提高了工作效率,而且在准确性方面也相对得到了提升。
此外,在一些突发情况的处理方面,心电图信号处理技术也取得了一些成功。
例如,当患者出现心脏跳动过快或过慢的情况,为了防止心律失常而引发的生命危险,就需要立即对患者的心电图数据进行处理,及时地发现患者病情的变化并进行处理。
此外,为了更好地为患者提供定制化的看护方案,心电图信号处理技术也需要遵循“数据安全”原则,转换后的数据仅医疗人员才可查看和使用。

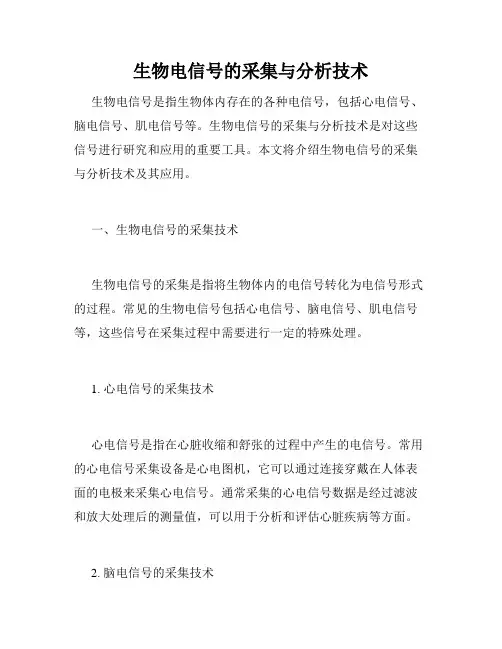

生物电信号的采集与分析技术生物电信号是指生物体内存在的各种电信号,包括心电信号、脑电信号、肌电信号等。
生物电信号的采集与分析技术是对这些信号进行研究和应用的重要工具。
本文将介绍生物电信号的采集与分析技术及其应用。
一、生物电信号的采集技术生物电信号的采集是指将生物体内的电信号转化为电信号形式的过程。
常见的生物电信号包括心电信号、脑电信号、肌电信号等,这些信号在采集过程中需要进行一定的特殊处理。
1. 心电信号的采集技术心电信号是指在心脏收缩和舒张的过程中产生的电信号。
常用的心电信号采集设备是心电图机,它可以通过连接穿戴在人体表面的电极来采集心电信号。
通常采集的心电信号数据是经过滤波和放大处理后的测量值,可以用于分析和评估心脏疾病等方面。
2. 脑电信号的采集技术脑电信号是指人类大脑神经元在活动过程中产生的电信号。
脑电信号采集设备包括电极、脑电图放大器和数据记录器等。
电极需要放置在头皮上,并进行耳栓、眼镜等固定,以防止头部的运动和眼球电位的干扰。
脑电图放大器和数据记录器可以将采集到的信号转化、过滤、放大和记录,以得到详细的脑电图图像。
3. 肌电信号的采集技术肌电信号是指人体肌肉活动所产生的电信号。
肌电信号采集设备包括表面肌电采集器、插入式肌电采集器、放大器和数据记录器等。
表面肌电采集器可以通过贴附在肌肉表面的电极来采集信号,插入式肌电采集器则需要将电极插入到肌肉内部。
通过这些设备采集到的肌电信号可以用于分析肌肉紧张度、动作和运动精度等方面。
二、生物电信号的分析技术生物电信号的分析是指将采集到的生物电信号转化为可供理解和分析的数据形式的过程。
常见的生物电信号分析技术包括信号处理、特征提取和模式识别等。
1. 信号处理信号处理是指对采集到的生物电信号进行降噪、滤波和放大等处理以消除噪音和提升信号强度的过程。
信号处理的关键是选择合适的数字信号处理算法和参数。
常见的信号处理算法包括小波变换、快速傅里叶变换和时间频域分析等。

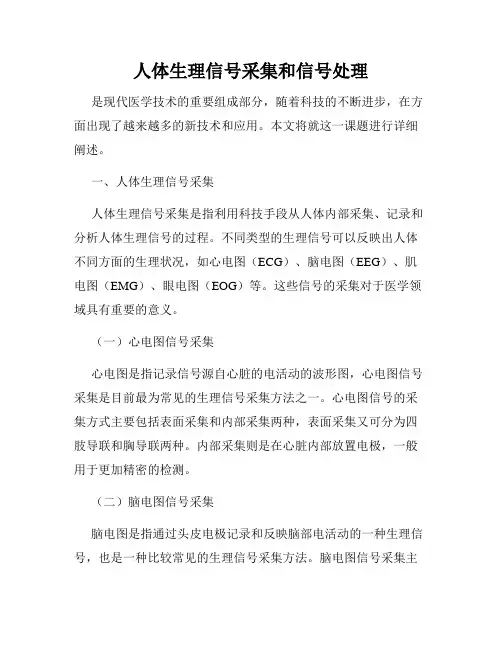

人体生理信号采集和信号处理是现代医学技术的重要组成部分,随着科技的不断进步,在方面出现了越来越多的新技术和应用。
本文将就这一课题进行详细阐述。
一、人体生理信号采集人体生理信号采集是指利用科技手段从人体内部采集、记录和分析人体生理信号的过程。
不同类型的生理信号可以反映出人体不同方面的生理状况,如心电图(ECG)、脑电图(EEG)、肌电图(EMG)、眼电图(EOG)等。
这些信号的采集对于医学领域具有重要的意义。
(一)心电图信号采集心电图是指记录信号源自心脏的电活动的波形图,心电图信号采集是目前最为常见的生理信号采集方法之一。
心电图信号的采集方式主要包括表面采集和内部采集两种,表面采集又可分为四肢导联和胸导联两种。
内部采集则是在心脏内部放置电极,一般用于更加精密的检测。
(二)脑电图信号采集脑电图是指通过头皮电极记录和反映脑部电活动的一种生理信号,也是一种比较常见的生理信号采集方法。
脑电图信号采集主要分为三种方式:带式脑电图、贴片式脑电图、群体脑电图,具体方式根据测量精度和采集时机的不同而有所区别。
(三)肌电图信号采集肌电图是指通过电极记录人体肌肉电活动的一种生理信号,肌电图信号采集可以反映出人体运动状态、肌肉疲劳与恢复情况。
肌电图信号采集有不同的采集方式,比较常见的有表面肌电图和肌肉内电极方式。
二、信号处理的相关技术人体生理信号采集完成后,信号处理是必不可少的步骤,它可以在原有信号的基础上进行分析和处理,提取出信号中有用的信息和特征。
目前,人体生理信号处理所采用的技术主要有以下几种:(一)傅里叶变换傅里叶变换是一种重要的信号处理方法,它可以将一个信号分解成不同的频率,包括正弦、余弦、幅度和相位,从而让人们可以更有效地分析和处理信号。
(二)小波变换小波变换是一种新兴的数字信号处理技术。
它可以将信号分解成各个尺度的“子波”,并且通过去除小尺度高频信号,保留大尺度低频信号,用于信号降噪和特征提取。
(三)独立成分分析独立成分分析是一种基于统计的信号处理技术,它可以分解信号并将其转换为多个独立的成分。

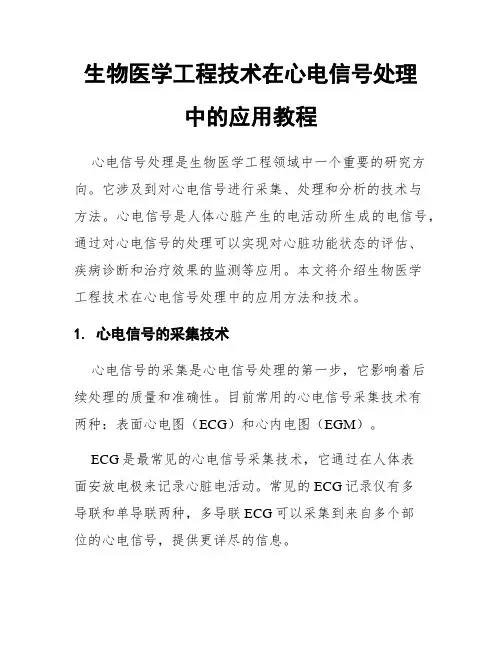

生物医学工程技术在心电信号处理中的应用教程心电信号处理是生物医学工程领域中一个重要的研究方向。
它涉及到对心电信号进行采集、处理和分析的技术与方法。
心电信号是人体心脏产生的电活动所生成的电信号,通过对心电信号的处理可以实现对心脏功能状态的评估、疾病诊断和治疗效果的监测等应用。
本文将介绍生物医学工程技术在心电信号处理中的应用方法和技术。
1. 心电信号的采集技术心电信号的采集是心电信号处理的第一步,它影响着后续处理的质量和准确性。
目前常用的心电信号采集技术有两种:表面心电图(ECG)和心内电图(EGM)。
ECG是最常见的心电信号采集技术,它通过在人体表面安放电极来记录心脏电活动。
常见的ECG记录仪有多导联和单导联两种,多导联ECG可以采集到来自多个部位的心电信号,提供更详尽的信息。
EGM是一种心电信号采集技术,通过电极导管插入心脏内部来获取更准确和直接的心脏电活动信号。
EGM常用于临床心脏起搏和心律管理中。
2. 心电信号的预处理心电信号采集后,需要进行预处理以提取有用的信息并去除噪声干扰。
常见的预处理方法包括滤波、去基线漂移和降噪处理。
滤波是一种常见的预处理方法,可以通过低通滤波器和高通滤波器分别去除低频和高频噪声。
去基线漂移是指通过去除信号中的直流成分来消除基线漂移的影响。
降噪处理可以通过小波变换,独立成分分析等方法来降低信号中的噪声。
3. 心电信号的特征提取心电信号的特征提取是对信号进行分析和提取有用信息的关键步骤。
常见的特征包括RR间期(心跳间隔)、P 波振幅、QRS波形等。
RR间期是心电信号中相邻两个R峰之间的时间间隔,可以用来评估心率的稳定性和变异性。
P波振幅可以用来判断心房的兴奋程度和心房肥大情况。
QRS波形则可以用来判断心室的兴奋情况和心室肥大情况。
4. 心电信号的分类和诊断心电信号的分类和诊断是心电信号处理的主要应用之一。
常见的分类和诊断任务包括心律失常、心肌缺血和心肌梗死等。
心律失常是心脏电活动异常的情况,可以通过对心电信号进行分析和比较来进行分类和诊断。
ECG解决方案简介:ECG(心电图)解决方案是一种用于监测和分析人体心脏电活动的技术方案。
它通过记录心脏电信号并将其转化为可视化的图形,匡助医生诊断心脏疾病、评估心脏功能以及监测病人的健康状况。
本文将详细介绍ECG解决方案的工作原理、应用领域、技术要求以及市场前景。
一、工作原理:ECG解决方案基于心电图的获取和分析。
它通常包括以下几个步骤:1. 心电信号采集:通过心电图仪器或者可穿戴设备,将病人的心电信号采集下来。
这些信号可以是表面心电图(常用的12导联心电图)或者是持续心电监测(例如Holter监护仪)。
2. 信号处理与滤波:对采集到的心电信号进行预处理,包括滤波、放大、去除噪声等,以确保信号质量。
3. 心电特征提取:根据心电信号的特征,提取出心率、QRS波形、ST段、T 波等参数,用于后续的分析和诊断。
4. 心电图分析:利用机器学习、人工智能等技术,对心电图进行自动或者半自动的分析,识别心律失常、心肌缺血等异常情况。
5. 诊断报告生成:根据分析结果,生成诊断报告,匡助医生做出准确的诊断和治疗决策。
二、应用领域:ECG解决方案在医疗领域有着广泛的应用,包括但不限于以下几个方面:1. 心脏疾病诊断:ECG解决方案可以匡助医生准确诊断心脏疾病,如心律失常、心肌缺血、心肌梗死等。
通过分析心电图特征,可以提供重要的参考信息。
2. 心脏健康监测:可穿戴的ECG设备可以实时监测病人的心脏健康状况,及时发现异常情况并提醒病人或者医生采取相应的措施。
3. 临床研究:ECG解决方案可以在临床研究中应用,匡助研究人员采集和分析大量的心电数据,探索心脏疾病的发病机制和治疗方法。
4. 远程医疗:通过互联网和挪移通信技术,ECG解决方案可以实现远程心电监测和诊断,为偏远地区或者无法前往医院的病人提供便捷的医疗服务。
三、技术要求:ECG解决方案需要满足以下技术要求,以确保准确性和可靠性:1. 心电信号采集设备:需要使用高质量的心电图仪器或者可穿戴设备,能够准确采集和记录心电信号。
ECG解决方案一、概述心电图(ECG)是一种用于评估心脏功能和检测心脏疾病的非侵入性诊断工具。
ECG解决方案是指针对心电图数据的处理、分析和诊断的综合解决方案。
本文将详细介绍ECG解决方案的标准格式。
二、数据采集与传输ECG解决方案首先需要进行心电信号的采集和传输。
普通采用心电图仪器来采集患者的心电数据,并通过无线或者有线方式将数据传输到后台服务器。
采集的数据应包括患者的基本信息(如姓名、年龄、性别等)和心电图波形数据。
三、数据预处理在进行心电图分析之前,需要对采集到的数据进行预处理。
预处理包括滤波、去噪和信号增强等步骤。
滤波可以去除高频和低频噪声,使得心电信号更加清晰。
去噪可以消除由于肌肉运动、电源干扰等因素引起的噪声。
信号增强可以提高心电信号的强度,使得后续的分析更加准确。
四、心电图分析心电图分析是ECG解决方案的核心内容。
主要包括以下几个方面:1. 心律分析:通过分析心电图波形的周期性和规律性,判断患者的心律类型,如窦性心律、房颤、心动过速等。
2. 波形分析:对心电图中的P波、QRS波群和T波等特征进行分析,评估心脏的电活动情况。
例如,QRS波群的宽度和形态可以反映心室传导系统的功能。
3. 心率变异性分析:通过分析心电图中相邻RR间期的变化,评估患者的自主神经调节功能和心脏健康状况。
4. ST段分析:对ST段的抬高或者压低进行分析,判断是否存在心肌缺血或者心肌梗死等病变。
五、诊断结果与报告根据心电图分析的结果,ECG解决方案可以给出相应的诊断结果和报告。
诊断结果应包括心律类型、心脏电活动异常、心肌缺血或者梗死等病变的判断。
报告应以易于理解的方式呈现,包括文字描述、图表和统计数据等形式。
六、数据存储与管理ECG解决方案需要提供数据存储和管理功能,以便于医生或者研究人员随时查看和分析心电数据。
数据存储应具备安全可靠的特性,确保患者隐私和数据的完整性。
七、系统性能与稳定性ECG解决方案的性能和稳定性对于准确分析和诊断至关重要。
《高频心电信号的采集与处理》篇一一、引言心电信号是反映心脏电活动的重要指标,对于心脏疾病的诊断和治疗具有重要意义。
随着医疗技术的不断发展,高频心电信号的采集与处理技术逐渐成为研究的热点。
本文将介绍高频心电信号的采集、处理方法以及相关应用,以期为相关领域的研究和应用提供参考。
二、高频心电信号的采集1. 采集设备高频心电信号的采集需要使用专业的电生理信号采集设备,如心电图机、生物电放大器等。
这些设备具有高灵敏度、高分辨率和低噪声等特点,能够准确捕捉到微弱的心电信号。
2. 采集方法(1)体表电极法:通过在人体表面贴附电极来检测心电信号。
该方法操作简便,但易受外界干扰,如肌肉活动、呼吸等。
(2)植入式电极法:通过手术将电极植入人体内部,直接接触心肌来检测心电信号。
该方法信号质量较高,但操作复杂,对患者有一定创伤。
3. 抗干扰措施为提高心电信号的信噪比,需要采取一系列抗干扰措施,如使用屏蔽电缆、接地处理、数字滤波等。
此外,还可以通过算法处理来进一步消除噪声和干扰。
三、高频心电信号的处理1. 预处理预处理主要包括滤波、放大和数字化等步骤。
通过滤波去除噪声和干扰,放大心电信号以便于后续处理,最后将信号数字化以便于计算机分析。
2. 特征提取特征提取是心电信号处理的关键步骤,旨在从原始信号中提取出与心脏疾病相关的特征信息。
如QRS波群、T波等,这些特征信息对于心脏疾病的诊断具有重要意义。
3. 算法处理算法处理包括时域分析和频域分析。
时域分析主要关注心电信号的波形特征,如QRS波群的形态、时限等;频域分析则关注心电信号的频率成分,如功率谱、频带分布等。
通过这些分析可以进一步提取出与心脏疾病相关的信息。
四、应用领域1. 心脏疾病诊断:高频心电信号的采集与处理技术可用于心脏疾病的诊断,如心律失常、心肌梗死等。
通过分析心电信号的特征,可以判断心脏疾病的类型和严重程度,为临床治疗提供依据。
2. 心脏康复评估:高频心电信号的处理结果可以用于评估心脏康复的效果。
心电信号采集和设计的思路及步骤随着科技的不断发展,心电信号的采集和设计已经成为医疗领域的重要技术之一。
心电信号的采集和设计涉及到多个学科领域,需要综合运用工程学、医学、生物学等知识。
在进行心电信号的采集和设计时,需要根据一定的思路和步骤进行,才能够确保设计的准确性和可靠性。
一、心电信号采集的思路及步骤1. 确定采集的对象和目的心电信号的采集对象可以是人体或动物,而其目的主要是用于疾病诊断、健康监测等方面。
在确定采集的对象和目的后,可以根据实际需求选择合适的采集设备和方法。
2. 选择合适的心电信号采集设备心电信号的采集设备通常包括心电图仪、心电记录仪等,而其选择需要考虑到采集的对象、采集的环境等因素。
还需要考虑设备的性能、精度、稳定性等方面。
3. 设计心电信号采集系统在选择好采集设备后,需要设计心电信号的采集系统。
这其中需要考虑到采集通道的数量、采集频率、滤波器的设计等方面。
还需要考虑到信号放大、模数转换等环节的设计。
4. 进行心电信号的采集在心电信号的采集过程中,需要考虑到采集的时间、采集的位置、采集的姿势等因素,以保证采集的准确性和有效性。
5. 数据处理和分析采集到心电信号后,需要对数据进行处理和分析,以求得有意义的结果。
这其中需要考虑到滤波、特征提取、模式识别等方面。
还需要考虑到数据的存储、传输等问题。
二、心电信号设计的思路及步骤1. 确定设计的目的和需求在进行心电信号的设计时,需要明确设计的目的和需求,例如设计一种用于心电信号采集的电路、设计一种用于心电信号处理的算法等。
2. 进行相关知识的学习和调研在确定设计的目的和需求后,需要进行相关知识的学习和调研。
这其中包括心电信号的特性、传感器的原理、信号处理的方法等方面。
3. 进行方案设计在进行心电信号的设计时,需要根据相关知识进行方案设计。
这包括硬件设计、算法设计等方面。
在进行方案设计时需要考虑到设计的准确性、稳定性等因素。
4. 进行模拟仿真和实验验证在设计完成后,需要进行模拟仿真和实验验证。
心电数据处理与去噪一、引言心电图(Electrocardiogram,简称ECG)是一种测量心脏电活动的重要方法。
由于心脏电信号受到各种干扰和噪声的影响,准确地识别和分析ECG信号变得至关重要。
本文将介绍心电数据处理与去噪的标准格式,包括信号预处理、去基线漂移、去除肌电干扰、滤波和降噪等内容。
二、信号预处理1. 数据采集:使用心电图仪器采集心电信号,确保信号质量良好,并记录相关信息,如采样率和采样位数等。
2. 数据导入:将采集到的心电数据导入计算机中,准备进行后续的处理和分析工作。
三、去基线漂移1. 基线漂移的定义:基线漂移是指心电信号中由于呼吸、体位变化等因素引起的低频干扰。
2. 基线漂移的检测:通过观察心电图波形,识别出基线漂移的存在与否。
3. 基线漂移的去除:使用滑动平均、小波变换等方法对心电信号进行平滑处理,去除基线漂移的影响。
四、去除肌电干扰1. 肌电干扰的定义:肌电干扰是指由于肌肉活动引起的高频噪声。
2. 肌电干扰的检测:通过观察心电图波形,识别出肌电干扰的存在与否。
3. 肌电干扰的去除:使用带通滤波器对心电信号进行滤波处理,去除肌电干扰的影响。
五、滤波1. 滤波的定义:滤波是指对心电信号进行频率选择性的处理,去除不需要的频率成份。
2. 滤波的分类:根据滤波器的特性,可以将滤波分为低通滤波、高通滤波、带通滤波和带阻滤波等。
3. 滤波的选择:根据实际需求和信号特点,选择合适的滤波器进行滤波处理。
六、降噪1. 噪声的定义:噪声是指心电信号中除了心电活动以外的其他非生理成份。
2. 噪声的检测:通过观察心电图波形,识别出噪声的存在与否。
3. 噪声的降低:使用去噪算法,如小波降噪、自适应滤波等方法,对心电信号进行降噪处理,提高信号质量。
七、总结心电数据处理与去噪是心电信号分析的重要环节,通过信号预处理、去基线漂移、去除肌电干扰、滤波和降噪等步骤,可以提高心电信号的质量和准确性。
在实际应用中,根据具体需求和信号特点,选择合适的方法和算法进行处理,以达到更好的分析效果。
ECG解决方案引言概述:心电图(Electrocardiogram,简称ECG)是一种用于检测心脏电活动的非侵入性检查方法。
ECG解决方案是指通过技术手段,对ECG数据进行采集、处理和分析,以匡助医生准确诊断心脏疾病。
本文将介绍ECG解决方案的五个关键部份,包括数据采集、信号处理、特征提取、分类识别和可视化展示。
一、数据采集:1.1 传感器选择:ECG传感器的选择非常重要,普通采用贴片式传感器,能够精确捕捉心电信号,并具有良好的舒适性和稳定性。
1.2 传感器布置:传感器的布置位置对于采集准确的ECG数据至关重要。
常见的布置位置包括胸前导联、四肢导联等,以覆盖不同心脏区域的电活动。
1.3 数据采集设备:数据采集设备需要具备高精度、高采样率和低噪声的特点,以确保采集到的ECG数据质量可靠。
二、信号处理:2.1 滤波处理:ECG信号中往往包含噪声,需要通过滤波处理去除噪声干扰,同时保留心电信号的重要信息。
常用的滤波方法包括低通滤波、高通滤波和陷波滤波等。
2.2 去基线漂移:ECG信号中可能存在的基线漂移会影响信号的分析和诊断,需要进行去基线漂移处理,以保证信号的准确性。
2.3 信号增益:为了更好地观察和分析ECG信号,可以对信号进行适当的增益处理,以放大信号的幅度,提高信号的可视化效果。
三、特征提取:3.1 R峰检测:R峰是ECG信号中最明显的峰值,通过检测R峰可以确定心跳的时间和频率,为后续的心律分析提供基础。
3.2 ST段分析:ST段是ECG信号中的一个重要特征,通过对ST段的分析可以判断心肌缺血和心肌梗死等心脏疾病。
3.3 P波和T波分析:P波和T波分别代表心房和心室的收缩和舒张过程,通过对P波和T波的分析可以判断心脏的节律和异常情况。
四、分类识别:4.1 心律分类:通过对ECG信号的特征进行分类,可以判断心律的正常与异常。
常见的心律分类包括窦性心律、房颤、室上性心动过速等。
4.2 心脏病诊断:通过对ECG信号的分析,可以匡助医生判断心脏病的类型和程度,如心肌缺血、心肌梗死、心肌病等。
心电信号测量原理心电信号的采集是通过电极在皮肤上贴附获取的。
通常使用三根电极进行心电信号的采集,分别是RA(右臂)电极、LA(左臂)电极和RL(右腿)电极。
其中两个电极用于测量心脏电位的变化,另一个电极作为地线。
采集到的心电信号极为微小,通常范围在几微伏到几毫伏之间。
为了准确测量和分析这些信号,需要对其进行滤波、放大和显示处理。
首先是对心电信号进行滤波处理。
心电信号中可能夹杂着各种杂波干扰,如电力干扰、电极不良接触等,这些干扰会影响到心电信号的准确性。
因此,需要将这些干扰滤除,只保留心电信号。
常见的滤波方式有低通滤波和高通滤波。
低通滤波器将去除高频噪声,而高通滤波器则去除低频干扰。
接下来是信号的放大处理。
心电信号的电压较小,需要经过放大以便更好地分析和观察。
一般会采用多级放大器进行信号放大,以保证放大幅度适宜,避免信号失真。
放大器还可以进行增益调节,使得心电信号的波形更加清晰和易读。
最后是对信号的显示处理。
心电信号经过滤波和放大后,会输出到显示屏幕或电脑上,以便医生或其他专业人员进行观察和诊断。
一般采用图像显示的方式,将心电信号转化为心电图,以便更加直观地观察心脏的搏动和心电波形。
此外,心电信号的测量还需要注意以下几点。
首先是电极的选用和贴附位置的准确性,电极的选择应根据具体测量需要进行调整,同时电极的贴附位置也需要准确,以保证采集到的信号准确性和稳定性。
还需要注意测量环境的干扰,如电磁辐射、工频干扰等,这些干扰可能会影响心电信号的准确性,因此需要采取适当的防护措施。
总的来说,心电信号测量原理是通过采集、滤波、放大和显示处理心脏产生的电信号,以获取准确的心电图信号。
这对于医院和临床诊断中的心脏疾病诊断和监测具有重要的意义。
心电信号的采集与处理——频谱分析与特征提取1 实验原理1.1 心电图的导联心电图用于对各种心律失常、心事心房肥大、心肌梗死、心律失常、心肌缺血等病症的检查。
心电图描记方法在体表任何两处安放电极板,用导线接到心电图机的正负两极,即形成导联,可借以记录人体两处的心电电位差。
.动物机体组织和体液都能导电,将心电描记器的记录电极放在体表的任何两个非等电部位,都可记录出心电变化的图像,这种测量方法叫做双极导联,所测的电位变化是体表被测两点的电位变化的代数和,分析波形较为复杂。
如果设法使两个测量电极之一,通常是和描记器的负端相连的极,其电位始终保持零电位,就成为所谓的“无关电极”,而另一个测量电极则放在体表某一测量点,作为“探查电极”,这种测量方法叫做单极导联。
由于无关电极经常保持零电位不变,故所测得的电位变化就只表示探查电极所在部位的电位变化,因而对波形的解释较为单纯。
目前在临床检查心电图时,单极和双极导联都在使用。
常规使用的心电图导联方法有12种。
本次实验采用的是标准导联,是双极导联的一种。
属双极导联,只能描记两电极间的电位差。
电极连接方法是:第一导联(简称Ⅰ),右臂(-),左臂(+);第二导联(简称Ⅱ),右臂(-),左足(+);第三导联(简称III),左臂(-),左足(+)。
1.2 心电图各波分别为:P波:心脏的兴奋发源于窦房结,最先传至心房,故心电图各波中最先出现的是代表左右两心房兴奋过程的P波。
兴奋在向两心房传播过程中,其心电去极化的综合向量先指向左下肢,然后逐渐转向左上肢。
如将各瞬间心房去极的综合向量连结起来,便形成一个代表心房去极的空间向量环,简称P环。
P环在各导联轴上的投影即得出各导联上不同的P波。
P波形小而圆钝,随各导联而稍有不同。
P波的宽度一般不超过0.11秒,电压(高度)不超过0.25毫伏。
P-R段:是从P波终点到QRS波起点之间的曲线,通常与基线同一水平。
P-R段由电活动经房室交界传向心室所产生的电位变化极弱,在体表难于记录出。
心电算法主节律-概述说明以及解释1.引言1.1 概述心电算法是指基于心电图信号进行分析和处理的一种算法。
心电图是记录心脏电活动的一种非侵入性检测技术,它通过电极在人体皮肤表面收集心电信号并将其转化为图形显示。
心电图信号具有重要的临床价值,可以用于诊断心脏疾病、评估心脏功能以及监测心脏健康状态。
心电图信号是一种时间序列信号,它包含了心脏在不同时间点产生的电信号。
这些信号在正常情况下具有明显的周期性和节律性,但在心脏疾病等异常情况下,其周期性和节律性会发生改变。
因此,通过对心电图信号进行分析,并提取出其中的节律信息,可以帮助医生判断心脏病情和制定合理的治疗方案。
心电算法主要包括信号预处理、特征提取和分类识别等步骤。
首先,对采集到的原始心电信号进行滤波、去噪和基线漂移校正等预处理操作,以去除噪声和干扰,保留心电信号的有效信息。
然后,通过对预处理后的信号进行特征提取,提取出反映心脏节律特征的参数,如心率、QRS波形和ST段变化等。
最后,利用机器学习等方法对提取的特征进行分类识别,将心电信号划分为正常节律和异常节律,以辅助医生进行诊断和治疗。
心电算法的研究与应用对于心脏疾病的诊断和治疗具有重要的意义。
它可以提高心电信号的分析效率和准确性,帮助医生更好地理解患者的病情并制定个性化的治疗方案。
此外,心电算法还可以结合其他医学图像数据进行多模态信息融合,进一步提升心脏疾病的诊断水平。
综上所述,心电算法是一种基于心电图信号进行分析和处理的算法,可以提取出心脏节律的重要信息,并辅助医生进行心脏疾病的诊断和治疗。
随着人工智能和机器学习等技术的不断发展,心电算法在临床医学中的应用前景将更加广阔。
文章结构部分的内容可以写为:1.2 文章结构本文主要围绕心电算法的主节律展开讨论,包括以下几个方面的内容:1) 引言:首先介绍心电算法的背景和重要性,概述主节律的概念以及它在心电信号处理中的应用。
同时介绍本文的目的和文章结构。
2) 正文:本部分将详细介绍与主节律相关的心电算法。
中北大学信息商务学院课程设计说明书学生姓名:苏慧敏学号:1305034211学生姓名:王晓腾学号:1305034217学生姓名:李康学号:1305034243学院:中北大学信息商务学院专业:电子信息工程题目:心电信号的采集与处理指导教师:王浩全职称: 教授2016 年6 月9 日中北大学信息商务学院课程设计任务书2015-2016 学年第二学期学院:中北大学信息商务学院专业:电子信息工程学生姓名:苏慧敏学号:1305034211学生姓名:王晓腾学号:1305034217学生姓名:李康学号:1305034243课程设计题目:心电信号的采集与处理起迄日期:2016年6 月13日~2016年7月1 日课程设计地点:系专业实验室指导教师:王浩全系主任:王浩全下达任务书日期: 2016年6月9日课程设计任务书课程设计任务书设计说明书应包括以下主要内容:(1)封面:课程设计题目、班级、姓名、指导教师、时间(2)设计任务书(3)目录(4)设计方案简介(5)设计条件及主要参数表(6)设计主要参数计算(7)设计结果(8)设计评述,设计者对本设计的评述及通过设计的收获体会(9)参考文献目录一、基于PCI总线A/D卡的报告 (1)(一)基于PCI总线的基本结构 (1)1.PCI总线 (1)2.PCI总线的基本含义 (2)(二)基于PCI的A/D卡的通用结构 (3)(三)基于PCI总线发展趋势 (3)(四)PCI总线的特点: (5)二、设计方案简介 (5)三、设计条件及主要参数表 (6)四、设计结果 (10)五、设计评述 (10)六、参考文献 (11)一、基于PCI总线A/D卡的报告(一)基于PCI总线的基本结构1.PCI总线PCI是由Intel公司1991年推出的一种局部总线。
从结构上看,PCI是在CPU和原来的系统总线之间插入的一级总线,具体由一个桥接电路实现对这一层的管理,并实现上下之间的接口以协调数据的传送。
管理器提供了信号缓冲,使之能支持10种外设,并能在高时钟频率下保持高性能,它为显卡、声卡、网卡、MODEM等设备提供了连接接口,它的工作频率为33MHz/66MHz。
PCI是Peripheral Component Interconnect(外设部件互连标准)的缩写,它是目前个人电脑中使用最为广泛的接口,几乎所有的主板产品上都带有这种插槽。
PCI插槽也是主板带有最多数量的插槽类型,在目前流行的台式机主板上,ATX结构的主板一般带有5~6个PCI插槽,而小一点的MATX主板也都带有2~3个PCI插槽,可见其应用的广泛性。
PCI总线是一种不依附于某个具体处理器的局部总线。
管理器提供了信号缓冲,使之能支持10种外设,并能在高时钟频率下保持高性能。
PCI总线也支持总线主控技术,允许智能设备在需要时取得总线控制权,以加速数据传送。
图1.1 典型的PCI系统总线构成2.PCI总线的基本含义不同于ISA总线,PCI总线的地址总线与数据总线是分时复用的。
这样做的好处是,一方面可以节省接插件的管脚数,另一方面便于实现突发数据传输。
在做数据传输时,由一个PCI设备做发起者(主控,Initiator或Master),而另一个PCI设备做目标(从设备,Target或Slave)。
总线上的所有时序的产生与控制,都由Master来发起。
PCI总线在同一时刻只能供一对设备完成传输,这就要求有一个仲裁机构(Arbiter),来决定在谁有权力拿到总线的主控权。
当PCI总线进行操作时,发起者(Master)先置REQ#,当得到仲裁器(Arbiter)的许可时(GNT#),会将FRAME#置低,并在AD总线上放置Slave地址,同时C/BE#放置命令信号,说明接下来的传输类型。
所有PCI总线上设备都需对此地址译码,被选中的设备要置DEVSEL#以声明自己被选中。
然后当IRDY#与TRDY#都置低时,可以传输数据。
当Master数据传输结束前,将FRAME#置高以标明只剩最后一组数据要传输,并在传完数据后放开IRDY#以释放总线控制权。
(二)基于PCI的A/D卡的通用结构信号连接器有通道信号,PCI总线接口,外触发,多卡扩展同步接口等4种,以下分别介绍。
通道信号接口:位于采集卡的尾部,信号用同轴电缆接入。
一张采集卡最多只有4个通道,也可能少于4个通道,视用户的需求而定。
PCI总线接口:采集卡与上位PC机的数据和控制信号通信接口。
其采用32位PCI 总线。
外触发接口:用于接外触发信号用。
多卡扩展同步接口:用于多卡扩展。
其传输的信号包括主卡的同步时钟源、触发以及状态信号。
一般用16针带缆连接。
(三)基于PCI总线发展趋势从1992年创立规范到如今,PCI总线已成为了计算机的一种标准总线。
由PCI总线构成的标准系统结构如图一所示。
PCI总线取代了早先的ISA总线。
当然与在PCI总线后面出现专门用于显卡的AGP总线,与现在PCI Express总线,但是PCI能从1992用到现在,说明他有许多优点,比如即插即用(Plug and Play)、中断共享等。
在这里我们对PCI总线做一个深入的介绍。
从数据宽度上看,PCI总线有32bit、64bit之分;从总线速度上分,有33MHz、66MHz两种。
目前流行的是32bit @ 33MHz,而64bit系统正在普及中。
改良的PCI系统,PCI-X,最高可以达到64bit @ 133MHz,这样就可以得到超过1GB/s的数据传输速率。
如果没有特殊说明,以下的讨论以32bit @ 33MHz为例。
1991 年下半年,Intel 公司首先提出了PCI 的概念,并联合IBM、Compaq、AST、HP、DEC 等100 多家公司成立了PCI 集团,其英文全称为:Peripheral Component Interconnect Special Interest Group(外围部件互连专业组),简称PCISIG。
PCI 有32 位和64 位两种,32位PCI 有124 引脚,64 位有188 引脚,目前常用的是32 位PCI。
32 位PCI 的数据传输率为133MB/s,大大高于ISA。
PCI 总线的主要性能(1)支持10 台外设(2)总线时钟频率33.3MHz/66MHz(3)最大数据传输速率133MB/s(4)时钟同步方式(5)与CPU 及时钟频率无关(6)总线宽度32 位(5V)/64 位(3.3V)(7)能自动识别外设PCI (Peripheral Component Interconnect)总线是一种高性能局部总线,是为了满足外设间以及外设与主机间高速数据传输而提出来的。
在数字图形、图像和语音处理,以及高速实时数据采集与处理等对数据传输率要求较高的应用中,采用PCI总线来进行数据传输,可以解决原有的标准总线数据传输率低带来的瓶颈问题。
(四)PCI总线的特点:数据总线32位,可扩充到64位。
可进行突发(burst)式传输。
总线操作与处理器-存储器子系统操作并行。
总线时钟频率33MHZ或66MHZ,最高传输率可达528MB/S。
中央集中式总线仲裁全自动配置、资源分配、PCI卡内有设备信息寄存器组为系统提供卡的信息,可实现即插即用(PNP)。
PCI总线规范独立于微处理器,通用性好。
PCI设备可以完全作为主控设备控制总线。
PCI总线引线:高密度接插件,分基本插座(32位)及扩充插座(64位)。
二、设计方案简介双性变换法可以实现从s平面到z平面的单值映射关系,可以使数字滤波器的频率响应模仿模拟滤波器的频率响应。
1.先设计模拟滤波器,再转化数字滤波器2.将模拟指标转变成数字指标3.选择滤波器的最小阶数4.创建butterworth模拟滤波器5.用双线性变换法实现模拟滤波器到数字滤波器的转换6.绘制频率响应曲线三、设计条件及主要参数表1、Buttord 巴特沃思模拟滤波器阶数的获得[N,Wn]=buttord(Wp,Ws,Rp,Rs,’s’)‘s’表示获取模拟滤波器的阶数Wp通带截止频率Ws阻带截止频率Rp通带最大衰减Rs阻带最小衰减;N符合要求的滤波器最小阶数Wn为Butterworth滤波器固有频率(3dB)。
