油浸变压器金属波纹膨胀式储油柜喷油分析(通用版)

对变压器各种储油柜的分析X关建平(巴彦淖尔电业局,内蒙古临河　015000) 摘　要:随着电力行业的快速发展,变压器储油柜不断更新,分析各种储油柜在运行中状况。

针对不同储油柜优缺点的分析,对维护不同变压器储油柜提供参考。

关键词:变压器;各种储油柜;分析 中图分类号: 文献标识码:A 文章编号:1006—7981(2012)13—0080—02 变压器储油柜分为开启式、隔膜式、胶囊式、纵向伸缩波纹膨胀器式和横向伸缩波纹膨胀器式储油柜。

开启式储油柜在110kV及以上电压等级的变压器上基本淘汰。

变压器隔膜式储油柜采用专用耐变压器油的橡胶涂覆织物制作,使用时装配在大型变压器油枕内,隔绝变压器油和空气的接触,阻止油的热氧化、劣化,保护变压器不受有害成份的侵蚀,提高变压器的使用寿命,减少变压器的检修次数。

胶囊式储油柜是在普通的储油柜内部装一个耐油的尼龙胶囊袋,将变压器本体内的变压器油与空气隔离开,有效地减慢变压器油的老化,从而起到保护油质的作用。

其工作方式是胶囊袋内部气体通过呼吸管及吸湿器与大气相通,胶囊袋的底面紧贴在储油柜的油面上,使胶囊袋与油面之间没有空气,当油面变化时,胶囊袋也会随之膨胀和压缩。

为了使变压器油与空气完全隔绝,这种储油柜的油位指示系统亦采用特殊结构,即在柜底部附有一个压油袋(小胶囊袋),压油袋装有与变压器本体牌号相同的变压器油,并且与储油柜油相隔离,仅供油表油位指示使用。

在油表(玻璃管)下端有一根连管,它连接着压油袋和油表,变压器运行时油表呼吸塞处于开启状态,当储油柜的油位变化时,小胶囊袋受到的压力也发生变化,使油位指示发生相应变化。

正常情况下,储油柜油面与油表油面均受到一个大气压力,因此变压器本体油面和油表的油面高度相等,但是由于某些原因,在实际应用中,有时会出现油表的油位高度与本体油面高度不一致的现象,这种现象称之为假油位,假油位的存在将影响变压的安全经济运行。

造成假油位的原因很多,最常见的原因就是在胶囊袋外部与变压器油之间有空气,当油温升高时,胶囊袋外部与变压器油之间的空气受热膨胀,压力升高,胶囊袋被压缩,待胶囊袋被压缩到极限之后,堵住了呼吸管与储油柜的接口,这时,在有限空间内,随着温度的升高,储油柜上部的空气压力将超过一个大气压(此时油表上部还是一个大气压),从而使油表的油位突然上升,严重时油会从油标呼吸气塞冒出,但此时变压器本体的实际油位还是正常状况。

运行与维护2020.5 电力系统装备丨103Operation And Maintenance电力系统装备Electric Power System Equipment2020年第5期2020 No.5储油柜是大型油浸式变压器必不可少的保护器件[1]。

在变压器运行过程中，起到容积补偿、油量补充、油气隔离、指示油量等重要作用[2]。

随着电力装备制造技术的不断革新，储油柜结构也发展出多种类型。

图1 储油柜结构分类其中，金属波纹管储油柜采用不锈钢波纹补偿技术，较隔膜式与胶囊式储油柜具有工作寿命长、无老化、抗破损、免维护等特点[3]，已在110~220 kV 变压器上得到了广泛运行。

但在生产实践中，传统意义上的外油式金属波纹管储油柜（即外油卧式储油柜）受各类因素影响，油位异常缺陷发生频率较高。

本文将对外油卧式储油柜的结构、油位异常缺陷原因进行分析，为外油卧式储油柜的运行检修提供经验参考。

1 外油卧式储油柜结构及工作原理1.1 外油卧式储油柜结构外油卧式储油柜的工作原理类似于胶囊式储油柜，不同之处在于其采用金属波纹管作为容积补偿元件和隔离密封元件。

如图2所示，外油卧式储油柜的金属波纹管呈横卧方式布置于柜体内，其一端为自由伸缩的活动端，通过滚轮与滑道配合进行伸缩，另一端与端板固定，从而实现金属波纹管内、外空间的隔离。

金属波纹管的内部为气室可通过呼吸管与大气连通，其外部（即储油柜柜体）为油室，通过主油管与变压器本体油箱连通，油室顶部连管为排气管，底部连管为注放油管。

滚轮柜体（油室）金属波纹管（气室）集污盒主油管活动端呼吸管端板排气管注放油管收紧装置拉带转角滑轮图2 外油卧式储油柜结构（拉带式油位计）外油卧式储油柜多采用拉带式油位计或并磁翻转式油位计[4]，仅部分早期产品采用指针式油位表[5]。

以图2所示的拉带式油位计为例，其拉带一端固定在金属波纹管的活动端，另一端通过转角滑轮连接并固定于端板处的收紧装置。

当金属波纹管发生水平伸缩变化时，油位观察窗内的拉带在收紧装置作用下，呈现垂直升降变化，并通过拉带上的油位示数反映当前油位。

第28卷2020年第4期农村电工作为变压器的重要附件，储油柜可对变压器本体的绝缘油进行容积补偿，并且能够实现绝缘油与外界空气的隔绝，因此其工作状况对变压器的安全运行具有极其重要的影响。

我国电力系统中目前使用的储油柜主要包括3种：胶囊式储油柜、隔膜式储油柜及金属波纹管式储油柜，金属波纹管式储油柜有诸多优势，开始逐步替代其他2种储油柜。

金属波纹管式储油柜分为内油式和外油式2种，其中外油式金属波纹管式储油柜在运行过程中可能会出现假油位故障，进而导致运检人员难以判断储油柜的真实运行油位，影响变压器的安全运行。

引发外油式金属波纹管式储油柜假油位故障的原因多种多样，为了探究假油位故障出现的内部机理并针对原因提出行之有效的解决措施，本文针对外油式金属波纹管式储油柜假油位故障开展了深入的分析和研究。

1外油式金属波纹管式储油柜结构及工作原理分析外油式金属波纹管式储油柜的金属波纹管与外界相连，储油柜内的绝缘油充满波纹管与储油柜箱体之间，通过波纹管与空气的连通实现内部绝缘油的体积补偿。

由图1所示的外油式金属波纹管式储油柜示意图可知，外油式金属波纹管式储油柜中波纹管完全被绝缘油浸润，波纹管远离油位计一侧底部接头通过连杆与油位计实现机械连接，波纹管体积变化时会带动连杆动作从而在油位计上体现，将储油柜内部的油位实现可视化的展示。

波纹管由不锈钢薄板制成，外油式金属波纹管式储油柜与胶囊式储油柜类似，可看作使用金属波纹管代替胶囊的作用；尽管金属波纹管的使用寿命较长，但由于其在储油柜内做横向运动，易受储油柜箱体内壁的干扰产生卡涩等情况，进而引起错油位和假油位等故障。

2假油位故障原因分析正常运行的外油式金属波纹管式储油柜内部为充满绝缘油的状态，但在检修维护中受到各种因素的影响会导致其出现假油位故障，本章总结归纳了两类导致假油位故障的原因并进行了分析。

2.1注油工艺不合格在注油过程中，若操作工艺不合格会造成储油柜油位指示过高。

外油式金属波纹管式储油柜注油一般采用半真空注油方式进行，标准注油流程可分为3个步骤。

对变压器纵向伸缩和横向伸缩波纹膨胀储油柜的分析关建平(巴彦淖尔电业局,内蒙古临河　015000) 摘　要:目前变压器金属波纹储油柜分为纵向伸缩式和横向伸缩式,在运行中对两种不同结构的储油柜进行对比,分析其优缺点,在运行中针对项目加强巡视,避免变压器发生故障。

关键词:波纹储油柜;纵向;横向;分析 中图分类号:T M 41 文献标识码:A 文章编号:1006—7981(2012)15—0079—01 目前电力行业老式大容量变压器使用传统的橡胶囊式和橡胶隔膜式储油柜,这类储油柜存在许多弊端。

比如密封线长、橡胶老化、产生龟裂及吸湿器硅胶不及时更换等造成变压器与空气隔绝性降低;油介损增大、绝缘强度下降、经常渗漏油,对供电的安全性、可靠性产生极大的影响。

渗漏油问题也直接影响了变电站管理的达标,多数电业局每年要为变压器的检修投入大量人力和资金。

波纹膨胀储油柜,从根本上解决了渗漏油问题,实现了全密封免维护,其工作寿命长、灵敏度高、补偿量大,波纹膨胀管采用不锈钢材料。

波纹膨胀储油柜适用于各电压等级及容量的油浸式电力变压器及其它电力设备,其作用是用以补偿变压器油由于温度变化而膨胀、收缩产生的容积变化,同时将绝缘油与空气和水份隔离,防止绝缘油吸湿氧化。

对维护变压器的正常运行起着重要的保护作用,是大型油浸式变压器必备的保护性器件。

1　对两种不同结构波纹膨胀储油柜的分析目前使用的有纵向伸缩波纹膨胀储油柜和横向伸缩波纹膨胀储油柜,这两种储油柜均实现了变压器油与空气隔离,在现场使用中较为方便,但在运行中都存在一些问题。

1.1　纵向伸缩波纹膨胀储油柜纵向伸缩波纹膨胀储油柜是由储油柜波纹弹性体、外壳、注油管、排气管、软联接管及油位指示针等组成。

其外形及内腔波纹弹性体均为跑道形,波纹弹性体为全不锈钢材料,结构为内油式。

外壳用来防尘防雨,保护膨胀体之用,不与油直接接触。

在储油柜外壳上开有观察窗,可直观地监测油位情况。

在油腔下方安装有三通体,接软联接管及注油管路。

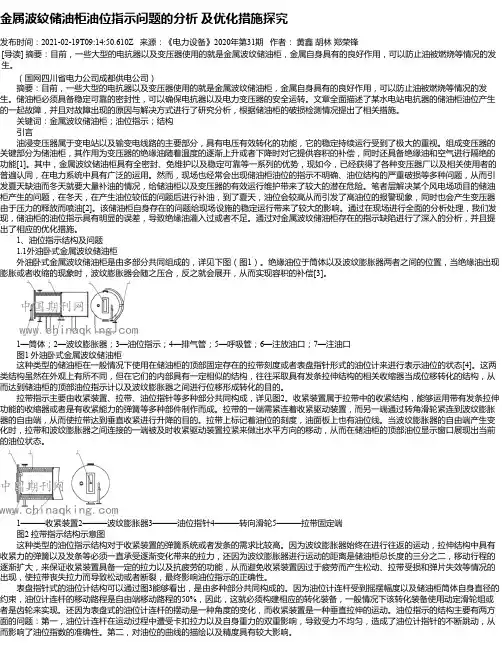

金属波纹储油柜油位指示问题的分析及优化措施探究发布时间：2021-02-19T09:14:50.610Z 来源：《电力设备》2020年第31期作者：黄鑫胡林郑荣锋[导读] 摘要：目前，一些大型的电抗器以及变压器使用的就是金属波纹储油柜，金属自身具有的良好作用，可以防止油被燃烧等情况的发生。
