6 母线安装 6.1管母安装6.1.1工艺质量目标1)焊接牢固 2)安装平直图6-1 管母安装示例1图6-2 管母安装示例2图6-3 管母安装示例36.1.2 目标控制措施6.1.2.1管母焊接1)焊接前坡口加工符合规范。
图6-5 管母坡口加工示例图6-4 管母坡口加工尺寸措施或要求：1）切断的管口应平整，且与轴 线垂直；坡口应光滑、均匀、 无毛刺。
2)焊接牢固可靠。
图6-8对口允许弯折偏移和中心线允许偏差措施或要求：1）管母焊缝必须事先考虑避开管母金具。
2）焊接前将两端管内各50毫米范围内和补强衬管表面用汽油清洗干净、抹干，并除去氧化图6-6管母对接焊图示层；3）衬管位于焊口中央，在坡口处将管母及衬管焊接固定；4）母线对接焊缝的上部应有2～4mm的加强高度；焊缝应呈圆弧形,不应有毛刺、凹凸不平之处；5）焊缝表面不得有裂缝、凹陷、缺肉，气孔及夹渣等缺陷。
图6-7管母焊接头示例6.1.2.2管母安装1)管母排列平直，挠度符合设计要求;图6-9管母安装整体示例1图6-11管母安装整体示例3措施或要求：管母安装采用多点吊装，安装后挠度应小于D/2。
图6-10管母安装整体示例22)管母金具安装;图6-12管母伸缩节示例1 图6-14管母支持器示例措施或要求：管母安装在滑动式支持器上时，支持器的轴座与管母线之间应有1～2mm的间隙。
母线固定装置应无棱角和毛刺。
图6-13管母伸缩节示例22)管母金具安装图6-15管母终端安装示例1 图6-15-1管母终端球措施或要求：管母最低处及终端球底部增加滴水孔；图6-16管母终端安装示例22)管母与设备连接图6-17管母与设备连接示例1 图6-19管母与设备连接示例2措施或要求：管母与金具连接处应去除氧化膜，涂电力脂。
图6-18管母与设备连接示例36.2软母线安装6.2.1工艺质量目标1）母线弛度符合规范要求；2）软母线无扭结、松股、断股、扩径导线无明显凹陷和变形；3）软母线与金具匹配，与线夹连接符合规范；4）导线压接符合规范；5）设备连接符合要求。

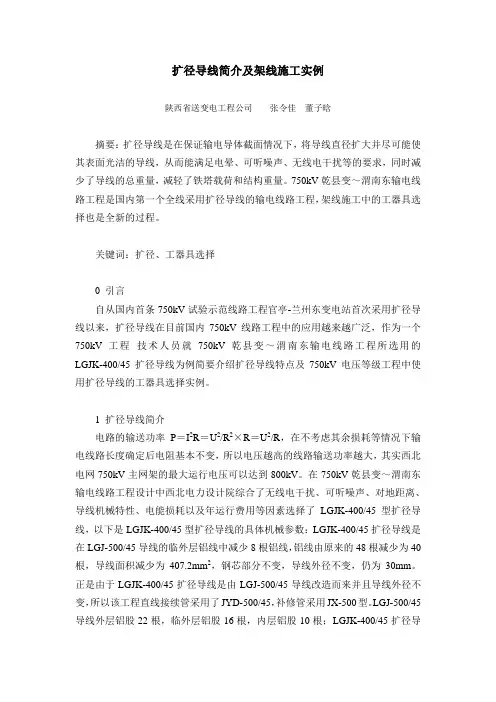

扩径导线简介及架线施工实例陕西省送变电工程公司张令佳董子晗摘要：扩径导线是在保证输电导体截面情况下，将导线直径扩大并尽可能使其表面光洁的导线，从而能满足电晕、可听噪声、无线电干扰等的要求，同时减少了导线的总重量，减轻了铁塔载荷和结构重量。
750kV乾县变～渭南东输电线路工程是国内第一个全线采用扩径导线的输电线路工程，架线施工中的工器具选择也是全新的过程。
关键词：扩径、工器具选择0 引言自从国内首条750kV试验示范线路工程官亭-兰州东变电站首次采用扩径导线以来，扩径导线在目前国内750kV线路工程中的应用越来越广泛，作为一个750kV工程技术人员就750kV乾县变～渭南东输电线路工程所选用的LGJK-400/45扩径导线为例简要介绍扩径导线特点及750kV电压等级工程中使用扩径导线的工器具选择实例。
1 扩径导线简介电路的输送功率P＝I2R＝U2/R2×R＝U2/R，在不考虑其余损耗等情况下输电线路长度确定后电阻基本不变，所以电压越高的线路输送功率越大，其实西北电网750kV主网架的最大运行电压可以达到800kV。
在750kV乾县变～渭南东输电线路工程设计中西北电力设计院综合了无线电干扰、可听噪声、对地距离、导线机械特性、电能损耗以及年运行费用等因素选择了LGJK-400/45型扩径导线，以下是LGJK-400/45型扩径导线的具体机械参数：LGJK-400/45扩径导线是在LGJ-500/45导线的临外层铝线中减少8根铝线，铝线由原来的48根减少为40根，导线面积减少为407.2mm2，钢芯部分不变，导线外径不变，仍为30mm。
正是由于LGJK-400/45扩径导线是由LGJ-500/45导线改造而来并且导线外径不变，所以该工程直线接续管采用了JYD-500/45，补修管采用JX-500型。
LGJ-500/45导线外层铝股22根，临外层铝股16根，内层铝股10根；LGJK-400/45扩径导线与LGJ-500/45导线相比，线股直径相同，所不同的是临外层铝股为8根，比LGJ-500/45导线少8根，由原来铝线层的密绕变为疏绕。
DL/T××××××××目次前言 ..................................................................... I I1 范围 (1)2 规范性引用文件 (1)3 产品型式 (1)4 放线滑车基本参数 (2)5 导线滑轮主要结构参数 (5)6 技术要求 (6)7 检验方法 (8)8 检验规定 (10)9 标志、包装、运输及存放 (11)附录 A(规范性附录)滑车摩阻系数的测试方法及试验设备 (12)II前言本标准是根据中华人民共和国国家发展和改革委员会电力行业标准要求编制。
架空输电线路架线施工用放线滑车（以下简称放线滑车或滑车）是输电线路工程架线施工必备的主要机具之一。
放线滑车与放线、紧线及附件安装等施工有密切关系。
为了确保架空输电线路工程施工质量，提高施工机具标准化水平，规范放线滑车标准化管理，满足架线施工需要，特制定架空输电线路架线施工放线滑车标准。
由于放线滑轮为放线滑车的一个主要元件，已将DL/T 685-1999《放线滑轮基本要求、检验规定及测试方法》标准内容纳入本标准。
自本标准实施之日起代替DL/T 685-1999标准。
本标准的附录A为规范性附录。
本标准由中国电力企业联合会提出并归口管理。
本标准由中国电力科学研究院负责解释。
本标准起草单位：中国电力科学研究院。
本标准修订起草人：缪谦、裘雅萍、温超。
DL/T××××××××1 范围本标准规定了产品的型式、主要技术参数、技术要求、检验方法、检验规定等。
本标准适用于架空输电线路架线施工使用的常规放线滑车的设计、制造、检验。
本标准涉及到的放线滑车主要用来展放导线、架空地线和光纤复合架空地线等。
其它功用（大跨越用放线滑车、转向用放线滑车等）、非常规展放方式（直升机放线、不平衡放线等）下使用的特殊放线滑车可参照本标准。

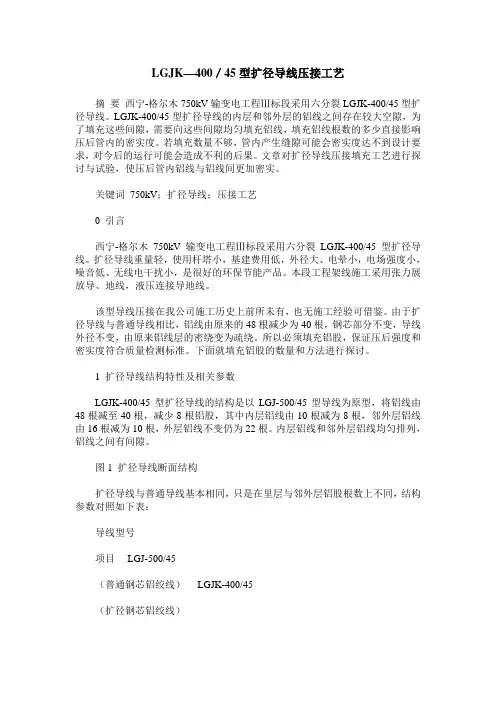

LGJK—400／45型扩径导线压接工艺摘要西宁-格尔木750kV输变电工程Ⅲ标段采用六分裂LGJK-400/45型扩径导线。
LGJK-400/45型扩径导线的内层和邻外层的铝线之间存在较大空隙，为了填充这些间隙，需要向这些间隙均匀填充铝线，填充铝线根数的多少直接影响压后管内的密实度。
若填充数量不够，管内产生缝隙可能会密实度达不到设计要求，对今后的运行可能会造成不利的后果。
文章对扩径导线压接填充工艺进行探讨与试验，使压后管内铝线与铝线间更加密实。
关键词750kV；扩径导线；压接工艺0 引言西宁-格尔木750kV输变电工程Ⅲ标段采用六分裂LGJK-400/45型扩径导线。
扩径导线重量轻，使用杆塔小，基建费用低，外径大、电晕小，电场强度小，噪音低、无线电干扰小，是很好的环保节能产品。
本段工程架线施工采用张力展放导、地线，液压连接导地线。
该型导线压接在我公司施工历史上前所未有，也无施工经验可借鉴。
由于扩径导线与普通导线相比，铝线由原来的48根减少为40根，钢芯部分不变，导线外径不变，由原来铝线层的密绕变为疏绕。
所以必须填充铝股，保证压后强度和密实度符合质量检测标准。
下面就填充铝股的数量和方法进行探讨。
1 扩径导线结构特性及相关参数LGJK-400/45型扩径导线的结构是以LGJ-500/45型导线为原型，将铝线由48根减至40根，减少8根铝股，其中内层铝线由10根减为8根，邻外层铝线由16根减为10根，外层铝线不变仍为22根。
内层铝线和邻外层铝线均匀排列，铝线之间有间隙。
图1 扩径导线断面结构扩径导线与普通导线基本相同，只是在里层与邻外层铝股根数上不同，结构参数对照如下表：导线型号项目LGJ-500/45（普通钢芯铝绞线）LGJK-400/45（扩径钢芯铝绞线）结构（根数×直径）（mm）铝48×3.60 40×3.60钢7×2.80 7×2.80计算截面积（mm2）铝488.58 407.15钢43.10 43.10总计531.68 450.25线外径（mm） 30.0 30.0外层铝股根数22 22邻外层铝股根数16 10内层铝股根数10 8计算重量（kg/km）1685.8 1468计算拉断力（kN） 127.31 126.4表1 结构参数对照表LGJK-400/45型扩径导线的内层和邻外层的铝线之间存在较大空隙，为了填充这些间隙，需要向这些间隙均匀填充铝线，填充铝线根数的多少直接影响压后管内的密实度。
