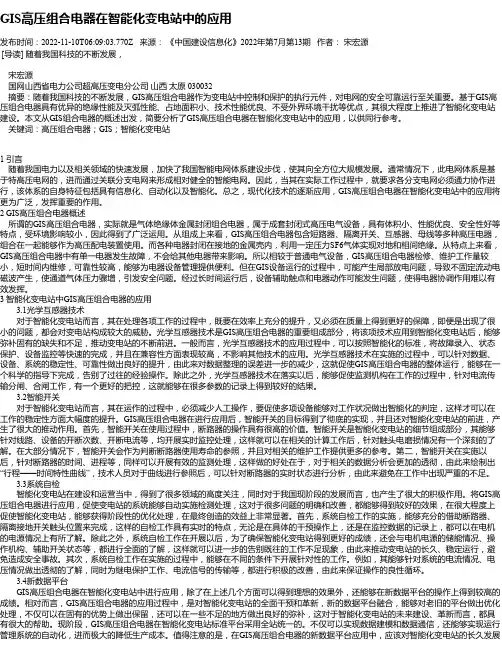

GIS高压组合电器在智能化变电站中的应用
GIS高压组合电器在智能化变电站中的应用GIS高压组合电器是一种高压开关设备，它经常被应用在智能化变电站中。
智能化变电站是一种采用智能化技术和新型材料、新型器件来实现远程监测、远程控制、自动化、智能化的电力变电站。
下面将详细介绍GIS高压组合电器在智能化变电站中的应用。
一、 GIS高压组合电器的优点GIS高压组合电器拥有着体积小、重量轻、密闭性好、灵活可靠、运行稳定等众多优点。
它采用SF6作为灭弧介质，其绝缘特性优秀，且没有大面积的绝缘条件，使得GIS高压组合电器在占地面积和绝缘距离方面得到了极大的优化。
此外，GIS高压组合电器采用模块化设计，可以灵活组合，目前的GIS高压组合电器电压等级一般在110kV以上。
它的诸多优点，为其在智能化变电站应用奠定了基础。
1. 空间的优化智能化变电站中的多个GIS高压组合电器可以共享一个室内，这不仅能够减少对土地的占用，而且在设计规划中，可以大程度上优化变电站的整体结构，充分发挥其出色的空间利用率。
2. 可靠性的提升GIS高压组合电器在智能化变电站中的应用可以大大提升变电站的可靠性。
其密闭性好、绝缘性能优秀，有效地避免了种种外界因素对设备的影响，可以实现长时间、连续、稳定的使用。
3. 操作性的加强智能化变电站中广泛应用GIS高压组合电器，能够有效地提高变电站的操作性。
GIS高压组合电器设备通常自带操作显示屏，员工可以直接对设备进行监控、修改参数等操作，可大幅提高变电站维护管理的效率。
4. 自动化程度的加深GIS高压组合电器的应用在智能化变电站中，更加充分地体现了其自动化的特点。
GIS 高压组合电器具备远程监测和控制功能，可实现远程开关控制、报警处理等，能够在高压电力系统出现故障时，实现自动切断，提升了变电站自动化程度。
5. 故障排除速度的提高GIS高压组合电器在智能化变电站中应用，可以充分发挥出它的故障排除特点，一旦出现故障，只需打开GIS组合开关，立即找出故障设备所在方位，进行相应的排除故障操作，减少了排错的时间，提高了变电站运行的效率。

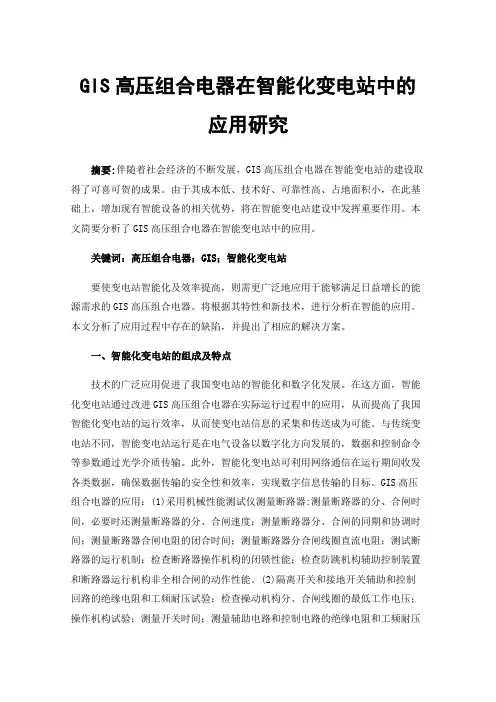

GIS高压组合电器在智能化变电站中的应用研究
GIS高压组合电器在智能化变电站中的应用研究摘要:伴随着社会经济的不断发展，GIS高压组合电器在智能变电站的建设取得了可喜可贺的成果。
由于其成本低、技术好、可靠性高、占地面积小，在此基础上，增加现有智能设备的相关优势，将在智能变电站建设中发挥重要作用。
本文简要分析了GIS高压组合电器在智能变电站中的应用。
关键词：高压组合电器；GIS；智能化变电站要使变电站智能化及效率提高，则需更广泛地应用于能够满足日益增长的能源需求的GIS高压组合电器。
将根据其特性和新技术，进行分析在智能的应用。
本文分析了应用过程中存在的缺陷，并提出了相应的解决方案。
一、智能化变电站的组成及特点技术的广泛应用促进了我国变电站的智能化和数字化发展。
在这方面，智能化变电站通过改进GIS高压组合电器在实际运行过程中的应用，从而提高了我国智能化变电站的运行效率，从而使变电站信息的采集和传送成为可能。
与传统变电站不同，智能变电站运行是在电气设备以数字化方向发展的，数据和控制命令等参数通过光学介质传输。
此外，智能化变电站可利用网络通信在运行期间收发各类数据，确保数据传输的安全性和效率，实现数字信息传输的目标。
GIS高压组合电器的应用：(1)采用机械性能测试仪测量断路器:测量断路器的分、合闸时间，必要时还测量断路器的分、合闸速度；测量断路器分、合闸的同期和协调时间；测量断路器合闸电阻的闭合时间；测量断路器分合闸线圈直流电阻；测试断路器的运行机制；检查断路器操作机构的闭锁性能；检查防跳机构辅助控制装置和断路器运行机构非全相合闸的动作性能。
(2)隔离开关和接地开关辅助和控制回路的绝缘电阻和工频耐压试验：检查操动机构分、合闸线圈的最低工作电压；操作机构试验；测量开关时间；测量辅助电路和控制电路的绝缘电阻和工频耐压试验。
（3）电压、电流互感器：极性检查；变比试验；二次绕组及其外壳之间的绝缘电阻和工频耐压试验。
二、新技术的改造升级在这一阶段，随着电力需求的不断增长，一些现有的通信技术和一些传统的电力设备越来越无法满足使用。
GIS高压组合电器及智能化变电站建设应用前景研究
GIS高压组合电器及智能化变电站建设应用前景研究随着社会的发展和技术的进步，GIS高压组合电器及智能化变电站的建设应用前景变得越来越广阔。
本文将从以下几个方面进行研究。
首先，GIS高压组合电器在电力系统中的应用前景。
GIS高压组合电器由于减少了设备的占地面积，提高了电力设备的可靠性和安全性，因此在电力系统中得到了广泛的应用。
GIS高压组合电器可以有效地节约用地资源，对城市中紧缺的用地资源具有重要意义。
随着城市化进程的不断加快，GIS高压组合电器的应用前景将愈发广阔。
其次，智能化变电站在电力系统中的应用前景。
智能化变电站通过使用先进的监测、控制和通信技术，可以实现对电力系统的自动化管理。
智能化变电站可以实时监测电力设备的运行状态，并根据需要进行调整和控制，提高了电力系统的可靠性和可控性。
随着电网规模的不断扩大和电力负荷的不断增加，智能化变电站的应用前景将愈发广阔。
此外，GIS高压组合电器和智能化变电站的联合应用也具有重要的前景。
通过将GIS高压组合电器和智能化变电站进行联合应用，可以在减少用地面积的同时，实现对电力系统的智能化管理。
智能化变电站可以通过与GIS高压组合电器的连接，实现对电力设备的远程监控和管理。
这样既提高了电力系统的可靠性和可控性，又减少了对用地资源的需求，具有很大的应用前景。
综上所述，GIS高压组合电器及智能化变电站建设应用前景非常广阔。
随着电力系统的不断发展和技术的不断进步，GIS高压组合电器和智能化变电站的应用将在电力系统中发挥越来越重要的作用。
如果能够充分利用这些先进的技术和设备，可以提高电力系统的可靠性和安全性，为人们提供更加可靠的电力供应。
GIS高压组合电器在智能化变电站中的应用
GIS高压组合电器在智能化变电站中的应用GIS（Gas Insulated Switchgear）高压组合电器是一种广泛应用于电力系统中的高压电气设备，它采用气体绝缘技术，具有结构紧凑、占地面积小、运行可靠等优点。
随着智能化技术的不断发展，GIS高压组合电器在智能化变电站中的应用也愈发广泛。
在智能化变电站中，GIS高压组合电器具有自动化控制和智能监测的功能。
通过与智能化系统的连接，可以实现对GIS高压组合电器的自动控制和远程监测。
可以通过智能化系统对GIS高压组合电器的开关状态、电流、电压等参数进行实时监测和控制。
如果出现异常情况，比如电流过载或是设备故障，智能化系统可以立即做出响应，自动进行切换或是报警，保障电力系统的运行安全。
GIS高压组合电器还可以与智能化系统进行数据交互，实现对电气设备运行状态的分析和预测。
通过GIS高压组合电器的智能监测功能，可以对电流、电压、温度、湿度等参数进行实时采集和存储。
智能化系统可以对这些数据进行分析和处理，通过建立数学模型和运行算法，对电气设备的运行状态进行预测和诊断。
这样可以提前发现潜在的故障风险，进行预防性维护，提高设备的运行效率和可靠性。
GIS高压组合电器在智能化变电站中的应用还包括与其他智能设备的互联互通。
智能化变电站不仅包括GIS高压组合电器，还包括智能化断路器、智能化变压器等设备。
这些设备之间通过智能化系统进行互联互通，形成一个智能化的电力系统。
通过互联互通，这些设备之间可以共享数据，实现协同运行，提高整个电力系统的效率和可靠性。
当GIS高压组合电器检测到电流过载的情况时，可以通过智能化系统与智能化断路器进行通信，实现断路保护，保护电力系统的运行安全。
GIS高压组合电器在智能化变电站中的应用具有自动化控制、智能监测、数据分析和与其他智能设备互联互通等功能。
这些应用不仅提高了电力系统的运行效率和可靠性，还为电力系统的智能化发展打下了坚实的基础。
随着智能化技术的不断进步，相信GIS高压组合电器在智能化变电站中的应用还会有更多的发展空间。
HGIS组合电器在数字化变电站的应用
同样功能的 HGIS 间隔要宽得多。
应用 HGIS 设备布置可省却很多钢支架，因而所需的基础数也可相应地减少。其布置可应用在空间
受限制的地方，还可以应用在架空输电线下布置变电站、移动变电站。使用 HGIS 设备也可容易地实现
其他布置方式时采用的环形母线、双断路器等布置方式。
为充分运用现有技术的优势以及适应发展趋势，新技术带来的新布置比常规方式具有更多的优越
线路侧取消隔离和接地开关的原因在于应用HGIS设备的变电站比常规空气绝缘设备的变电站具有
更高的可靠性,这是基于经长期运行充分验证的SF6敞开式断路器,落地罐式断路器和气体绝缘开关技
术。HGIS的维护量和GIS一样非常少。
线路的接地通过合上位于 HGIS 接地开关后的断路器和打开母线隔离开关来完成,这样断路器就当
用，且很大程度上能为改造项目服务。
全新的变电站方案在当今多变的市场上必须满足用户在经济上的要求。电力系统中成功的一个关键
因素是变电站。由于上述的最新研究和开发成果,带来了变电站设计的新思路,人们力求找到全新的变电
站方案。 这样,在设备层(如:开关设备)与数字化的数据处理相结合,大大加强了传统的 AIS 和 GIS 技术 就能有效地解决这个问题。
使用 HGIS 设备除了能对已有的 AIS 进行改、扩建之外,其装备的现代传感技术能为有关变电站带来
布置、自动化和通讯等的全新方案。对已有 AIS 改造，每相 AIS 设备均可永久地被 HGIS 模块来替代。
. 无或极少的绝缘子串；
. 钢结构和接地材料的使用减少；
. 基础和沟的减少使混凝土的使用减少。
HGIS 设备因综合了隔离开关，电流和电压传感器，所以间隔宽度可减小。在常规的 AIS 中，CT 和
应用 HGIS 设备布置可省却很多钢支架，因而所需的基础数也可相应地减少。其布置可应用在空间
受限制的地方，还可以应用在架空输电线下布置变电站、移动变电站。使用 HGIS 设备也可容易地实现
其他布置方式时采用的环形母线、双断路器等布置方式。
为充分运用现有技术的优势以及适应发展趋势，新技术带来的新布置比常规方式具有更多的优越
线路侧取消隔离和接地开关的原因在于应用HGIS设备的变电站比常规空气绝缘设备的变电站具有
更高的可靠性,这是基于经长期运行充分验证的SF6敞开式断路器,落地罐式断路器和气体绝缘开关技
术。HGIS的维护量和GIS一样非常少。
线路的接地通过合上位于 HGIS 接地开关后的断路器和打开母线隔离开关来完成,这样断路器就当
用，且很大程度上能为改造项目服务。
全新的变电站方案在当今多变的市场上必须满足用户在经济上的要求。电力系统中成功的一个关键
因素是变电站。由于上述的最新研究和开发成果,带来了变电站设计的新思路,人们力求找到全新的变电
站方案。 这样,在设备层(如:开关设备)与数字化的数据处理相结合,大大加强了传统的 AIS 和 GIS 技术 就能有效地解决这个问题。
使用 HGIS 设备除了能对已有的 AIS 进行改、扩建之外,其装备的现代传感技术能为有关变电站带来
布置、自动化和通讯等的全新方案。对已有 AIS 改造，每相 AIS 设备均可永久地被 HGIS 模块来替代。
. 无或极少的绝缘子串；
. 钢结构和接地材料的使用减少；
. 基础和沟的减少使混凝土的使用减少。
HGIS 设备因综合了隔离开关，电流和电压传感器，所以间隔宽度可减小。在常规的 AIS 中，CT 和

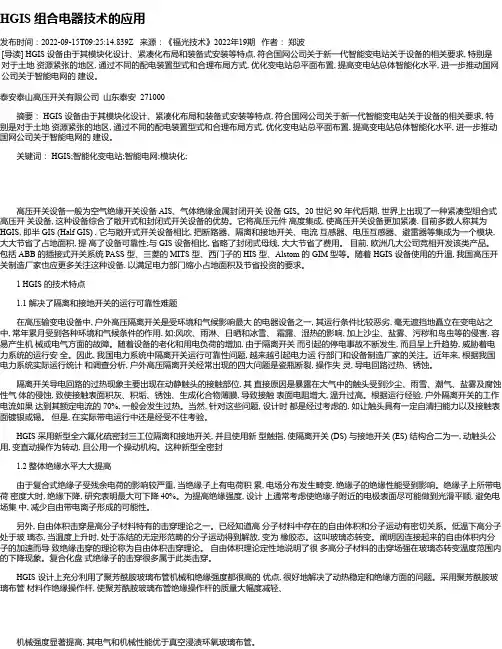

HGIS组合电器技术的应用
HGIS 组合电器技术的应用发布时间：2022-09-15T09:25:14.839Z 来源：《福光技术》2022年19期作者：郑波[导读] HGIS 设备由于其模块化设计、紧凑化布局和装备式安装等特点, 符合国网公司关于新一代智能变电站关于设备的相关要求, 特别是对于土地资源紧张的地区, 通过不同的配电装置型式和合理布局方式, 优化变电站总平面布置, 提高变电站总体智能化水平, 进一步推动国网公司关于智能电网的建设。
泰安泰山高压开关有限公司山东泰安 271000摘要： HGIS 设备由于其模块化设计、紧凑化布局和装备式安装等特点, 符合国网公司关于新一代智能变电站关于设备的相关要求, 特别是对于土地资源紧张的地区, 通过不同的配电装置型式和合理布局方式, 优化变电站总平面布置, 提高变电站总体智能化水平, 进一步推动国网公司关于智能电网的建设。
关键词： HGIS;智能化变电站;智能电网;模块化;高压开关设备一般为空气绝缘开关设备 AIS、气体绝缘金属封闭开关设备 GIS。
20 世纪 90 年代后期, 世界上出现了一种紧凑型组合式高压开关设备, 这种设备综合了敞开式和封闭式开关设备的优势。
它将高压元件高度集成, 使高压开关设备更加紧凑, 目前多数人称其为HGIS, 即半 GIS (Half GIS) , 它与敞开式开关设备相比, 把断路器、隔离和接地开关、电流互感器、电压互感器、避雷器等集成为一个模块,大大节省了占地面积, 提高了设备可靠性;与 GIS 设备相比, 省略了封闭式母线, 大大节省了费用。
目前, 欧洲几大公司竞相开发该类产品。
包括 ABB 的插接式开关系统 PASS 型、三菱的 MITS 型、西门子的 HIS 型、Alstom 的 GIM 型等。
随着 HGIS 设备使用的升温, 我国高压开关制造厂家也应更多关注这种设备, 以满足电力部门缩小占地面积及节省投资的要求。
1 HGIS 的技术特点1.1 解决了隔离和接地开关的运行可靠性难题在高压输变电设备中, 户外高压隔离开关是受环境和气候影响最大的电器设备之一, 其运行条件比较恶劣, 毫无遮挡地矗立在变电站之中, 常年累月受到各种环境和气候条件的作用, 如:风吹、雨淋、日晒和冰雪、霜露、湿热的影响, 加上沙尘、盐雾、污秽和鸟虫等的侵害, 容易产生机械或电气方面的故障。

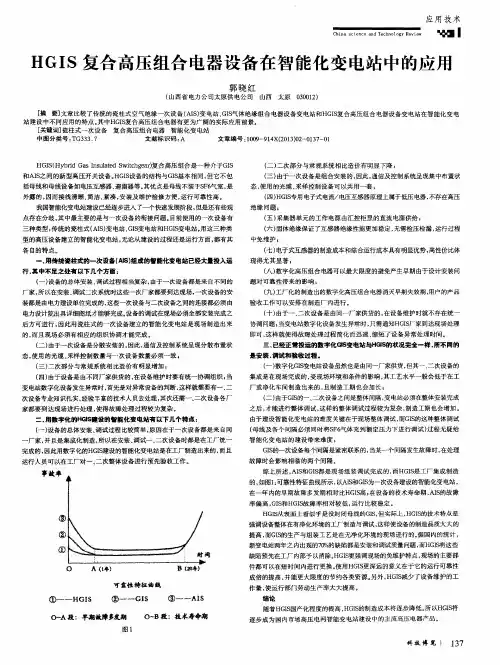

HGIS复合高压组合电器设备在智能化变电站中的应用
的， 而且 现场 必须 有相 应 的组织 协调 才能 完成 。 （ 二） 由于 一次设 备是 分散安 装 的 ， 因此 ， 通信及 控制 系统呈 现分散 布置 状
（ 九） 工厂 化的制 造 出的数 字化高压 组合 电器消灭 早期失效 期 ， 用户的产 品 验 收工作 可 以安排 在 制造厂 内进 行 。
ＨＧ ］ Ｓ （ Ｈｙ ｂ ｒ ｉ ｄ Ｇ ａ ｓ Ｉ ｎ ｓ ｕ ｌ ａ ｔ ｅ ｄ Ｓ ｗｉ ｔ ｃ ｈ ｇ ｅ ａ ｒ ） 复 合 高压 组 合 是一 种介 于Ｇ Ｉ Ｓ
和ＡＩ Ｓ 之 间 的新 型高压 开 关设 备 。 ＨＧ Ｉ Ｓ － ￣备 的结构 与Ｇ Ｉ ｓ 基本 相 同 ， 但 它不 包 括母 线和母 线设备 如 电压 互感器 、 避 雷器 等 。 其优 点是母 线不装 于ｓ Ｆ ６ 气室 ， 是 外露 的 ， 因而 接线 清晰 、 简洁 紧凑， 安装及 维 护检 修方 便 ， 运行 可靠 性高
行， 其 中不 足之 处有 以下 几个 方面 ：
（ 一） 设备 的总 体安 装 、 调 试过 程相 当复杂 ， 由于一 次设备 都是 来 自不 同 的
厂家 ， 所 以在安装 、 调试 二次 系统时这 些一次厂 家都要 到达 现场 ， 一次设备 的安 装都 是由 电力 建设单 位完成 的 ， 这 些一次设 备与二 次设备之 间的 连接都必 须 由 电力设 计 院出具详细 图纸才 能够完成 。 设备 的调试 在现场必 须全部 安装完成 之 后方 可进 行 ， 因此用 瓷柱 式 的一 次设备 建立 的 智能 化变 电站 是现 场制 造 出来
（ 十） 由于一 、 二 次设备 是 由同一厂 家供货 的 ， 在设 备维护 时就 不存在 统一 协 调 问题 ； 当变 电站 数字化设 备发生 异常 时 ， 只 需通知ＨＧ Ｉ Ｓ 厂 家到达现 场处理
（ 九） 工厂 化的制 造 出的数 字化高压 组合 电器消灭 早期失效 期 ， 用户的产 品 验 收工作 可 以安排 在 制造厂 内进 行 。
ＨＧ ］ Ｓ （ Ｈｙ ｂ ｒ ｉ ｄ Ｇ ａ ｓ Ｉ ｎ ｓ ｕ ｌ ａ ｔ ｅ ｄ Ｓ ｗｉ ｔ ｃ ｈ ｇ ｅ ａ ｒ ） 复 合 高压 组 合 是一 种介 于Ｇ Ｉ Ｓ
和ＡＩ Ｓ 之 间 的新 型高压 开 关设 备 。 ＨＧ Ｉ Ｓ － ￣备 的结构 与Ｇ Ｉ ｓ 基本 相 同 ， 但 它不 包 括母 线和母 线设备 如 电压 互感器 、 避 雷器 等 。 其优 点是母 线不装 于ｓ Ｆ ６ 气室 ， 是 外露 的 ， 因而 接线 清晰 、 简洁 紧凑， 安装及 维 护检 修方 便 ， 运行 可靠 性高
行， 其 中不 足之 处有 以下 几个 方面 ：
（ 一） 设备 的总 体安 装 、 调 试过 程相 当复杂 ， 由于一 次设备 都是 来 自不 同 的
厂家 ， 所 以在安装 、 调试 二次 系统时这 些一次厂 家都要 到达 现场 ， 一次设备 的安 装都 是由 电力 建设单 位完成 的 ， 这 些一次设 备与二 次设备之 间的 连接都必 须 由 电力设 计 院出具详细 图纸才 能够完成 。 设备 的调试 在现场必 须全部 安装完成 之 后方 可进 行 ， 因此用 瓷柱 式 的一 次设备 建立 的 智能 化变 电站 是现 场制 造 出来
（ 十） 由于一 、 二 次设备 是 由同一厂 家供货 的 ， 在设 备维护 时就 不存在 统一 协 调 问题 ； 当变 电站 数字化设 备发生 异常 时 ， 只 需通知ＨＧ Ｉ Ｓ 厂 家到达现 场处理

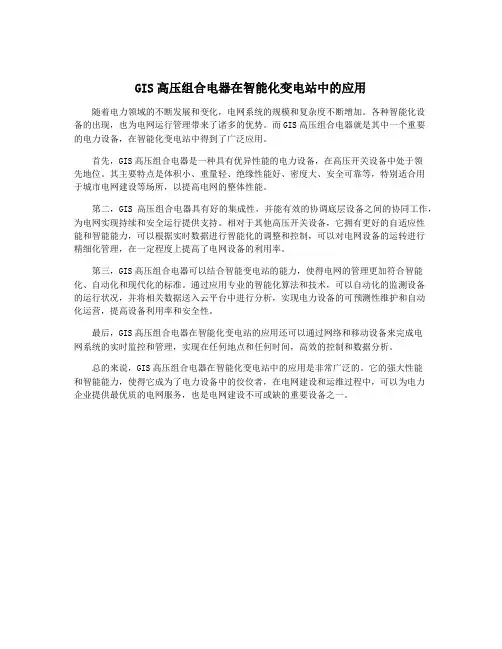

GIS高压组合电器在智能化变电站中的应用
GIS高压组合电器在智能化变电站中的应用
随着电力领域的不断发展和变化，电网系统的规模和复杂度不断增加。
各种智能化设
备的出现，也为电网运行管理带来了诸多的优势。
而GIS高压组合电器就是其中一个重要
的电力设备，在智能化变电站中得到了广泛应用。
首先，GIS高压组合电器是一种具有优异性能的电力设备，在高压开关设备中处于领
先地位。
其主要特点是体积小、重量轻、绝缘性能好、密度大、安全可靠等，特别适合用
于城市电网建设等场所，以提高电网的整体性能。
第二，GIS高压组合电器具有好的集成性，并能有效的协调底层设备之间的协同工作，为电网实现持续和安全运行提供支持。
相对于其他高压开关设备，它拥有更好的自适应性
能和智能能力，可以根据实时数据进行智能化的调整和控制，可以对电网设备的运转进行
精细化管理，在一定程度上提高了电网设备的利用率。
第三，GIS高压组合电器可以结合智能变电站的能力，使得电网的管理更加符合智能化、自动化和现代化的标准。
通过应用专业的智能化算法和技术，可以自动化的监测设备
的运行状况，并将相关数据送入云平台中进行分析，实现电力设备的可预测性维护和自动
化运营，提高设备利用率和安全性。
最后，GIS高压组合电器在智能化变电站的应用还可以通过网络和移动设备来完成电
网系统的实时监控和管理，实现在任何地点和任何时间，高效的控制和数据分析。
总的来说，GIS高压组合电器在智能化变电站中的应用是非常广泛的。
它的强大性能
和智能能力，使得它成为了电力设备中的佼佼者，在电网建设和运维过程中，可以为电力
企业提供最优质的电网服务，也是电网建设不可或缺的重要设备之一。

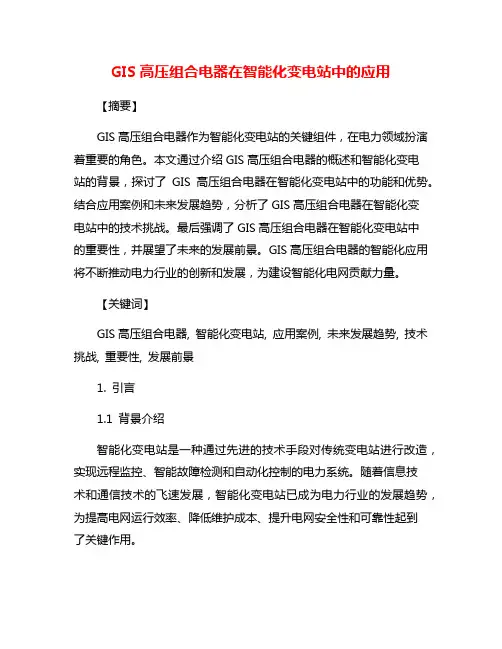

GIS高压组合电器在智能化变电站中的应用
GIS高压组合电器在智能化变电站中的应用【摘要】GIS高压组合电器作为智能化变电站的关键组件，在电力领域扮演着重要的角色。
本文通过介绍GIS高压组合电器的概述和智能化变电站的背景，探讨了GIS高压组合电器在智能化变电站中的功能和优势。
结合应用案例和未来发展趋势，分析了GIS高压组合电器在智能化变电站中的技术挑战。
最后强调了GIS高压组合电器在智能化变电站中的重要性，并展望了未来的发展前景。
GIS高压组合电器的智能化应用将不断推动电力行业的创新和发展，为建设智能化电网贡献力量。
【关键词】GIS高压组合电器, 智能化变电站, 应用案例, 未来发展趋势, 技术挑战, 重要性, 发展前景1. 引言1.1 背景介绍智能化变电站是一种通过先进的技术手段对传统变电站进行改造，实现远程监控、智能故障检测和自动化控制的电力系统。
随着信息技术和通信技术的飞速发展，智能化变电站已成为电力行业的发展趋势，为提高电网运行效率、降低维护成本、提升电网安全性和可靠性起到了关键作用。
GIS高压组合电器作为智能化变电站的重要组成部分，其在智能化变电站中发挥着至关重要的作用。
GIS高压组合电器是一种由高压隔离开关、电流互感器、电压互感器、避雷器等组合而成的高压设备，具有结构紧凑、运行可靠、占地面积小等优点，能够有效提升变电站的空间利用率和运行效率。
本文将重点探讨GIS高压组合电器在智能化变电站中的应用及其重要性，分析其功能、优势、应用案例以及未来发展趋势和技术挑战，旨在为电力行业的智能化建设提供参考和借鉴。
GIS高压组合电器在智能化变电站中的应用将对电力系统的安全稳定运行起到重要作用，推动智能化变电站向更加智能、高效、可靠的方向发展。
1.2 GIS高压组合电器概述GIS高压组合电器是一种集成了所有高压设备的组合电器，包括断路器、隔离开关、接地开关和互感器等。
它使用气体绝缘开关设备(GIS) 技术，将这些设备集成在一个封闭的金属外壳中，有效地减少了设备占地面积，提高了设备的可靠性和安全性。
GIS高压组合电器在智能化变电站中的应用探讨

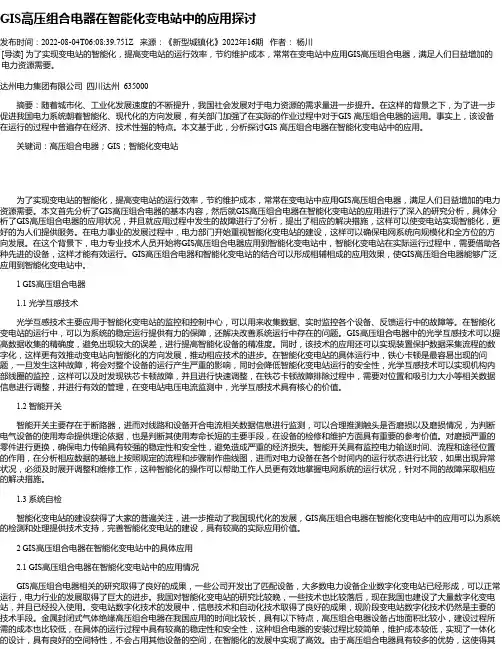

GIS高压组合电器在智能化变电站中的应用探讨发布时间：2022-08-04T06:08:39.751Z 来源：《新型城镇化》2022年16期作者：杨川[导读] 为了实现变电站的智能化，提高变电站的运行效率，节约维护成本，常常在变电站中应用GIS高压组合电器，满足人们日益增加的电力资源需要。
达州电力集团有限公司四川达州 635000摘要：随着城市化、工业化发展速度的不断提升，我国社会发展对于电力资源的需求量进一步提升。
在这样的背景之下，为了进一步促进我国电力系统朝着智能化、现代化的方向发展，有关部门加强了在实际的作业过程中对于GIS 高压组合电器的运用。
事实上，该设备在运行的过程中普遍存在经济、技术性强的特点。
本文基于此，分析探讨GIS 高压组合电器在智能化变电站中的应用。
关键词：高压组合电器；GIS；智能化变电站为了实现变电站的智能化，提高变电站的运行效率，节约维护成本，常常在变电站中应用GIS高压组合电器，满足人们日益增加的电力资源需要。
本文首先分析了GIS高压组合电器的基本内容，然后就GIS高压组合电器在智能化变电站的应用进行了深入的研究分析，具体分析了GIS高压组合电器的应用状况，并且就应用过程中发生的故障进行了分析，提出了相应的解决措施，这样可以使变电站实现智能化，更好的为人们提供服务。
在电力事业的发展过程中，电力部门开始重视智能化变电站的建设，这样可以确保电网系统向规模化和全方位的方向发展。
在这个背景下，电力专业技术人员开始将GIS高压组合电器应用到智能化变电站中，智能化变电站在实际运行过程中，需要借助各种先进的设备，这样才能有效运行。
GIS高压组合电器和智能化变电站的结合可以形成相辅相成的应用效果，使GIS高压组合电器能够广泛应用到智能化变电站中。
1 GIS高压组合电器1.1 光学互感技术光学互感技术主要应用于智能化变电站的监控和控制中心，可以用来收集数据、实时监控各个设备、反馈运行中的故障等。
