2位数码管显示00-99的89c51单片机电子秒表设计 的程序和电路图

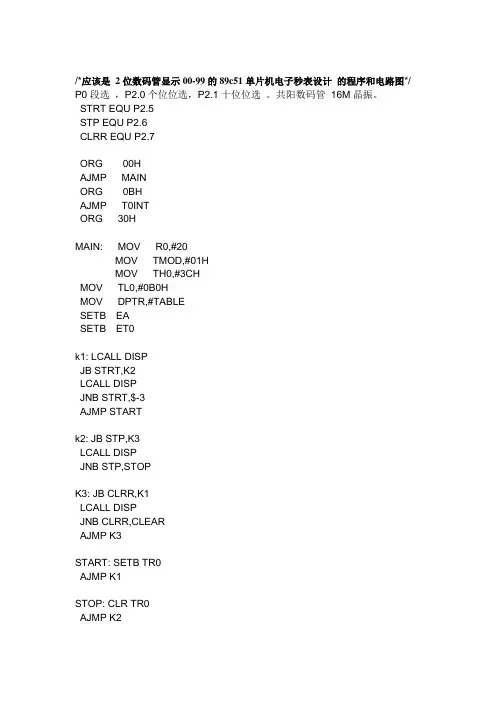

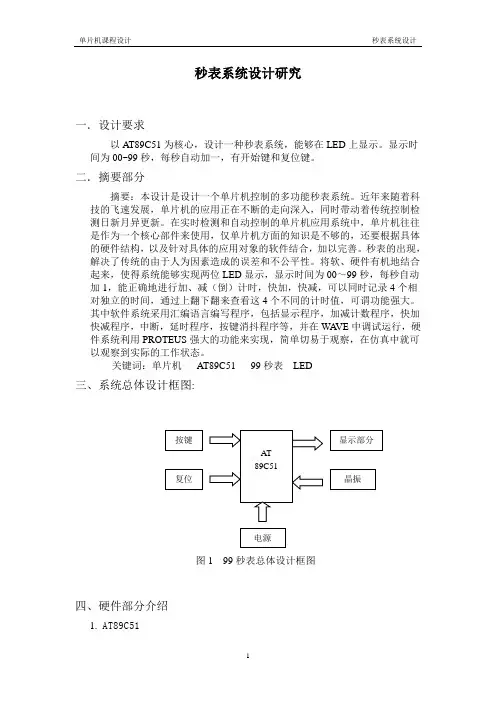

秒表系统设计研究一．设计要求以AT89C51为核心，设计一种秒表系统，能够在LED 上显示。

显示时间为00~99秒，每秒自动加一，有开始键和复位键。

二．摘要部分摘要：本设计是设计一个单片机控制的多功能秒表系统。

近年来随着科技的飞速发展，单片机的应用正在不断的走向深入，同时带动着传统控制检测日新月异更新。

在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面的知识是不够的，还要根据具体的硬件结构，以及针对具体的应用对象的软件结合，加以完善。

秒表的出现，解决了传统的由于人为因素造成的误差和不公平性。

将软、硬件有机地结合起来，使得系统能够实现两位LED 显示，显示时间为00～99秒，每秒自动加1，能正确地进行加、减（倒）计时，快加，快减，可以同时记录4个相对独立的时间，通过上翻下翻来查看这4个不同的计时值，可谓功能强大。

其中软件系统采用汇编语言编写程序，包括显示程序，加减计数程序，快加快减程序，中断，延时程序，按键消抖程序等，并在WA VE 中调试运行，硬件系统利用PROTEUS 强大的功能来实现，简单切易于观察，在仿真中就可以观察到实际的工作状态。

关键词：单片机 AT89C51 99秒表 LED三、系统总体设计框图:图1 99秒表总体设计框图四、硬件部分介绍1. AT89C51AT89C51是一种带4K字节FLASH存储器（FPEROM—Flash Programmable and Erasable Read Only Memory）的低电压、高性能CMOS 8位微处理器，俗称单片机。

AT89C2051是一种带2K字节闪存可编程可擦除只读存储器的单片机。

单片机的可擦除只读存储器可以反复擦除1000次。

该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。

由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，AT89C2051是它的一种精简版本。

51单片机数码管显示0到99实验原理51单片机是一种常用的单片机微控制器，它可以用来完成各种控制任务，包括数码管显示。

数码管是一种显示器件，可以用来显示数字、字母或符号等。

在本实验中，我们将使用51单片机控制数码管显示从0到99的数字。

实验原理如下：1. 51单片机介绍：51单片机是一种基于Intel 8051架构的微控制器。

它是一种具有48KB的程序存储器和52个输入/输出引脚的芯片。

单片机通过内部时钟和逻辑电路来执行各种任务。

2.数码管介绍：数码管是一种由LED组成的显示器件。

一般用于显示数字，通过控制LED的亮灭来显示不同的数字。

常见的数码管有共阳极和共阴极两种类型。

3.共阳极数码管原理：共阳极数码管的原理是通过控制不同的引脚来点亮相应的LED。

在显示数字0到9时，需要同时点亮特定的LED。

通过控制引脚为高电平来点亮对应的LED，其他引脚保持低电平。

4.共阴极数码管原理：共阴极数码管的原理与共阳极相反，需要使引脚为低电平来点亮相应的LED。

其他引脚保持高电平。

5. 51单片机控制数码管原理：通过设置51单片机的输出引脚和电平，可以控制数码管的显示。

首先需要将数码管的引脚连接到51单片机的输出引脚上，并设置相应的输出模式和电平。

然后通过程序来控制输出引脚的电平，从而控制数码管的亮灭。

实验步骤如下：1.连接电路：首先将51单片机与数码管进行连接。

根据具体的实验条件，选择合适的数码管和电路图。

2.编写程序：使用51单片机的编程软件（如Keil C等），编写控制数码管的程序。

程序应该包括初始化引脚、设置输出模式和控制引脚电平等内容。

3.烧录程序：将编写好的程序烧录到51单片机的程序存储器中。

通过编程软件将程序下载到单片机中。

4.检查电路：验证电路连接是否正确。

可以通过使用示波器或万用表等工具来检查引脚的电平和波形。

5.运行实验：将电路通电，观察数码管的显示效果。

通过控制程序中的循环和延时等参数，可以实现数字的滚动显示、闪烁显示等效果。

该程序具有一定自由性，修改第一行的参数，就可以调节计时的速度。该 值越大，动态扫描每个数的循环次数越多，每个数字显示的时间就越长。该值 越小，动态扫描每个数的循环次数越少，每个数字的显示时间就越短。 注意：在使用定义字节命令伪指令的时候，如果一行写不下，或者为了美观想另起 一行书写，一定注意在新起的一行必须添加伪指令关键字“DB”。另外抄写程序的 学习者一定注意，标号后面的“：”一定不可以省，否则在编译程序的时候会报错。
{ P31=0; P2=a[y]; P30=1; P30=0; P2=a[x]; P31=1;
} } main() { for(i=0;i<100;i++) { b=i/10; //shiwei
c=i%10; //gewei xianshi(c,b); } }
4
单片机实验报告
上述两种编程语言编写程序的思路基本一致，都是通过修改程序中动态显示的 时长实现显示时长的调节。上述两个程序有一个共同的缺点，那就是无法特别准确 的定时。在计时不要求很准确的场合使用可以，但是在对计时准确性要求较高的场 合使用时，则不是很适合。如果要求显示准确性较高，例如秒表，可以采用定时器 中断的方式修改以上程序。
对于没有 Keil 编程软件的编程者，可以将如下代码存入 HEX 文件中，再将该 HEX 文件下载至单片机或导入仿真软件中。 程序 HEX 代码如下： :0300000002008576 :0C008500787FE4F6D8FD758107020000CA :02000000802E50 :100030007530007830B6640050061145053080F503 :1000400075300080F0E53075F00A84F53185F032C6 :100050007C0A7B0A7AFFC2B190B000C2B0E53293F5A0D2B100DAE7DB3E :10007000E3DCDF22C0F9A4B0999282F880908883F3

HEBEINONGJI摘要:秒表是一种常用的测时仪器，数字秒表是一种准确度比较高的计时仪器。

数字秒表在现代社会生活的各个领域里应用越来越多，如文体比赛、各种活动计时等。

本文主要研究如何用AT89C51单片机控制一块2片的七段数码管，数码管自动显示从00~99,然后反复循环，也可以99~00进行倒计时。

用C语言在Keil软件上编制程序代码，用Proteus软件对系统进行仿真。

关键词：七段数码管;AT89C51;C语言程序基于AT89C51单片雌制的数字秒表的设计苏州健雄职业技术学院赵素玲1控制要求使用AT89C51单片机控制一个2片的七段数码管，循环从00〜99进行自动显示。

在此时间是可以根据要求进行调整的，并不一定是间隔时间为1秒。

程序中延时子函数的延时时间的改变很容易就能进行时间长短的调整。

该程序还很容易实现从99〜00的倒计时，这种功能可以通过按钮开关的选择来实现，但是加上了按钮程序，程序就变得更复杂、更长。

由于篇幅限制在本文中没有使用按钮程序,所以倒计时的程序是单独给出的。

系统的具体要求有以下四点：（1）以AT89C51芯片为核心控制器，加上外围辅助电路，设计出系统仿真电路图；（2）根据要求用Keil软件编写出C语言程序代码;（3）用一个2位的七段数码管自动的从00-99正计时循环显示;（4）用一个2位的七段数码管自动的从99-00倒计时循环显示。

2系统硬件电路设计2.1系统仿真电路图设计图1电路仿真图系统仿真电路图主要由AT89C51单片机芯片、电源、地、石英晶体振荡电路、复位电路、两片七段共阴极数码管组成。

两个电容C2、C3（30PF）与Xl（石英晶体）组成了石英晶体振荡电路。

电阻R1（1K）、电容C1（22UF）构成复位电路。

P1口控制2位七段数码管,P1口输出字形码，由于P1口作为输出口必须接上拉电阻。

若是选用其他的三个口作为输出口则不需要接上拉电阻,这是由AT89C51单片机自身的特点决定的。
