海南琼中抽水蓄能电站机组发电机性能试验符彦青;孙立群【摘要】发电机性能试验是评估发电机性能的一个重要方面,为指导机组运行的主要依据.介绍了海南琼中抽水蓄能电站发电机组发电机性能试验情况,包括发电机效率试验、电动机参数试验、温升试验、转动惯量测量试验、短时过电流试验、调相能力试验、负序电流试验等项目,试验结果表明海南琼中抽水蓄能电站3号发电机效率为98.10％～98.90％,其他性能指标都达到设计要求,证明该发电机的设计科学合理.【期刊名称】《水力发电》【年(卷),期】2019(045)001【总页数】4页(P57-59,85)【关键词】发电机;性能试验;海南琼中抽水蓄能电站【作者】符彦青;孙立群【作者单位】海南蓄能发电有限公司,海南海口570100;海南蓄能发电有限公司,海南海口570100【正文语种】中文【中图分类】TM3120 引言海南琼中抽水蓄能电站(以下简称海蓄电站)是海南省首座抽水蓄能电站，电站有3台单机容量200 MW的可逆式水泵水轮发电机组，主要承担海南电网调峰、填谷、调频、调相、紧急事故备用和黑启动等任务。

海蓄电站上库总库容925.33万m3，下库总库容843.75万m3，设计水头308 m。

海蓄电站发电机(以3号机组为例)主要设计参数为：发电电动机为立轴半伞、空冷、同步、可逆式电动机，型号SFD200/220-16/6550；发电工况额定容量222.22(P.F.=0.9)MV·A；电动工况额定输出功率220(P.F.=0.975)MW；额定电压13.8kV；额定电流9 297 A(发电机)、9 581 A(电动机)；发电工况额定功率因数(滞后)为0.9；电动工况额定功率因数(滞后)为0.975；额定频率50 Hz；额定转速为375 r/min；飞逸转速为544 r/min；额定负载时励磁电压(115 ℃)231 V(发电机)、211 V(电动机)；额定负载时励磁电流(115 ℃)1 532 A(发电机)、1 395 A(电动机)。

山西引黄工程平鲁泵站机组振动、过渡过程（开停机、水泵掉电）实施方案中水北方勘测设计研究有限责任公司科学技术研究院2011-11-27山西引黄工程平鲁泵站机组振动、过渡过程（开停机、水泵掉电）调流阀优化组合运用试验实施方案1、工程简介万家寨引黄入晋工程由黄河万家寨水库取水，经总干线至下土寨分水闸分成向太原供水的南干线及向大同供水的北干线。

总干线西起黄河万家寨水库，沿偏关县北部东行至下土寨分水闸，以下分成南干线和北干线。

引黄工程北干线由下土寨分水闸起向东，经偏关、平鲁、朔州、山阴、怀仁至大同市附近墙框堡水库止，线路全长约156.54km，供沿线平鲁、朔州、山阴、怀仁及大同等市的城市及工业用水。

2020年年引水量 2.96亿m3，输水流量11.8m3/s；最终规模年引水5.6亿m3，输水流量22.2m3/s。

平鲁地下泵站位于北干线大梁水库右岸山体中，在大梁水库右坝肩上游约230m，介于北干1#输水隧洞TBM检修洞室与放水洞之间，埋深约140m。

在北干线正常输水月份（每年10月至次年7月）从北干1#输水隧洞将部分水扬入大梁水库，设计抽水流量2.64m3/s；在水库充水和放水期间，均需要从大梁水库放水0.25m3/s~0.88m3/s向平鲁区供水。

在汛期引黄停止输水时，从大梁水库经放水洞入北干1#输水隧洞向朔州、大同等地区供水，8、9两月下泄流量3.1m3/s。

平鲁地下泵站安装5台单级双吸卧式机组，泵站运行扬程120~137m。

单机设计流量0.88m3/s，正常工况3台运行、2台备用，单机容量1800kW，总装机9000kW。

主要建筑物包括地下及地面两大部分，地下建筑物主要包括：进水池、厂房、进出水管道系统、主副交通洞、出水高压平洞和出水竖井、电缆井及其交通洞等；地面建筑物变电站和进水塔。

2、测试目的及测试内容2.1、测试目的测试机组在正常开、停机；掉电条件况下，过度过程参数指标（转速、压力、操作力、信号动作迟滞时间）变化，为过渡过程阀门动作调整、验证计算结果、保证泵站过渡过程安全提供依据。

水力发电厂机械现场安全规程范文第一章引言1.1 目的本规程旨在确保水力发电厂机械现场工作的安全，减少事故的发生，保护工作人员的生命财产安全。

1.2 适用范围本规程适用于水力发电厂机械现场的运维、维护和检修工作，包括但不限于发电设备、水轮机、发电机组等机械设备的操作和维修。

第二章机械现场的安全要求2.1 工作人员的安全意识2.1.1 所有进入机械现场的工作人员必须经过相关安全培训，并具备操作证书。

2.1.2 工作人员应具备良好的安全意识，熟悉机械设备的安全操作规程，并严格遵守。

2.1.3 工作人员应保持工作环境整洁，不得堆放杂物，保证安全通道畅通。

2.2 机械设备的安全维护2.2.1 定期对机械设备进行维护保养，确保设备的正常运行。

2.2.2 维护人员在进行维修工作前，必须检查设备的电源是否切断，确保安全。

2.2.3 所有维修、更换机械设备零部件的操作必须由经过培训合格的人员进行。

2.3 机械设备的操作安全2.3.1 移动设备前，必须确认设备的刹车是否牢固，操作人员必须具备良好的驾驶技能并佩戴安全带。

2.3.2 操作大型机械设备时，必须有专人指挥，确保操作的安全顺利进行。

2.3.3 机械设备使用过程中，严禁操作人员携带有害物品，如酒精等。

2.4 紧急事故处理2.4.1 机械设备发生故障或意外事故时，工作人员应立即切断电源，并采取相应的应急措施。

2.4.2 发生火灾时，应及时使用灭火器进行初期扑救，如扑灭不了，应立即报警并疏散人员。

2.4.3 发生人身伤害事故时，应立即进行急救，并安排伤者就医。

第三章工作人员的安全教育和培训3.1 安全教育制度3.1.1 水力发电厂机械现场应建立安全教育制度，保证所有工作人员接受全面的安全培训。

3.1.2 安全培训内容包括但不限于机械设备操作规程、紧急事故处理、安全防护措施等。

3.2 岗前培训3.2.1 所有新进入机械现场的工作人员必须接受相关岗前培训，熟悉机械设备的操作和安全规程。

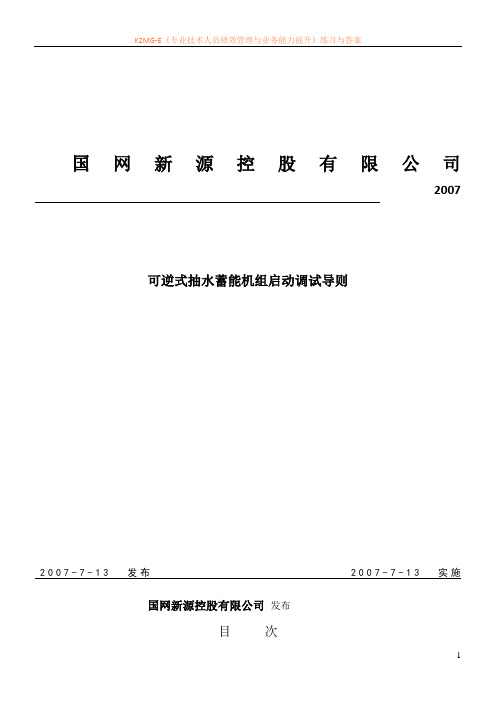

国网新源控股有限公司2007可逆式抽水蓄能机组启动调试导则2007-7-13发布2007-7-13实施国网新源控股有限公司发布目次1.范围2.引用标准3.总则4.术语和定义5.组织分工6.文件资料7.工作程序8.全厂公用系统调试9.机组分部调试10.机组整组启动调试11.30天试运行12.调试工作安全措施1.范围本导则规定了可逆式抽水蓄能机组调试启动试运行的程序和要求，适用于国网新源控股有限公司（以下简称<新源公司>）独资或控股的可逆式抽水蓄能电站机组的启动试运行试验和移交验收。
