兆方美迪风电功率预报系统软件操作手册V1.6版兆方美迪风能工程(上海)有限公司登录地址:本系统登录方法为:在IE地址栏中输入IP地址(http://localhost:8008/fd)登录到系统登录页面。
程序设置初始用户为账号01密码1 权限为系统管理员。
系统管理员登录系统后,为了系统安全,请更改登录密码。
其他人员使用本软件请与系统管理员联系获取个人账号及密码。
具体系统管理员如何创建用户信息请参阅以下模块功能介绍。
角色介绍:本系统初始角色权限共分3种。
分别为系统管理员,运行操作人员,及浏览用户。
如果需要增加其他角色可在用户管理模块进行操作,增加角色。
1、系统管理员操作系统管理员支持所有功能模块操作。
2、运行操作人员操作运行操作人员支持除基本管理模块之外所有其他功能模块。
3、浏览用户操作浏览用户支持程序中所有查询类模块功能。
模块功能介绍:一、系统管理1、基本管理1.1用户管理:本模块支持所用用户的增加、删除、修改。
此按钮点击后进入用户增加功能状态,填写即将增加的用户工号、姓名,说明点击确定,既可创建新用户。
此按钮点击后进入用户删除功能状态。
在点击修改按钮之前,请先在用户信息栏中单击所要修改的用户信息,工号输入栏中出现数据后方可进行数据的修改。
点击确定键用以保存。
可用状态的选项用以设定用户账号是否可用,如果设置不可用,则该账号被锁死不可登录系统。
1.2权限管理:本模块支持对角色信息的增加、删除、修改。
可以增加角色信息。
点击增加后页面变为数据增加状态。
在角色说明输入栏填写所要增加的角色说明,同时权限资源表格中会显示出所有可添加的管理权限,在所要增加的权限前面,将多选框选中,既视为添加此权限,点击确定后既增加了一个拥有所选中权限的角色。
可以修改角色信息。
在点击修改之前请首先选择角色信息中的所要修改的角色(鼠标左键单),点击后权限资源表格中会同时更新其权限内容。
此时此角色所拥有的权限前面均被对号所标示,根据所要更改情况,增加或删除此角色对应的权限。
风电功率预测系统操作手册2011-3目录目录 (1)一、登录管理 (3)1.1 用户登录 (3)1.2 用户管理 (4)1.2.1密码修改 (4)1.2.2用户注销 (5)二、实时状态监测模块 (5)2.1 地图展示 (5)2.2风场详情 (6)三、短期预测曲线模块 (7)3.1 预测报告 (7)3.2 日曲线 (8)3.3 周曲线 (9)四、超短期预测曲线模块 (10)4.1 预测报告 (10)4.2 日曲线 (11)4.3 周曲线 (13)五、气象信息展示模块 (14)5.1 NWP风玫瑰图 (14)5.2 NWP风轮廓图 (15)5.3 测风塔风玫瑰图 (16)5.4 测风塔风轮廓图 (17)六、报表统计模块 (18)6.1 短期预测统计报告 (18)6.2 超短期预测统计报告 (19)6.3限电记录查询报告 (19)6.4开机容量设置查询报告 (20)6.5短期预测历史报告 (21)6.6 超短期预测历史报告 (22)6.7 短期预测区间统计报告 (22)6.8 超短期预测区间统计报告 (23)七、系统管理模块 (24)7.1 部门人员 (24)7.1.1 部门管理 (24)7.1.2 人员管理 (25)7.2 权限管理 (26)7.2.1 人员角色 (27)7.2.2 权限分配 (28)7.3 新增组别..........................................................................错误!未定义书签。
7.4 组别管理..........................................................................错误!未定义书签。
7.5 风场管理 (29)7.6 装机容量设置..................................................................错误!未定义书签。
风电场功率预测系统使用说明(合集五篇)第一篇:风电场功率预测系统使用说明第一章系统操作NRFM系统操作主要有三部分组成:人机界面、接口和数据库操作。
人机界面为客户端程序,是用来进行系统配置、功率预测展示、系统查询、报警查询等功能的主要操作界面;接口和数据库是后台运行程序,负责接收、计算和存储系统运行数据,接口和数据库的操作在初始安装配置后,会自动运行,用户不必进行操作,如需更改,可在相关操作说明或技术人员的指定下进行操作。
目前桥东风电场运行风电功率预测系统机器密码设置为:开机密码为:0818 软件登录用户名和密码均为:admin 1.1.人机界面 1.1.1.主界面点击桌面下的NRFM即可打开系统主界面,界面友好、简单,易于操作。
主界面上有登录、系统配置、功率预测、实时数据、系统查询、报警、退出系统等导航栏。
系统主界面如图1-1所示。
进入其它界面,可在登录后,点击相应导航按钮,若从其它界面返回主界面,则可点击界面右上角的按钮。
图1-1 系统主界面1.1.2.登录对系统的任何操作,需在用户登录之后才可以进行操作,在主界面中点击登录按钮,即可弹出登录对话框,如图1-2所示,如登录不成功,会弹出对话框进行提示,如图1-3所示,登录成功后,可在进入的其它界面上方看到当前登录的用户名称和当前用户角色(图1-4所示)。
目前现场运行的用户名和密码均为:admin,用户也可根据自己需要,按照下节“系统配置”的说明进行添加、删除用户。
图1-2 登录框图1-3 错误提示图1-4 用户信息1.1.3.系统配置系统配置中有用户管理、电场配置、风机配置等操作选项。
用户在运行系统前应进行相应的初始配置。
(1)用户管理用户角色在本系统中分为管理员、操作员和普通用户。
管理员的权限最大,可进行系统的任何添加、修改、删除、查询等操作;操作员可以进行系统的查询,对自己登录密码的修改,对电场、风机信息的配置,对预测数据修改等操作,不具备其它用户的添加、修改、删除操作;普通用户仅有浏览系统信息和修改自身密码的权限。
风电场性能监测的智能分析系统在全球可再生能源的快速发展背景下,风能作为一种重要的清洁能源,其利用效率日益受到重视。
风电场的性能监测和智能分析系统因而应运而生。
通过先进的传感技术、数据处理和智能分析方法,风电场性能监测的智能分析系统能够有效提高风电场的运营效率,降低维护成本,并确保其安全可靠运行。
系统架构智能分析系统主要分为数据采集层、数据传输层、数据存储与处理层以及应用层。
数据采集层负责现场设备的实时监测,包括风速、风向、发电量、温度、湿度等各种环境和设备状态参数。
传感器技术的进步使得高精度和高稳定性的传感器逐渐成为主流,这些传感器能够及时捕捉重要数据,为后续分析提供基础。
数据传输层则负责将采集到的数据通过无线通信或有线网络传输至云端或本地服务器。
在这一层,通信协议的选择至关重要,通常采用MQTT、HTTP等轻量级协议,以确保数据的实时性和可靠性。
将数据以合理的方式进行整理与压缩,可以减少带宽使用并提升传输效率。
接下来的数据存储与处理层,通常采用大数据框架和数据库技术,将海量的监测数据进行存储和预处理。
此层不仅要应对数据大规模积累的问题,还需要为后续的数据分析提供支持。
云计算技术的兴起,让存储和计算能力得到极大的提升,也使得数据的访问更为便捷。
应用层则承载了智能分析功能,包括数据分析、模型建立、故障诊断和预测性维护等。
这一层利用机器学习、深度学习等先进的数据分析手段,使得系统能够识别潜在的故障,预警并提供有效的解决方案。
数据分析与处理技术在数据分析与处理环节,机器学习和深度学习被广泛应用。
这些算法能够从历史数据中提取特征,识别出风电场设备状态与发电性能之间的复杂关系。
通过大规模的数据训练,可以建立一个准确的预测模型。
监督学习是常用的一种方式,例如使用回归分析预测特定条件下的发电量。
而无监督学习如聚类分析则可以帮助识别出不同操作条件下的性能模式,进而分类不同的工作状态。
这为设备故障预警与性能优化提供了强有力的数据支持。
风力发电设备联合仿真系统使用手册沈阳华人风电科技有限公司二零一六年一月未经沈阳华人风电科技有限公司事先书面许可,本手册的任何部分不得以任何形式进行增删、改编、节选、翻译、翻印或仿制。
本手册的全部内容沈阳华人风电科技有限公司可能随时加以更正,此类更正将不另行通知。
具体应用以软件实际功能为准©本手册的著作权属于沈阳华人风电科技有限公司版权所有•翻制必究2016年1月第9次印刷本书中涉及的其他产品商标为相应公司所有。
在中华人民共和国印制。
目录目录 (3)第1章系统概述 (4)1.1软件简介 (4)1.2主要功能 (4)1.3安装指南 (5)1.3.1软件安装 (5)1.3.2软件卸载 (9)1.3.3加密锁功能简介与驱动安装 (10)1.3.4辅助插件的安装 (10)1.3.5 安装 (14)1.3.6动态链接库文件使用 (16)第2章使用说明 (19)2.1仿真控制 (20)2.1.1 “启动”/“关闭”仿真程序 (20)2.1.2仿真进程控制 (20)2.1.3显示比例控制 (21)2.1.4“暂停”/“继续”仿真程序 (21)2.1.5电网全部“导通”/“断开” (21)2.1.6批量“启动”/“关闭”机组 (21)2.1.7仿真数据初始化 (22)2.2电场监控 (26)2.2.1风场环境仿真 (26)2.2.2风电场电气系统仿真 (29)2.2.3机组变流参数仿真 (37)2.2.4风电数据采集与分析 (38)2.3设备监控 (43)2.3.1机组发电系统仿真 (43)2.3.2机舱温度场仿真 (45)2.3.3风电机组安全监控 (47)2.3.4机组传动系统仿真 (49)2.4运维培训 (50)2.4.1风电机组定检培训 (50)2.4.2电气设备操作培训 (56)第1章系统概述1.1软件简介风力发电设备联合仿真系统是一款可实现风电场及风力发电设备全范围仿真的大型软件系统,囊括了风电机组及其风轮系统、发电系统、传动系统、控制系统、安全链等子系统的数学模型,并可实现各子系统运行的协调控制。

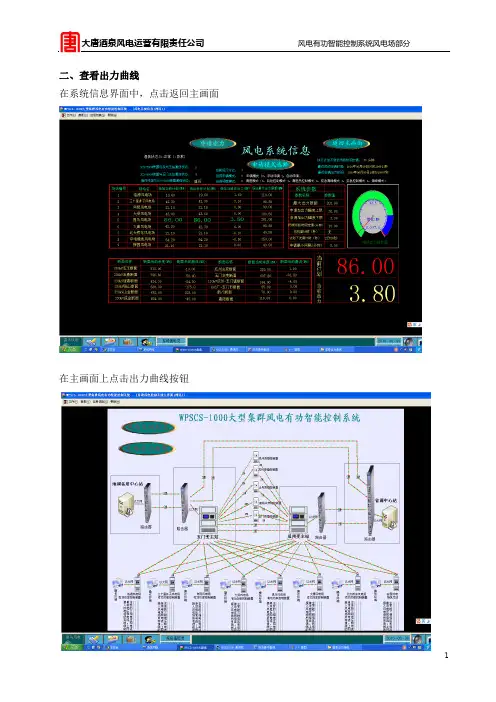

二、查看出力曲线在系统信息界面中,点击返回主画面在主画面上点击出力曲线按钮点击按钮后,就会进入电场出力曲线界面三、查看日报表在风电系统信息界面,点击系统应用框会弹出如下界面点击左方框中的文件目录双击运行数据记录四、查看历史事件在风电系统信息界面,点击系统应用中的历史事件查询点击进入点击下方的装置动作双击自己需要查看的事件查看装置的异常,重复上述步骤,点击下方的装置事件第四章运行及维护注意事项一、装置投退1、装置投入跳闸运行步骤1)检查装置接入电源无误后,合上SCS-500W风电场有功功率控制装置屏后装置电源空气开关1ZK、合上每个I/O机箱、通讯机箱中的电源;2)合上风电场有功功率控制装置屏后相应的线路电压空气开关;3)检查装置无异常后,投入风电场有功功率控制装置屏上的“总功能压板”,如有主变检修,再依次投入相应的“主变检修压板”,如有通道检修投入“通道检修压板”。
4)检查风电场有功功率控制装置控制面板上指示灯显示正确(运行灯闪烁),无异常信号。
2、装置投入信号运行步骤1)检查装置接入电源无误后,合上SCS-500W风电场有功功率控制装置屏后装置电源空气开关1ZK、合上每个I/O机箱、通讯机箱中的电源;2)合上风电场有功功率控制装置屏后相应的线路电压空气开关;3)检查装置无异常后,投入风电场有功功率控制装置屏上的“总功能压板”,如有主变检修,再依次投入相应的“主变检修压板”,如有通道检修投入“通道检修压板”,退出相应的“跳闸出口压板”。
4)检查风电场有功功率控制装置控制面板上指示灯显示正确(运行灯闪烁),无异常信号。
3、装置退出运行步骤1)退出风电场有功功率控制装置屏上“总功能压板”;2)依次退出“跳闸出口压板”、“通道检修压板”、“主变检修压板”;3)断开风电场有功功率控制装置屏后相应的线路电压空气开关;4)断开每个I/O机箱、通讯机箱中的电源,断开风电场有功功率控制装置屏后装置电源空气开关1ZK。
风电场智能功率预报系统技术方案内蒙古东润能源科技有限公司二〇一五年目录1 系统概述 (1)1.1 风电功率预测(风电场智能功率预报系统V1.0) (1)1.2 风电功率预测(风电场智能功率预报系统V1.0)的核心价值 (1)1.3 用户收益 (1)2 设计依据 (2)2.1 设计标准 (2)2.2 设计原则 (3)3 系统构架 (3)3.1 系统架构拓扑图 (3)3.2 实时测风塔系统 (4)3.3 数值天气预报 (7)3.4 通信接口系统 (8)3.5 网络安全隔离装置 (8)4 风电场智能功率预报系统功能 (13)4.1系统功能概述 (13)4.2 数据接口 (19)5 技术指标 (19)5.1 功率预测 (19)5.2 统计分析 (20)5.3 系统界面 (21)5.4 数据上传 (21)5.5 系统性能 (22)5.6 系统特点 (22)6 技术优势 (22)6.1 数字建模 (22)6.2 实时测风系统及风资源评估 (23)6.3 通讯接口 (23)6.4 数值天气预报落地优化 (24)6.5 服务团队 (24)7 质量保证 (25)7.1 评审机制 (25)7.2 测试机制 (25)7.3 容错机制 (25)8 售后服务 (25)8.1 服务内容 (25)8.2 服务体系 (26)9 项目实施 (27)9.1 实施准备 (27)9.2 项目收资 (28)9.3 系统建模 (29)9.4 通信接口开发 (29)9.5 气象观测站建设 (29)9.6 配套硬件采购 (29)9.7 现场安装调试 (30)9.8 文档与培训 (30)9.9 项目验收 (30)10 风电场智能功率预报系统超短期预测配置单 (31)1 系统概述1.1 风电功率预测(风电场智能功率预报系统V1.0)随着风电并网规模的不断增加,风电对电力系统的影响也越来越显著,而我国风能资源丰富的地区一般人口稀少,经济欠发达,电力负荷量小,电网结构相对薄弱。

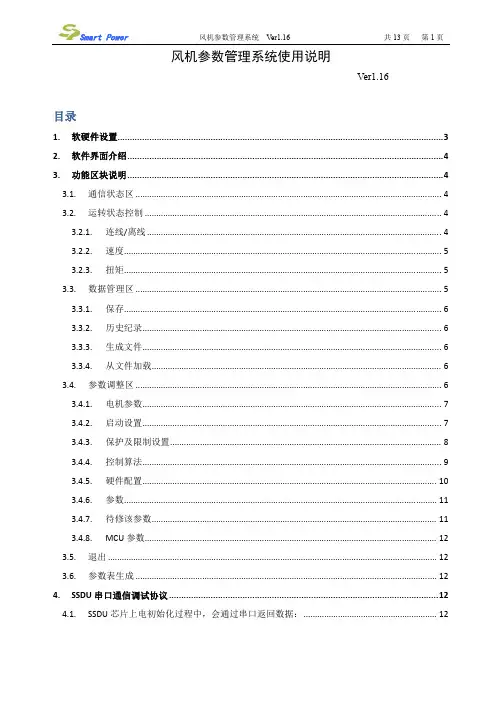

风机参数管理系统使用说明Ver1.16目录1. 软硬件设置 (3)2. 软件界面介绍 (4)3. 功能区块说明 (4)3.1. 通信状态区 (4)3.2. 运转状态控制 (4)3.2.1. 连线/离线 (4)3.2.2. 速度 (5)3.2.3. 扭矩 (5)3.3. 数据管理区 (5)3.3.1. 保存 (6)3.3.2. 历史纪录 (6)3.3.3. 生成文件 (6)3.3.4. 从文件加载 (6)3.4. 参数调整区 (6)3.4.1. 电机参数 (7)3.4.2. 启动设置 (7)3.4.3. 保护及限制设置 (8)3.4.4. 控制算法 (9)3.4.5. 硬件配置 (10)3.4.6. 参数 (11)3.4.7. 待修该参数 (11)3.4.8. MCU参数 (12)3.5. 退出 (12)3.6. 参数表生成 (12)4. SSDU串口通信调试协议 (12)4.1. SSDU芯片上电初始化过程中,会通过串口返回数据: (12)4.2. 通过串口向SSDU发送控制指令或参数数据,SSDU会根据数据包是否接收成功返回数据。
124.3. 通过参数测试软件向SSDU发送参数,SSDU会返回相应参数。
(12)4.4. 程序正常工作状态中,如果产生故障码,会通过串口返回数据。
(12)1.软硬件设置软件安装成功后运行快捷方式,如果没有正确设置串口,可能会弹出警告提示框,点击确定后即可进入。
首先在软件内设置串口(如COM1),通信速率设置为2400(对应SSDU100521及后续版本)。
软件工作关系及硬件连接框图如下:E8A仿真器232转换器参数文件.h项目源代码数据库文件目标代码电机参数测量仪通过UART协议直接将参数和运行指令发送给芯片待测电机2.软件界面介绍3.功能区块说明3.1.通信状态区显示电机控制板反馈的串口数据,从此判断电机控制板的状态。
按下下方的“发送”键,可以把当前软件中的参数表发送给控制板,控制板即时更新控制参数。

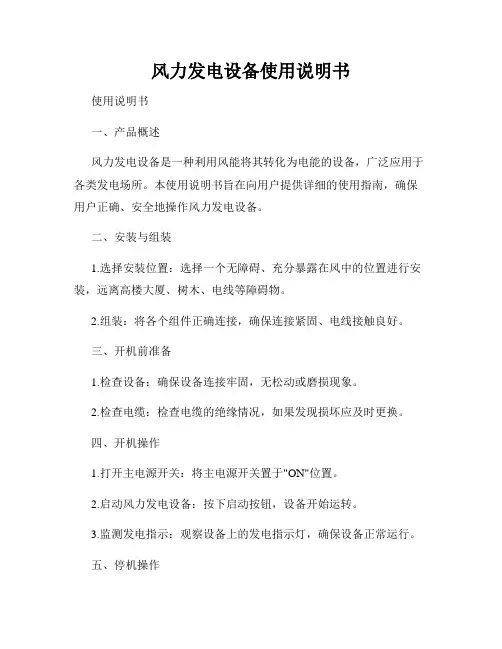

风力发电设备使用说明书使用说明书一、产品概述风力发电设备是一种利用风能将其转化为电能的设备,广泛应用于各类发电场所。
本使用说明书旨在向用户提供详细的使用指南,确保用户正确、安全地操作风力发电设备。
二、安装与组装1.选择安装位置:选择一个无障碍、充分暴露在风中的位置进行安装,远离高楼大厦、树木、电线等障碍物。
2.组装:将各个组件正确连接,确保连接紧固、电线接触良好。
三、开机前准备1.检查设备:确保设备连接牢固,无松动或磨损现象。
2.检查电缆:检查电缆的绝缘情况,如果发现损坏应及时更换。
四、开机操作1.打开主电源开关:将主电源开关置于"ON"位置。
2.启动风力发电设备:按下启动按钮,设备开始运转。
3.监测发电指示:观察设备上的发电指示灯,确保设备正常运行。
五、停机操作1.关闭风力发电设备:按下停机按钮,设备停止运转。
2.关闭主电源开关:将主电源开关置于"OFF"位置。
六、设备维护1.定期检查:每隔一段时间对设备进行检查,确保各部件无松动、损坏现象。
2.清洁设备:定期清洁设备表面,清除灰尘和污垢。
3.及时维修:如果发现设备存在故障或异常情况,应及时联系售后服务中心或专业维修人员处理。
七、安全注意事项1.禁止靠近旋转部分:设备运转时,绝对禁止靠近旋转部分,以免造成人员伤害。
2.禁止操作不当:请仅由经过专业培训的人员操作风力发电设备,以免发生意外事故。
3.避免恶劣天气:如果遭遇强风、雷雨、冰雹等恶劣天气,请及时停机并采取应对措施。
八、故障排除在使用过程中,如果遇到设备故障,请参考以下故障排除指南:1.无法启动:检查电源是否正常连接,电线是否健康。
2.设备发热:检查散热系统是否正常运行,是否存在堵塞情况。
3.异常噪音:检查设备连接是否牢固,是否有松动部件。
如果以上故障排除指南仍无法解决问题,请联系专业维修人员。
九、环境保护在使用和维护设备时,请注意环境保护:1.合理用电:请勿浪费电能,节约用电。
风电场风能预报智能管理系统使用手册北京国能日新系统控制技术有限公司2011 年11 月16 日目录目录 (I)第一章系统操作 (1)1.1 主界面 (1)1.2 用户管理 (2)1.2.1 用户登录 (2)1.2.2 用户设置 (3)1.2.3 用户注销 (5)1.3 系统设置 (5)1.3.1 风场设置 (6)1.3.2 机组型号设置 (7)1.3.3 测风塔设置 (9)1.3.4 预测设置 (11)1.4 状态监测 (13)1.4.1 系统状态 (13)1.4.2 风机状态 (14)1.5 预测曲线 (14)1.5.1 短期预测曲线 (14)1.5.2 超短期预测曲线 (16)1.5.3 风速预测 (17)1.6 气象信息 (19)1.6.1 风速曲线 (19)1.6.2 风廓线 (20)1.6.3 直方图 (20)1.6.4 玫瑰图 (21)1.7 统计分析 (22)1.7.1 完整性统计 (22)1.7.2.频率分布统计 (23)1.7.3 误差统计 (24)1.7.4 事件查询 (26)1.7.5 综合查询 (27)1.8 报表 (28)第二章系统维护 (30)2.1 数据库连接不上 (30)2.2 短期预测数据不显示 (30)2.3 超短期预测数据不显示 (30)2.4 接收实发功率异常 (30)风电场风能预报智能管理系统第一章系统操作风电场风能预报智能管理系统操作主要有三部分组成:人机界面、接口和数据库操作。
人机界面为客户端程序,是用来进行用户管理、系统设置、状态监测、预测曲线、气象信息、统计分析、和报表等功能的主要操作界面;接口和数据库是后台运行程序,负责接收、计算和存储系统运行数据,接口和数据库的操作在初始安装配置后,会自动运行,用户不必进行操作,如需更改,可在相关操作说明或技术人员的指定下进行操作。
风电场风能预报智能管理系统机器及软件密码设置为:软件登录初始用户名和密码均为:admin1.1 主界面点击桌面下的NRFM 即可打开系统主界面,界面友好、简单,易于操作。
风力发电风场管理系统Date: 2008-12-22项目背景国内某风电发电集团已投产电厂为4 间,在建电厂6-8间,以后每年仍将以6-8 间电厂的速度建设。
随着电厂的逐渐增多,对电厂群的综合管理要求也将越来越高,现有的各风机厂商提供的单一的SCADA 系统已经无法满足集团的需求。
为了提高对电厂的管理以及对电厂数据的深入分析以及挖掘,要开发一套面向集团用户的、整合不同风机厂商的、统一的、实时的、国内领先的,具有自主知识产权的风电厂综合信息平台。
该集团在北京管理中心要建立集中的统一数据中心,将各个风厂的相关数据都采集到该中心。
采集上来的数据分为实时数据和历史数据,实时数据要保留6个月以上,实时数据同时要转存成10 分钟平均数据,进行历史存储,其中开关量、故障等重要节点的数据特殊处理。
系统对采集上来的数据进行统计分析。
系统要提供针对不同用户的经营性报表以及技术分析功能,同时要针对大屏幕的显示方式设置专门的显示方式以及故障的声光报警等。
并且要提供运维记录管理以及对电厂的产能进行预测。
一、解决方案概述本方案采用WebAccess自动化软件和实时工业资料库技术,采用B/S 结构,在该集团北京管理中心建立集中的统一数据中心,将各个风厂的相关数据采集到该中心,数据分为实时数据和历史数据,实时数据保留 6 个月以上,实时数据同时转存成10分钟平均数据,进行历史存储,其中开关量、故障等重要节点的数据特殊处理。
系统对采集上来的数据进行统计分析,提供针对不同用户的经营性报表以及技术分析功能,同时针对大屏幕的显示方式设置专门的显示方式以及故障的声光报警等,提供运维记录管理以及对电厂的产能预测。
该方案包含系统功能覆盖电力监控管理、电力变电运行管理、变电检修管理(巡检)、电力调度管理、线路管理、生技管理。
图 1 风厂信息化系统网络架构二、功能特点描述数据中心由WebAccess组态软件为平台配合其他辅助应用软件以及数据库构成完整的信息化管理平台。
3-风电场能量管理平台使用手册风电场能量综合管理平台使用手册目录第一章平台简介............................................................. ............................................................... .31.1平台功能简介............................................................. ........................................................31.2平台构成............................................................. ............................................................... .41.3运行环境硬件要求............................................................. ................................................51.4平台应用范围............................................................. .......................................................5第二章安装与卸载............................................................. (5)2.1平台安装............................................................. ...............................................................52.2平台修复............................................................. ...............................................................92.2平台卸载............................................................. . (10)第三章系统初始化............................................................. . (11)3.3.1有功调度参数配置:........................................................... ..............................153.3.2系统设置参数配置:........................................................... ..............................183.4绘制风电场布局图............................................................. .............................................20第四章风电场能量管理............................................................. .. (22)4.1人工手动调节管理............................................................. (22)4.1.1人工手动调节有功功率............................................................. ........................224.1.2人工手动调节无功功率............................................................. ........................254.2计算机自动调节管理............................................................. .. (26)4.2.1风电场有功功率自动控制............................................................. ....................264.2.2风电场无功功率自动控制............................................................. .. (26)第五章平台定制............................................................. .. (2)75.1风电场布局图个性化............................................................. .........................................275.2有功自动调节模式调整............................................................. .....................................27第六章统计查询............................................................. .. (2)76.1限负荷统计查询............................................................. .................................................276.2用户操作记录查询............................................................. .............................................28第七章用户管理............................................................. .. (2)97.1用户的添加.............................................................. ........................................................297.2用户的删除.............................................................. ........................................................297.3用户信息修改.............................................................. ....................................................30第八章相关帮助.............................................................. . (30)8.1信息反馈.............................................................. (30)第九章软件使用注意事项.............................................................. (30)9.1软件版权.............................................................. ............................................................309. 2使用注意事项.............................................................. . (30)第一章平台简介1.1平台功能简介《金风风电场能量综合管理平台》是一套对风电场能量进行综合管理与配置调度的智能系统,它能对风电场的有功功率进行智能管理,达到自由控制风电场上网电量的目的;还能通过手工控制风电场的无功功率,使得风电场的无功功率输出保持在一定的范围之内,通过系统自动智能控制无功功率,可以使得单条集电线路关口表处的无功功率控制在绝对值最小状态,即单条集电线路对电网基本是既不吸收无功功率,也不发出无功功率。
