SOLIDWORKS_2012中文版从入门到精通附加特征建模是指对已经构建好的模型实体进行局部修饰，以增加美观并避免重复性的工作。
SolidWorks中附加特征建模主要包括：圆角特征、倒角特征、圆顶特征、拔模特征、抽壳特征、孔特征、筋特征、自由形特征和比例缩放特征等。
第四章附加特征建模一、圆角特征使用圆角特征可以在零件上生成内圆角或外圆角，圆角特征在零件设计中起着重要的作用，大多数情况下，如果能在零件特征上加入圆角，则有助于造型上的变化，或是产生平滑的效果。
SW2012可为一个面上的所有边线、多个面、多个边线或边线环创建圆角特征，有以下几种圆角特征：1、等半径圆角：对所选边线以相同的圆角半径进行倒圆角操作；2、多半径圆角：可以为每天边线选择不同的圆角半径值；3、圆形角圆角：通过控制角部边线之间的过渡，消除或平滑两条边线汇合处的尖锐接合点；4、逆转圆角：可在混合曲面之间沿着零件边线进入圆角，生成平滑过渡；5、变半径圆角：可以为边线的每个顶点指定不同的圆角半径；6、混合面圆角：通过它可以将不相邻的面混合起来。
下图则是这些圆角特征的效果：1、等半径圆角特征等半径圆角特征是指对所选边线以相同的圆角半径进行倒圆角操作。
操作如下：其中，切线延伸复选框，指的是“圆角将延伸到与所选面或边线相切的所有面”，切线延伸效果如下：在圆角选项的“扩展方式”组中选择一种扩展方式：——默认：系统根据几何条件（进行圆角处理的边线凸起和相邻边线等）默认选择“保持边线”或“保持曲面”选项。
——保持边线：系统将保持邻近的直线形边线的完整性，但圆角曲面断裂成分离的曲面，在许多情况下，圆角的顶部边线中会有沉陷。
——保持曲面：使用相邻曲面来剪裁圆角，因此圆角边线是连续且光滑的，但是相邻边线会受影响。
2、多半径圆角特征使用多半径圆角特征可以为每条所选边线选择不同的半径值，还可为不具有公共边线的面指定多个半径。
3、圆形角圆角特征使用圆形角圆角特征可以控制角部边线之间的过渡，圆形角圆角将混合连接的边线，从而消除或平滑两条边线汇合处的尖锐接合点。

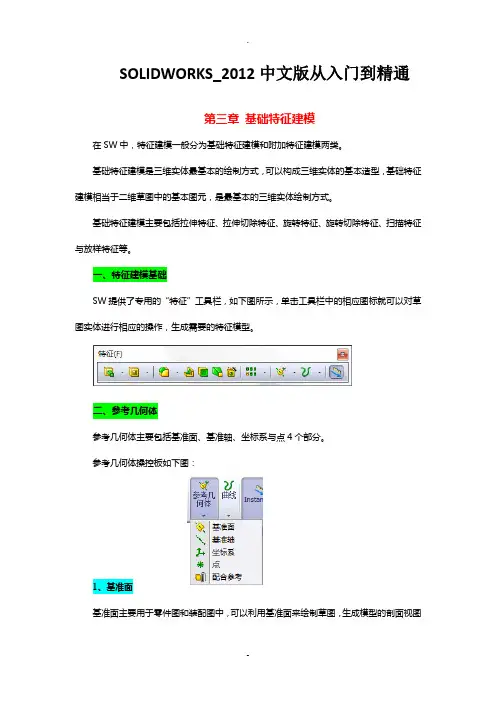

SOLIDWORKS_2012中文版从入门到精通第三章基础特征建模在SW中，特征建模一般分为基础特征建模和附加特征建模两类。
基础特征建模是三维实体最基本的绘制方式，可以构成三维实体的基本造型，基础特征建模相当于二维草图中的基本图元，是最基本的三维实体绘制方式。
基础特征建模主要包括拉伸特征、拉伸切除特征、旋转特征、旋转切除特征、扫描特征与放样特征等。
一、特征建模基础SW提供了专用的“特征”工具栏，如下图所示，单击工具栏中的相应图标就可以对草图实体进行相应的操作，生成需要的特征模型。
二、参考几何体参考几何体主要包括基准面、基准轴、坐标系与点4个部分。
参考几何体操控板如下图：1、基准面基准面主要用于零件图和装配图中，可以利用基准面来绘制草图，生成模型的剖面视图，用于拔模特征中的中性面等。
SW提供了前视基准面、上视基准面和右视基准面3个默认的相互垂直的基准面。
创建基准面有6种方式，分别是：通过直线/点方式、点和平行面方式、夹角方式、等距距离方式、垂直于曲线方式与曲面切平面方式。
1、通过直线/点方式该方式创建的基准面有3种：通过边线、轴；通过草图线及点；通过三点。
2、点和平行面方式该方式用于创建通过点且平行于基准面或者面的基准面。
3、夹角方式该方式用于创建通过一条边线、轴线或者草图线，并与一个面或者基准面成一定角度的基准面。
4、等距距离方式该方式用于创建平行于一个基准面或面，并等距指定距离的基准面。
5、垂直于曲线方式该方式用于创建通过一个点且垂直于一条边线或者曲线的基准面。
6、曲面切平面方式该方式用于创建一个与空间面或圆形曲面相切于一点的基准面。
2、基准轴基准轴通常在草图几何体或者圆周阵列中使用。
每一个圆柱和圆锥面都有一条轴线。
临时轴是由模型中的圆锥和圆柱隐含生成的，可以单击菜单栏中的“视图”→“临时轴”命令来隐藏或显示所有的临时轴。
创建基准轴有5种方式，分别是：直线/边线/轴方式、两平面方式、两点/顶点方式、圆柱/圆锥面方式与点和面/基准面方式。
