发电机电气试验方法及标准一.高压发电机第一部分:定子部件1.直流电阻2.目的:检查绕组的焊头是否出问题等原因测试环境:冷状态下进行测试工具:直流电阻电桥数据处理:各项的测试应做以下处理数据处理(I max-I min)/I平均≤2%结果判定:测试值必须满足以上的关系,不满足就应检查定子线圈。
3.绝缘电阻目的:检测线圈的绝缘电阻的大小,为以后的试验确定安全保证。
测试环境:常温下测试,记录数据要记录当前的温度。
测试工具:兆欧表注意事项:在绝缘电阻测试的过程中,在每项测试完之后应该对绕组充分放电,不然会造成严重的后果测试方法:在测量前应充分对地放点,注意机械调零,在测试的时候除开被测项,其他的各项都应该接地,测试的时候记录测试时间为15s和60s时的电阻值,在测试后计算吸收比,吸收比=R60/R15吸收比应满足大于2,而且各个项的绝缘电阻不平衡系数不应大于2(不平衡系数指最大一项的R60与最小一项R60之比)4.直流耐电压.目的:在较高的电压下发现绕组绝缘的缺陷测试环境:常温下进行试验测试工具:直流耐压设备一套测试方法:利用调压器调节电压使高压侧直流电压为0.5U N、1.0 U N、1.5 U N、2.0 U N、2.5 U N、3.0U N每阶段要停留一分钟的耐压试验时间,并在试验的时候记录各个电压时候的电流值。
每项在测试的时候其他项都必须接地。
而且在电压相同的时候各个项的电流值应该比较相近。
在规定的试验电压下,各相泄漏电流的差别不应大于最小值的50%。
注意事项:在测试的时候由于是高压,因此在测试的时候要注意安全,小心周围环境。
在每项测试完之后必须充分放电,否则容易造成事故。
必须注意的就是,测温线圈的接线头必须接地。
5.交流耐电压目的:检查线圈之间的绝缘性能测试环境:常温下进行试验测试工具:耐电压试验设备一套测试方法:发电机定子的交流耐压试验在制作的过程中一共有三个阶段要测试,下面就分别介绍试验的方法:(1)、单个线圈的交流耐电压试验,每次基本上做10个线圈的耐电压试验,试验方法是:在工作台上面放木方,木方里面用海绵等软性有弹性的材料包扎一圈,必须要厚点的,外面包0.1mm左右的铝铂,并且用铜丝将其绑好,在整个线圈的低阻部分必选全放在木方上方。
发电机转子直流电阻测量方法在我们处理发电机转子时,直流电阻测量就像是给发电机做体检一样重要。
毕竟,发电机要是有了问题,就像汽车发不动火一样,让你头疼不已。
今天,我们就来聊聊如何测量发电机转子的直流电阻。
别担心,整个过程其实挺简单的,咱们一步一步来,保准让你学得轻松又有趣。
1. 准备工作1.1 设备准备首先,咱们得准备好测量工具。
测量发电机转子直流电阻,你需要一台高精度的万用表。
记住,可别拿那种老掉牙的工具了,咱们要的是最新鲜、最靠谱的万用表。
万用表的测试线也要检查清楚,千万别让老化的测试线给你添乱。
1.2 设备检查设备准备好了之后,咱们得做个检查。
把万用表调到电阻档,调到最小电阻档位。
这时候,最好还要校准一下万用表,确保它测量的精准无误。
要是万用表还没校准好,就像不刷牙的嘴一样不干净,结果也不会靠谱。
2. 测量步骤2.1 断电处理测量之前,记得把发电机的电源彻底断开。
千万别想着“我只是测一会儿”,结果搞得整个电路短路了,那可就得不偿失了。
断电后,给它点时间散散热,别急着动手。
2.2 测量方法现在,咱们开始测量了。
先把万用表的两个测试线分别接到发电机转子的两个接线柱上。
别小看这个动作,它可有点技术含量的。
接触点要保持良好,不然测量结果就会一团糟。
然后,读一下万用表上的电阻值。
这时候,你就可以看到电阻的读数了。
若是读数很高,那说明转子电阻可能有问题,可能需要检查一下了。
2.3 数据解读看完万用表上的数据,接下来就是解读数据了。
一般来说,发电机转子的电阻值应该是比较稳定的。
如果发现电阻值忽高忽低,那说明转子可能存在问题。
你可以对照一下发电机的说明书,看看它推荐的电阻值范围是多少。
要是超出了范围,那就得好好检查一下转子的绝缘情况了。
3. 后续处理3.1 记录结果测量完毕后,千万别忘了记录数据。
记录数据不仅仅是为了留下证据,更是为了以后参考。
你可以把每次测量的数据都记录下来,定期对比,这样才能把发电机的健康状况掌握得更好。
选表及用前检查1.选用:测量新电动机使用1000V的兆欧表;测量运行过的电动机使用500V的兆欧表。
2.用前检查:(1)外观检查:表壳应无好无损;表针应能自由摆动;接线端子应齐全完好;表线应是单根软绝缘铜线,且完好无损,其长度一般不应超过5m。
(2)开路试验:将一条表线接在兆欧表的“E”端,另一条接在“L”端。
两条线分开,置于绝缘物上,表位放平稳,摇动摇把到每分钟120 转,表针应稳定指在“∞”为合格。
(3)短路试验:开路试验做完后,将两条线短路,摇动摇把 (开始要慢)到每分钟120转,表针应稳定指在0,为合格。
测量及判断(实做)1.测量绝缘项目:可分为①测对地绝缘;②测相间绝缘。
2.测量:测相对地绝缘:①将电动机退出运行(大型电动机在退出运行后要先放电);②验明无电后拆去原电源线;③将兆欧表的“E”端测试线接到电动机外壳(例如端子盒的螺孔处),将兆欧表的“L”端测试线接到电动机绕组任一端(接线端上原有联接片不拆);④摇动摇把达到每分钟120转,到一分钟时读取读数(必要时应记录绝缘电阻值及电动机温度)⑤撤除“L”端接线,后停止摇表,并放电。
测相间绝缘:①对地绝缘测试后放电;②拆去电动机接线端上原有联接片;③将兆欧表的“E”端和“L”端测试线各接一相绕组;④摇动摇把到每分钟120转,一分钟时读取读数(必要时应记录绝缘电阻值及电动机的温度);⑤撤除“L”端接线,后停止摇表,放电;⑥测另两个绕组间的绝缘……共三次(每次测后均应放电)。
判断:不论对地绝缘还是相间绝缘,其合格值的要求如下:(1)对于新电动机用1000V兆欧表(交接试验):绝缘电阻应不小于1MΩ;(2)对于运行过的用500V兆欧表电动机(预防性试验):绝缘电阻应不小于0.5MΩ。
测试过程中应注意的安全问题1.正确地选表并作充分的检查;2.被测电机及必须退出运行并拆除一二次电源线,对大型电动机在退出运行后要先放电,按照测试电容器的方法摇测。
每次测后也要放电,并验明确无电压;3.每相摇测前后要进行人工放电;4.测试时,注意与附近带电体的安全距离(必要时应设监护人);5.人体不得接触被测端,也不得接触兆欧表上裸露的接线端;6.防止无关人员靠近。

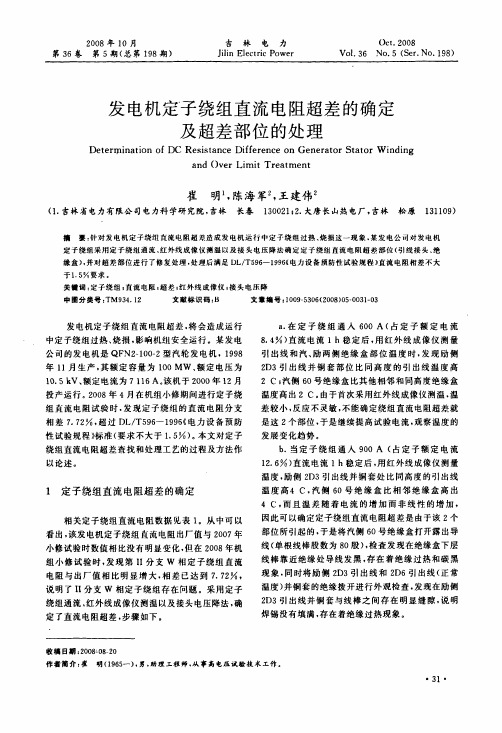

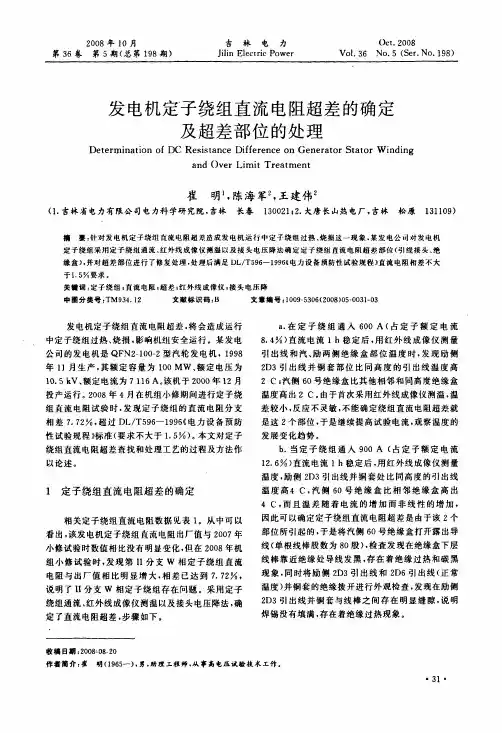

2008年10月第36卷第5期(总第198期)吉林电力Ji l i n E l e ct r i c Pow erO ct.2008V01.36N o.5(Ser.N o.198)发电机定子绕组直流电阻超差的确定及超差部位的处理D et er m i nat i on of D C R esi s t anc e D i f f er e nc e on G ener at or St at or W i ndi ngand O ve r Li m i t T r eat m e nt崔明1,陈海军2,王建伟2(1.吉林省电力有限公司电力科学研究院,吉林长春130021;2.大唐长山热电厂,吉林松原131109)擅耍:针对发电机定子绕组直流电阻超差造成发电机运行中定予绕组过热、烧损这一现象.某发电公司对发电机定子绕组采用定子绕组通流、红外线成像仪测温以及接头电压降法确定定子绕组直流电阻超差部位(引线接头、绝缘盒).并对超差部位进行了修复处理.处理后满足D L/T596—1996((电力设备预防性试验规程》直流电阻相差不大于1.5%要求。
关键词:定子绕组;直流电阻;超差;红外线成像仪l接头电压降中田分类号:TM934.12文献标识码:B文章编号:1009—5306(2008)05—0031—03发电机定子绕组直流电阻超差.将会造成运行中定子绕组过热、烧损,影响机组安全运行。
某发电公司的发电机是Q F N2~100—2型汽轮发电机,1998年11月生产.其额定容量为100M W、额定电压为l O.5kV、额定电流为7116A。
该机于2000年12月投产运行。
2008年4月在机组小修期间进行定子绕组直流电阻试验时.发现定子绕组的直流电阻分支相差7.72%,超过D I。
/T596--1996《电力设备预防性试验规程》标准(要求不大于1.5%)。
本文对定子绕组直流电阻超差查找和处理工艺的过程及方法作以论述。
第一节发电机及励磁系统介绍一、发电机技术规范1、汽轮发电机型号及规格型号:QF2-3-2Z 额定功率:3000kW额定电压: 10500V 额定电流: 206A功率因素:0.8 (滞后) 额定转速:3000r/min额度频率:50Hz 相数:3极数:1 接法: Y效率:95.6% 定子绕组直流电阻:75℃Ω转子绕组直流电阻:75℃Ω励磁方式:静止可控硅励磁绝缘等级:F/F 冷却方式:密闭自循环通风冷却旋转方向:从汽轮机端看为顺时针方向制造厂:东方电气四川东风电机厂有限公司2、励磁方式及装置技术参数励磁方式:自并励方式,即发电机未并列之前,励磁电源取自10KV母线,发电机升压并列过程中自动转为发电机出口母线上的励磁变供给励磁电源。
满载励磁电流:240A满载励磁电压:78V3、励磁系统主要技术参数指标⑴模拟量输入a.发电机励磁PT:AC3φ105Vb.发电机仪表PT:AC3φ105Vc.发电机定子电流CT:AC3φ5Ad.发电机转子电流:AC5A或电流变送器DC5Ve.三相交流同步电压信号:AC100V⑵.控制脉冲a.分辨率:0.05度/位码b.移相范围:(10~150)度⑶.调压精度:≤0.5%⑷.频率特性:≯±0.25%/0.5Hz⑸.10%阶跃:超调量<15%振荡次数<3次调节时间<5秒⑹. 零起升压:超调量<10%振荡次数<3次调节时间<5秒⑺.调压范围:Uf(e)=(10~130)%⑻.过载能力: 1.1If(e)长期运行⑼.顶值倍数: 1.8,强励时间为50s,电压响应时间<0.1S。
⑽. 调差系数:(-15~+15)%⑾. A/D转换量分辨率:2-14⑿.供电电源a.交流电源:(165~250)V/50Hz(+4% ~-6% Hz)b.直流电源:(200~250)V⒀.抗电磁干扰性能:a.静电放电装置能承受GB/T14598.14-1998《量度继电器和保护装置的电气干扰试验》之第2部分--静电放电试验规定的试验严酷等级为4级的干扰试验,(空气放电±15kv,接触放电±8kv)。

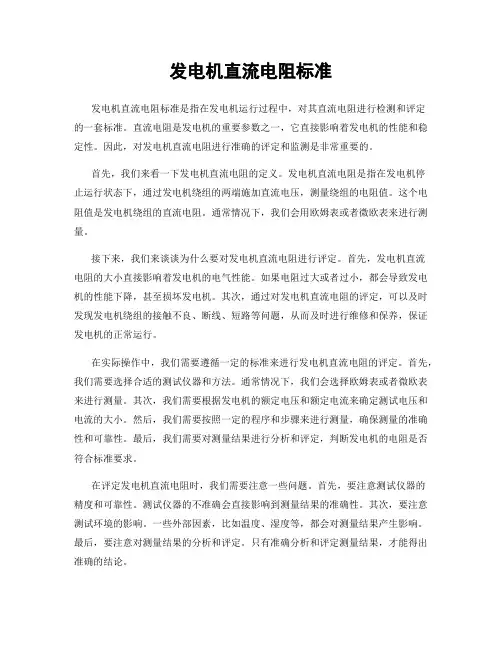

发电机直流电阻标准发电机直流电阻标准是指在发电机运行过程中,对其直流电阻进行检测和评定的一套标准。
直流电阻是发电机的重要参数之一,它直接影响着发电机的性能和稳定性。
因此,对发电机直流电阻进行准确的评定和监测是非常重要的。
首先,我们来看一下发电机直流电阻的定义。
发电机直流电阻是指在发电机停止运行状态下,通过发电机绕组的两端施加直流电压,测量绕组的电阻值。
这个电阻值是发电机绕组的直流电阻。
通常情况下,我们会用欧姆表或者微欧表来进行测量。
接下来,我们来谈谈为什么要对发电机直流电阻进行评定。
首先,发电机直流电阻的大小直接影响着发电机的电气性能。
如果电阻过大或者过小,都会导致发电机的性能下降,甚至损坏发电机。
其次,通过对发电机直流电阻的评定,可以及时发现发电机绕组的接触不良、断线、短路等问题,从而及时进行维修和保养,保证发电机的正常运行。
在实际操作中,我们需要遵循一定的标准来进行发电机直流电阻的评定。
首先,我们需要选择合适的测试仪器和方法。
通常情况下,我们会选择欧姆表或者微欧表来进行测量。
其次,我们需要根据发电机的额定电压和额定电流来确定测试电压和电流的大小。
然后,我们需要按照一定的程序和步骤来进行测量,确保测量的准确性和可靠性。
最后,我们需要对测量结果进行分析和评定,判断发电机的电阻是否符合标准要求。
在评定发电机直流电阻时,我们需要注意一些问题。
首先,要注意测试仪器的精度和可靠性。
测试仪器的不准确会直接影响到测量结果的准确性。
其次,要注意测试环境的影响。
一些外部因素,比如温度、湿度等,都会对测量结果产生影响。
最后,要注意对测量结果的分析和评定。
只有准确分析和评定测量结果,才能得出准确的结论。
总之,发电机直流电阻标准是非常重要的。
通过对发电机直流电阻的评定,可以及时发现和解决发电机的问题,保证发电机的正常运行。
因此,在实际操作中,我们需要严格遵循相关标准和要求,确保测量的准确性和可靠性。
技术安全措施#6发电机定子绕组交直流耐压试验(A版)批准:李金志审定:毛正中审核:冯大军编写:胡汉宇湖北华电襄樊发电有限公司生产技术部2010年4月20日#6发电机定子绕组交直流耐压试验技术安全措施一、试验原因和目的交流耐压试验是检测线棒质量一道严格的工序。
主要考验线棒的抗电强度,保证运行电压下的绝缘水平,发现集中性的局部缺陷,如局部损伤、受潮、气泡等。
直流耐压试验能发现定子绕组的贯穿性缺陷及绕组端部的局部缺陷。
根据分段试验电压下的电压与泄漏电流的相应变化来分析泄漏电流的发展趋势。
在某些情况下(如受潮),还可以在绝缘未击穿之前就能发现绝缘缺陷。
发电机耐压试验是发电机的重要试验项目,由于试验是在高电压下进行,且交流耐压试验是一种破坏性试验,对线棒的损坏具有累积效应,所以试验前要做好充分的准备工作及完备的技术安全措施,试验人员对试验程序和方法要熟练掌握。
为使试验工作安全顺利进行,特编制本技术安全措施。
二、批准部门和文件根据公司批准的#6机检查性大修标准项目。
三、施工措施和要求1、发电机尾端及引出线软连接应拆开(在出线套管处拆)。
发电机与母线保持一段安全距离,封母接地。
2、发电机定子内冷水质通水,水流量接近额定值,水质合格,由电厂运行人员测试水导电率,水导电率应小于1.0×102us/m(20℃)。
3、发电机转子应接地短路,定子测温元件应短路接地,CT二次线圈短路接地,汇水管接地应临时拆开。
4、试验应在排氢后进行。
5、试验场所应挂指示牌,设明显遮拦。
6、使用的试验电源,容量足够。
7、试验场所照明充足,通讯情况良好。
8、试验开始前应确认:附件1:襄樊电厂#6发电机定子绕组高压试验安全技术措施确认表。
完成。
本试验技术安全措施经批准后,方可执行。
四、质量标准和依据1、《三相同步电机试验方法》GB/T 1029-932、《电力设备预防性试验规程》DL/T596-19963、《电业安全工作规程》4、厂家技术资料。
电力设备预防性试验一、容量为6000KW及以上的同步发电机的试验项目1.定子绕组的绝缘电阻、吸收比或极化指数2.定子绕组的直流电阻3.定子绕组泄漏电流和直流耐压试验4.定子绕组交流耐压试验5.转子绕组的绝缘电阻6.转子绕组的直流电阻7.转子绕组交流耐压试验8.发电机和励磁机的励磁回路所连接的设备(不包括发电机转子和励磁机的电枢)的绝缘电阻9.发电机和励磁机的励磁回路所连接的设备(不包括发电机转子和励磁机的电枢)的交流耐压试验10.定子铁芯试验11.发电机组和励磁机轴承的绝缘电阻12.灭磁电阻器(或自同期电阻器)的直流电阻13.灭磁开关的并联电阻14.转子绕组的交流阻抗和功率损耗15.检温计绝缘电阻和温度误差检验16.定子槽不线圈防晕层对地电位17.汽轮发电机定子绕组引线的自振频率18.定子绕组端部手包绝缘施加直流电压测量19.轴电压20.定子绕组绝缘老化鉴定21.空载特性曲线22.三相稳定短路特性曲线23.发电机定子开路时的灭磁时间常数24.检查相序25.温升试验二、直流电机的试验项目1.绕组的绝缘电阻2.绕组的直流电阻3.电枢绕组片间的直流电阻4.绕组的交流耐压试验5.磁场可变电阻器的直流电阻6.磁场可变电阻器的绝缘电阻7.调整碳刷的中心位置8.检查绕组的极性及其连接的正确性9.测量电枢及磁极间的空气间隙10.直流发电机的特性试验11.直流电动机的空转检查三、中频发电机的试验项目1.绕组的绝缘电阻2.绕组的直流电阻3.绕组的交流耐压试验4.可变电阻器或期5.中频发电机的特性试验6.温升四、交流电动机的试验项目1.绕组的绝缘电阻和吸收比2.绕组的直流电阻3.定子绕组泄漏电流和直流耐压试验4.定子绕组的交流耐压试验5.绕线式电动机转子绕组的交流耐压试验6.同步电动机转子绕组交流耐压试验7.可变电阻器或起动电阻器的直流电阻8.可变电阻器与同步电动机灭磁电阻器的交流耐压试验9.同步电动机及其励磁机轴承的绝缘电阻10.转子金属绑线的交流耐压11.检查定子绕组的极性12.定子铁芯试验13.电动机空转并测空载损耗14.双电动机拖动时测量转矩-转速特性五、电力变压器及电抗器的试验项目1.油中溶解气体色谱分析2.绕组直流电阻3.绕组绝缘电阻、吸收比或极化指数4.绕组的tg§5.电容型套管的tg§和电容值6.绝缘油试验7.交流耐压试验8.铁芯(有外引接地线的)绝缘电阻9.穿心螺栓、铁轭(e)夹件、绑扎钢带、铁芯、线圈压环及屏蔽等绝缘电阻10.油中含水量11.油中含气量12.绕组泄漏电流13.绕组所有分接的电压比14.校核三相变压器的组别或单相变压器极性15.空载电流和空载损耗16.短路阻抗和负载损耗17.局部放电测量18.有载调压装置的试验和检查19.测温装置及其二次回路试验20.气体继电器及其二次回路试验21.压力释放器校验22.整体密封检查23.冷却装置及其二次回路检查试验24.套管中的电流互感器绝缘试验25.全电压下空载合闸26.油中糠醛含量27.绝缘纸(板)聚合度28.绝缘纸(板)含水量29.阻抗测量30.振动31.噪声32.油箱表面温度分布六、电流互感器的试验项目1.绕组及末屏的绝缘电阻2.tg§及电容量3.油中溶解气体色谱分析4.交流耐压试验5.局部放电测量6.极性检查7.各分接头的变比检查8.校核励磁特性曲线9.密封检查10.一次绕组直流电阻测量11.绝缘油击穿电压七、电磁式电压互感器的试验项目1.绝缘电阻2.tg§(20KV及以上)3.油中溶解气体色谱分析4.交流耐压试验5.局部放电测量6.空载电流测量7.密封检查8.铁芯夹紧螺栓(可接触到的绝缘电阻)9.联接组别和极性10.电压比11.绝缘油击穿电压八、电容式电压互感器的试验项目1.电压比2.中间变压器的绝缘电阻3.中间变压器的tg§九、SF6断路器和GIS的试验项目1.断路器和GIS内SF6气体的湿度以及气体的其它检测项目2.SF6气体泄漏试验3.辅助回路和控制回路绝缘电阻4.耐压试验5.辅助回路和控制回路交流耐压试验6.断口间并联电容器的绝缘电阻、电容量和tg§7.合闸电阻值和合闸电阻的投入时间8.断路器的速度特性9.断路器的时间参数10.分、合闸电磁铁的动作电压11.导电回路电阻12.分、合闸线圈直流电阻13.SF6气体密度监视器(包括整定值)检验14.压力表校验(或调整),机构操作压力(气压、液压)整定值校验,机械安全阀校验15.操动机构在分闸、合闸、重合闸下的操作压力(气压、液压)下降值16.液(气)压操动机构的泄漏试验17.油(气)泵补压及零起打压的运转时间18.液压机构及采用差压原理的气动机构的防失压慢分试验19.闭锁、防跳跃及防止非全相合闸等辅助控制装置的动作性能20.GIS中的电流互感器、电压互感器和避雷器十、多油断路器和少油断路器的试验项目1.绝缘电阻2.40.5KV及以上非纯瓷套管和多油断路器的tg§3.40.5KV及以上少油断路器的泄漏电流4.断路器对地、断口及相间及相间交流耐压试验5.126KV及以上油断路器提升杆的交流耐压试验6.辅助回路和控制回路交流耐压试验7.导电回路电阻8.灭弧室的并联电阻值,并联电容器的电容量和tg§9.断路器的合闸时间和分闸时间10.断路器分闸和合闸的速度11.断路器触头分、合闸的同期性12.操动机构合闸接触器和分、合闸电磁铁的最低动作电压13.合闸接触器和分、合闸电磁铁线圈的绝缘电阻和直流电阻,辅助回路和控制回路绝缘电阻14.断路器本塔和套管中绝缘油试验15.断路器的电流互感器十一、空气断路器的试验项目1.40.5KV及以上的支持瓷套管及提升杆的泄漏电流2.耐压试验3.辅助回路和控制回路交流耐压试验4.导电回路电阻5.灭弧室的并联电阻,均压电容器的电容量和tg§6.主、辅触头分、合闸配合时间7.断路器的分、合闸时间及合分时间8.同相各断口及三相间的分、合闸同期性9.分、合闸电磁铁线圈的最低电压10.分闸和合闸电磁铁线圈的绝缘电阻和直流电阻11.分闸、合闸和重合闸的气压降12.断路器操作时的最低动作气压13.压缩空气系统、阀门及断路器本体严密性14.低气压下不能合闸的自卫试验+...十二、真空断路器的试验项目1.绝缘电阻2.交流耐压试验(断路器主回路对地、相间及断口)3.辅助回路和控制回路交流耐压试验4.导电回路电阻5.断路器的合闸时间和分闸时间,分、合闸的同期性,触头开距,合闸时的弹跳过程6.操动机构合闸接触器和分、合闸电磁铁的最低动作电压7.合闸接触器和分、合闸电磁铁线圈的绝缘电阻和直流电阻8.真空灭弧室真空度的测量9.检查动触头上的软联结夹片有无松动十三、重合器的试验项目1.绝缘电阻2.SF6重合器内气体的湿度3.SF6气体泄漏4.控制回路的绝缘电阻5.交流耐压试验6.辅助和控制回路的交流耐压试验7.合闸时间,分闸时间,三相触头分、合闸同期性,触头弹跳8.油重合器分、合闸速度9.合闸电磁铁线圈的操作电压10.导电回路电阻11.分闸线圈直流电流12.分闸起动器的动作电压13.合闸电磁铁线圈直流电阻14.最小分闸电流15.额定操作顺序16.利用远方操作装置检查重合器的动作情况17.检查单分功能可靠性18.绝缘油试验十四、SF6分段器的试验项目1.绝缘电阻2.交流耐压试验3.导电回路电阻4.合闸电磁铁线圈的操作电压5.合闸时间、分闸时间两相触头分、合闸的同期性6.分、合闸线圈的直流电阻7.利用远方操作装置检查分段器的动作情况8.SF6气体泄漏9.SF6气体湿度十五、油分段器的试验项目1.绝缘油试验2.自动计数操作十六、隔离开关的试验项目1.有机材料支持绝缘子及提升杆的绝缘电阻2.二次回路的绝缘电阻3.交流耐压试验4.二次回路交流耐压试验5.电动、气动或液压操动机构线圈的最低动作电压6.导电回路电阻测量7.操动机构的动作情况十七、高压开关柜的试验项目1.辅助回路和控制回路绝缘电阻2.辅助回路和控制回路交流耐压试验3.断路器速度特性4.断路器的合闸时间、分闸时间和三相分、合闸同期性5.断路器、隔离开关及隔离插头的导电回路电阻6.操动机构合闸接触器和分、合闸电磁铁的最低动作电压7.合闸接触器和分合闸电磁铁线圈的绝缘电阻和直流电阻8.绝缘电阻试验9.交流耐压试验10.检查电压抽取(带电显示)装置11.SF6气体泄漏试验12.压力表及密度继电器校验13.五防性能检查14.对断路器的其它要求15.高压开关柜的电流互感器十八、铬镍蓄电池直流屏(柜)的试验项目1.铬镍蓄电池组容量测试2.蓄电池放电终止电压测试3.各项保护检查4.铬镍屏(柜)中控制母线和动力母线的绝缘电阻十九、套管的试验项目1.主绝缘及电容型套管末屏对地绝缘电阻2.主绝缘及电容型套管对地末屏tg§与电容量3.油中溶解气体色谱分析4.交流耐压试验5.66KV及以上电容型套管的局部放电测量二十、发电厂和变电所的支柱绝缘子和悬式绝缘子的试验项目1.零值绝缘子检测(66KV及以上)2.绝缘电阻3.交流耐压试验4.绝缘子表面污秽物的等值盐密二十一、纸绝缘电力电缆线路的试验项目1.绝缘电阻2.直流耐压试验二十二、橡塑绝缘电力电缆线路的试验项目1.电缆主绝缘绝缘电阻2.电缆外护套绝缘电阻3.电缆内衬层绝缘电阻4.铜屏蔽层电阻和导体电阻比5.电缆主绝缘直流耐压试验6.交叉互联系统二十三、自容式充油电缆线路的试验项目1.电缆主绝缘直流耐压试验2.电缆外护套和接头外护套的直流耐压试验3.压力箱a.供油特性b.电缆油击穿电压c.电缆油的tg§4.油压示警系统a.信号指示b.控制电缆线芯对地绝缘5.交叉互联系统6.电缆及附件内的电缆油a.击穿电压b.tg§c.油中的溶解气体二十四、高压并联电容器、串联电容器和交流滤波电容器的试验项目1.极对壳绝缘电阻2.电容值3.并联电阻值测量4.渗漏油检查二十五、耦合电容器和电容式电压互感器的电容分压器的试验项目1.极间绝缘电阻2.电容值3.tg§4.渗漏油检查5.低压端对地绝缘电阻6.局部放电试验7.交流耐压试验二十六、断路器电容器的试验项目1.极间绝缘电阻2.电容值3.tg§4.渗漏油检查二十七、集合式电容器的试验项目1.相间和极对壳绝缘电阻2.电容值3.相间和极对壳交流耐压试验4.绝缘油击穿电压5.渗漏油检查二十八、单台保护用熔断器的试验项目1.直流电阻2.检查外壳及弹簧情况二十九、串联电抗器的试验项目1.绕组绝缘电阻2.绕组直流电阻3.电抗(或电感)值4.绝缘油击穿电压5.绕组tg§6.绕组对铁芯和外壳交流耐压及相间交流耐压7.轭铁梁和穿芯螺栓(可接触到)的绝缘电阻三十、放电线圈的试验项目1.绝缘电阻2.绕组的tg§3.交流耐压试验4.绝缘油击穿电压5.一次绕组直流电阻6.电压比三十一、变压器油的试验项目1.外观2.水溶性酸PH值3.酸值mgKOH/g4.闪点(闭口)C5.水分mg/L6.击穿电压KV7.界面张力(25℃)mN/m8.tg§(90℃)%9.体积电阻率(90℃)Ω.m10.油中含气量(体积分数)%11.油泥与沉淀物(质量分数)%12.油中溶解气体色谱分析三十二、运行中断路器油的试验项目1.水溶性酸PH值2.机械杂质3.游离碳4.击穿电压KV5.水分mg/L6.酸值mgKOH/g7.闪点(闭口)℃三十三、运行中SF6气体的试验项目1.湿度(20℃体积分数)10-62.密度(标准状态下)kg/m33.毒性4.酸度μg/g5.四氟化碳(质量分数)%6.空气(质量分数)%7.可水解氟化物μg/g8.矿物油μg/g三十四、阀式避雷器的试验项目1.绝缘电阻2.电导电流及串联组合元件的非线性因数差值3.工频放电电压4.底座绝缘电阻5.检查放电计数器的动作情况6.检查密封情况三十五、金属氧化物避雷器的试验项目1.绝缘电阻2.直流1mA电压(U1mA)及0.75U1mA下的泄漏电流3.运行电压下的交流泄漏电流4.工频参考电流下的工频参考电压5.底座绝缘电阻6.检查放电计数器动作情况三十六、封闭母线的试验项目1.绝缘电阻2.交流耐压试验三十七、一般母线的试验项目1.绝缘电阻2.交流耐压试验三十八、二次回路的试验项目1.绝缘电阻2.交流耐压试验三十九、1KV及以下的配电装置和电力布线的试验项目1.绝缘电阻2.配电装置的交流耐压试验3.检查相位四十、1KV以上的架空电力线路的试验项目1.检查导线连接管的连接情况2.悬式绝缘子串的零值绝缘子检测(66KV及以上)3.线路的绝缘电阻(有带电的平行线路时不测)4.检查相位5.间隔棒检查6.阻尼设施的检查7.绝缘子表面等值附盐密度四十一、接地装置的试验项目1.有效接地系统的电力设备的接地电阻2.非有效接地系统的电力设备的接地电阻3.利用大地作导体的电力设备的接地电阻4.1KV以下电力设备的接地电阻5.独立微波站的接地电阻6.独立的燃油、易爆气体储罐及其管道的接地电阻7.露天配电装置避雷针的集中接地装置的接地电阻8.发电厂烟囱附件的吸风机及引风机处装设的集中接地装置的接地电阻9.独立避雷针(线)的接地电阻10.与架空线直接连接的旋转电机进线段上排气式和阀式避雷器的接地电阻11.有架空地线的线路杆塔的接地电阻12.无架空地线的线路杆塔接地电阻四十二、接地装置的检查项目1.检查有效接地系统的电力设备接地引下线与接地网的连接情况2.抽样开挖检查发电厂、变电所地中接地网的腐蚀情况四十三、高压硅整流变压器的试验项目1.高压绕组对低压绕组及对地的绝缘电阻2.低压绕组的绝缘电阻3.硅整流元件及高压套管对地的绝缘电阻4.穿芯螺杆对地的绝缘电阻5.高、低压绕组的直流电阻6.电流、电压取样电阻7.各桥臂正、反向电阻值8.变压器油试验9.油中溶解气体色谱分析10.空载升压四十四、低压电抗器的试验项目1.穿心螺杆对地的绝缘电阻2.绕组对地的绝缘电阻3.绕组各抽头的直流电阻4.变压器油击穿电压四十五、绝缘支撑及连接元件的试验项目1.绝缘电阻2.耐压试验四十六、高压直流电缆的试验项目1.绝缘电阻2.直流耐压并测量泄漏电流。

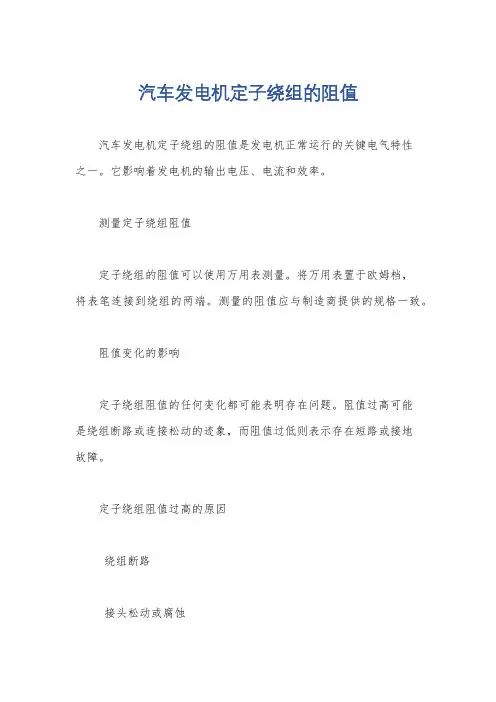

汽车发电机定子绕组的阻值
汽车发电机定子绕组的阻值是发电机正常运行的关键电气特性
之一。
它影响着发电机的输出电压、电流和效率。
测量定子绕组阻值
定子绕组的阻值可以使用万用表测量。
将万用表置于欧姆档,
将表笔连接到绕组的两端。
测量的阻值应与制造商提供的规格一致。
阻值变化的影响
定子绕组阻值的任何变化都可能表明存在问题。
阻值过高可能
是绕组断路或连接松动的迹象,而阻值过低则表示存在短路或接地
故障。
定子绕组阻值过高的原因
绕组断路
接头松动或腐蚀
绝缘损坏
定子绕组阻值过低的原因
绕组短路
绕组接地
阻值变化的影响
定子绕组阻值的变化会导致以下问题:发电电压不稳定
发电电流过高或过低
发电机过热
发电机效率降低
故障排除
如果测量到的定子绕组阻值与规格不一致,则需要进行故障排除以确定故障原因。
这可能涉及以下步骤:
检查绕组连接的紧固性
检查绝缘是否有损坏
使用兆欧表测试绕组绝缘电阻
预防措施
为了防止定子绕组阻值发生变化,应采取以下预防措施:
定期检查绕组连接的紧固性
定期清洁发电机以防止污垢和湿气积聚
避免在发电机运行时短路输出端子
使用高质量的电线和连接器
结论
汽车发电机定子绕组的阻值是发电机正常运行至关重要的参数。
定期测量和监测阻值有助于及早发现问题,防止故障并确保发电机
高效运行。
测量原因及注意事项
(1)测量原因
定子绕组的直流电阻包括线棒铜导体电阻、焊接头电阻及引线电阻二部分。
测量发电机定子绕组的直流电阻可以发现:
绕组在制造或检修中可能产生的连接错误、导线断股等缺陷。
另外,由于工艺问题而造成的焊接头接触不良(如虚焊),特别是在运行中长期受电动力的作用或受短路电流的冲击后,使焊接头接触不良的问题更加恶化,进一步导致过热,而使焊锡熔化、焊头开焊。
在相同的温度下,线棒铜导体及引线电阻基本不变,焊接头的质量问题将直接影响焊接头电阻的大小,进而引起整个绕组电路的变化,所以,测量整个绕组的直流电阻,基本上能了解焊接头的质量状况。
(2)测量方法
测量发电机定子绕组直流电阻的方法有电压降法和电桥法两种。
采用压降法测量时,须选用
0.5级以上的电压表、电流表,通入定子绕组的直流电流应不超过其额定电流的20%。
采用电桥法测量时,因同步发电机定子绕组的电阻很小,应选
0.2级的双臂电桥。
(3)测量注意事项
①测量时必须在电机各相引出端头上进行,不允许包括本相绕组的外部引线和中性点连接的铜排。
②测量电压、电流接线点必须分开,电压接线点在绕组端头的内侧并尽量靠近绕组,电流接线点在绕组端头的外侧。
③发电机定子绕组的电感量较大,当采用压降法测量时,必须先合上电源开关,当电流稳定后,再搭接上电压表,同时读取电压、电流值。
断开时,应先断开电压表,再断开电流回路。
当采用双臂电桥测量时,必须先按下电源按钮,待电流稳定后(靠经验),再按下检流计按钮进行测量,测完后,必须先断开检流计按钮,再松开电源按钮。
若违反上述操作顺序,则可能因绕组自感电动势过大,而损坏电桥。
④必须准确测量绕组的温度。
若温度偏差为1℃,会给电阻带来
0.4%的误差,容易造成误判断。
因此,要求被测绕组的温度必须处于稳定冷状态,电机绕组表面温度与周围的空气温度之差应在±3~C之内,运行电机停机后到测量时约需相隔48h。
为了加速冷却,在条件允许的情况下,发电机在退出励磁后,可空转一段时间后再停机,必须用经校准后的酒精温度计进行测量,不能使用水银温度计,以防破损后水银滚人铁芯,影响铁芯绝缘相通风。
温度计应不少于6支,分别置于绝缘的端部和槽部,若测量槽部的温度困难,可测定子铁芯通风孔和齿部表面温度,温度计应紧贴测点表面,并用绝缘材料盖好,放置时间不少于15min。
对装有测量进口风温温度计及定子埋人式温度计的,需同时测量。
将各温度测量数据的平均值作为绕组的温度。
⑤为了避免因测量仪表的不同引起误差,各次测量应尽量使用同一电桥或电压、电流表。
⑥采用压降法测量时,应在三个不同电流值下测量计算电阻值,取其平均电阻值作为被测电阻值。
每次测量电阻值与平均电阻值之差,不得超过±5%。
⑦发电机定子绕组的电阻值很小,交接试验标准和预防性试验规程中所规定的允许误差也很小,所以测量时必须非常谨慎仔细,否则将引起不允许的测量误差,导致判断错误。
(。
