工艺管道焊接施工方案一、项目概述本工艺管道焊接施工方案适用于工业领域中的管道焊接工程，主要包括焊接工序、焊接材料、焊接设备、焊接操作要求、焊接质量控制等方面内容。
方案的目的是确保施工整体顺利进行，达到设计要求和质量标准。
二、焊接工序1.焊接前准备工序：包括构筑脚手架、清理管道、准备焊接设备、焊材等。
2.焊接工序：根据管道材料和焊接方式的不同，选择适当的焊接方法进行施工。
3.焊后处理工序：包括清理焊接缝、进行非破坏性检测、防腐处理等。
三、焊接材料1.焊接电极：根据要求选择合适的焊接电极，确保其材质符合设计要求。
2.焊接材料：选择合适的焊接材料，包括焊芯、焊剂等，确保焊接接头的强度和密封性。
四、焊接设备1.焊接机：选择适合焊接管道的焊接机型号，确保焊接电流和电压稳定，并具备过载和过热保护功能。
2.焊接电阻：选择合适的焊接电阻，确保焊接接头的质量。
五、焊接操作要求1.焊接工人：具备合格的焊接技术，经过培训并取得相应的焊接证书。
2.焊接操作规程：严格按照施工设计的焊接工艺规程进行操作，包括预热温度、焊接电流和电压、焊接速度等参数的控制。
3.安全措施：穿戴必要的防护装备，确保焊接工人的人身安全。
4.环境保护：严格控制焊接过程中产生的废气、废水和废渣，按环保要求进行处理。
六、焊接质量控制1.检查焊接材料和焊接设备的合格证明，确保其质量可靠。
2.在焊接前进行焊缝预处理，包括清洁焊缝、除去氧化层等。
3.焊接过程中进行必要的焊口尺寸和形状的检查，确保其符合设计要求。
4.完成焊接后进行非破坏性检测，包括超声波、X射线等，确保焊接接头的质量。
5.对焊接接头进行防腐处理，包括涂覆保护涂料等，保证其抗腐蚀能力。
七、项目管理与安全措施1.施工前编制详细的施工计划，明确施工进度和工期。
2.对施工现场进行周边环境的评估，确保施工安全。
3.制定施工安全措施，包括安全教育、施工现场的安全围栏、警示标识等。
4.定期检查和维护焊接设备，确保其正常运行。
工艺管道焊接施工方案1. 简介本文档旨在详细说明工艺管道焊接施工方案，包括施工前准备、焊接材料选择、焊接工艺、施工流程等内容。
通过本方案的实施，可确保工艺管道焊接的质量和安全。
2. 施工前准备在进行工艺管道焊接施工前，需要进行以下准备工作：•制定详细的工艺管道焊接施工方案，明确施工步骤和要求；•准备所需的焊接材料、设备和工具，包括焊接电源、焊机、焊接电极、电缆、焊接头盔、焊接手套等；•检查工艺管道的设计图纸和相关技术资料，确保施工符合设计要求；•对施工现场进行安全检查，清理可能的障碍物，确保施工环境安全；•安排施工人员，确保施工人员具备相应的焊接技能和证书；•制定施工进度计划，合理安排施工时间。
3. 焊接材料选择在选择焊接材料时，需要考虑以下因素：•管道材料的选择：根据工艺管道的工作条件和要求，选择合适的管道材料，如碳钢、不锈钢等；•焊接材料的选择：根据管道材料和焊接工艺的要求，选择合适的焊接材料，如焊条、焊丝等；•焊接电极和焊接参数的选择：根据管道材料和焊接工艺的要求，选择合适的焊接电极和焊接参数，确保焊接质量；•辅助材料的选择：根据具体情况选择合适的辅助材料，如焊接剂、保护气体等。
4. 焊接工艺根据工艺管道的要求和焊接材料的选择，制定合适的焊接工艺，包括焊接方法、焊接序列、焊接接头类型、焊接电流、焊接电压、焊接速度等。
常用的焊接工艺包括手工电弧焊、气体保护焊、焊接机器人等。
根据具体需求，选择合适的焊接工艺，确保焊接质量和效率。
5. 施工流程根据焊接工艺的要求，制定详细的施工流程，包括以下步骤：步骤1：准备工作•清理工艺管道的表面，确保焊接接头的质量；•安装焊接设备和工具，检查焊接设备和工具的工作状态；•准备所需的焊接材料和辅助材料。
步骤2：拼装工艺管道•根据设计图纸进行工艺管道的拼装，在拼装过程中，应保证管道的连接牢固和密封性。
步骤3：焊接•根据焊接工艺的要求，进行焊接操作。
在焊接操作中，应控制好焊接电流、焊接电压、焊接速度等参数，确保焊接质量。

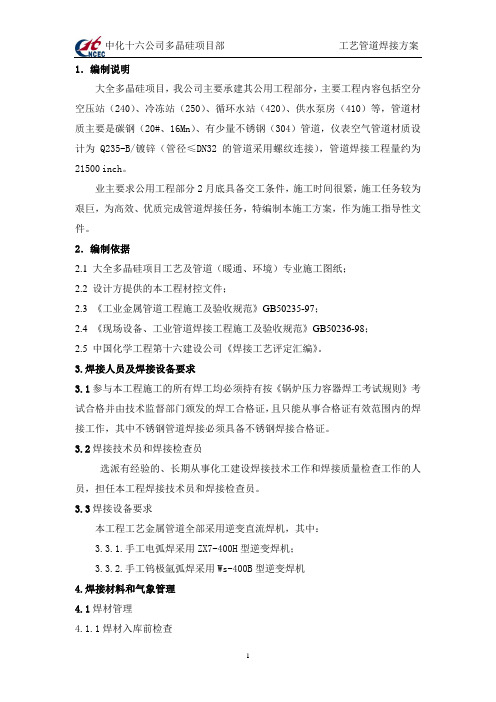

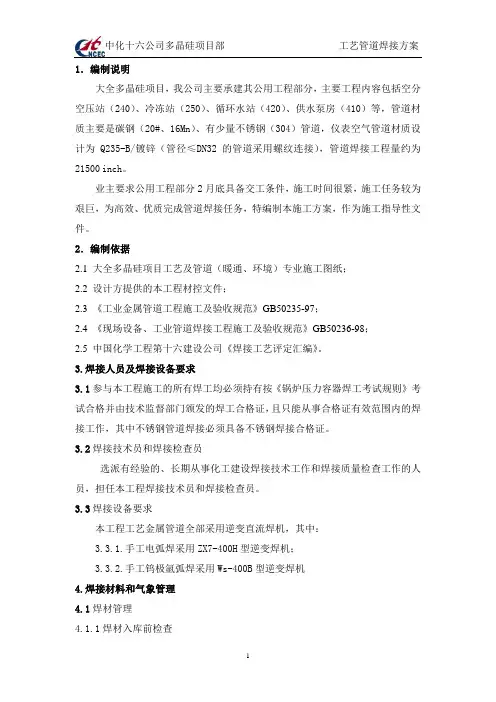

1．编制说明大全多晶硅项目，我公司主要承建其公用工程部分，主要工程内容包括空分空压站（240）、冷冻站（250）、循环水站（420）、供水泵房（410）等，管道材质主要是碳钢（20#、16Mn）、有少量不锈钢（304）管道，仪表空气管道材质设计为Q235-B/镀锌（管径≤DN32的管道采用螺纹连接），管道焊接工程量约为21500inch。
业主要求公用工程部分2月底具备交工条件，施工时间很紧，施工任务较为艰巨，为高效、优质完成管道焊接任务，特编制本施工方案，作为施工指导性文件。
2．编制依据2.1 大全多晶硅项目工艺及管道（暖通、环境）专业施工图纸；2.2 设计方提供的本工程材控文件；2.3 《工业金属管道工程施工及验收规范》GB50235-97；2.4 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98；2.5 中国化学工程第十六建设公司《焊接工艺评定汇编》。
3.焊接人员及焊接设备要求3.1参与本工程施工的所有焊工均必须持有按《锅炉压力容器焊工考试规则》考试合格并由技术监督部门颁发的焊工合格证，且只能从事合格证有效范围内的焊接工作，其中不锈钢管道焊接必须具备不锈钢焊接合格证。
3.2焊接技术员和焊接检查员选派有经验的、长期从事化工建设焊接技术工作和焊接质量检查工作的人员，担任本工程焊接技术员和焊接检查员。
3.3焊接设备要求本工程工艺金属管道全部采用逆变直流焊机，其中：3.3.1.手工电弧焊采用ZX7-400H型逆变焊机；3.3.2.手工钨极氩弧焊采用Ws-400B型逆变焊机4.焊接材料和气象管理4.1焊材管理4.1.1焊材入库前检查焊材入库时,必须对焊材的包装、数量和外观进行检查，并核对合格证、质量证明书。
符合相应标准后才能入库投入使用。
4.1.2焊材保管、烘焙和使用a．专门设置焊材库,并由一名焊材保管员负责焊材的保管、烘焙及发放、回收，并做好各种记录。
b.不同牌号的焊材分开存放和烘焙，并做好标记,防止混用。
焊接工艺管道施工方案最新一、背景介绍随着工业化进程不断加快，焊接工艺在管道施工中扮演着至关重要的角色。
保证管道焊接质量和施工效率，对工程项目的成功实施至关重要。
因此，探讨和总结最新的焊接工艺管道施工方案显得尤为重要。
二、焊接工艺优势•焊接工艺可以实现高强度、密封性好的管道连接，有效提高管道使用寿命。
•焊接工艺更适用于高温、高压等特殊条件下的管道施工，提高了工程的安全性和可靠性。
•焊接施工过程中不受季节和气候限制，适用范围广泛，适合各种工程项目需要。
三、关键技术点1.焊接材料选择：根据管道工作环境、介质特性等因素选择合适的焊接材料，确保焊接连接稳固可靠。
2.焊接工艺优化：采用先进的焊接工艺，结合自动化设备，提高施工效率和焊接质量。
3.焊接质量控制：建立严格的质量控制体系，进行焊接过程监控和检测，确保焊接质量符合标准要求。
4.焊口准备：提前对焊接接口进行清理、打磨等处理，确保焊接接头质量。
5.焊接参数设定：根据管道材料和规格设定合适的焊接参数，保证焊接质量和效率。
四、施工实践最新的焊接工艺管道施工方案在实践中得到了广泛应用。
通过对多个工程项目的实施情况进行调研和总结，发现新方案在提高工程施工效率、减少资源浪费、保证工程质量等方面均取得显著成效。
五、未来展望随着科技的不断发展和工艺技术的不断革新，焊接工艺管道施工方案将会不断完善和优化。
未来，我们可以期待更多智能化、自动化的焊接工艺技术应用于管道施工中，进一步提高工程施工效率和质量，推动工业发展进程。
以上是关于焊接工艺管道施工方案最新的一些介绍和探讨，希望能对相关领域的读者有所启发和帮助。
目录1.工程概况 (2)2.编制依据 (2)3.焊工资格审定 (3)4.焊接工艺评定 (3)5.焊接方法和焊接材料 (5)6.焊前准备 (8)7.焊接施工 (13)8.无损检测 (19)9.焊接质量控制 (27)10.安全文明施工 (27)一、工程概况PE项目是一个新建项目, 本工程具有管道焊接工作量大；低温和耐腐蚀的管道多；管壁厚、管径大；焊接质量要求高, 需要焊工技术好、数量多；无损检测数量巨大, 射线检测（RT）片子数量大；现场焊接条件较差、温度低、冬季时间长等特点。
针对本项目实际情况, 为满足焊接施工质量技术要求和对焊接施工过程、焊接检验等进行严格控制, 特编制此通用焊接施工方案。
二、编制依据1. ASME B31.3 《工艺管道》；2. ASME B31.1 《动力管道》；3. ASME Sec.Ⅸ《焊接评定》；4. ASME Sec.Ⅴ《无损检测》；5. 现场设计图纸及施工技术要求；三、焊工资格审定焊工考试必须按俄罗斯当地法律规范, 获取当地焊工合格证, 才能现场施工；四、焊接工艺评定1.在焊工考试和工程焊接施工前均应对被焊接材料进行焊接工艺评定, 以保证用于实际产品施焊的焊接工艺的可靠性；2.焊接工艺评定执行ASME Sec.Ⅸ《焊接评定》；3.焊接工程师根据工程项目情况确定焊接工艺评定的项目, 并根据业主要求在现场从新做焊接工艺评定试验；4、焊接工程师应事先制定“焊接工艺评定试验方案”, 并填写“焊接工艺规程”；5.由本公司合格焊工按“焊接工艺规程”的要求进行试件的焊接；并由焊接检查员准确填写施焊过程中的原始记录；6.焊接结束后, 进行试件的外观检查、无损检测（RT）、试样的加工和试验等, 并作好相应记录和取得相关试验报告；7、需要进行焊后热处理的试件, 试样加工应在热处理和硬度检查合格后进行；8、如果试验结果不符合要求,则应分析原因重新进行评定。
若不合格的原因是由于工艺参数的问题,则应修改“焊接工艺规程”, 调整工艺参数, 重新进行评定；9、焊接工艺评定试验结束后, 由焊接责任师根据原始记录和检查、试验报告填写“焊接工艺评定报告”, 焊接工艺评定报告由项目总工程师审核, 交由公司总工程师批准执行；10、焊接工艺评定报告原件交公司压力容器办公室保管和存档, 各施工项目所需的焊接工艺评定报告由公司压力容器办公室提供复印件。
工艺管道焊接方案一、方案概述二、焊接材料选择1.焊接材料应符合相关的标准和规范要求，如焊丝、焊材等。
2.焊接材料的选择应考虑管道的材质、工作温度和压力等因素。
三、焊接设备和工具1.焊接设备应符合国家安全标准，并经过定期维护和检修。
2.焊接工具包括焊接机、焊枪、电焊剂、夹具等。
这些工具应保持清洁，并在使用前进行检查和测试。
四、焊接工艺1.清理管道表面：焊接前，应清洁管道表面，除去油脂、污垢和氧化物等物质。
2.预热：对大直径管道和厚壁管道进行焊接时，应进行预热，以消除焊接应力和提高焊接质量。
3.焊接方法：可以选择手工电弧焊、氩弧焊、TIG焊接等方法，根据管道材质和焊接要求来确定具体的焊接方法。
4.焊接顺序：焊接顺序应从上部开始，逐渐焊接到下部。
焊接接头应均匀地分布于整个管道上，以确保管道的均衡性和稳定性。
5.焊接参数：焊接参数如电流、电压、焊接速度等应根据管道材质和规格来确定，并根据实际情况进行调整和优化。
6.检查和修复：焊接完成后，应对焊缝进行检查，如发现缺陷或不合格，应及时修复。
五、质量控制1.质量检查：对焊接前、焊接过程和焊接后的管道进行质量检查，包括焊缝质量、尺寸、密封性等。
2.焊接工艺评定：焊工应经过相关的资格评定，定期进行焊接工艺评定。
3.焊接记录：对每次焊接进行记录，并保存相关的焊接记录表和焊接参数曲线等。
4.焊接缺陷处理：如发现焊接缺陷，应及时进行修复或重做。
六、安全防护1.焊接过程中，操作人员应穿戴好防护用品，如焊接头盔、防护眼镜、防护手套等。
2.切勿触摸焊接电弧，以免造成电击伤害。
3.确保周围环境的通风良好，避免有害气体积聚。
4.在高温工作区域，要加强防火、防爆措施。
七、环境保护1.焊接废气和废渣的处理应符合环保要求，并采取相应的措施，如通风设备、过滤器等。
2.废弃物和废液的处理应按照相关的规定进行，不得随意倾倒。
八、总结本工艺管道焊接方案提供了一套操作规程和技术要求，以确保焊接过程的高质量和安全可靠。
现场工艺管道焊接施工方案
一、前言
现场工艺管道焊接是工程建设过程中重要的一环，施工方案的制定直接关系到工程质量和进度。
本文将就现场工艺管道焊接施工方案进行探讨，旨在提高焊接质量、保障工程安全。
二、施工准备
1. 检查焊接设备
在进行现场工艺管道焊接前，需要对焊接设备进行检查，确保设备完好，焊接电源稳定。
2. 准备焊接材料
准备好焊接所需的材料，包括焊条、焊丝等，并进行检验，确保质量合格。
3. 安全防护
在施工现场设置好安全警示标志，并配备好必要的防护装备，确保工人安全。
三、焊接工艺
1. 焊接方法选择
根据管道材质和厚度，选择合适的焊接方法，如手工电弧焊、气体保护焊等。
2. 焊接工艺参数设定
根据焊接材料的要求，合理设定焊接电流、电压等参数，确保焊接质量。
3. 焊接顺序控制
控制焊接顺序，通常应从低温管道焊接开始，逐渐转移到高温管道焊接，确保整体焊接质量。
4. 焊接质量检测
焊接完成后，进行质量检测，包括外观检查、无损检测等，确保焊缝质量符合要求。
四、焊接完工
1. 焊接完工验收
焊接完成后，进行现场验收，检查焊缝质量、外观是否符合要求。
2. 焊接记录保存
对焊接过程进行记录并保存，包括焊接工艺参数、焊接质量检测报告等，作为日后参考。
五、总结与展望
现场工艺管道焊接是工程建设中不可或缺的一环，通过合理制定施工方案，可以提高焊接质量、保障工程安全。
未来，我们将进一步完善焊接技术，提高工程品质，为工程建设贡献力量。
以上就是关于现场工艺管道焊接施工方案的探讨，希朹对工程建设中的焊接工作有所帮助。
工艺管道焊接施工方案编制：审核：批准：目录1.编制说明·······································22.工程概况 (2)3.施工组织 (3)4.施工机具 (4)5.施工方法和工艺措施 (5)6.焊接检验 (10)7.焊缝返工 (11)8.焊接质量控制点 (11)9.危险源分析 (12)10，施工HSE措施 (14)工艺管道焊接方案一，编制说明和依据1，编制说明本方案为神华包头煤制烯烃项目，全厂外管廊工艺管道安装，焊接方案。
本方案重点叙述了金属管道安装，焊接，施工方法、质量检验、质量保证措施，对管道的吹扫试压仅作了一般原则性的规定。
具体详细方案要根据现场实际情况作出切实、合理、可行的试压，吹扫，冲洗方案。
本方案根据设计文件，业主、EPCM等有关领导人的意见要求编制，不是很完善，如有的地方可作必要的修改和补充。
2，编制依据2，1招标文件及施工图纸，设计说明2，2施工验收规范1.1 编制目的本方案适用于全厂外管廊工艺管道安装焊接。
为了神华煤制烯烃项目全厂外管廊，能够顺利进行，安全，质量，进度，满足业主的要求，各项技术指标达到和满足设计，国家标准的要求。
2，编制依据施工图纸；设计文件神华包头煤制烯烃项目管理规定和国家相应施工验收标准。
本工程，管道材质主要有：碳钢、不锈钢、耐热合金钢和低温钢等。
参照国家以及相关行业标准规范GB50235-2010，工业金属管道施工及验收规范GB50236-2011，现场设备，工艺管道焊接工程施工及验收规范GB50184-2010，工业金属管道工程质量检验评定标准GB50185-93，工业设备及管道绝热工程质量检验评定标准SH3501-2002，石油化工剧毒，可燃介质管道工程施工及验收规范GB/T3323-2005，金属熔化焊焊接接头射线照相GB985-88，气焊，手工电弧焊及气体保护焊焊缝坡口基本形式与尺寸，GB983-95，不锈钢焊条GB5117-95，碳钢焊条GB5118-95，低合金钢焊条GB/T8110-95，气保焊，碳钢，低合金钢焊丝GB/T14957-94，熔化焊用焊丝GB/T14958-94，气保焊用焊丝GB/T4241-2006，焊接用不锈钢盘条，《焊丝》GB/T19419-2003，焊接管理，任务与职责GB8923-88，涂装前钢材表面锈蚀等级和除锈等级GB/T19866-2005，焊接工艺规程及评论的一般原则YB/T5092-2005，焊接用不锈钢焊丝SH3520-91，石化铬钼耐热钢焊接工艺规程SH3525-2004，石油化工低温钢焊接工艺规程SH3526-99，石油化工异种钢焊接规程JB4708-2000，钢制压力容器焊接工艺评定JB4709-2007，钢制压力容器焊接工艺规程JB4730-2005，金属熔化焊焊接接头射线照相JB/T3223-96，焊接材料质量管理规程二，工程概况2.1工程概述全厂外管廊分三个标段：A、B、C1，A标段：2、3、8、9、10、12、13、14、17、24、25、十一个管廊，工艺管道约：33637.9米，其中：碳钢无缝管：22931.9米，碳钢有缝管：4887.3米，合金钢管：2157.9米，不锈钢管：4200.8米，焊接：132961达因数。
一、项目背景随着我国工业的快速发展，工艺管道作为工业生产中的重要组成部分，其焊接质量直接影响到整个生产过程的稳定性和安全性。
为确保工艺管道焊接质量，提高焊接效率，降低生产成本，特制定本专项方案。
二、项目目标1. 确保焊接质量，满足相关标准和规范要求。
2. 提高焊接效率，缩短工期。
3. 降低焊接成本，提高经济效益。
4. 提高焊接人员技能水平，培养专业人才。
三、焊接工艺1. 焊接方法：采用手工电弧焊（TIG焊、MIG焊、手工电弧焊等）和气体保护焊（CO2气体保护焊、混合气体保护焊等）。
2. 焊接材料：选用符合国家标准的焊条、焊丝、保护气体等焊接材料。
3. 焊接设备：配置符合要求的焊接设备，如焊接电源、焊接机头、气体发生器、气瓶等。
4. 焊接参数：根据焊接材料和焊接要求，确定合适的焊接电流、电压、焊接速度、保护气体流量等参数。
四、焊接质量控制1. 焊接前检查：对焊接材料、焊接设备、焊接场地进行严格检查，确保符合焊接要求。
2. 焊接过程控制：严格按照焊接工艺要求进行焊接，确保焊接过程稳定、可靠。
3. 焊接后检查：对焊接接头进行外观检查、无损检测（如射线探伤、超声波探伤等），确保焊接质量符合要求。
4. 焊接记录：详细记录焊接过程，包括焊接参数、焊接人员、焊接时间等，便于追溯和查询。
五、焊接人员培训与管理1. 焊接人员培训：对新员工进行焊接技能培训，提高焊接人员技能水平。
2. 焊接人员考核：定期对焊接人员进行考核，确保其具备焊接操作能力。
3. 焊接人员管理：建立健全焊接人员管理制度，明确焊接人员职责，确保焊接质量。
六、应急预案1. 焊接事故预防：加强焊接现场安全管理，防止焊接事故发生。
2. 焊接事故处理：一旦发生焊接事故，立即启动应急预案，采取措施进行处理。
3. 焊接事故调查：对焊接事故进行调查分析，找出事故原因，防止类似事故再次发生。
七、项目实施与验收1. 项目实施：按照本方案要求，有序开展工艺管道焊接工作。
1编制说明为了保证管道的焊接工程质量，满足设计和生产对工艺的要求，特编制本方案。
本方案作为施焊过程中必须遵守的焊接技术文件，和合格焊接工艺评定一起作为编制焊接工艺卡的依据。
本方案经业主、监理审查通过后，即可用于指导本工艺管道的焊接工作，其所规定的内容与其它方案不符时，一律以本方案为准。
各有关人员要严格依照执行，加强工艺纪律，以确保工艺管道焊接质量和进度。
在管道安装焊接过程中，将以焊接工艺卡的形式对本方案进行进一步细化，并下发作业班组进行技术交底，用于具体地指导具体部位的焊接施工。
本方案在实施过程中若有设计修改或不合适之处，也将以焊接工艺卡的形式对之进行修改，补充完善，并下发指导施焊。
2编制依据1）辽阳石油化工设计院提供的设计施工图纸2）《工业金属管道工程施工及验收规范》（GB50235-2010）3)《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）4)《钢制压力容器焊接工艺评定》（JB4708-2000）5)《蒸汽锅炉安全技术监察规程》（劳部发[1996]276号）6《锅炉压力容器压力管道焊工考试与管理规则》国质检锅[2002]109号7）《焊接材料质量管理规程》 JB/T3223-968）评定合格的焊接工艺评定9）《化工金属管道工程施工及验收规范》 HG20225－9510）《压力容器无损检测》 JB4730-200511）《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501-20113工程概况濮阳永金化工有限责任公司20万吨/年产乙二醇工程主管廊区铬钼合金钢安装工程。
3.1工程特点1）、管径大、管壁厚、焊接难度大。
2）焊接时技术条件要求苛刻，焊接难度大。
4被焊材料的理化性能和焊接性能各区中管道材料有铬钼合金钢12Cr1MoVG一种。
12Cr1MoVG的化学成分及物理性能见表1表1 各种管材的化学成分及力学性能（％）5焊接技术管理5.1焊接工艺评定本工程焊接工艺评定按《蒸汽锅炉安全技术监察规程》（劳部发[1996]276号）、《钢制压力容器焊接工艺评定》(JB4708-2000)和《现场设备、工业管道焊接工程施工及验收规范》（GB50236－98）等进行焊接试验、评定。
