白光干涉仪介绍

白光干涉仪工作原理
白光干涉仪是一种使用白光进行干涉实验的仪器，其工作原理基于光的干涉现象。

白光干涉仪由两个反射镜、一个分光镜和一个检测器组成。

它的基本工作原理可以分为以下几个步骤：
1. 白光的分光：白光经过分光镜后会被分成多个不同波长的光束，每个波长对应着一种颜色。

2. 光束的分割：分光镜会将不同波长的光束分成两束光线，一束称为参考光束，另一束称为待测光束。

3. 光束的反射：这两束光线在反射镜上产生反射，并被反射回分光镜。

4. 光束的合成：反射回来的光线再次经过分光镜后会合成为一个干涉图样。

由于白光由多种波长的光组成，因此会产生多个干涉图样，每个波长对应一个图样，整体呈现出彩色的干涉图样。

5. 干涉图样的检测：干涉图样被检测器接收到，并转换成电信号。

通过测量这些电信号的强度和相位差，我们可以推断出待测样品的光学性质和形态信息。

总的来说，白光干涉仪通过将白光分解成不同波长的光束，然
后将这些光束反射、合成和干涉，最终产生出彩色的干涉图样。

通过对干涉图样的检测和分析，可以获得待测样品的光学信息。

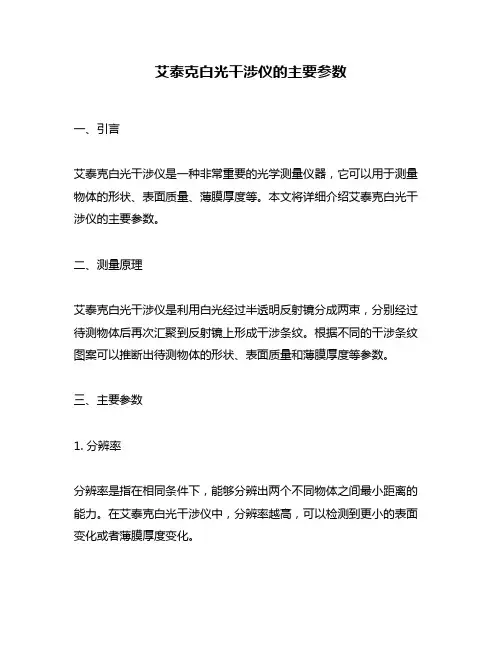

艾泰克白光干涉仪的主要参数一、引言艾泰克白光干涉仪是一种非常重要的光学测量仪器，它可以用于测量物体的形状、表面质量、薄膜厚度等。

本文将详细介绍艾泰克白光干涉仪的主要参数。

二、测量原理艾泰克白光干涉仪是利用白光经过半透明反射镜分成两束，分别经过待测物体后再次汇聚到反射镜上形成干涉条纹。

根据不同的干涉条纹图案可以推断出待测物体的形状、表面质量和薄膜厚度等参数。

三、主要参数1. 分辨率分辨率是指在相同条件下，能够分辨出两个不同物体之间最小距离的能力。

在艾泰克白光干涉仪中，分辨率越高，可以检测到更小的表面变化或者薄膜厚度变化。

2. 灵敏度灵敏度指在一定范围内能够检测到最小位移或者表面高低差值。

在艾泰克白光干涉仪中，灵敏度越高，可以检测到更小的位移或者表面高低差值。

3. 测量范围测量范围是指在艾泰克白光干涉仪中能够测量到的最大高度或者薄膜厚度。

一般来说，测量范围越大，可以适用于更广泛的应用场景。

4. 光源艾泰克白光干涉仪的光源一般采用氙灯或者LED灯。

氙灯具有较高的亮度和稳定性，但是使用寿命较短。

LED灯具有长寿命和低功耗等优点。

5. 采集速率采集速率是指在单位时间内能够采集到多少条数据。

在艾泰克白光干涉仪中，采集速率越快，则可以更快地获取到待测物体的形状、表面质量和薄膜厚度等参数。

6. 数据处理方式艾泰克白光干涉仪的数据处理方式一般分为在线处理和离线处理两种方式。

在线处理可以实时获取待测物体的形状、表面质量和薄膜厚度等参数，离线处理则需要将采集到的数据保存下来后再进行处理。

四、应用场景艾泰克白光干涉仪可以广泛应用于汽车制造、电子制造、航空航天等领域。

例如，可以用于检测汽车表面的涂层质量、电子元器件的尺寸精度等。

五、总结艾泰克白光干涉仪是一种非常重要的光学测量仪器，具有分辨率高、灵敏度高、测量范围大等优点。

在应用中需要根据具体情况选择合适的光源和数据处理方式，以及选择适当的测量范围和采集速率。

白光干涉仪的原理及应用一、原理介绍白光干涉仪是一种利用光波的干涉现象来测量物体表面形态的仪器。

它利用了光波的相干性原理，通过将光分为两个不同的路径，然后再使它们重新相遇，观察到干涉现象来测量物体的形态。

白光干涉仪的基本原理是利用Michelson干涉仪的工作原理，通过使用一束单色光束和一束白光束进行干涉而得到的干涉条纹，来测量物体的形状、薄膜的厚度等参数。

二、白光干涉仪的基本构成白光干涉仪由以下几个部分组成：1.光源：白光干涉仪一般使用白炽灯、钠灯或氘灯作为光源。

这些光源会发出一种宽光谱的光束，使得可以获得多个不同波长的光，从而形成干涉条纹。

2.分光装置：白光干涉仪通常采用Michelson干涉仪的布局，其中的分光装置用来将光分为两个不同的路径。

常见的分光装置有像乐醇棱镜、分光镜等。

3.干涉装置：干涉装置是指将两束光束再次合并并进行干涉的部分。

常见的干涉装置如Michelson干涉仪中的半反射镜和平板玻璃。

4.接收装置：接收装置用来接收干涉条纹并将其转化成可观察的图像。

常见的接收装置有像鼠、CCD相机等。

三、白光干涉仪的应用白光干涉仪在很多领域中都有广泛的应用，下面列举了一些常见的应用场景：1.快速测量物体形状：白光干涉仪可以利用干涉条纹的变化来测量物体的形状。

通过记录干涉条纹的位置和形态，可以得到物体表面的高度信息，从而实现对物体形状的快速测量。

这种应用广泛用于工业领域中的质量控制和产品检测。

2.薄膜厚度测量：白光干涉仪可以通过测量干涉条纹的移动来确定薄膜的厚度。

当一束光经过薄膜后，在干涉条纹上会出现位移。

通过测量出位移的大小，可以计算出薄膜的厚度。

这种方法在光学薄膜制备和表面处理等领域中有广泛的应用。

3.表面质量评估：白光干涉仪可以通过测量物体表面的几何形状来评估表面质量。

利用干涉仪可以测量出物体表面的起伏、平整度等参数，从而得到表面的质量评估结果。

4.生物医学应用：白光干涉仪在生物医学领域中也有广泛的应用。

白光干涉仪使用方法
白光干涉仪是一种用来测量光学元件表面形貌或者材料折射率的工具。

它利用分束器将一束白光分成两束，并分别经过待测样品和参考面后再合成在一起，产生干涉条纹，通过观察和分析干涉条纹的形态、数量和间距等特征来推导出被测物体的表面高度差或者折射率信息。

白光干涉仪使用方法：
1、调整平面反射镜：将左边的平面反射镜向右移动，直到上方的光源像在左下角。

2、调整分束器：将分束器向右缓慢旋转，观察左侧和右侧的屏幕上是否出现亮度变化。

找到最亮的位置。

3、调整平行度：将右侧镜子稍微调整一下，使得两个屏幕上的波纹条纹清晰、平行。

4、观察干涉图案：在右侧镜子前加入待测物品，观察干涉图案。

如果需要进行更精细的测量，可以通过调整平面反射镜的位置来改变干涉图案。

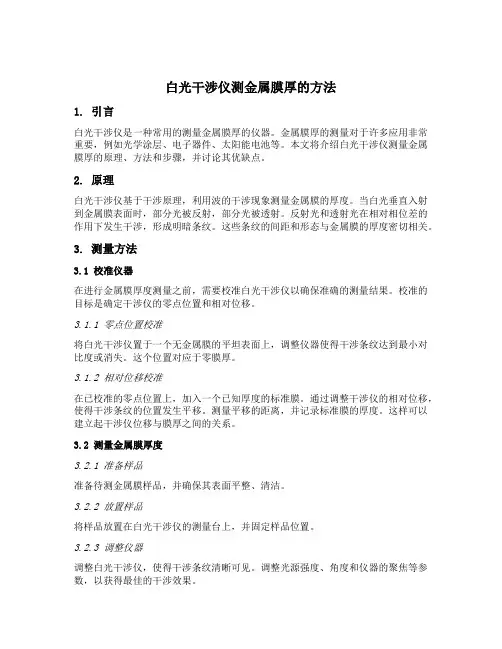

白光干涉仪测金属膜厚的方法1. 引言白光干涉仪是一种常用的测量金属膜厚的仪器。

金属膜厚的测量对于许多应用非常重要，例如光学涂层、电子器件、太阳能电池等。

本文将介绍白光干涉仪测量金属膜厚的原理、方法和步骤，并讨论其优缺点。

2. 原理白光干涉仪基于干涉原理，利用波的干涉现象测量金属膜的厚度。

当白光垂直入射到金属膜表面时，部分光被反射，部分光被透射。

反射光和透射光在相对相位差的作用下发生干涉，形成明暗条纹。

这些条纹的间距和形态与金属膜的厚度密切相关。

3. 测量方法3.1 校准仪器在进行金属膜厚度测量之前，需要校准白光干涉仪以确保准确的测量结果。

校准的目标是确定干涉仪的零点位置和相对位移。

3.1.1 零点位置校准将白光干涉仪置于一个无金属膜的平坦表面上，调整仪器使得干涉条纹达到最小对比度或消失。

这个位置对应于零膜厚。

3.1.2 相对位移校准在已校准的零点位置上，加入一个已知厚度的标准膜。

通过调整干涉仪的相对位移，使得干涉条纹的位置发生平移。

测量平移的距离，并记录标准膜的厚度。

这样可以建立起干涉仪位移与膜厚之间的关系。

3.2 测量金属膜厚度3.2.1 准备样品准备待测金属膜样品，并确保其表面平整、清洁。

3.2.2 放置样品将样品放置在白光干涉仪的测量台上，并固定样品位置。

3.2.3 调整仪器调整白光干涉仪，使得干涉条纹清晰可见。

调整光源强度、角度和仪器的聚焦等参数，以获得最佳的干涉效果。

3.2.4 测量膜厚记录干涉条纹的位置，并使用之前校准得到的位移与膜厚关系，计算出金属膜的厚度。

3.2.5 重复测量为了提高测量的准确性，可以重复测量多次，并取平均值作为最终的结果。

4. 优缺点4.1 优点•非接触式测量：白光干涉仪可以在不破坏样品的情况下进行测量，适用于脆弱或敏感的材料。

•高精度：白光干涉仪可以实现亚纳米级的膜厚测量精度。

•宽波长范围：白光干涉仪可以适用于不同波长范围的金属膜测量。

4.2 缺点•有限的适用范围：白光干涉仪对于高反射率或低反射率的金属膜可能不适用。

基恩士白光干涉仪检测限值-概述说明以及解释1.引言1.1 概述基恩士白光干涉仪是一种常用于表面形貌和薄膜膜厚测量的精密仪器。

通过干涉原理，它能够测量出样品表面的微小高低起伏，以及膜厚的变化情况。

这种仪器具有高精度、快速测量、非接触性等特点，被广泛应用于光学、半导体、电子等领域。

本文将着重介绍基恩士白光干涉仪的检测限值，即在不同条件下的最小可测量值。

通过分析检测原理和仪器性能，可以确定基恩士白光干涉仪在实际应用中的测量范围和精度，为用户提供参考和指导。

1.2 文章结构文章结构部分:本文分为引言、正文和结论三部分组成。

在引言部分中，将对基恩士白光干涉仪的检测限值进行介绍，包括概述、文章结构和目的。

在正文部分中，将详细介绍基恩士白光干涉仪的简介、检测原理和检测限值分析。

最后，在结论部分中对文章进行总结，探讨基恩士白光干涉仪在实际应用中的前景，并展望未来的发展方向。

整个文结构清晰，内容详实，旨在全面介绍基恩士白光干涉仪的检测限值。

1.3 目的：本文旨在探讨基恩士白光干涉仪在光学检测领域中的应用，并分析其检测限值。

通过对基恩士白光干涉仪的简介、检测原理和检测限值进行详细阐述，旨在帮助读者深入了解该仪器的工作原理和性能特点。

同时，本文还将探讨该技术在实际应用中的潜在前景，为相关领域的研究和应用提供参考和借鉴。

通过本文的研究，希望读者能够认识到基恩士白光干涉仪在光学领域中的重要性，以及其在科学研究和工程实践中的广泛应用价值。

2.正文2.1 基恩士白光干涉仪简介基恩士白光干涉仪是一种高精度的光学检测仪器，通常用于表面形貌测量、薄膜厚度测量、折射率测量等领域。

该仪器利用干涉原理，通过将光波分为两路，然后让它们重新相交产生干涉条纹，从而测量待测物体表面或薄膜的参数。

基恩士白光干涉仪具有高分辨率、高精度、非接触、快速测量等优点，广泛应用于科学研究、工业生产等领域。

其原理是利用光的干涉效应来测量目标物体的表面形貌或薄膜厚度。

白光干涉仪测量显示高度的原理解释说明以及概述1. 引言1.1 概述在现代科学和工程领域中，测量显示高度是非常重要的任务之一。

白光干涉仪作为一种精密的测量仪器，被广泛应用于各个领域，如光学、材料科学、半导体制备等。

它通过干涉现象来实现对表面高度差异的精确测量。

本篇文章将详细介绍白光干涉仪的原理，并解释说明其测量显示高度的原理。

1.2 文章结构本文主要分为五个部分。

引言部分对白光干涉仪测量显示高度的原理进行了概述，并阐明本文的目的。

第二部分将详细讨论白光干涉现象以及干涉仪组成与工作原理。

第三部分将介绍使用和操作白光干涉仪时需要注意的设置、调整、测量步骤以及数据记录与分析方法。

第四部分将讨论白光干涉仪在不同应用领域中的应用情况，并探讨其技术局限性。

最后，结论与展望部分将总结本文所述内容，并展望白光干涉仪在未来的改进与发展方向。

1.3 目的本文的目的是为读者提供一个全面且清晰的了解白光干涉仪测量显示高度原理的资料。

通过阐述白光干涉现象、干涉仪的组成与工作原理，以及使用和操作方法，让读者能够更好地理解白光干涉仪这一测量仪器，并掌握其在实际应用中的技术要点和注意事项。

同时，对于白光干涉仪在不同领域的应用情况和技术局限性进行详细阐述，以期引发读者对该领域未来发展方向的思考。

2. 白光干涉仪的原理2.1 白光干涉现象白光干涉是指当宽谱连续光通过两个光学路径，再经过重合时所产生的干涉现象。

这是由于不同波长的光在不同程度上会产生相位差而导致的。

2.2 干涉仪组成与工作原理白光干涉仪主要由一个分束器、两个反射镜和一个待测物体构成。

简单来说，分束器将入射的白光分成两束相干的准平行光，然后通过调整反射镜使得两束平行光以不同的角度照射待测物体。

反射镜将经过物体后返回的反射光重新汇聚，再次经过分束器。

接下来，利用一台增加了直流延迟信号电压的扫描仪对返回的平行光进行扫描，并用一个探测器记录振动条纹信号。

2.3 测量显示高度的原理白光干涉仪可以利用其原理和构造通过显示出截面图或者等高线来测试并观察表面高度的变化情况。

优可测白光干涉仪操作手册
（最新版）
目录
1.优可测白光干涉仪简介
2.白光干涉仪的扫描原理和扫描范围
3.被测物的反射率和显示分辨率
4.白光干涉仪的优点
5.操作手册的概述
正文
一、优可测白光干涉仪简介
优可测白光干涉仪是一种高精度的测量仪器，具有强大的测量功能。

其产品型号为 NA500，像素高达 500 万，能够准确地测量出被测物的各项数据。

二、白光干涉仪的扫描原理和扫描范围
白光干涉仪的扫描原理是利用白光进行干涉测量，其扫描范围可达100um。

这种测量原理具有干涉长度短、干涉条纹可见度大、容易辨别 o 度条纹等优点。

三、被测物的反射率和显示分辨率
优可测白光干涉仪可测量的被测物反射率范围为 0.02%~100%，显示分辨率高达 0.001nm。

这些数据参数保证了测量结果的准确性和可靠性。

四、白光干涉仪的优点
白光干涉仪具有许多优点，如干涉长度短、干涉条纹可见度大、容易辨别 o 度条纹等，这些优点使得它在测量领域具有广泛的应用。

五、操作手册的概述
优可测白光干涉仪的操作手册提供了详细的操作步骤和方法，包括仪器的安装、调试、测量、维护等方面的内容。

通过阅读操作手册，用户可以更好地了解仪器的性能和使用方法，从而提高测量效率和精度。

总之，优可测白光干涉仪是一款高精度、高效率的测量仪器，广泛应用于各种测量领域。

白光干涉仪是什么？白光干涉仪是一种光学轮廓仪，是一款用于对各种精密器件及材料表面进行亚纳米级测量的检测仪器。

它是以白光干涉技术为原理、结合精密Z向扫描模块、3D建模算法等对器件表面进行非接触式扫描并建立表面3D图像，通过系统软件对器件表面3D图像进行数据处理与分析，并获取反映器件表面质量的2D、3D参数，从而实现器件表面形貌3D测量的光学检测仪器。

白光干涉仪的功能非常强大！1)一体化操作的测量与分析软件，操作无须进行切换界面，预先设置好配置参数再进行测量，软件自动统计测量数据并提供数据报表导出功能，即可快速实现批量测量功能。

2)测量中提供自动多区域测量功能、批量测量、自动聚焦、自动调亮度等自动化功能。

3)测量中提供拼接测量功能。

4)分析中提供调整位置、纠正、滤波、提取四大模块的数据处理功能，其中调整位置包括图像校平、镜像等功能；纠正包括空间滤波、修描、尖峰去噪等功能；滤波包括去除外形、标准滤波、过滤频谱等功能；提取包括提取区域和提取剖面等功能。

5)分析中提供粗糙度分析、几何轮廓分析、结构分析、频率分析、功能分析等五大分析功能，其中粗糙度分析包括依据国际标准的ISO4287的线粗糙度、ISO25178面粗糙度、ISO12781平整度等全参数分析功能；几何轮廓分析包括台阶高、距离、角度、曲率等特征测量和直线度、圆度形位公差评定等功能；结构分析包括孔洞体积和波谷深度等；频率分析包括纹理方向和频谱分析等功能；功能分析包括SK参数和体积参数等功能。

6)分析中同时提供一键分析和多文件分析等辅助分析功能，设置分析模板，结合测量中提供的自动测量和批量测量功能，可实现对小尺寸精密器件的批量测量并直接获取分析数据的功能。

白光干涉仪应用非常广泛！可广泛应用于半导体制造及封装工艺检测、3C电子玻璃屏及其精密配件、光学加工、微纳材料及制造、汽车零部件、MEMS器件等超精密加工行业及航空航天、国防军工、科研院所等领域中。

可测各类从超光滑到粗糙、低反射率到高反射率的物体表面，从纳米到微米级别工件的粗糙度、平整度、微观几何轮廓、曲率等，提供依据ISO/ASME/EUR/GBT四大国内外标准共计300余种2D、3D参数作为评价标准。
