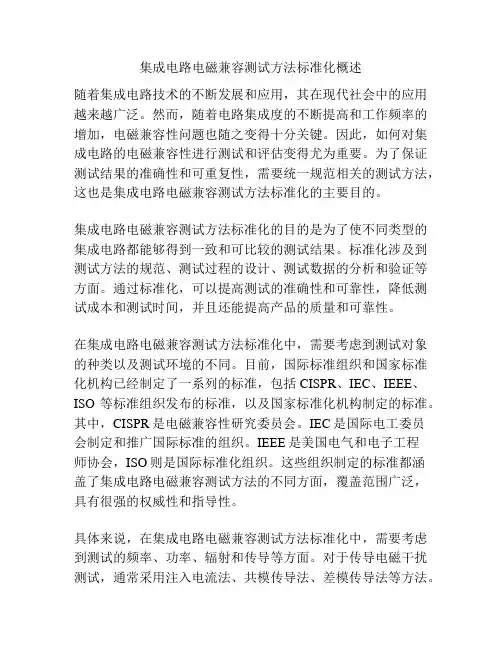

集成电路电磁兼容测试方法标准化概述随着集成电路技术的不断发展和应用，其在现代社会中的应用越来越广泛。

然而，随着电路集成度的不断提高和工作频率的增加，电磁兼容性问题也随之变得十分关键。

因此，如何对集成电路的电磁兼容性进行测试和评估变得尤为重要。

为了保证测试结果的准确性和可重复性，需要统一规范相关的测试方法，这也是集成电路电磁兼容测试方法标准化的主要目的。

集成电路电磁兼容测试方法标准化的目的是为了使不同类型的集成电路都能够得到一致和可比较的测试结果。

标准化涉及到测试方法的规范、测试过程的设计、测试数据的分析和验证等方面。

通过标准化，可以提高测试的准确性和可靠性，降低测试成本和测试时间，并且还能提高产品的质量和可靠性。

在集成电路电磁兼容测试方法标准化中，需要考虑到测试对象的种类以及测试环境的不同。

目前，国际标准组织和国家标准化机构已经制定了一系列的标准，包括CISPR、IEC、IEEE、ISO等标准组织发布的标准，以及国家标准化机构制定的标准。

其中，CISPR是电磁兼容性研究委员会。

IEC是国际电工委员会制定和推广国际标准的组织。

IEEE是美国电气和电子工程师协会，ISO则是国际标准化组织。

这些组织制定的标准都涵盖了集成电路电磁兼容测试方法的不同方面，覆盖范围广泛，具有很强的权威性和指导性。

具体来说，在集成电路电磁兼容测试方法标准化中，需要考虑到测试的频率、功率、辐射和传导等方面。

对于传导电磁干扰测试，通常采用注入电流法、共模传导法、差模传导法等方法。

而对于辐射电磁干扰测试，则可以采用近场扫描法、远场扫描法等方法。

此外，还需要考虑到测试照明、接地和防护等方面的问题。

总之，集成电路电磁兼容测试方法标准化是十分重要的，它可以保证测试的准确性和可靠性，提高产品的质量和可靠性，并且降低测试成本和实施难度。

未来，我们需要进一步完善和发展关于集成电路电磁兼容测试方法的标准，以应对不断变化和升级的技术要求。

芯片集成电路电磁兼容测试技术摘要：当今，集成电路的电磁兼容性越来越受到重视，芯片电磁兼容(EMC)技术关乎整机电子系统及其周围电子器件的运行的安全可靠性，电磁兼容性。

电子设备和系统的生产商努力改进他们的产品以满足电磁兼容规范，降低电磁发射和增强抗干扰能力, 集成电路（IC）的电磁兼容性（EMC）的测试方法正受到越来越多的关注,文章基于国内外资料调研和课题组的研究成果, 介绍了器件级(IC)EMC测试方面的发展现状，测试标准，详细介绍了器件级(IC)主要的电磁兼容测试方法。

关键词：标准集成电路电磁兼容电磁辐射 GTEM小室TEM小室1、集成电路电磁兼容项目背景近年来，世界范围内电子产品正在以无线、便携、多功能和专业化的趋势快速发展，集成电路在数字电子产品与电子系统中越来越重要，使用的程度也在随着集成电路产业的发展不断加深，从摩尔定律提出至今，集成电路就基本保持每2年集成度翻一倍、但是价格却减半的发展趋势。

尤其是近些年来，IC 芯片的频率越来越高，所集成的晶体管数目越来越多， IC芯片自身的供电电压越来越低，加工芯片的特征尺寸进一步减小，越来越多的功能，甚至是一个完整的系统都能够被集成到单个芯片之中。

图1 IC发展总体趋势图2 IC性能发展趋势根据SEMI的分析报告，全球半导体市场从2015到2025年的预期份额，包括了各类型芯⽚所占的份额。

相⽚2015年的3427亿美元，预计在2025的市场份额将会达到6556亿美元，复合增长率为6.7%。

集成电路的快速发展，这为集成电路的大范围、多层次应用奠定了基础。

尤其在消费类产品领域，这种发展趋势尤为明显，各种数码类产品的普及就是很好的说明。

图3各类型芯⽚所占的份额图4 各尺寸芯⽚所占的份额这种快速发展也造成了电子系统电磁兼容性问题的日益突出，芯⽚复杂性、IO口的数量、⽚作频率、瞬态电流都会有所增加，这些发展均使得芯片级电磁兼容显得尤为突出，更高的集成度和使用密度，是片内和片外耦合的发生几率大大提高。

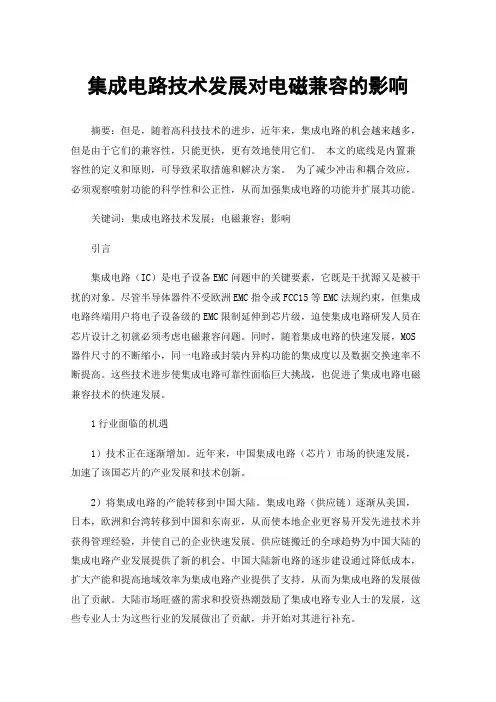

集成电路技术发展对电磁兼容的影响摘要：但是，随着高科技技术的进步，近年来，集成电路的机会越来越多，但是由于它们的兼容性，只能更快，更有效地使用它们。

本文的底线是内置兼容性的定义和原则，可导致采取措施和解决方案。

为了减少冲击和耦合效应，必须观察喷射功能的科学性和公正性，从而加强集成电路的功能并扩展其功能。

关键词：集成电路技术发展；电磁兼容；影响引言集成电路（IC）是电子设备EMC问题中的关键要素，它既是干扰源又是被干扰的对象。

尽管半导体器件不受欧洲EMC指令或FCC15等EMC法规约束，但集成电路终端用户将电子设备级的EMC限制延伸到芯片级，迫使集成电路研发人员在芯片设计之初就必须考虑电磁兼容问题。

同时，随着集成电路的快速发展，MOS 器件尺寸的不断缩小，同一电路或封装内异构功能的集成度以及数据交换速率不断提高。

这些技术进步使集成电路可靠性面临巨大挑战，也促进了集成电路电磁兼容技术的快速发展。

1行业面临的机遇1）技术正在逐渐增加。

近年来，中国集成电路（芯片）市场的快速发展，加速了该国芯片的产业发展和技术创新。

2）将集成电路的产能转移到中国大陆。

集成电路（供应链）逐渐从美国，日本，欧洲和台湾转移到中国和东南亚，从而使本地企业更容易开发先进技术并获得管理经验，并使自己的企业快速发展。

供应链搬迁的全球趋势为中国大陆的集成电路产业发展提供了新的机会。

中国大陆新电路的逐步建设通过降低成本，扩大产能和提高地域效率为集成电路产业提供了支持，从而为集成电路的发展做出了贡献。

大陆市场旺盛的需求和投资热潮鼓励了集成电路专业人士的发展，这些专业人士为这些行业的发展做出了贡献，并开始对其进行补充。

3）集成电路产线愈加昂贵加剧头部企业集中趋势。

在摩尔定律的推动下，元器件集成度的大幅提高要求集成电路线宽不断缩小，导致生产技术与制造工序愈加复杂，制造成本呈指数级上升趋势。

当技术节点向5纳米甚至更小的方向升级时，普通光刻机受其波长的限制，其精度已无法满足工艺要求。

集成电路中的电磁兼容性问题研究集成电路是现代电子技术的核心部件，随着电子技术的飞速发展，集成电路的尺寸逐渐减小，功能逐渐强大，集成度逐渐提高。

但是，这样的发展也带来了一个重要的问题——电磁兼容性问题。

电磁兼容性问题指一个电子设备在其工作过程中，所产生的电磁干扰是否会影响到周围的其他电子设备，或是容易受到周围其他电子设备产生的电磁干扰，从而导致整个设备的工作受到干扰或是失效。

在集成电路中，电磁兼容性问题极为重要。

因为一块集成电路内部有成千上万个电子器件，而这些电子器件在工作时必然会产生电磁辐射，这些电磁辐射又会互相影响，从而容易导致电磁干扰问题。

电磁兼容性问题的研究是极其重要的，因为不论是在通讯、计算机、汽车、航空航天、医疗等各个领域，都有着大量的电子设备，而这些电子设备的复杂度、功能性和紧密度不断提高，使得电磁干扰问题日益严重，也越来越难解决。

电子设备的电磁兼容性问题主要有两种类型，分别是辐射干扰和传导干扰。

辐射干扰是指电子设备在工作时会产生电场和磁场的辐射，从而对周围的其他电子设备造成影响。

传导干扰则是指电子设备之间通过共同的电源和接地线而发生的相互干扰。

在集成电路中，一些电子器件的小尺寸和高密度集成导致它们之间的距离非常近，存在较大的交互关系，因此电磁干扰问题也日益严重。

为了解决这些问题，需要从设计、加工、测试等多个环节进行综合研究。

集成电路的设计是解决电磁兼容性问题的基础。

设计中需要充分考虑电磁干扰问题，例如通过布线规划来降低干扰噪声、采用屏蔽技术来隔离干扰源以及选用尽可能低的工作电压等措施。

设计中还需要考虑到加工的工艺条件，例如印刷电路板的钻孔、焊接、引线等操作，错误的操作可能会导致电路板的电磁特性或物理尺寸发生变化，进而导致电磁兼容性问题出现。

在测试环节，电磁兼容性问题也需要得到充分关注。

测试需要涉及整个电路，包括其中每一个单独的器件。

提前检测和预防可能出现的电磁干扰问题是必要的，这样可以通过进行更改设计、重新制作电路板或是选择性器件的方式来从根本上解决问题。
