冲洗机械装置的自动化生产线建设与管理随着工业技术的不断发展和市场需求的增加，冲洗机械装置的自动化生产线在制造业中的应用越来越广泛。
自动化生产线能够带来诸多好处，如提高生产效率、降低生产成本、减少人员劳动强度等。
因此，在冲洗机械装置的生产领域，建设和管理自动化生产线是不可或缺的重要任务。
一、自动化生产线的建设1. 设备选型：在建设自动化生产线之前，关键的一步是选择适合的设备。
冲洗机械装置的自动化生产线通常包括冲洗设备、输送设备、检测设备等。
根据实际需要，选择性能稳定可靠、操作简单方便的设备，确保生产线的稳定运行。
2. 工艺规划：在建设自动化生产线时，需要对整个生产过程进行详细的规划。
确定各个环节的具体工艺和生产流程，并合理安排设备的布局和连接方式。
通过优化工艺，提高生产效率和产品质量。
3. 自动控制系统：自动化生产线的建设离不开科学可靠的自动控制系统。
通过PLC（可编程逻辑控制器）等自动控制设备，实现对设备的自动化控制和过程监控。
确保生产线的稳定性和高效性。
4. 人机交互界面：为了方便操作和监控生产线，需要设计友好的人机交互界面。
通过触摸屏、显示屏等设备，让操作人员可以直观地了解生产情况，进行操作和调试。
5. 安全防护措施：在自动化生产线的建设中，安全性要放在首位。
需要设置安全防护装置，如传感器、安全门、急停按钮等，确保人员和设备的安全。
二、自动化生产线的管理1. 设备维护保养：为了保证自动化生产线的正常运行和延长设备的使用寿命，进行定期的设备维护保养是必要的。
按照设备厂家提供的保养手册进行操作，及时更换易损件，清洁设备，消除潜在故障。
2. 故障排除：自动化生产线中难免会出现设备故障，对于故障的及时排除十分重要。
通过设备自身的故障报警系统、远程监控系统等手段，及时发现故障并及时采取措施进行修复，减少停产时间。
3. 生产计划与调度：自动化生产线能够实现生产过程的高度自动化，但仍需要根据市场需求进行生产计划和调度。
自动化生产线设计方案自动化生产线设计方案为了提高生产效率，降低劳动力成本，企业通常会选择引入自动化生产线来替代传统的手工生产工艺。
下面是一个自动化生产线的设计方案。
首先，我们需要确定自动化生产线的整体布局。
考虑到空间利用率和工作效率，我们可以将生产线分为原料处理区、加工区、装配区、检验区和包装区。
各个区域之间设立输送带或者输送机械，实现自动化流水线作业。
在原料处理区，可以使用自动化设备进行原料的清洗、破碎、筛分等预处理工作。
这些设备可以根据需求调整工作参数，确保原料质量的稳定性。
同时，使用传感器和智能控制系统监测和控制原料处理的各个环节，确保生产过程的安全性和稳定性。
在加工区，可以使用数控机床、激光切割机等自动化设备进行零件的加工。
这些设备可以根据产品的要求进行精确加工，并通过传感器和智能控制系统实现自动化控制和监测。
同时，可以配备自动化工装夹具，实现零件的快速转换和生产线的灵活性。
在装配区，可以设计并制造专用的机器人和自动化设备，以实现产品的自动化装配。
这些设备可以根据产品的不同型号和规格进行自由组合和调整，实现高效率的装配作业。
同时使用视觉识别系统和机器视觉技术，实现零件和组装件的自动检测和质量控制。
在检验区，可以设置自动化检测设备和仪器，对产品的外观、尺寸、电气性能等进行全面检测。
通过与智能控制系统和数据管理系统的连接，可以及时掌握生产数据和质量情况，保证产品质量。
在包装区，可以采用自动化包装设备和机器人，对成品进行包装和打包。
这些设备可以根据产品的不同特点和要求，进行自动化的包装和封箱作业，提高包装效率和质量。
在整个自动化生产线的设计中，需要注重设备之间的协同工作，合理安排物料的输送和分拣，以及零件和组装件的传送和补给。
同时，应注意设备的智能化和可编程性，以适应生产线的灵活化和智能化需求。
总之，一个有效的自动化生产线设计方案需要考虑生产线的整体布局、自动化设备的选择和配置、智能化控制系统的设计和建设等方面。
前言本不锈钢连续式酸洗机组酸洗段初步设计方案用于200、300、400系列不锈钢带酸洗生产，年生产量15万吨。
本工程主要包括酸洗机组、酸雾处理及废水处理三个部分，以下分别给予说明。
特别说明：本工程方案由于商业原因，并未完整详尽提供，请予理解。
△本公司可以提供包括设计，设备安装调试运行的全方位服务。
（接下页）第一章酸洗机组一、酸洗材料：酸洗材料材质：200、300、400系列不锈钢带。
规格：厚度2-3mm，宽度：1000-1350mm。
二、机组速度及产量：工艺段速度：25M/min。
产量：约25T/H。
三、酸洗机组组成3.1酸洗段工艺组成：——预清洗段（约3.5米）——硫酸酸洗段（约12米）——HF+HNO3混酸酸洗段（约14米）——清洗段（三段式约8米）——烘干段（约4米）3.2酸洗段所包含的主要系统：酸（清）洗钢制槽体（包括防腐及防撞）及平台；酸路系统（包括新酸系统、酸循环系统、废酸系统）；酸雾收集系统（包括槽盖及收集管道）；其他辅助系统（包括挤干辊、刷辊、减速箱，蒸汽加热、烘干系统及气动系统等）。
机组所有设备基础为钢砼，由甲方提供，机组下地坪、地坑须防腐处理。
四、主要设备相关指标：五、酸洗段供货及施工范围六、公用条件：压缩空气：压力0.4-0.6Mpa；蒸汽：压力0.45-0.55Mpa。
七、工程概算（略）第二章酸雾处理一、设计依据1.1建设方提供的资料1.1.1废气发生量：根据建设方提供的资料，经计算废气的产生量：L=L1+L2≈25000m3/hL1：有害气体蒸发量（70℃）L2：不密封面积控制风量1.1.2废气污染物：根据建设方提供的资料，所处理的废气含NO x 1035mg/l及少量HF，NO x 氧化度大于90%，温度常温。
1.2排放标准处理后废气要求达到《大气污染物综合排放标准》（GB16297-1996）表2的二级标准：氮氧化物：排放浓度≤240mg/m3，排放量≤0.77kg/h，排气筒高度15m；氟化物：排放浓度≤9.0mg/m3，排放量≤0.10kg/h，排气筒高度15m。
自动化生产线设计方案自动化生产线设计方案一、引言随着科技的不断发展，自动化生产线在工业生产中起到了越来越重要的作用。
自动化生产线能够提高生产效率、降低成本、减少人力资源等优势，因此在许多工业领域得到广泛应用。
本文将详细介绍一个全面的自动化生产线设计方案。
二、需求分析在设计自动化生产线之前，首先需要进行需求分析。
根据不同行业和产品特点，需求也会有所不同。
以下是一个典型的需求分析示例：1. 生产能力：确定每小时或每天需要完成的产品数量。
2. 产品特点：了解产品的尺寸、重量、形状等特点，以便选择适合的设备。
3. 工艺流程：确定产品从原材料到成品的整个制造过程，并明确每个工序所需时间和设备。
4. 安全性要求：考虑到人员安全和设备运行过程中可能存在的风险，确保设计方案符合相关安全标准。
三、设备选择根据需求分析结果，选择适合的设备是设计自动化生产线的关键步骤。
以下是设备选择方面需要考虑的因素：1. 设备类型：根据工艺流程确定所需的设备类型，例如搬运机器人、装配机器人、输送带等。
2. 设备性能：考虑设备的生产能力、稳定性、可靠性等指标，确保能够满足生产需求。
3. 设备适应性：考虑设备对不同产品的适应性，尽量选择具有灵活性和通用性的设备。
4. 设备成本：综合考虑设备价格、维护成本和运行成本，选择经济实用的设备。
四、布局设计布局设计是自动化生产线设计中非常重要的一部分，它直接影响到生产效率和工作流程。
以下是布局设计方面需要注意的事项：1. 空间利用：合理利用厂房空间，确保各个工序之间距离适当，便于物料流动和操作人员作业。
2. 流程优化：根据工艺流程进行布局设计，使得物料流动路径最短、最顺畅，并减少不必要的运输环节。
3. 人机协作：考虑到自动化设备与操作人员之间的协作关系，在布局中留出足够的空间供操作人员进出和操作设备。
4. 安全防护：在布局中设置安全防护设施，如警示标识、安全围栏等，确保人员和设备的安全。
五、控制系统设计控制系统是自动化生产线的核心，它负责对设备进行控制和监测。
不锈钢自动化酸洗线分析摘要：新世纪以来，人民生活的继续，民族的开展逐渐离开不锈钢的运用。
不锈钢因其本身的特质与良好品质，也越发得到人们的重视而被广泛利用，但同时它本身在产生时发生的酸洗会伴随着较多负面影响。
因此本论文主要针对于不锈钢酸洗线产生的问题，以及对于现代自动化酸洗线技术运用的解决方式有什么作用进行进一步的探析。
关键词：不锈钢;自动化;酸洗;探析当今不锈钢因其具有加工性强、外形美观大方、重量轻便以及抗腐蚀性强等优点，让对其的运用涉及到社会生活的方方面面，大到国家航空、化工、石化等小到家庭装修、食物保鲜的应用。
因此不难看出，它本身的开展前景广阔，在社会开展的各个领域中发挥着积极作用。
但由于它在生产时酸洗会伴有一系列的副反应，如环境污染大、工作效率低、产品質量不高等问题的产生。
所以工作者们一直竭力致力于为不锈钢能更科学、更环卫探索新的酸洗方法，这助力了自动化酸洗线方法的产生，以开拓不锈钢更好的开展。
一、酸洗情况的分析与存在的缺陷问题1、我国酸洗技术情况的分析虽然我国钢铁企业起步不晚甚至早于许多国家，但由于我国早期无不锈钢酸洗经验，导致我国的不锈钢产业开展缓慢，工业水平也较为落后，酸洗技术运用的不成熟。
目前虽有较大的提升，我国根本实现酸洗自动化的改造，并且越来越重视对酸洗后废弃物的有效处理，但任然有许多不锈钢生产企业不同于兴旺国家使用盐酸为主的缓蚀剂而是以硫酸为主的缓蚀剂，这不仅造成钢铁等原材料的浪费与提高生产量的限制，酸化后产生的废弃物破坏环境。
且由于后期的操作任使用人工流水线来工作，由于酸化对工作环境产生较大的负面影响，所以这也对工人的生命平安造成隐患。
所以我国目前不锈钢的质量与开展水平任然存在较多的缺乏，使其与其它国家同类产品相比缺乏的不止是竞争力，还有工艺水平的落后，这使我国酸洗技术的开展更加迫在眉睫。
2、传统不锈钢酸洗极其危害由于不锈钢主要是由铁、铭、镍构成，注定其与生俱来就会产生氧化作用。

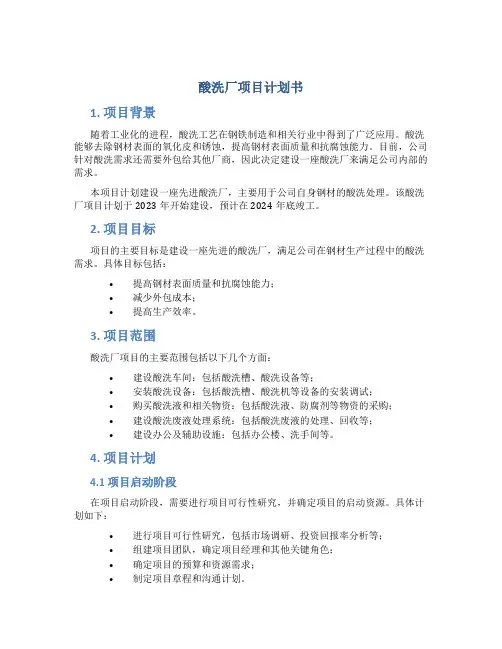

酸洗厂项目计划书1. 项目背景随着工业化的进程，酸洗工艺在钢铁制造和相关行业中得到了广泛应用。
酸洗能够去除钢材表面的氧化皮和锈蚀，提高钢材表面质量和抗腐蚀能力。
目前，公司针对酸洗需求还需要外包给其他厂商，因此决定建设一座酸洗厂来满足公司内部的需求。
本项目计划建设一座先进酸洗厂，主要用于公司自身钢材的酸洗处理。
该酸洗厂项目计划于2023年开始建设，预计在2024年底竣工。
2. 项目目标项目的主要目标是建设一座先进的酸洗厂，满足公司在钢材生产过程中的酸洗需求。
具体目标包括：•提高钢材表面质量和抗腐蚀能力；•减少外包成本；•提高生产效率。
3. 项目范围酸洗厂项目的主要范围包括以下几个方面：•建设酸洗车间：包括酸洗槽、酸洗设备等；•安装酸洗设备：包括酸洗槽、酸洗机等设备的安装调试；•购买酸洗液和相关物资：包括酸洗液、防腐剂等物资的采购；•建设酸洗废液处理系统：包括酸洗废液的处理、回收等；•建设办公及辅助设施：包括办公楼、洗手间等。
4. 项目计划4.1 项目启动阶段在项目启动阶段，需要进行项目可行性研究，并确定项目的启动资源。
具体计划如下：•进行项目可行性研究，包括市场调研、投资回报率分析等；•组建项目团队，确定项目经理和其他关键角色；•确定项目的预算和资源需求；•制定项目章程和沟通计划。
4.2 项目执行阶段在项目执行阶段，主要是按照项目计划进行具体的建设工作。
具体计划如下：•进行酸洗车间的土地平整和基础建设；•安装酸洗设备，并进行调试和试运行；•购买酸洗液和相关物资；•建设酸洗废液处理系统；•建设办公及辅助设施。
4.3 项目收尾阶段在项目收尾阶段，主要是进行项目验收和交付工作。
具体计划如下：•进行酸洗设备和酸洗车间的验收；•完成酸洗废液处理系统的调试和运行；•进行员工培训和知识转移；•项目交付，移交给公司内部使用。
5. 项目风险管理在项目实施过程中，可能会遇到以下风险：•技术风险：酸洗设备可能存在技术问题，需要及时解决；•供应风险：酸洗液等物资的供应可能会受到影响；•成本风险：建设过程中可能会出现成本超支的情况；•进度风险：建设进度可能会延迟。
智能制造中的自动化生产线设计随着科技的不断进步和智能制造理念的兴起，自动化生产线已经成为现代工厂中不可或缺的重要组成部分。
自动化生产线设计的合理与否直接影响到生产效率和产品质量。
本文将分析智能制造中的自动化生产线设计的要点和关键因素，旨在提供一些有价值的指导原则。
一、生产线布局的优化自动化生产线的布局是设计中的重要环节之一。
合理的生产线布局能够提高生产效率、减少人员流动和物料运输时间、降低能源消耗等。
以下是一些重要的生产线布局原则：1. 流程优化：将生产过程拆分为不同的步骤，并将各个步骤进行合理排布，使之成为一个流水线生产过程。
在此基础上，要细化每个步骤所需的工作内容和时间，确保每个步骤之间的协调和高效运转。
2. 物料流向：在设计生产线时，要注意物料的流向和传递方式。
合理的物料流向能够减少运输时间、降低错误发生率，并使整个流程更加顺畅。
通过使用传送带、货物输送系统等设备，可以实现自动化的物料运输，提高生产效率。
3. 人机协作：自动化生产线中，人机协作是一个重要的设计考虑因素。
科学合理地规划人员和机器之间的互动关系，能够提高生产效率、减少事故风险。
合理分配工作任务，使人员参与到对机器的监控和调整中，提升生产线的灵活性和可管理性。
二、设备选型与集成选择合适的设备和技术是自动化生产线设计的核心。
优质的设备不仅可以提高生产线的效率，还能够确保产品质量和工作安全。
以下是一些需要注意的设备选型与集成原则：1. 设备性能：选择能够满足生产需求、性能稳定可靠的设备。
根据不同产品加工工艺的特点，选择适合的自动化设备，能够提高生产效率和产品质量。
2. 设备集成：在选择设备的同时，要考虑设备之间的协同工作。
确保不同设备之间的数据传输和信息交流的顺畅，提高生产线整体的智能化水平。
3. 设备维护与更新：选择那些易于维护和升级的设备，能够减少设备闲置时间和成本投入。
及时跟踪设备的技术发展，合理安排设备的更新换代，以保持生产线的竞争力和可持续发展。

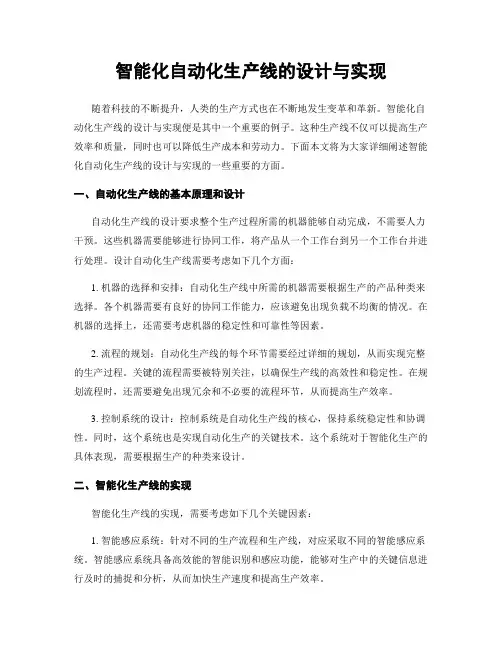

智能化自动化生产线的设计与实现随着科技的不断提升，人类的生产方式也在不断地发生变革和革新。
智能化自动化生产线的设计与实现便是其中一个重要的例子。
这种生产线不仅可以提高生产效率和质量，同时也可以降低生产成本和劳动力。
下面本文将为大家详细阐述智能化自动化生产线的设计与实现的一些重要的方面。
一、自动化生产线的基本原理和设计自动化生产线的设计要求整个生产过程所需的机器能够自动完成，不需要人力干预。
这些机器需要能够进行协同工作，将产品从一个工作台到另一个工作台并进行处理。
设计自动化生产线需要考虑如下几个方面：1. 机器的选择和安排：自动化生产线中所需的机器需要根据生产的产品种类来选择。
各个机器需要有良好的协同工作能力，应该避免出现负载不均衡的情况。
在机器的选择上，还需要考虑机器的稳定性和可靠性等因素。
2. 流程的规划：自动化生产线的每个环节需要经过详细的规划，从而实现完整的生产过程。
关键的流程需要被特别关注，以确保生产线的高效性和稳定性。
在规划流程时，还需要避免出现冗余和不必要的流程环节，从而提高生产效率。
3. 控制系统的设计：控制系统是自动化生产线的核心，保持系统稳定性和协调性。
同时，这个系统也是实现自动化生产的关键技术。
这个系统对于智能化生产的具体表现，需要根据生产的种类来设计。
二、智能化生产线的实现智能化生产线的实现，需要考虑如下几个关键因素：1. 智能感应系统：针对不同的生产流程和生产线，对应采取不同的智能感应系统。
智能感应系统具备高效能的智能识别和感应功能，能够对生产中的关键信息进行及时的捕捉和分析，从而加快生产速度和提高生产效率。
2. 数据管理系统：自动化生产线会产生大量的数据信息，需要有完善的数据库进行存储和管理。
数据库能够对生产线中的每个环节进行记录和跟踪，能够帮助生产者进行生产效率的评估和提高。
3. 机器学习模型：生产线还能应用机器学习模型，对自动化生产线的生产情况进行实时的监控和预测，进行针对性的调整和优化。

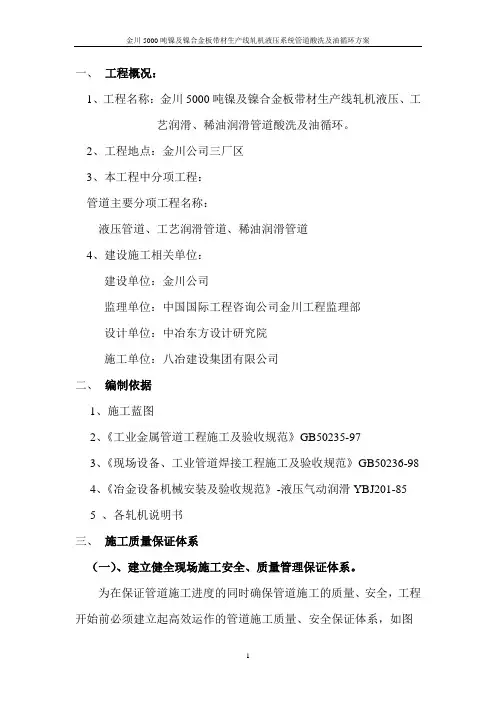

一、工程概况：1、工程名称：金川5000吨镍及镍合金板带材生产线轧机液压、工艺润滑、稀油润滑管道酸洗及油循环。
2、工程地点：金川公司三厂区3、本工程中分项工程：管道主要分项工程名称：液压管道、工艺润滑管道、稀油润滑管道4、建设施工相关单位：建设单位：金川公司监理单位：中国国际工程咨询公司金川工程监理部设计单位：中冶东方设计研究院施工单位：八冶建设集团有限公司二、编制依据1、施工蓝图2、《工业金属管道工程施工及验收规范》GB50235-973、《现场设备、工业管道焊接工程施工及验收规范》GB50236-984、《冶金设备机械安装及验收规范》-液压气动润滑YBJ201-855 、各轧机说明书三、施工质量保证体系（一）、建立健全现场施工安全、质量管理保证体系。
为在保证管道施工进度的同时确保管道施工的质量、安全，工程开始前必须建立起高效运作的管道施工质量、安全保证体系，如图（二）、建立质量控制程序1、原材料的控制：本工程所需主要施工材料均由建设单位负责供应。
所购的材料、设备在交接时必须要有生产许可证、质量保证书、出厂合格证、试验检验报告。
并通过监理单位、建设单位的监督报验合格后方能用于工程施工。
2、施工过程的控制:在施工过程中认真做好原材料控制、工艺流程控制、施工操作控制，加强每道工序的质量管理，对各工序间的交接检验及专业工种之间交接环节的工程质量采取有效措施，加强检查验收，抓好全过程质量管理和控制。
（三）、质量管理控制措施1、成立质量管理体系，由项目经理、技术负责人、质检员组成，对工程分部（子分部）、分项工序有否决权。
2、按照工程施工过程进行项目的质量控制，制定工序的过程管理和具体工程质量过程控制措施，即样板制度、挂牌制度、过程检查制度、奖罚制度、成品保护制度。
3、对项目管理人员，根据职责分工，全面考虑各种因素对工程质量的影响和人与任务的平衡，防止造成人为事故。
4、加强施工生产和进度安排控制，在进度和质量发生矛盾时，进度服从质量。
自动酸洗生产线设计方案一．技术要素1.酸洗区域规划：长X宽=36X11米2.酸洗酸液:氢氟酸+硝酸3.酸洗工艺：酸洗→电解式清洗→冲洗→钝化→冲洗（整个过程由自动天车控制实现自动化。
）4.年酸洗量：15万吨5.年额定工作时间：7000小时6.盘卷展单卷展开尺寸：Φ1300X1900mm7.单卷质量：1T8.酸洗要求：单槽2卷9.单卷酸洗时间：15min10.设备环保和安全要求：（1）酸洗线产生酸雾需通过酸雾吸抽装置吸收处理；（酸雾吸收塔采用现有装置）（2）酸洗槽配备溢流道，严格控制槽内液面高度，防止液体溢出；11.废酸液及含酸废水处理要求：（3）废酸：实现在线过滤回收，设计量为2T/H（4）酸洗废水：设计量200m3∕D，含酸废水需经中和沉淀过滤处理后循环利用。
12.酸洗地面防腐处理要求：（5）酸洗设备区域，新酸区域，废水水池及相关地面需做四布五油环氧防腐处理，以达到有效的防酸防渗效果。
二．酸洗线设计规划1.总体规划为实现上述工艺，产能，环保，安全等设计要求，综合考虑场地等客观因素，现酸洗车间设计规划需包含如下九个部分：（1）酸洗槽线；（2）全自动投料系统（自动行车）；（3）酸液在线循环过滤系统；（4）废酸在线回收系统；（5）酸洗废水处理系统；（6）酸雾处理系统；（利用原有酸雾吸收塔）；（7）新酸储存及调配系统（利用原有酸罐）；（8）酸液分析检测系统；（9）酸洗区域基础、基础防腐处理及控制室。
2.酸洗线规划综合考虑产能及场地因素，酸洗槽设计尺寸为:长X宽X深=5.0X1.5X2.0m(单槽放2卷钢卷)年酸洗量/年工作时间=150000T/7000H=22T/H单槽质量：2T单卷酸洗时间：15min可计算出：理论需要酸洗槽数量=22/2/4=3只，考虑设备酸洗时间的不稳定性、设备检修、钝化冲洗耗时等因素，规划酸洗线设备配置如下：序号设备名称数量材质厚度溶液时间1 酸洗槽 4 PP 25mm HNO3;HF 15min2 钝化槽 2 PP 25mm HNO3;HF 5min3 清洗槽 2 PP 25mm 清水（电解式）1min4 冲洗槽 4 PP 25mm 清水（自动冲洗）10min5 合计数量126 说明酸洗线配置自动行车2台，30m3酸液调配槽1只详见图1：酸洗线规划图图1：酸洗线总体规划图上料小车物料堆场新酸储罐酸雾处理塔1#自动行车2#自动行车酸洗槽酸液调配槽冲洗废水集水池废酸回收设备安装区域循环过滤机酸洗槽上料小车物料堆场新酸储罐1#自动行车2#自动行车酸雾处理塔冲洗槽冲洗废水集水池废酸回收设备区域酸液调配槽循环过滤机图2：酸洗线控制时序图三．设备与工艺说明1.酸洗槽线酸洗槽数量4只规格：长X宽X深=5000X1500X2000mm材质：型钢+PP/25mm制造工艺：酸洗槽内框采用25mm聚丙烯（PP）板制作，外部100X50矩形方管加强结构框架，矩形管外包10mmPP板防腐防护，整个设备结构强度大，耐酸和耐撞击性能优良，使用寿命高；辅助配置：1)酸洗槽两侧带槽边吸风道,与主吸风管道相连接，吸收酸洗过程中产生的酸雾，减少酸雾溢出量。
2）酸洗槽吊具支座带有凸轮弹簧组合振动机构，通过酸液的循环流动和吊具带动不锈钢盘元的振动来提高酸洗效果，确保不因盘卷紧密接触而产生酸洗死角。
（见附图）图4：酸洗槽结构图酸洗槽吊具矩形管加强框架PP酸洗内框盘卷振动弹簧吊具支座震动机构酸洗槽图4：凸轮弹簧组合振动机构组合振动机构钝化槽数量2只规格：长X宽X深=5000X1500X2000mm材质：型钢+PP/25mm（制造工艺与酸洗槽相同）电解式清洗槽数量2只规格：长X宽X深=5000X1500X2000mm材质：型钢+PP/25mm（制造工艺与酸洗槽相同）辅助配置：电解清洗机构机构组成：直流电源开关、整流器、阳极杆、不锈钢阳极片、阴极连接件等设备组成。
作用：通过电物理方式快速剥离盘卷上酸洗后残存的氧化皮及污渍，大大减少冲洗时间和难度，提高盘卷表面质量。
电解式清洗槽结构图自动冲洗槽数量4只规格：长X宽X深=5000X1600X2000mm材质：型钢+PP/25mm（制造工艺与酸洗槽相同）辅助配置：1）冲洗槽带自动盖板，防止冲洗过程中冲洗水飞溅。
2）冲洗槽四周布置高压喷嘴，外部安装高压冲洗泵，对置于冲洗槽内的不锈钢盘卷自动冲洗3）冲洗槽带有自动梳理机构，冲洗过程中对盘卷的拨动，提高冲洗质量4）冲洗槽内安装伸缩式冲洗喷嘴，能伸入盘卷内部对盘卷进行冲洗自动冲洗槽结构图2.自动投料系统（自动天车）✧自动天车数量：2台材质：型钢+环氧防腐处理带自动定位控制系统实现酸洗过程全自动投料，转移。
✧上下料小车数量：2台车体由甲方提供，乙方负责在车体上安装吊具固定支架。
✧C型吊具数量：18只材质：型钢+表面忖塑控制流程说明：系统每个槽体均配备定位感应模块，由PLC系统对槽体进行编号与控制，根据酸洗流程和酸洗时间设置控制程序，实现酸洗过程的自动化。
全流程如下：表1：酸洗控制工艺表流程控制步骤备注1 酸洗物料由上料小车运输至酸洗上料区域，挂上吊具2 系统控制1#自动行车接料，投入空置酸洗槽，设定时间进行酸洗手自动选择3 酸洗时间到后系统控制2#自动行车提料，投入清洗槽漂洗表面残酸后投入钝化槽进行钝化，设定钝化时间手自动选择4 钝化时间到后系统控制2#自动行车提料，投入冲洗槽进行自动冲洗手自动选择5 冲洗完成后系统控制2#自动行车提料，放至出料小车，物料转移至打包工位手自动选择图4：系统控制界面酸洗槽自动行车酸液调配槽图5：自动行车/上下料小车上料小车吊具自动行车升降机构行走机构3.酸液循环过滤系统（酸洗槽和钝化槽共计6套）通过对酸液连续不断的循环过滤，分离酸洗过程中产生的氧化皮，减少酸洗槽内氧化皮的淤积，提高酸洗效率和酸洗效果。
如图：图5：酸液循环过滤系统图✧工艺流程说明：酸洗槽内的酸液由耐腐蚀化工泵抽出，进入耐腐蚀过滤机进行过滤，除去氧化皮后澄清酸液回流至酸洗槽，如此不断循环，保持酸洗槽内酸液的洁净度，能极大的减缓氧化皮在酸洗槽内的淤积速度，降低酸洗槽清理频率和清理工作量。
过滤机过滤饱和后由压缩空气将滤芯上附着的氧化皮振落，底部排出。
整个过程自动化程度高。
✧主要设备参数(单套)（1） 耐酸泵 数量：2台（一用一备）型号：KB-40022H 材质：PVDF 品牌：台湾KUOBAO （2）耐腐蚀过滤机 数量：1台型号：PHQ-10 材质：高分子PE 过滤量：15m3/h 品牌：ORF （3）管路与反冲洗系统 数量：1台型号：DN40 材质：PPH 品牌：台塑台炜 4.废酸在线回收系统（2套）酸洗槽内的酸液通过不断的循环流动进入酸液调配槽，由耐酸泵压送至过滤器，进一步去除杂质，出水进入缓冲箱，再经泵压送入离子交换树脂吸收罐，金属盐排出离子交换树脂吸收罐，经离子交换树脂吸收罐吸附的游离酸再用纯水脱附树脂床上的游离酸，生成的再生酸再回用于生产工艺中用作酸洗图5：废酸回收系统原理图酸洗槽金属盐纯水回收离子交换树脂酸 回收系统废水处理系统一吨废酸回收处理只消耗1吨纯水和1度电酸液调配槽设计技术参数（混酸）表2：混酸废酸液技术参数表技术项目技术参数酸洗废酸浓度硝酸 10-15% ；氢氟酸 3-5%；Metal 40g/L废酸处理量1T/h游离酸回收率>75%（废酸游离酸浓度为8-20%）金属去除量>24kg/hr(以进料金属浓度40g/l计算，随金属浓度而正变动)适用原料氢氟酸，硫酸，硝酸等含盐澄清溶液，温度10-40℃，不可含强氧化剂或有害离子交换树脂之成分（如氯气、敖合剂等）材质材料材质：FRP/PVC/PP；泵、控制阀材质: PVC/PP/PTFE；架台：不锈钢操作方式废酸回收主设备现场全自动控制✧离子交换树脂在线回收废酸液特点（1）能连续去除金属离子，补充浓酸，可保证酸洗槽内酸浓度，提高酸洗速度，保证产品质量。
（2）全自动控制,减少工作量及酸用量。
（3）减少酸洗废水处理的碱用量和污泥产生量。
（4）日常运营成本低廉，每吨废酸处理仅消耗一吨纯水和一度电✧离子交换树脂废酸回收系统主要设备参数（单套）（1）废酸提升泵数量：1台型号：KB-40011H流量：110L/min扬程：18m材质：PVDF品牌：台湾KUOBAO（2）过滤系统数量：1套型号：SB-4012过滤量：2m3/h滤芯材质：高分子烧结品牌：无锡天豪（3）中间酸箱数量：4台型号：PE-1000L材质：PE品牌：无锡伟龙（4）中间水箱数量：4台型号：PE-1000L材质：PE品牌：无锡伟龙（6）离子交换树脂酸回收主设备数量：1套含：离子交换树脂塔及内部组件进酸控制组件软水控制组件精密过滤器型钢平台内置泵及阀门管路过酸量：1000L/h主材材质：PP/PVDF生产商：无锡天豪（7）软水系统数量：1套过水量：2000L/h材质：玻璃钢生产商：无锡天豪（8）控制系统系统数量：2套PLC自动化控制电气：施耐德制造商：无锡天豪图6：废酸回收再生系统5.酸洗废水处理系统设计工艺（1）水量：考虑处理余量，设计处理水量Q=200T/D。
（由于15万吨产能规划，乙方实际设计废水处理战水处理能力达300T/D）（2）原水水质：该酸性废水为酸洗后的冲洗废水和部分废酸液，废水中含Mn、Ni 、Cr、Fe2+、Fe3+离子等，显酸性。
参考同类企业水质状况如下：项目PH COD SS 色度氟化物总镍总铬总锰出水水质 1.0-2.0 800 300 180 500 30 20 20（3）根据建设方要求，酸洗废水处理后达到《国家污水综合排放标准》GB9878-1996后回用于生产用水，主要水质指标如下：项 目 PH COD SS 色度 氟化物 总镍 总铬 总锰 出水水质 6.0-9.0 1507030100.51.52.0工艺流程该废水属于酸洗后的清洗废水及部分废酸液。
对于此类废水，国内外广泛采用中和，絮凝沉淀，化学沉淀等多种物化处理工艺，综合处理以达到排放标准的要求。
根据废水的实际情况，结合本公司多年的工程实践经验，采用预曝气，分段调节pH ，絮凝沉淀后加过滤的工艺流程。
斜管沉淀池1 污泥浓缩池调节池污泥一级曝气中和反应池 二级曝气中和反应鼓风机PAM液碱、石灰PH 计，自动加酸、PAM斜管沉淀池2空气 空气空气酸洗废水泵污泥泵空气分离液回调节池隔油池调整池曝气絮凝池压滤机砂滤器脱水污泥外运处置回用于生产图2：酸性废水处理工艺流程图工艺流程说明：来自不锈钢酸洗工段的冲洗废水及废酸液通过耐腐蚀管道汇集到隔油池和调节池水池。
调节池除对废水起汇集和储存作用外，还可以除去废水中的粗大粒子和去除浮油，并通过曝气使废水水质水量保持均衡。
废水经过调节池的均质均量后由调节池提升泵输送到一级曝气中和池，在该池投加液碱、石灰，调节PH，并采用机械搅拌+空气搅拌，出水进入二级曝气絮凝池，采用机械搅拌+空气搅拌，使各种重金属离子产生氢氧化物，并投加PAM助凝剂，加强混凝效果。
