北洋条码制作及打印操作说明

btp-2200cp打印机说明书福州新北洋BTP2200cp条码打印机标签机的参数BTP-2200cp是新北洋针对医院电子处方打印开发的新型处方打印机，采用专业的热转印打印技术，并继承了新北洋条码标签打印机的操作简单、维护方便、性能稳定、可靠性高等特点，为医院电子处方打印提供了新的超值选择。

作为国内领先的专用打印产品制造和服务商，新北洋一直致力于医院信息化的管理提升。

BTP-2200cp即是新北洋结合医院电子处方传递与纸质处方打印的实际需求，为医院推出的一款专用处方打印机，该产品具有高速度、低噪音、大幅面、小身材以及易用、易维护等特点，是门诊医生最得力的助手。

BTP-220Ocp条码打印机详细参数主要参数分辨率203dpi打印方式热敏式打印速度125mm/s最大打印宽度104mm条形码类型一维码：39码，UPCA，UPCE，交叉25码，128码，EAN13,EAN8,HBIC（带校验符的39码），库德巴码，工业/交叉25码，储运码，UPC2，UPC5，93码，邮电25码（中国），UCC/EAN码，矩阵25码，POSTNET 码等二维码：PDF417，QR，MAcpICODE码等语言/指令集支持BPLA、BPLB、BPLZ编程语言字体/字符集常用单字节字体：FONTO-FONT8,6种ASDsmooth字体,种Courier字体自定义字体：用户可自定义字体下载到FLASH或SDRAM放大/旋转：横向纵向均可有级放大1-8倍；旋转打印（0°,90°,180°,270°) 通信接口串口、并口、USB2.O、以太网口存储SDRAM：2MB,FLASH：1MBCPU32bit RISC嵌入式微处理器介质规格介质类型连续纸、标签纸、黑标纸、穿孔纸等。

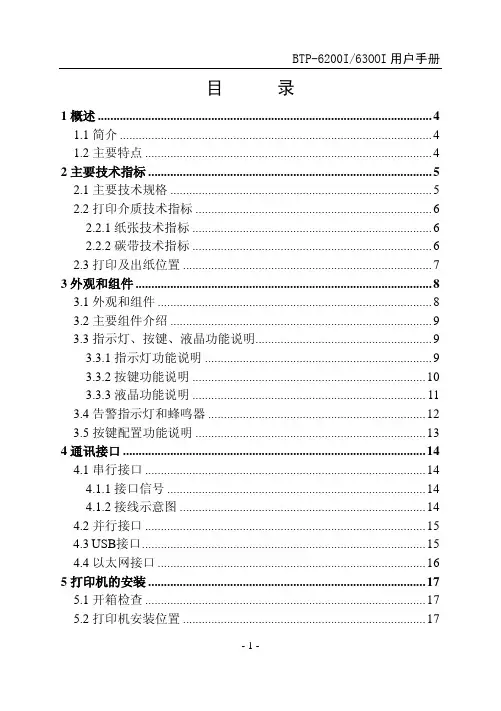

目录1概述 (4)1.1简介 (4)1.2主要特点 (4)2主要技术指标 (5)2.1主要技术规格 (5)2.2打印介质技术指标 (6)2.2.1纸张技术指标 (6)2.2.2碳带技术指标 (6)2.3打印及出纸位置 (7)3外观和组件 (8)3.1外观和组件 (8)3.2主要组件介绍 (9)3.3指示灯、按键、液晶功能说明 (9)3.3.1指示灯功能说明 (9)3.3.2按键功能说明 (10)3.3.3液晶功能说明 (11)3.4告警指示灯和蜂鸣器 (12)3.5按键配置功能说明 (13)4通讯接口 (14)4.1串行接口 (14)4.1.1接口信号 (14)4.1.2接线示意图 (14)4.2并行接口 (15)4.3USB接口 (15)4.4以太网接口 (16)5打印机的安装 (17)5.1开箱检查 (17)5.2打印机安装位置 (17)5.3连接电源 (17)5.4连接接口电缆 (18)5.5安装纸卷 (18)5.6安装碳带 (20)5.7启动打印机 (21)5.7.1开机与自检 (21)5.7.2打印自检样张 (21)5.7.3设置纸张类型 (21)5.7.4校验标记 (22)6打印机调节 (24)6.1打印头压力调节 (24)6.2打印头位置调节 (25)6.3传感器位置调节 (26)6.3.1反射传感器调整 (26)6.3.2透射传感器调整 (26)6.4打印机常用参数调整 (27)6.4.1打印机常用参数的调整及调整范围 (27)6.4.2票面上打印内容位置坐标及调整方向 (27)7打印机的日常维护 (30)7.1打印头清洁 (30)7.2传感器清洁 (30)7.3打印胶辊清洁 (31)8故障处理方法与维护 (32)8.1液晶错误信息显示 (32)8.2打印质量问题 (33)附录 (34)附录1自检样张 (34)附录2纸张的技术规格 (37)声明本手册内容未经同意不得随意更改，山东新北洋信息技术股份有限公司（以下简称新北洋）保留在技术、零部件、软件和硬件上变更产品的权利。

BTP-1000PTII标签打印机用户手册山东新北洋信息技术股份有限公司声明本手册内容未经同意不得随意更改，山东新北洋信息技术股份有限公司（以下简称新北洋）保留在技术、零部件、软件和硬件上变更产品的权利。

用户如果需要与产品有关的进一步信息，可与新北洋或经销商联系。

未得到新北洋的书面许可，本手册的任何章节不得以任何形式、通过任何手段进行复制或传送。

本手册内容如有任何变动，恕不另行通知。

版权本手册于2007年印制，版权属于新北洋。

中国印制。

2.0版本。

商标新北洋使用的注册商标是警告、注意警告必须遵守，以免伤害人体，损坏设备。

注意给出了打印机操作的重要信息及提示。

新北洋质量管理体系通过下列认证：挪威船级社（DNV）ISO9001:2000 认证本产品已通过下列认证：安全须知在操作使用打印机之前，请仔细阅读下面的注意事项。

➢安全警告警告：打印头为发热部件，打印过程中和打印刚结束不要触摸打印头以及周边部件。

警告：不要触摸打印头表面和连接插件，以免因静电损坏打印头。

➢注意事项1）打印机应安装在一个平整、稳固的地方；2）在打印机的周围留出足够的空间，以便操作和维护；3）打印机应远离水源并避免阳光、强光和热源的直射；4）不要在高温、高湿以及污染严重的地方使用或保存打印机；5）避免将打印机放在有振动或冲击的地方；6）避免打印机表面结露，一旦形成，待露水消失后才可打开电源；7）将打印机的电源适配器连接到一个适当的接地插座上。

避免与大型电机或其它能够导致电源电压波动的设备使用同一插座；8）如果较长时间不使用打印机，请断开打印机电源；9）避免水或导电的物质（例如：金属）进入打印机内部，一旦发生，应立即关闭电源；10）打印机不得在无纸状态下打印，否则将严重损害打印头和胶辊；11）连接/断开各接口时，必须关闭电源，避免打印机控制电路损坏；12）在打印效果满足使用要求的前提下，建议设置尽可能低等级的打印浓度，以提高打印头的使用寿命；13）在压下打印头组件前必须先压下压纸组件，否则不能正常打印；14）用户不得自行拆卸打印机进行检修。

北洋BTP-2200E是一款功能强劲的条码打印机,用于各种销售条码的打印工作,在使用之前需要先安装北洋BTP-2200E条码打印机的标签纸和安装，然后就可以远程安装打印机的驱动,安装完后就可以使用北洋条码打印机，下面深圳市互信恒科技教你怎样安装安装和设置该机器！一、碳带安装步骤1、取出碳带芯轴和碳带，按照下图所示方向，将碳带芯轴插入碳带轴心中；碳带绕向如下右图所示；2、按照图示箭头方向双手推动打印机上该并向上翻，打开打印机的上盖；3、向下按动打印头抬起按键，抬起碳带支撑架（30°左右的角度，听到轻微的“啪”提示声，碳带支撑架将保持此位置不动）；4、将碳带发放轴处的手动拉轴套向外轻拉，将碳带发放轴芯轴左侧插入发放轴拨轮的六角形凸台中；注意：碳带发放轴左侧凹槽必须要和发放轴拨轮的六角形凸台啮合好，否则打印机可能会报警缺色带。

5、将碳带发放轴右侧对准手动拉轴套的堵头，松开手动拉轴套，发放轴碳带安装完毕；6、取出另一个碳带芯轴和碳带回收纸轴，按照下图所示，将碳带芯轴插入碳带回收纸轴中；7、将碳带回收轴处的手动拉轴套向外轻拉，将碳带回收轴左侧插入回收轴拨轮的六角形凸台；将碳带回收轴右侧对准手动拉轴套的堵头，松开手动拉轴套，碳带回收轴安装完毕；8、从已安装好的碳带发放轴上取下碳带前端，将碳带前端从打印头组件下方绕过，然后将碳带前端部分粘贴到已安装好的碳带回收轴的纸轴上；9、拨动碳带转动拨轮，使碳带缠绕在碳带回收轴上并使碳带绷紧，至此，碳带安装完毕。

注意：1、安装时要使碳带有碳粉的一面向下；2、安装过程中要避免碳带起皱；二、标签纸安装1、按照下图所示顺序，首先将一个逼纸板插入纸卷支撑杆上，将纸卷支撑杆插入纸卷轴中，将另一个逼纸板再插入纸卷支撑杆上，并注意使纸卷与两侧的逼纸板有一定的缝隙；2、将装在纸卷支撑杆上的纸卷放入纸仓中，安装过程中注意将支撑杆两端的突起，放入条码打印机的纸仓两侧的凹槽中；3、将纸前端拉出平铺于条码打印机的打印通道内，前端与打印机出纸口的撕纸刀齐平，用左、右逼纸块将拉出的纸夹住；注意：如果使用黑标纸，请将黑标记朝下，且要正对反射传感器！4、压下碳带支撑架至锁紧状态，至此纸张安装完毕，如下图所示。
